Introducción

Reducir el consumo aire comprimido es una de las formas más directas de mejorar la eficiencia energética de una instalación neumática.

El aire comprimido es cómodo, limpio y muy útil en automatización industrial, pero también es una energía cara de generar.

El problema es que muchas instalaciones consumen más aire del necesario por fugas, presiones demasiado altas, tubos mal dimensionados, soplados abiertos, filtros saturados, válvulas inadecuadas o ciclos neumáticos poco optimizados.

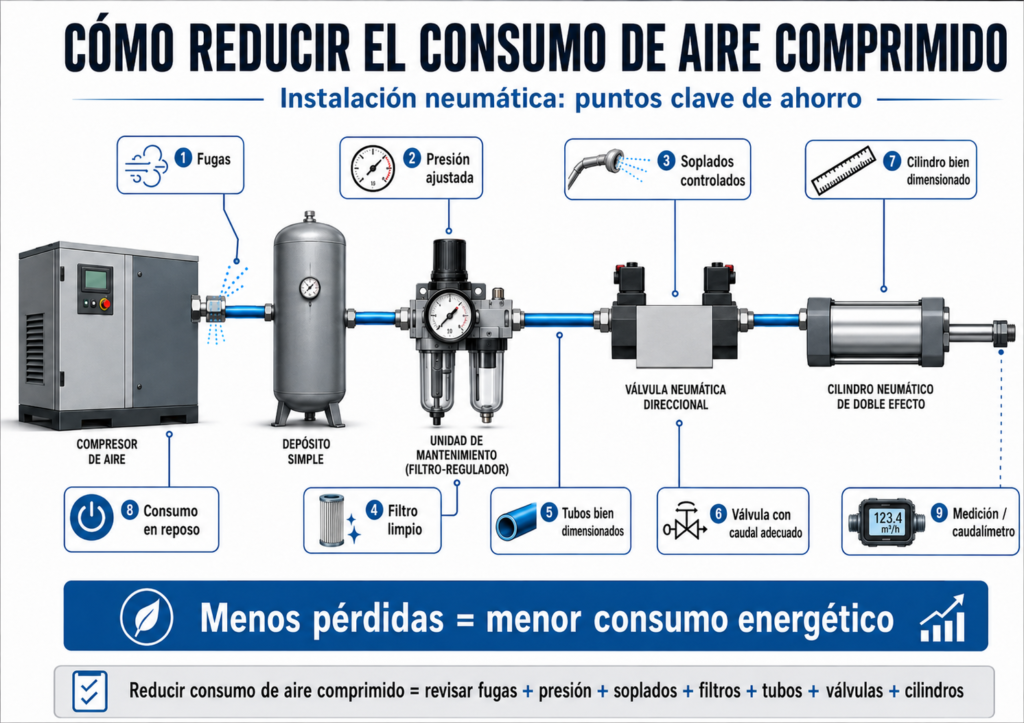

En esta guía verás cómo reducir consumo aire comprimido en una instalación neumática de forma práctica, revisando los puntos que más impacto tienen en el consumo real de una máquina.

Índice

1. Por qué el aire comprimido consume tanta energía
2. Dónde se pierde aire comprimido en una instalación
3. Paso 1: detectar y reparar fugas
4. Paso 2: ajustar la presión al valor necesario
5. Paso 3: dimensionar correctamente tubos y racores
6. Paso 4: revisar filtros y unidad de mantenimiento
7. Paso 5: optimizar válvulas y reguladores de caudal
8. Paso 6: reducir soplados innecesarios
9. Paso 7: revisar cilindros sobredimensionados
10. Paso 8: controlar consumos en reposo
11. Paso 9: medir antes de actuar
12. Tabla rápida de acciones de ahorro
13. Checklist final
14. Preguntas frecuentes
15. Conclusión

Por qué el aire comprimido consume tanta energía

El aire comprimido no aparece gratis en la máquina.

Para tener aire disponible en el punto de consumo, antes hay que:

• Comprimir aire atmosférico.
• Refrigerarlo.
• Separar condensados.
• Secarlo.
• Filtrarlo.
• Distribuirlo por la red.
• Regularlo.
• Mantener presión estable.
• Compensar fugas y pérdidas.

Cada litro de aire comprimido que se pierde o se usa de forma innecesaria obliga al compresor a trabajar más.

Por eso, reducir el consumo de aire comprimido no consiste solo en “cerrar fugas”. También implica revisar cómo está diseñada y mantenida toda la instalación.

Si estás calculando consumos en actuadores, puedes revisar primero la guía sobre cómo calcular el consumo de aire en cilindros neumáticos.

Dónde se pierde aire comprimido en una instalación

Las pérdidas y consumos innecesarios pueden aparecer en muchos puntos.

Los más habituales son:

• Fugas en racores.
• Tubos dañados.
• Válvulas con escapes internos.
• Cilindros con juntas deterioradas.
• Purgas automáticas defectuosas.
• Filtros saturados.
• Soplados continuos.
• Boquillas mal diseñadas.
• Presión de trabajo excesiva.
• Cilindros sobredimensionados.
• Tiempos de soplado demasiado largos.
• Red de distribución con caída de presión.
• Máquinas consumiendo aire en reposo.
• Silenciadores o escapes obstruidos.
• Reguladores mal ajustados.

La clave es no buscar una única causa.

Normalmente el ahorro aparece sumando varias mejoras pequeñas.

Paso 1: detectar y reparar fugas

Las fugas de aire comprimido son uno de los puntos más importantes.

Una fuga pequeña puede parecer insignificante, pero si permanece activa durante muchas horas, termina generando un coste energético real.

Puntos habituales de fuga

Revisa especialmente:

• Racores.
• Tubos.
• Válvulas.
• Cilindros.
• Unidades de mantenimiento.
• Purgas.
• Mangueras.
• Acoplamientos rápidos.
• Pistolas de soplado.
• Colectores.
• Tomas no utilizadas.

Cómo detectarlas

Puedes usar:

• Escucha directa.
• Agua jabonosa.
• Detector ultrasónico.
• Medición de consumo en reposo.
• Caída de presión con la instalación parada.
• Registro de arranques del compresor sin producción.

Si quieres profundizar, revisa la guía sobre cómo detectar fugas de aire comprimido.

Recomendación práctica

No basta con detectar fugas.

Debes cerrar el ciclo:

1. Localizar fuga.
2. Registrar ubicación.
3. Reparar.
4. Verificar.
5. Medir mejora.
6. Programar revisión periódica.

Paso 2: ajustar la presión al valor necesario

Trabajar con más presión de la necesaria aumenta el consumo.

En muchas instalaciones se sube la presión para “compensar” problemas de caudal, fugas o pérdida de rendimiento.

Eso suele ser mala práctica.

Antes de subir presión, revisa:

• Fugas.
• Filtros.
• Diámetro de tubo.
• Caudal de válvula.
• Reguladores de caudal.
• Estado del cilindro.
• Caída de presión en la red.

Por qué importa la presión

La presión afecta directamente a la fuerza de los cilindros.

Pero no debe usarse como ajuste general para corregir una instalación mal dimensionada.

Si necesitas fuerza, calcula el cilindro correctamente. Puedes revisar cómo calcular la fuerza de un cilindro neumático.

Recomendación práctica

Ajusta la presión por zonas o por máquina según necesidad real.

No todas las aplicaciones necesitan trabajar a la misma presión.

Paso 3: dimensionar correctamente tubos y racores

Un tubo demasiado pequeño genera caída de presión.

Un tubo demasiado grande puede aumentar volumen innecesario y coste.

El objetivo no es poner siempre el tubo más grande, sino elegir el diámetro adecuado según:

• Caudal necesario.
• Longitud de la línea.
• Presión de trabajo.
• Velocidad del actuador.
• Ciclos por minuto.
• Simultaneidad de consumidores.
• Espacio disponible.
• Tipo de aplicación.

Por qué afecta al consumo

Si el tubo genera pérdida de presión, es habitual que alguien suba la presión general para compensar.

Eso aumenta consumo en toda la instalación.

Una línea bien dimensionada permite entregar caudal con menor pérdida de presión y evita trabajar con presión excesiva.

Puedes ampliar este punto en qué diámetro de tubo neumático elegir.

Paso 4: revisar filtros y unidad de mantenimiento

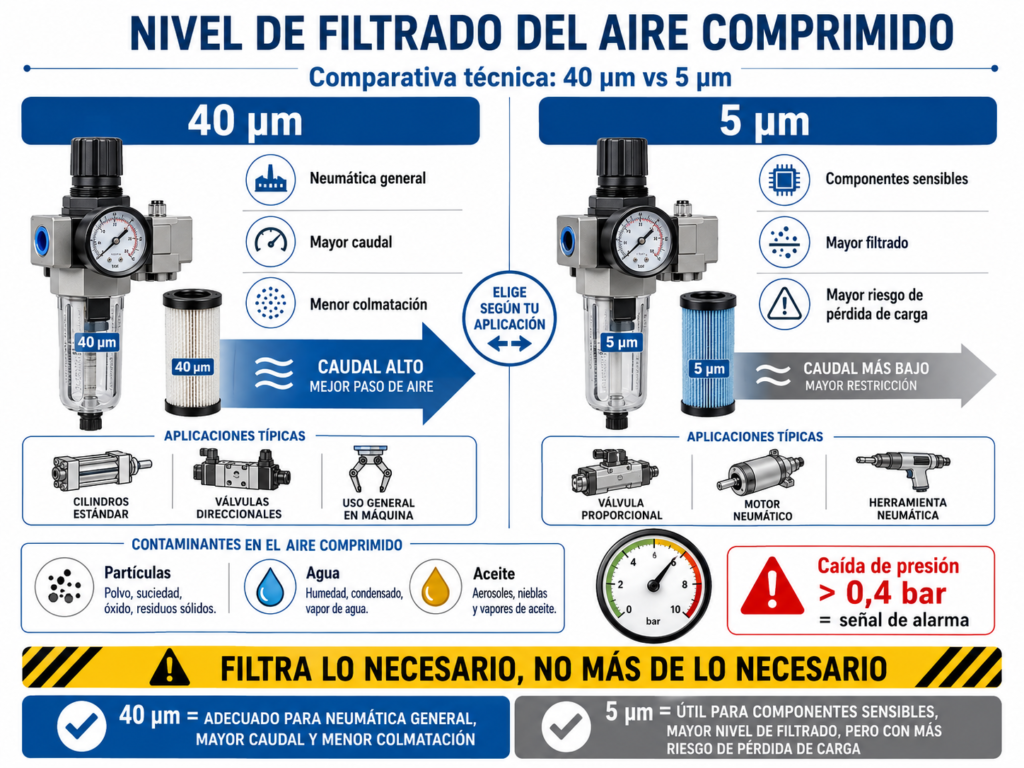

Una unidad de mantenimiento mal seleccionada o con filtro saturado puede limitar el caudal y provocar caída de presión.

Cuando esto ocurre, la máquina puede funcionar peor y el compresor puede trabajar más tiempo.

Qué revisar

• Estado del cartucho filtrante.
• Presencia de agua.
• Presencia de aceite.
• Partículas acumuladas.
• Caída de presión durante el ciclo.
• Tamaño de la unidad.
• Caudal nominal.
• Estado del regulador.
• Funcionamiento de la purga.

Señal de alerta

Si el manómetro oscila mucho durante el pico de consumo, puede haber falta de caudal.

Como criterio práctico, una caída significativa durante el ciclo indica que hay que revisar filtro, unidad, tubo o red.

Puedes ver más en caída de presión en filtros de unidad de mantenimiento y en nivel de filtrado del aire comprimido.

Paso 5: optimizar válvulas y reguladores de caudal

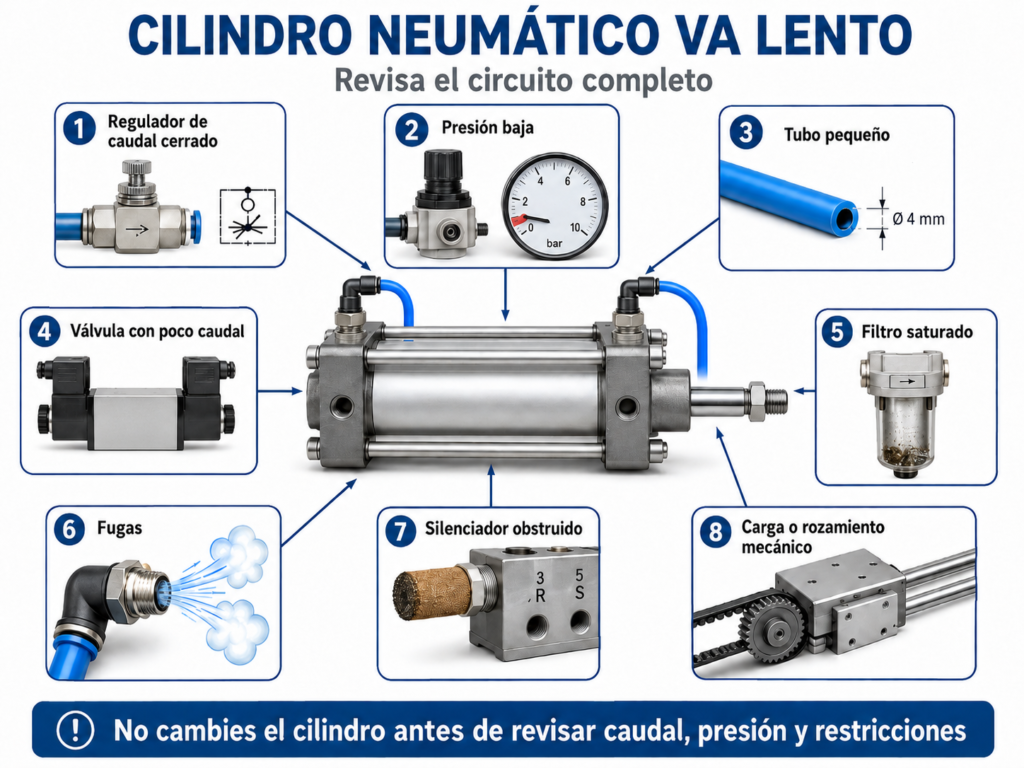

Una válvula con poco caudal puede hacer que el actuador trabaje lento.

Un regulador demasiado cerrado puede aumentar el tiempo de ciclo.

Un escape obstruido puede limitar el movimiento.

Todos estos puntos pueden llevar a ajustes incorrectos, mayor presión de trabajo o ciclos menos eficientes.

Qué revisar

• Caudal nominal de la válvula.
• Tipo de válvula.
• Reguladores de caudal.
• Silenciadores.
• Escapes.
• Presión en el punto de uso.
• Coherencia entre válvula, tubo y cilindro.

Si la aplicación usa cilindros de doble efecto, revisa también cómo elegir una válvula 5/2 para un cilindro de doble efecto.

Para ajuste de velocidad, consulta cómo ajustar la velocidad de un cilindro neumático.

Paso 6: reducir soplados innecesarios

Los soplados son uno de los consumos más fáciles de disparar.

A menudo se usan para:

• Limpiar piezas.
• Secar productos.
• Expulsar residuos.
• Refrigerar.
• Separar materiales.
• Desplazar partículas.
• Mantener zonas limpias.

El problema es que muchas veces permanecen abiertos demasiado tiempo o trabajan con boquillas poco eficientes.

Qué revisar

• Tiempo real de soplado.
• Presión de soplado.
• Tipo de boquilla.
• Diámetro de salida.
• Distancia a la pieza.
• Si el soplado puede ser pulsado.
• Si puede activarse solo cuando sea necesario.
• Si existe alternativa mecánica o eléctrica.

Recomendación práctica

No uses aire comprimido como “escoba invisible” de forma continua.

Cada soplado debe tener una función clara, un tiempo definido y una presión ajustada.

Paso 7: revisar cilindros sobredimensionados

Un cilindro demasiado grande consume más aire en cada ciclo.

Esto no significa que haya que ir siempre al diámetro mínimo, pero sí que hay que evitar sobredimensionar sin criterio.

El consumo depende principalmente de:

• Diámetro del cilindro.
• Carrera.
• Presión.
• Número de ciclos.
• Si es simple o doble efecto.
• Volumen de aire movido.

Un cilindro sobredimensionado puede generar:

• Más consumo.
• Movimientos más bruscos.
• Necesidad de más caudal.
• Válvulas más grandes.
• Tubos mayores.
• Mayor coste de instalación.

Si estás seleccionando cilindros, revisa cómo elegir el diámetro de un cilindro neumático y cómo elegir un cilindro neumático paso a paso.

Paso 8: controlar consumos en reposo

Una instalación parada no debería consumir aire de forma significativa.

Si una máquina consume aire en reposo, hay que investigarlo.

Posibles causas

• Fugas.
• Válvulas con escape interno.
• Purgas abiertas.
• Soplados permanentes.
• Pilotajes activos.
• Pinzas o actuadores manteniendo presión.
• Circuitos mal diseñados.
• Reguladores o presostatos con pérdidas.

Cómo comprobarlo

Puedes hacer una prueba sencilla:

1. Máquina parada.
2. Red presurizada.
3. Sin ciclos activos.
4. Observar si hay consumo.
5. Medir caída de presión.
6. Revisar si el compresor arranca sin producción.

Si el compresor arranca sin demanda productiva, tienes consumo oculto.

Paso 9: medir antes de actuar

No puedes mejorar bien lo que no mides.

Antes de cambiar componentes o modificar presiones, conviene tener una referencia mínima.

Qué medir

• Presión antes y después de la unidad de mantenimiento.
• Presión durante pico de consumo.
• Caudal si hay caudalímetro.
• Consumo en reposo.
• Tiempo de ciclo.
• Frecuencia de arranque del compresor.
• Estado de fugas.
• Horas de funcionamiento.
• Consumo eléctrico del compresor si está disponible.

Por qué medir

Medir permite saber si una acción ha funcionado.

Ejemplo:

• Antes: caída de presión durante ciclo = 0,8 bar.
• Acción: cambio de filtro y ajuste de presión.
• Después: caída de presión = 0,2 bar.

Ahí tienes una mejora real.

Sin medición, solo hay sensación.

Tabla rápida de acciones de ahorro

Acción	Impacto potencial	Dificultad
Reparar fugas	Alto	Baja/media
Ajustar presión por máquina	Alto	Media
Reducir soplados continuos	Alto	Baja/media
Cambiar filtros saturados	Medio/alto	Baja
Dimensionar bien tubos	Medio/alto	Media
Revisar válvulas con poco caudal	Medio	Media
Sustituir silenciadores obstruidos	Medio	Baja
Ajustar reguladores de caudal	Medio	Baja
Revisar cilindros sobredimensionados	Medio	Media
Medir consumo en reposo	Alto	Media
Instalar caudalímetros	Alto	Media/alta
Crear plan periódico de fugas	Alto	Media

Checklist para reducir consumo de aire comprimido

Punto	Pregunta clave	Estado
Fugas	¿Se han revisado racores, tubos, válvulas y cilindros?	☐
Reposo	¿La máquina consume aire estando parada?	☐
Presión	¿La presión está ajustada al mínimo necesario?	☐
Tubos	¿El diámetro de tubo es adecuado?	☐
Válvulas	¿La válvula permite el caudal necesario?	☐
Reguladores	¿Los reguladores están bien ajustados?	☐
Filtros	¿Los filtros están limpios y bien dimensionados?	☐
Soplados	¿Hay soplados abiertos más tiempo del necesario?	☐
Cilindros	¿Hay cilindros claramente sobredimensionados?	☐
Escapes	¿Hay silenciadores obstruidos?	☐
Caudal	¿Se mide el consumo de aire por máquina o zona?	☐
Compresor	¿Arranca sin producción activa?	☐
Mantenimiento	¿Existe un plan periódico de revisión neumática?	☐

Preguntas frecuentes

¿Cómo puedo reducir el consumo de aire comprimido?

Empieza por revisar fugas, presión de trabajo, soplados, filtros, tubos, válvulas, reguladores y consumos en reposo. La mayor parte del ahorro suele aparecer al corregir varios puntos pequeños.

¿Las fugas de aire comprimido consumen mucho?

Sí. Aunque una fuga parezca pequeña, si está activa durante muchas horas puede generar un coste energético importante.

¿Bajar la presión reduce el consumo?

Sí, si la aplicación puede trabajar correctamente a menor presión. Pero no debe hacerse sin revisar primero fuerza, caudal y comportamiento de los actuadores.

¿Un filtro saturado aumenta el consumo?

Puede hacerlo. Un filtro saturado genera caída de presión, limita el caudal y puede llevar a subir la presión general para compensar.

¿Los soplados consumen mucho aire?

Sí. Los soplados continuos o mal diseñados pueden ser uno de los mayores consumos de una instalación neumática.

¿Un cilindro sobredimensionado consume más?

Sí. A mayor diámetro y carrera, mayor volumen de aire consumido por ciclo.

¿Merece la pena instalar caudalímetros?

En instalaciones con consumo importante, sí. Medir por máquina o zona permite detectar desviaciones, fugas y oportunidades de ahorro.

Conclusión

Reducir el consumo de aire comprimido no depende de una única acción.

La mejora real aparece cuando revisas el sistema completo:

1. Fugas
2. Presión
3. Tubos
4. Válvulas
5. Reguladores
6. Filtros
7. Soplados
8. Cilindros
9. Consumos en reposo
10. Medición

La idea clave es sencilla:

Cada litro de aire comprimido que no aporta valor productivo es coste energético perdido.

Antes de aumentar la capacidad del compresor o subir la presión de la red, revisa si la instalación está consumiendo aire de forma innecesaria.

Guarda esta guía si trabajas con neumática industrial. Reducir el consumo de aire comprimido no solo baja el coste energético: también mejora la estabilidad de presión, reduce desgaste y ayuda a detectar problemas antes de que afecten a la producción.

Bloque de interlinking final

Para completar la optimización de tu instalación neumática, revisa también:

• Cómo detectar fugas de aire comprimido
• Qué diámetro de tubo neumático elegir y por qué importa
• Caída de presión en neumática: revisa los filtros de la unidad de mantenimiento
• Cómo calcular el consumo de aire en cilindros neumáticos
• Cómo seleccionar un compresor de aire para una aplicación neumática

Introducción

Un cilindro neumático va lento cuando no recibe el caudal suficiente, cuando la presión cae durante el movimiento o cuando existe alguna restricción mecánica o neumática en el sistema.

El error habitual es culpar directamente al cilindro.

Pero muchas veces el problema está en otro punto:

• Reguladores de caudal demasiado cerrados.
• Tubos mal dimensionados.
• Válvula con poco caudal.
• Filtros saturados.
• Fugas de aire.
• Presión insuficiente.
• Silenciadores obstruidos.
• Carga excesiva.
• Desalineación mecánica.
• Juntas internas deterioradas.

En esta guía verás cómo detectar por qué un cilindro neumático va lento y qué revisar paso a paso antes de cambiar componentes sin criterio.

Índice

1. Por qué un cilindro neumático puede ir lento
2. Diferencia entre falta de fuerza y falta de velocidad
3. Causa 1: reguladores de caudal mal ajustados
4. Causa 2: presión insuficiente en el punto de uso
5. Causa 3: falta de caudal disponible
6. Causa 4: tubo neumático demasiado pequeño o largo
7. Causa 5: válvula neumática con poco caudal
8. Causa 6: filtro saturado o unidad de mantenimiento pequeña
9. Causa 7: fugas de aire comprimido
10. Causa 8: silenciadores o escapes obstruidos
11. Causa 9: carga, guiado o rozamiento mecánico
12. Método de diagnóstico paso a paso
13. Tabla rápida de síntomas y soluciones
14. Checklist final
15. Preguntas frecuentes
16. Conclusión

Por qué un cilindro neumático puede ir lento

La velocidad de un cilindro neumático depende principalmente del caudal de aire que entra y sale de sus cámaras.

Pero ese caudal no depende solo del cilindro.

Depende de todo el circuito:

Compresor → red de aire → unidad de mantenimiento → válvula → tubo → reguladores → cilindro → escape

Si cualquiera de esos elementos limita el paso de aire, el cilindro puede moverse más lento de lo esperado.

Por eso, cuando un cilindro neumático va lento, hay que revisar el sistema completo, no solo el actuador.

Si necesitas entender la base del cálculo, puedes revisar también la guía sobre cómo calcular la velocidad de un cilindro neumático.

Diferencia entre falta de fuerza y falta de velocidad

Antes de diagnosticar, conviene separar dos problemas distintos:

El cilindro va lento

Normalmente está relacionado con:

• Falta de caudal.
• Reguladores cerrados.
• Tubo pequeño.
• Válvula insuficiente.
• Escape restringido.
• Filtro saturado.
• Fugas.
• Rozamiento mecánico.

El cilindro no tiene fuerza

Normalmente está relacionado con:

• Presión insuficiente.
• Diámetro de cilindro incorrecto.
• Carga excesiva.
• Fugas internas.
• Pérdida de presión durante el ciclo.
• Superficie efectiva insuficiente.

Ambos problemas pueden estar relacionados, pero no son lo mismo.

Un cilindro puede tener fuerza suficiente pero moverse lento por falta de caudal.

Y también puede moverse a una velocidad aceptable en vacío, pero no tener fuerza suficiente al aplicar carga.

Para revisar la parte de fuerza, consulta cómo calcular la fuerza de un cilindro neumático.

Causa 1: reguladores de caudal mal ajustados

La causa más sencilla y habitual es que los reguladores de caudal estén demasiado cerrados.

Los reguladores de caudal se utilizan para ajustar la velocidad de avance y retroceso del cilindro.

Si están muy cerrados, el cilindro neumático va lento aunque la presión sea correcta.

Qué revisar

• Si hay reguladores en las conexiones del cilindro.
• Si el avance y el retroceso están regulados por separado.
• Si el regulador correcto está demasiado cerrado.
• Si el antirretorno funciona correctamente.
• Si el ajuste se ha modificado durante mantenimiento.

Solución

Abre progresivamente el regulador correspondiente y prueba varios ciclos.

Hazlo siempre de forma controlada. No abras completamente de golpe si existe riesgo de impacto al final de carrera.

Puedes ampliar este punto en cómo ajustar la velocidad de un cilindro neumático con reguladores de caudal.

Causa 2: presión insuficiente en el punto de uso

No basta con mirar la presión en el compresor.

Lo importante es la presión real en el punto donde trabaja el cilindro.

Puede que el compresor esté a 6 bar, pero que la presión en la máquina caiga durante el ciclo por pérdidas, restricciones o falta de caudal.

Síntomas

• El cilindro va bien en vacío pero lento con carga.
• La presión baja cuando varios actuadores trabajan a la vez.
• El manómetro oscila durante el ciclo.
• Hay que subir la presión para que la máquina funcione.
• El movimiento cambia entre ciclos.

Solución

Mide presión durante el movimiento real del cilindro, no solo en reposo.

Si durante el pico de consumo la presión cae mucho, revisa:

• Red de aire.
• Unidad de mantenimiento.
• Filtros.
• Tubos.
• Fugas.
• Caudal de la válvula.
• Capacidad del compresor

Causa 3: falta de caudal disponible

La velocidad de un cilindro depende del caudal.

Un cilindro grande, una carrera larga o un ciclo rápido necesitan más aire.

Si el caudal disponible no es suficiente, el cilindro neumático va lento aunque la presión inicial parezca correcta.

Qué puede limitar el caudal

• Válvula pequeña.
• Tubo pequeño.
• Racores restrictivos.
• Filtro saturado.
• Regulador de presión pequeño.
• Silenciadores obstruidos.
• Red de aire insuficiente.
• Compresor al límite.

Solución

Revisa el circuito completo y busca el elemento más restrictivo.

No tiene sentido cambiar el cilindro si la limitación está en la alimentación de aire.

Causa 4: tubo neumático demasiado pequeño o largo

Un tubo demasiado pequeño limita el paso de aire.

Un tubo demasiado largo aumenta la pérdida de presión.

Ambos casos pueden provocar que el cilindro vaya lento.

Síntomas

• El cilindro va lento aunque los reguladores estén abiertos.
• El problema empeora en cilindros alejados de la válvula.
• La velocidad cae en movimientos rápidos.
• El cilindro grande responde peor que los pequeños.
• Hay diferencia entre una máquina y otra con el mismo cilindro.

Solución

Revisa:

• Diámetro exterior e interior del tubo.
• Longitud entre válvula y cilindro.
• Curvas o pinzamientos.
• Racores de paso reducido.
• Ubicación de la válvula.

Como regla práctica, cuanto más cerca esté la válvula del cilindro, mejor respuesta tendrás.

Consulta también qué diámetro de tubo neumático elegir.

Causa 5: válvula neumática con poco caudal

Una válvula puede tener la rosca correcta y aun así no tener suficiente caudal.

Este es un error muy común.

Elegir una válvula solo por rosca G1/8, G1/4 o similar no garantiza que el cilindro se mueva a la velocidad requerida.

Síntomas

• El cilindro va lento aunque el tubo sea correcto.
• Al abrir reguladores no mejora mucho.
• El problema aparece con cilindros de mayor diámetro.
• La válvula parece pequeña para el tamaño del actuador.
• Hay caída de presión durante la conmutación.

Solución

Revisa el caudal nominal de la válvula.

En cilindros de doble efecto, la válvula 5/2 debe permitir alimentar una cámara y descargar la otra con suficiente caudal.

Puedes revisar este punto en cómo elegir una válvula neumática 5/2 para un cilindro de doble efecto.

Causa 6: filtro saturado o unidad de mantenimiento pequeña

Un filtro saturado puede provocar caída de presión y falta de caudal.

El problema es que en reposo todo puede parecer correcto.

Pero cuando el cilindro demanda aire, el filtro limita el paso y la presión cae.

Síntomas

• El manómetro cae durante el ciclo.
• El cilindro va lento solo cuando hay consumo alto.
• El filtro está sucio, oscuro o con condensado.
• Hay agua, aceite o partículas en el vaso.
• La unidad de mantenimiento parece pequeña para la máquina.

Solución

Revisa:

• Estado del cartucho filtrante.
• Presencia de agua o aceite.
• Caudal nominal de la unidad.
• Tamaño del regulador.
• Caída de presión durante el pico de consumo.

Si el filtro está colmatado, cambiar el cartucho puede recuperar caudal sin tocar el cilindro.

Consulta también caída de presión por filtros de unidad de mantenimiento.

Causa 7: fugas de aire comprimido

Las fugas reducen la presión disponible y hacen que el compresor trabaje más.

Una fuga puede no parecer grave, pero si está cerca del actuador o en una línea con alta demanda, puede afectar al comportamiento del cilindro.

Puntos habituales de fuga

• Racores.
• Tubos.
• Válvulas.
• Cilindros.
• Reguladores.
• Purgas.
• Unidades de mantenimiento.
• Mangueras.
• Silenciadores.

Solución

Revisa la instalación en reposo y durante ciclo.

Puedes usar:

• Escucha directa.
• Agua jabonosa.
• Detector ultrasónico.
• Medición de consumo en reposo.
• Control de caída de presión.

Amplía este punto en cómo detectar fugas de aire comprimido.

Causa 8: silenciadores o escapes obstruidos

Los escapes de la válvula permiten evacuar el aire de las cámaras del cilindro.

Si los silenciadores están sucios u obstruidos, el aire no sale con suficiente rapidez y el cilindro neumático va lento.

Este fallo es muy habitual y muchas veces se pasa por alto.

Síntomas

• El cilindro neumático va lento en un solo sentido.
• El escape de la válvula parece restringido.
• Hay silenciadores sucios, con aceite o partículas.
• El movimiento mejora al retirar temporalmente el silenciador para prueba.
• El regulador está abierto, pero el cilindro sigue lento.

Solución

Revisa los escapes de la válvula.

Si los silenciadores están obstruidos, sustitúyelos.

No los elimines como solución permanente si son necesarios por ruido, seguridad o contaminación ambiental.

Causa 9: carga, guiado o rozamiento mecánico

No todo problema de velocidad es neumático.

A veces el cilindro neumático va lento porque está trabajando contra una resistencia mecánica excesiva.

Posibles causas mecánicas

• Carga demasiado alta.
• Guías desalineadas.
• Rozamiento en el mecanismo.
• Carga lateral sobre el vástago.
• Falta de lubricación en elementos mecánicos externos.
• Deformaciones.
• Topes mal ajustados.
• Suciedad en guías.
• Juntas internas deterioradas.
• Cilindro dañado.

Solución

Desconecta mecánicamente la carga si es posible y prueba el cilindro en vacío de forma segura.

Si en vacío se mueve bien, el problema probablemente está en la carga, el guiado o el mecanismo.

Si también va lento en vacío, el problema probablemente está en el circuito neumático o en el propio cilindro.

Método de diagnóstico paso a paso

Paso 1: identifica en qué sentido va lento

Comprueba si el problema aparece en:

• Avance.
• Retroceso.
• Ambos sentidos.

Si solo ocurre en un sentido, la causa puede estar en un regulador, escape, cámara concreta, tubo o carga específica.

Si ocurre en ambos sentidos, revisa alimentación general, presión, filtro, válvula o caudal disponible.

Paso 2: comprueba reguladores de caudal

Antes de tocar presión o cambiar componentes, revisa si los reguladores están demasiado cerrados.

Ajusta poco a poco y prueba varios ciclos.

Paso 3: mide presión durante el ciclo

No midas solo en reposo.

Mide presión mientras el cilindro se mueve y durante el pico de consumo.

Si cae la presión, hay restricción o falta de caudal.

Paso 4: revisa filtros y unidad de mantenimiento

Comprueba si el filtro está saturado o si la unidad es demasiado pequeña.

Un filtro colmatado puede provocar exactamente este síntoma.

Paso 5: revisa tubo, racores y válvula

Comprueba si hay algún elemento demasiado pequeño para el caudal requerido.

El conjunto debe ser coherente.

Paso 6: revisa escapes y silenciadores

Si el escape está obstruido, el aire no puede salir y el cilindro se frena.

Esto puede afectar mucho a la velocidad.

Paso 7: comprueba fugas

Busca fugas en racores, tubos, válvulas y cilindro.

Una fuga cerca del actuador puede afectar directamente al movimiento.

Paso 8: prueba sin carga si es seguro

Si el cilindro va bien sin carga pero lento con carga, el problema puede ser mecánico o de fuerza insuficiente.

Tabla rápida de síntomas y soluciones

Síntoma	Posible causa	Acción recomendada
Va lento en avance	Regulador, escape, tubo o carga en avance	Revisar regulador y escape del sentido afectado
Va lento en retroceso	Regulador, escape o menor fuerza lado vástago	Revisar regulación y carga
Va lento en ambos sentidos	Falta de caudal general	Revisar filtro, presión, válvula y tubo
Va bien en vacío pero lento con carga	Carga excesiva o falta de fuerza	Revisar presión, diámetro y mecánica
La presión cae durante el ciclo	Restricción o falta de caudal	Revisar unidad de mantenimiento y red
No mejora al abrir reguladores	Válvula, tubo o escape limitan	Revisar caudal de componentes
Movimiento cambia entre ciclos	Presión inestable o fugas	Revisar red y fugas
Solo falla cuando trabajan varios actuadores	Falta de caudal disponible	Revisar compresor, red y simultaneidad

Checklist para solucionar un cilindro neumático lento

Punto	Pregunta clave	Estado
Sentido	¿Va lento en avance, retroceso o ambos?	☐
Reguladores	¿Los reguladores de caudal están demasiado cerrados?	☐
Presión	¿La presión cae durante el movimiento?	☐
Caudal	¿Hay suficiente caudal disponible?	☐
Tubo	¿El diámetro del tubo es adecuado?	☐
Longitud	¿La distancia válvula-cilindro es excesiva?	☐
Válvula	¿La válvula tiene caudal suficiente?	☐
Filtro	¿El filtro está saturado?	☐
Unidad	¿La unidad de mantenimiento está bien dimensionada?	☐
Escapes	¿Los silenciadores están limpios?	☐
Fugas	¿Hay pérdidas de aire en el circuito?	☐
Carga	¿La carga es compatible con el cilindro?	☐
Mecánica	¿Hay desalineación o rozamiento?	☐
Cilindro	¿El cilindro está en buen estado?	☐

Preguntas frecuentes

¿Por qué mi cilindro neumático va lento?

Porque puede faltar caudal, caer la presión durante el ciclo, estar mal ajustado el regulador de caudal o existir restricciones en tubo, válvula, filtro, escapes o carga mecánica.

¿Subir la presión soluciona que un cilindro va lento?

No debería ser la primera solución. Subir presión puede aumentar fuerza, pero también consumo y desgaste. Primero hay que revisar caudal, reguladores, fugas, filtros y restricciones.

¿Un filtro saturado puede hacer que el cilindro neumático va lento?

Sí. Un filtro saturado genera pérdida de presión y reduce el caudal disponible durante el movimiento.

¿Una válvula pequeña puede hacer lento un cilindro?

Sí. Si la válvula no tiene caudal suficiente, el cilindro no alcanzará la velocidad esperada aunque el resto del circuito esté correcto.

¿El diámetro del tubo afecta a la velocidad?

Sí. Un tubo pequeño o demasiado largo limita el caudal y puede provocar pérdida de velocidad.

¿Puede ser un problema mecánico?

Sí. Carga excesiva, guías desalineadas, rozamiento o carga lateral pueden hacer que el cilindro neumático va lento aunque el circuito neumático esté bien.

Conclusión

Cuando un cilindro neumático va lento, no conviene cambiar piezas al azar.

La forma correcta de diagnosticar es revisar el sistema completo:

1. Reguladores de caudal
2. Presión real durante el ciclo
3. Caudal disponible
4. Tubo y racores
5. Válvula neumática
6. Filtro y unidad de mantenimiento
7. Fugas
8. Escapes y silenciadores
9. Carga y rozamientos mecánicos

En muchos casos, el cilindro no es el problema.

El fallo suele estar en una restricción de caudal, una caída de presión o un ajuste incorrecto.

Guarda esta guía si trabajas con neumática industrial. Un cilindro lento casi nunca se soluciona cambiando el actuador sin revisar antes caudal, presión, válvula, tubo, filtros y carga.

Bloque de interlinking final

Para completar el diagnóstico, revisa también:

• Cómo ajustar la velocidad de un cilindro neumático con reguladores de caudal
• Qué diámetro de tubo neumático elegir y por qué importa
• Cómo elegir una válvula neumática 5/2 para un cilindro de doble efecto
• Caída de presión en neumática: revisa los filtros de la unidad de mantenimiento
• Cómo detectar fugas de aire comprimido

Introducción

Cuando un cilindro neumático llega al final de carrera demasiado rápido, puede generar golpes, ruido, vibraciones, desgaste prematuro y pérdida de precisión en la máquina.

Muchas veces se intenta corregir el problema cerrando reguladores de caudal, pero eso no siempre es suficiente.

En aplicaciones con cierta velocidad, masa movida o carrera larga, también hay que revisar la amortiguación del cilindro neumático.

En esta guía verás qué es la amortiguación en un cilindro neumático, para qué sirve, qué tipos existen y cómo ajustarla correctamente para evitar golpes al final de carrera

Índice

1. Qué es la amortiguación en un cilindro neumático
2. Para qué sirve la amortiguación
3. Qué ocurre si no hay amortiguación suficiente
4. Tipos de amortiguación en cilindros neumáticos
5. Diferencia entre regular velocidad y ajustar amortiguación
6. Cómo funciona la amortiguación regulable
7. Cómo ajustar la amortiguación paso a paso
8. Errores comunes al ajustar amortiguación
9. Ejemplo práctico
10. Checklist final
11. Preguntas frecuentes
12. Conclusión

Qué es la amortiguación en un cilindro neumático

La amortiguación en un cilindro neumático es el sistema que reduce la velocidad del pistón justo antes de llegar al final de carrera.

Su objetivo no es controlar toda la velocidad del movimiento, sino suavizar la fase final para evitar impactos bruscos contra la culata del cilindro.

Dicho de forma sencilla:

La amortiguación reduce el golpe final cuando el cilindro llega al final de su recorrido.

En un cilindro neumático, el movimiento puede ser rápido durante la mayor parte de la carrera, pero debe desacelerarse antes del final para evitar impactos.

Si no se controla esa energía, el cilindro golpea mecánicamente contra el final de carrera.

Esto no es problemático en cilindros con carrera corta, pero se convierte en un problema grave con carreras mas largas.

Para qué sirve la amortiguación

La amortiguación sirve para proteger tanto el cilindro como la máquina.

Sus funciones principales son:

• Reducir golpes al final de carrera
• Disminuir ruido
• Evitar vibraciones
• Proteger juntas y culatas
• Reducir esfuerzos mecánicos
• Mejorar la vida útil del cilindro
• Hacer el movimiento más suave
• Evitar desajustes en la máquina
• Mejorar la repetibilidad del ciclo

En aplicaciones industriales, una mala amortiguación puede terminar generando averías mecánicas, pérdida de precisión o paradas no previstas.

Si el problema principal es la velocidad general del movimiento, antes conviene revisar también cómo ajustar la velocidad de un cilindro neumático con reguladores de caudal.

Qué ocurre si no hay amortiguación suficiente

Cuando la amortiguación no es suficiente, el cilindro puede llegar al final de carrera con demasiada energía.

Esto puede provocar:

• Golpe seco al final del recorrido
• Ruido elevado
• Vibraciones en la estructura
• Aflojamiento de tornillos
• Desgaste prematuro de juntas
• Daños en culatas
• Rotura de soportes
• Movimientos poco repetitivos
• Daños en la carga o pieza manipulada

En cilindros pequeños y movimientos lentos, puede que el efecto sea poco relevante.

Pero en cilindros grandes, carreras largas o masas elevadas, una mala amortiguación se nota rápidamente.

Tipos de amortiguación en cilindros neumáticos

No todos los cilindros tienen el mismo sistema de amortiguación.

Los tipos más habituales son:

1. Sin amortiguación específica

Algunos cilindros pequeños o de carrera corta pueden no tener amortiguación regulable.

En estos casos, si hay impacto al final de carrera, habrá que controlar la velocidad con reguladores de caudal o usar elementos externos.

2. Amortiguación elástica

Utiliza elementos elásticos internos para suavizar el final de carrera.

Suele encontrarse en cilindros compactos o aplicaciones donde no se requiere un ajuste fino.

Ventajas:

• Simple
• Sin ajuste
• Bajo mantenimiento

Limitaciones:

• Menor capacidad de absorción
• No permite regular el comportamiento
• Puede no ser suficiente con velocidades o masas altas

3. Amortiguación neumática regulable

Es habitual en cilindros neumáticos industriales estándar.

Consiste en restringir el escape del aire en la parte final de la carrera para generar una desaceleración progresiva.

Normalmente se ajusta mediante un tornillo de amortiguación en la culata.

Ventajas:

• Ajustable
• Más adecuada para aplicaciones industriales
• Permite adaptar el comportamiento a la carga y velocidad
• Reduce impactos al final de carrera

Limitaciones:

• Requiere ajuste correcto
• Puede quedar mal regulada
• No sustituye una mala selección del cilindro o una velocidad excesiva

Diferencia entre regular velocidad y ajustar amortiguación

Este punto es clave.

Regular la velocidad y ajustar la amortiguación no es lo mismo.

Regulador de caudal

Controla la velocidad del cilindro durante el recorrido.

Sirve para ajustar:

• Velocidad de avance
• Velocidad de retroceso
• Tiempo de ciclo
• Suavidad general del movimiento

Amortiguación

Controla la desaceleración al final de carrera.

Sirve para evitar:

• Golpes finales
• Impactos
• Vibraciones
• Ruido
• Daño mecánico

La relación correcta sería:

Regulador de caudal = velocidad durante la carrera
Amortiguación = suavidad al final de carrera

Si el cilindro se mueve demasiado rápido durante todo el recorrido, debes ajustar caudal.

Si el cilindro se mueve bien pero golpea al final, debes revisar amortiguación.

En muchos casos hay que ajustar ambas cosas.

Cómo funciona la amortiguación neumática regulable

En una amortiguación neumática regulable, el cilindro reduce su velocidad al final de carrera porque el aire queda parcialmente atrapado y sale por un paso regulado.

El principio es:

1. El pistón se acerca al final de carrera.
2. Se cierra el escape principal.
3. El aire restante debe salir por un paso restringido.
4. Esa restricción genera contrapresión.
5. El pistón desacelera antes de llegar al final.

El tornillo de amortiguación permite modificar cuánto se restringe ese escape final.

Si el tornillo está demasiado abierto, la amortiguación será débil.

Si está demasiado cerrado, el cilindro puede frenarse demasiado, quedarse corto o generar un movimiento irregular al final.

Cómo ajustar la amortiguación paso a paso

El ajuste debe hacerse con método y con seguridad.

Paso 1: trabaja en modo seguro

Antes de ajustar, asegúrate de que la máquina está en condiciones seguras:

• Modo manual o mantenimiento
• Sin riesgo de atrapamiento
• Zona despejada
• Presión controlada
• Personal fuera de la zona de movimiento

No ajustes un cilindro en una zona peligrosa con la máquina funcionando en automático.

Paso 2: identifica qué final de carrera golpea

Determina si el golpe ocurre en:

• Avance
• Retroceso
• Ambos sentidos

No ajustes ambos lados sin saber cuál está generando el problema.

Paso 3: reduce velocidad si el impacto es muy fuerte

Si el cilindro golpea con mucha energía, primero reduce la velocidad con reguladores de caudal.

La amortiguación no debe usarse para corregir una velocidad totalmente excesiva.

Primero ajusta el movimiento general y luego afina la amortiguación.

Paso 4: localiza el tornillo de amortiguación

En cilindros con amortiguación regulable suele haber un tornillo en cada culata.

Normalmente hay uno para amortiguar el final del avance y otro para amortiguar el final del retroceso.

Identifica cuál corresponde al sentido que quieres ajustar.

Paso 5: ajusta poco a poco

Haz pequeños ajustes.

No cierres el tornillo por completo de golpe.

Como criterio general:

• Si golpea al final → aumenta la amortiguación poco a poco
• Si se frena demasiado antes del final → reduce la amortiguación
• Si el movimiento es irregular → revisa velocidad, carga y regulación

Después de cada ajuste, realiza varios ciclos y observa el resultado.

Paso 6: prueba con carga real

El ajuste en vacío puede engañar.

Un cilindro que parece bien ajustado sin carga puede golpear con carga real.

Siempre verifica el comportamiento en condiciones reales de trabajo.

Paso 7: comprueba repetibilidad

Una buena amortiguación debe ser repetible.

El cilindro debe llegar al final de carrera sin golpes y sin variaciones importantes entre ciclos.

Si el comportamiento cambia mucho, puede haber:

• Presión inestable
• Fugas
• Caudal insuficiente
• Carga variable
• Guías mecánicas con rozamiento
• Amortiguación mal ajustada

Errores comunes al ajustar amortiguación

Usar la amortiguación para compensar una velocidad excesiva

La amortiguación ayuda al final de carrera, pero no debe sustituir un ajuste correcto de velocidad.

Si todo el movimiento es demasiado rápido, primero ajusta caudal.

Cerrar demasiado el tornillo

Si cierras demasiado, el cilindro puede frenarse bruscamente, quedarse sin llegar correctamente al final o generar movimientos poco repetitivos.

Ajustar sin carga real

El ajuste debe hacerse con la masa real que mueve el cilindro.

No diferenciar avance y retroceso

Cada sentido puede necesitar un ajuste distinto.

El avance y el retroceso no tienen por qué comportarse igual.

Ignorar la masa movida

Cuanta más masa se mueve, más energía hay que absorber al final.

Si la masa es elevada, puede que la amortiguación integrada no sea suficiente.

No revisar topes externos

En algunas aplicaciones, la solución correcta no es solo ajustar la amortiguación del cilindro.

Puede ser necesario usar:

• Topes mecánicos externos
• Amortiguadores hidráulicos
• Guías adecuadas
• Rediseño del movimiento
• Menor velocidad de aproximación

Ejemplo práctico

Supongamos una aplicación con:

• Cilindro de doble efecto
• Carrera de 300 mm
• Carga moderada
• Movimiento de avance rápido
• Golpe seco al final del avance
• Retroceso correcto

Diagnóstico

El problema está en el final del avance.

No hace falta tocar el retroceso.

Primero revisaría:

• Velocidad de avance
• Regulador de caudal correspondiente
• Tornillo de amortiguación del final de avance
• Masa movida
• Topes mecánicos
• Presión real de trabajo

Ajuste recomendado

1. Reducir ligeramente la velocidad de avance si el impacto es fuerte.
2. Ajustar progresivamente la amortiguación del final de avance.
3. Realizar varios ciclos.
4. Verificar que llega correctamente al final.
5. Comprobar con carga real.
6. Confirmar que el ciclo sigue siendo productivo.

Resultado esperado

El cilindro debe llegar al final de carrera sin golpe seco, sin frenarse en exceso y sin perder repetibilidad.

Tabla rápida de diagnóstico

Síntoma	Posible causa	Acción recomendada
Golpe seco al final	Amortiguación insuficiente	Aumentar amortiguación poco a poco
Se frena demasiado	Amortiguación excesiva	Reducir amortiguación
Golpea aunque ajustes	Velocidad o masa excesiva	Reducir velocidad o añadir amortiguación externa
Movimiento irregular al final	Ajuste excesivo o presión inestable	Revisar regulación y presión
Solo golpea en avance	Ajuste incorrecto en una culata	Ajustar solo ese lado
Golpea en ambos sentidos	Velocidad alta o mala amortiguación	Revisar caudal y amortiguación en ambos lados
No llega bien al final	Amortiguación demasiado cerrada	Abrir ligeramente el ajuste

Checklist para ajustar la amortiguación

Punto	Pregunta clave	Estado
Seguridad	¿Estoy ajustando en modo seguro?	☐
Sentido	¿El golpe ocurre en avance, retroceso o ambos?	☐
Velocidad	¿La velocidad general está controlada?	☐
Carga	¿Estoy probando con carga real?	☐
Tornillo	¿He identificado el ajuste correcto de amortiguación?	☐
Ajuste	¿Estoy haciendo cambios pequeños?	☐
Ciclos	¿He probado varios ciclos tras cada ajuste?	☐
Final	¿El cilindro llega al final sin golpe?	☐
Repetibilidad	¿El comportamiento es estable entre ciclos?	☐
Topes	¿Hay topes externos o impactos adicionales?	☐
Masa	¿La masa movida es compatible con la amortiguación integrada?	☐
Mantenimiento	¿El cilindro está en buen estado?	☐

Preguntas frecuentes sobre amortiguación en cilindros neumáticos

¿Qué es la amortiguación de un cilindro neumático?

Es el sistema que reduce la velocidad del pistón al final de carrera para evitar golpes e impactos contra la culata.

¿Todos los cilindros neumáticos tienen amortiguación?

No. Algunos tienen amortiguación elástica, otros amortiguación neumática regulable y otros pueden no tener amortiguación específica.

¿Cómo sé si debo ajustar la amortiguación?

Si el cilindro golpea al final de carrera, genera ruido, vibración o desgaste, conviene revisar el ajuste de amortiguación.

¿La amortiguación controla la velocidad del cilindro?

No exactamente. La velocidad general se controla con reguladores de caudal. La amortiguación controla principalmente la desaceleración al final de carrera.

¿Qué pasa si cierro demasiado la amortiguación?

El cilindro puede frenarse demasiado, moverse de forma irregular o no llegar correctamente al final de carrera.

¿Cuándo necesito amortiguadores externos?

Cuando la masa, la velocidad o la energía del movimiento superan la capacidad de amortiguación integrada del cilindro.

Conclusión

La amortiguación en cilindros neumáticos es fundamental para evitar golpes al final de carrera y proteger tanto el actuador como la máquina.

Un buen ajuste debe tener en cuenta:

1. Velocidad del cilindro
2. Masa movida
3. Sentido del movimiento
4. Carga real
5. Amortiguación integrada
6. Topes externos
7. Repetibilidad del ciclo

Si un cilindro golpea al final de carrera, no ajustes al azar.

Primero revisa velocidad, carga y sentido del golpe. Después ajusta la amortiguación poco a poco hasta conseguir un movimiento suave, estable y repetitivo.

Guarda esta guía si trabajas con neumática industrial. Un cilindro mal amortiguado puede generar golpes, desgaste prematuro y problemas de fiabilidad en máquina.

Para completar el ajuste y diagnóstico de cilindros neumáticos, revisa también:

• Cómo ajustar la velocidad de un cilindro neumático con reguladores de caudal
• Cómo calcular la velocidad de un cilindro neumático
• Cómo elegir un cilindro neumático paso a paso
• Qué diámetro de tubo neumático elegir y por qué importa
• Cómo elegir una válvula neumática

Introducción

Ajustar velocidad cilindro neumático correctamente es clave para evitar golpes, vibraciones y desgaste prematuro.

Ajustar correctamente la velocidad de un cilindro neumático es clave para que una máquina trabaje de forma estable, segura y repetitiva.

Un cilindro demasiado rápido puede provocar golpes, vibraciones, desgaste prematuro o problemas de seguridad.

Un cilindro demasiado lento puede aumentar el tiempo de ciclo, reducir la productividad o indicar problemas de caudal, presión, tubo o válvula.

En esta guía verás cómo ajustar la velocidad de un cilindro neumático con reguladores de caudal, dónde colocarlos, cómo regular avance y retroceso, y qué errores evitar en una aplicación industrial.

Índice

1. De qué depende la velocidad de un cilindro neumático
2. Qué es un regulador de caudal neumático
3. Regulación de entrada o regulación de escape
4. Dónde colocar los reguladores de caudal
5. Cómo ajustar la velocidad paso a paso
6. Cómo regular el avance del cilindro
7. Cómo regular el retroceso del cilindro
8. Qué hacer si el cilindro va demasiado rápido
9. Qué hacer si el cilindro va demasiado lento
10. Errores comunes al ajustar velocidad
11. Ejemplo práctico
12. Checklist final
13. Preguntas frecuentes
14. Conclusión

De qué depende la velocidad de un cilindro neumático

La velocidad de un cilindro neumático no depende de un solo elemento.

Depende del conjunto completo:

• Presión de trabajo
• Caudal disponible
• Diámetro del cilindro
• Carrera
• Carga movida
• Válvula neumática
• Diámetro del tubo
• Longitud de tubo
• Reguladores de caudal
• Escape de aire
• Rozamientos mecánicos
• Estado de juntas y guías

Por eso, si un cilindro no se mueve como esperas, no debes culpar directamente al cilindro.

Puede que el problema esté en la válvula, el tubo, los racores, los reguladores, las fugas o la presión disponible.

Si necesitas revisar el cálculo base, puedes consultar la guía sobre cómo calcular la velocidad de un cilindro neumático.

Si el cilindro mantiene una velocidad correcta pero golpea al final de carrera, el problema puede estar en la amortiguación del cilindro neumático.

Qué es un regulador de caudal neumático

Un regulador de caudal neumático es un componente que permite limitar el paso de aire para controlar la velocidad de un actuador.

En la práctica, se utiliza para ajustar:

• Velocidad de avance
• Velocidad de retroceso
• Suavidad del movimiento
• Golpes al final de carrera
• Tiempo de ciclo
• Comportamiento de la máquina

El regulador de caudal no aumenta la fuerza del cilindro.

Su función es controlar el caudal de aire que entra o sale de una cámara del cilindro.

La fuerza depende principalmente de la presión y de la superficie efectiva del pistón. Puedes ampliar este punto en la guía sobre cómo calcular la fuerza de un cilindro neumático.

Regulador de caudal unidireccional y bidireccional

En neumática industrial, es muy habitual usar reguladores de caudal unidireccionales.

Regulador de caudal unidireccional

Permite paso libre en un sentido y regula el caudal en el sentido contrario.

Normalmente incorpora:

• Aguja de regulación
• Antirretorno
• Racor de conexión
• Tornillo o ruleta de ajuste

Es el más usado para controlar la velocidad de cilindros neumáticos.

Regulador de caudal bidireccional

Regula el paso de aire en ambos sentidos.

Se usa menos en control de cilindros porque puede dificultar la respuesta del sistema si no se aplica correctamente.

Regulación de entrada o regulación de escape

Este punto es crítico y es un punto habitual de error.

Puedes regular el aire de dos formas:

• Regulando el aire que entra al cilindro
• Regulando el aire que sale del cilindro

Regulación de entrada

Consiste en limitar el aire que entra en la cámara del cilindro.

Puede parecer lógico, pero en la mayoría de casos no es la opción más estable.

El problema es que el aire comprimido es compresible y la carga puede provocar movimientos irregulares si solo controlas la entrada.

Regulación de escape

Consiste en limitar el aire que sale de la cámara contraria del cilindro.

En la mayoría de aplicaciones con cilindros de doble efecto, esta suele ser la forma más estable de controlar la velocidad.

La cámara que se vacía actúa como una resistencia neumática y ayuda a suavizar el movimiento.

Por eso, para ajustar la velocidad de un cilindro de doble efecto, normalmente se regula el escape.

Dónde colocar los reguladores de caudal

Lo más habitual es colocar reguladores de caudal directamente en las conexiones del cilindro.

Esto permite regular por separado:

• Avance
• Retroceso

En un cilindro de doble efecto hay dos cámaras:

• Cámara trasera
• Cámara delantera o lado vástago

Cuando el cilindro avanza, una cámara se llena y la otra se vacía.

Cuando retrocede, ocurre lo contrario.

Por eso, con dos reguladores de caudal puedes ajustar de forma independiente el avance y el retroceso.

Ajustar velocidad cilindro neumático paso a paso

El ajuste debe hacerse con método.

No conviene girar reguladores sin saber qué efecto tiene cada uno.

Paso 1: identifica el movimiento

Antes de tocar nada, observa:

• ¿El problema está en avance?
• ¿El problema está en retroceso?
• ¿Va demasiado rápido?
• ¿Va demasiado lento?
• ¿Golpea al final?
• ¿Se mueve a tirones?
• ¿La velocidad cambia entre ciclos?

Paso 2: identifica los reguladores

Localiza los reguladores conectados al cilindro.

Normalmente habrá uno en cada puerto del cilindro.

Si están montados correctamente para regulación de escape, cada regulador controlará la velocidad del movimiento contrario a la cámara que está evacuando aire.

Paso 3: empieza con baja velocidad

Para un ajuste seguro, empieza cerrando parcialmente el regulador y abre poco a poco.

No arranques con el regulador totalmente abierto si hay riesgo de impacto o golpe mecánico.

Muy importante tener en cuenta que la evolución de regulación no es lineal y varía mucho de un fabricante a otro.

Esta gráfica enseña un ejemplo de un regulador donde indica el caudal en l/min en relación con las vueltas de ajuste n

Paso 4: ajusta avance

Activa el avance del cilindro y ajusta lentamente hasta conseguir la velocidad deseada.

Haz varios ciclos para comprobar repetibilidad.

Paso 5: ajusta retroceso

Haz lo mismo con el retroceso.

No asumas que avance y retroceso deben tener la misma velocidad.

En muchos casos interesa que sean distintas.

Paso 6: verifica con carga real

El ajuste debe comprobarse con la carga real de trabajo.

Un cilindro puede moverse bien en vacío y comportarse de forma distinta cuando mueve una pieza, empuja una carga o trabaja contra rozamiento.

Paso 7: revisa impactos al final de carrera

Si hay golpes al final, no basta con cerrar reguladores sin criterio.

También debes revisar:

• Amortiguación del cilindro
• Carga movida
• Velocidad final
• Topes mecánicos
• Presión de trabajo
• Masa en movimiento

Cómo regular el avance del cilindro

Para ajustar el avance de un cilindro de doble efecto, debes controlar el aire que sale de la cámara contraria.

En términos prácticos:

• El aire entra por una cámara para empujar el pistón.
• La cámara opuesta debe evacuar aire.
• Si limitas ese escape, reduces la velocidad de avance.

Este método suele dar un movimiento más estable que limitar solo la entrada de aire.

La velocidad también dependerá del caudal que permita la válvula neumática. Si la válvula es demasiado pequeña, el cilindro puede ir lento aunque los reguladores estén abiertos. Puedes ampliar este punto en cómo elegir una válvula neumática

Cómo regular el retroceso del cilindro

El retroceso se ajusta de forma similar.

Durante el retroceso:

• Se alimenta la cámara delantera o lado vástago.
• Se evacua la cámara trasera.
• Regulando el escape de la cámara trasera controlas la velocidad de retroceso.

Es habitual que el retroceso tenga una fuerza distinta al avance, porque en el lado del vástago la superficie efectiva es menor.

Esto puede afectar tanto a la fuerza como al comportamiento del movimiento.

Si necesitas revisar esta diferencia, consulta la guía sobre cómo calcular la fuerza de un cilindro neumático.

Qué hacer si el cilindro va demasiado rápido

Si el cilindro va demasiado rápido, revisa lo siguiente:

1. Cierra parcialmente el regulador de caudal

Hazlo poco a poco.

No cierres completamente de golpe si la máquina está en ciclo automático.

2. Comprueba si estás regulando el sentido correcto

Un error habitual es ajustar el regulador equivocado.

Si el regulador está montado para escape, puede que el regulador de un puerto controle el movimiento contrario al que esperabas.

3. Revisa la amortiguación

Si el cilindro golpea al final de carrera, puede que el problema no sea solo la velocidad media, sino la falta de amortiguación.

4. Revisa la carga

Cuanta más masa se mueve, más importante es controlar la velocidad y la deceleración final.

5. Revisa topes mecánicos

En aplicaciones con impacto, puede ser necesario usar topes externos o amortiguadores adicionales.

Qué hacer si el cilindro va demasiado lento

Si el cilindro va demasiado lento, no abras reguladores sin revisar el sistema completo.

Puede haber varias causas.

1. Regulador demasiado cerrado

Comprueba si el regulador está limitando excesivamente el caudal.

2. Presión insuficiente

Mide presión real en el punto de uso.

No te fíes solo de la presión del compresor.

3. Válvula con caudal insuficiente

Una válvula pequeña puede limitar el movimiento.

4. Tubo demasiado pequeño o demasiado largo

El tubo también puede limitar el caudal.

Si hay tramos largos o diámetros pequeños, revisa la guía sobre qué diámetro de tubo neumático elegir.

5. Fugas en la instalación

Las fugas pueden reducir presión disponible y empeorar el comportamiento del cilindro.

Puedes revisar este punto en la guía sobre cómo detectar fugas de aire comprimido.

6. Rozamientos o problemas mecánicos

No todo es neumática.

También puede haber:

• Guías mecánicas duras
• Desalineación
• Carga lateral
• Juntas deterioradas
• Suciedad
• Falta de mantenimiento

Ejemplo práctico de ajuste

Supongamos una aplicación con:

• Cilindro de doble efecto
• Diámetro 50 mm
• Carrera 200 mm
• Válvula 5/2
• Reguladores de caudal en ambos puertos
• Presión de trabajo 6 bar
• Movimiento de avance demasiado rápido
• Retroceso correcto

Diagnóstico

El problema está solo en el avance.

No hace falta tocar ambos reguladores.

Primero hay que identificar qué regulador controla el escape durante el avance.

Ajuste

1. Activar avance en modo manual o mantenimiento.
2. Cerrar ligeramente el regulador correspondiente.
3. Repetir varios ciclos.
4. Verificar que no hay tirones.
5. Comprobar que no golpea al final de carrera.
6. Verificar comportamiento con carga real.

Resultado esperado

El cilindro debe avanzar de forma suave, sin golpes y con un tiempo de ciclo compatible con la aplicación.

Errores comunes al ajustar la velocidad

Regular la entrada en lugar del escape

En muchos cilindros de doble efecto, regular el escape da un movimiento más estable.

Tocar ambos reguladores a la vez

Si cambias avance y retroceso a la vez, luego no sabes qué ajuste ha corregido o empeorado el problema.

No probar con carga real

El ajuste en vacío no siempre sirve para producción.

Usar la presión para controlar velocidad

La presión debe ajustarse según fuerza necesaria, no como método principal de regulación de velocidad.

Para velocidad, lo correcto es trabajar con caudal.

Ignorar el tubo y la válvula

Un regulador abierto no sirve de mucho si la válvula, el tubo o el racor limitan el caudal.

Cerrar demasiado el regulador

Cerrar en exceso puede generar movimientos lentos, irregulares o poco repetitivos.

No revisar la amortiguación

Si hay golpes al final de carrera, puede que necesites ajustar la amortiguación, no solo reducir velocidad.

Tabla rápida de diagnóstico

Problema observado	Posible causa	Acción recomendada
Cilindro va muy rápido	Regulador demasiado abierto	Cerrar parcialmente el regulador correcto
Golpea al final de carrera	Velocidad alta o mala amortiguación	Regular escape y revisar amortiguación
Cilindro va lento	Regulador cerrado, falta de caudal o presión	Revisar regulador, presión, válvula y tubo
Movimiento a tirones	Regulación incorrecta o rozamiento	Revisar escape, regulación a la entrada y no al escape, revisar carga y guiado
Avance bien, retroceso mal	Ajuste incorrecto en un solo sentido	Regular solo el sentido afectado
Cambia la velocidad entre ciclos	Presión inestable o fugas	Revisar red, fugas y compresor
No mejora aunque abras regulador	Restricción en válvula, tubo o racor	Revisar caudal de componentes

Checklist para ajustar la velocidad de un cilindro neumático

Punto	Pregunta clave	Estado
Movimiento	¿El problema está en avance o retroceso?	☐
Regulador	¿He identificado qué regulador controla cada sentido?	☐
Escape	¿Estoy regulando el aire de escape?	☐
Presión	¿La presión real es estable?	☐
Válvula	¿La válvula permite el caudal necesario?	☐
Tubo	¿El diámetro del tubo es adecuado?	☐
Racores	¿Los racores no limitan el paso?	☐
Carga	¿He probado con carga real?	☐
Amortiguación	¿Hay golpes al final de carrera?	☐
Fugas	¿Hay pérdidas de aire en el circuito?	☐
Repetibilidad	¿El movimiento se repite igual en varios ciclos?	☐
Seguridad	¿El ajuste se ha hecho en modo seguro?	☐

Preguntas frecuentes sobre ajustar la velocidad de un cilindro neumático

¿Cómo se regula la velocidad de un cilindro neumático?

Normalmente se regula con reguladores de caudal, controlando el aire que sale de la cámara contraria al movimiento.

¿Es mejor regular la entrada o el escape?

En la mayoría de cilindros de doble efecto, es más estable regular el escape.

¿Por qué mi cilindro neumático va demasiado rápido?

Puede deberse a reguladores demasiado abiertos, falta de amortiguación, poca carga, presión elevada o ausencia de control de caudal.

¿Por qué mi cilindro neumático va lento?

Puede deberse a falta de caudal, presión baja, regulador cerrado, tubo pequeño, válvula insuficiente, fugas o rozamiento mecánico.

¿Puedo controlar la velocidad bajando la presión?

No es lo recomendable. La presión afecta a la fuerza. Para controlar velocidad se debe regular caudal.

¿Necesito un regulador por cada puerto del cilindro?

En cilindros de doble efecto suele ser habitual usar dos reguladores para ajustar avance y retroceso de forma independiente, pero no es necesario.

Conclusión

Ajustar la velocidad de un cilindro neumático no consiste en girar reguladores al azar.

El método correcto es:

1. Identificar si el problema está en avance o retroceso
2. Localizar el regulador correspondiente
3. Regular preferiblemente el escape
4. Ajustar poco a poco
5. Probar con carga real
6. Verificar impactos, estabilidad y repetibilidad
7. Revisar válvula, tubo, presión y fugas si el ajuste no funciona

Un buen ajuste mejora la estabilidad de la máquina, reduce golpes, evita desgaste prematuro y ayuda a mantener un ciclo productivo fiable.

Guarda esta guía si trabajas con neumática industrial. Un mal ajuste de velocidad puede hacer que un cilindro correctamente seleccionado funcione con golpes, lentitud o movimientos inestables.

Para completar el diagnóstico y ajuste de un sistema neumático, revisa también estas guías:

• Cómo calcular la velocidad de un cilindro neumático
• Cómo elegir una válvula neumática
• Qué diámetro de tubo neumático elegir y por qué importa
• Cómo detectar fugas de aire comprimido
• Cómo calcular la fuerza de un cilindro neumático

Tiempo de lectura: 10 min

Introducción

Las fugas de aire comprimido son uno de los costes ocultos y una de las principales causas de perdidas de eficiencia más habituales en una instalación neumática.

Una pequeña fuga puede parecer poco importante, pero si está activa 24 horas al día durante meses, acaba generando un coste energético considerable.

El problema es que muchas fugas de aire comprimido pasan desapercibidas: racores, tubos, válvulas, cilindros, purgas, unidades de mantenimiento o conexiones mal apretadas pueden perder aire sin que nadie lo detecte a tiempo.

Las válvulas neumáticas también pueden ser puntos habituales de fuga si existen juntas deterioradas, escapes internos o conexiones defectuosas.

En esta guía verás cómo detectar fugas de aire comprimido, qué síntomas indican que tienes pérdidas en la instalación y cómo estimar cuánto dinero pueden estar costando.

Si un cilindro cambia de velocidad entre ciclos, además de ajustar reguladores de caudal conviene revisar posibles fugas y caídas de presión.

Si no encuentras fugas pero sigues teniendo caída de presión, revisa si el filtro neumático está saturado o limita el caudal.

Si no hay fugas de aire comprimido pero la presión cae durante el ciclo, también conviene revisar el nivel de filtrado y el estado de la unidad de mantenimiento.

Índice

1. Por qué las fugas de aire comprimido son un problema serio
2. Dónde suelen aparecer las fugas
3. Síntomas de una instalación con fugas
4. Métodos para detectar fugas de aire comprimido
5. Cómo estimar el coste de una fuga
6. Ejemplo práctico de coste anual
7. Tabla orientativa de fugas y coste
8. Cómo reducir fugas en una instalación neumática
9. Errores comunes
10. Checklist de revisión
11. Preguntas frecuentes
12. Conclusión

Por qué las fugas de aire comprimido son un problema serio

El aire comprimido es una energía muy útil, pero también cara.

Para generar aire comprimido necesitas electricidad, compresor, tratamiento de aire, secado, filtrado, distribución y mantenimiento.

Cuando existe una fuga, todo ese proceso se está utilizando para alimentar una pérdida que no aporta ningún valor productivo.

Una fuga puede provocar:

• Mayor consumo eléctrico del compresor
• Más horas de funcionamiento
• Caídas de presión
• Menor rendimiento de los actuadores
• Ciclos más lentos
• Más desgaste del compresor
• Más condensados
• Más mantenimiento
• Menor eficiencia energética

Además, una instalación con fugas puede llevarte a pensar que necesitas un compresor más grande cuando realmente el problema está en la red.

Antes de ampliar capacidad, conviene revisar si la instalación tiene pérdidas. Si estás revisando la capacidad de tu instalación, también puedes consultar la guía sobre cómo seleccionar un compresor de aire.

Calculadora de coste por fugas de aire comprimido

Puedes usar esta calculadora para estimar el coste energético de una fuga de aire comprimido introduciendo la presión de trabajo, el diámetro aproximado de la fuga y el coste eléctrico.

Fugas de aire comprimido : causas habituales

Las fugas pueden aparecer en muchos puntos de la instalación.

Los puntos más habituales son:

• Racores mal apretados
• Tubos cortados de forma irregular
• Tubos dañados o doblados
• Uniones rápidas desgastadas
• Válvulas con desgaste interno
• Cilindros con juntas deterioradas
• Reguladores de presión
• Filtros y vasos de unidades de mantenimiento
• Purgas automáticas defectuosas
• Mangueras flexibles
• Pistolas de soplado
• Colectores
• Tomas de aire no utilizadas
• Roscas sin sellado adecuado

En máquinas con muchas maniobras neumáticas, también es habitual encontrar fugas en zonas sometidas a vibración, movimiento o manipulación frecuente.

Síntomas de una instalación con fugas

No siempre se escucha una fuga claramente.

Algunos síntomas típicos son:

• El compresor arranca con demasiada frecuencia
• La presión baja aunque no haya producción
• Hay ruido de aire en zonas de máquina
• Los cilindros pierden fuerza o velocidad
• Los actuadores trabajan de forma irregular
• Hay que subir la presión para que la máquina funcione
• El consumo eléctrico del compresor aumenta
• La red tarda más en alcanzar presión
• Hay más condensados de lo habitual
• Se detectan caídas de presión en puntos alejados

Si un cilindro no alcanza la velocidad esperada, no siempre el problema está en el propio actuador. También puede estar relacionado con caudal insuficiente, pérdidas de presión o un diámetro de tubo neumático incorrecto.

Métodos para detectar fugas de aire comprimido

Existen varios métodos para localizar fugas.

1. Detección auditiva

Es el método más básico.

Consiste en escuchar posibles escapes de aire durante paradas o momentos de baja producción.

Ventajas:

• No requiere herramientas
• Es rápido
• Puede detectar fugas grandes

Limitaciones:

• No detecta fugas pequeñas
• Es difícil en entornos ruidosos
• Depende mucho del operario

Es útil como primera revisión, pero no debería ser el único método

2. Agua jabonosa

Consiste en aplicar agua jabonosa en uniones, racores o puntos sospechosos.

Si aparecen burbujas, hay fuga.

Ventajas:

• Económico
• Fácil de aplicar
• Útil en puntos concretos

Limitaciones:

• No sirve para revisar grandes instalaciones rápidamente
• Puede ensuciar la máquina
• No siempre es adecuado en zonas eléctricas o sensibles
• Requiere acceder físicamente al punto de fuga

Es útil para confirmar una fuga localizada, pero no es lo más eficiente para inspecciones completas.

3. Detector ultrasónico de fugas

Los detectores ultrasónicos captan el sonido de alta frecuencia generado por el aire al escapar por una fuga.

Ventajas:

• Muy útil en entornos industriales
• Permite localizar fugas pequeñas
• Funciona aunque haya ruido ambiente
• Agiliza inspecciones
• Permite revisar instalaciones grandes

Limitaciones:

• Requiere equipo específico
• Requiere cierta práctica
• El coste inicial es mayor que otros métodos

Para una planta industrial, suele ser el método más profesional y eficiente.

4. Medición del consumo en reposo

Este método consiste en medir cuánto aire consume la instalación cuando no debería estar consumiendo.

Por ejemplo:

• Máquina parada
• Sin ciclos neumáticos activos
• Red presurizada
• Compresor o caudalímetro registrando consumo

Si hay consumo en reposo, probablemente existen fugas.

Este método no te dice dónde está la fuga, pero sí te ayuda a saber si tienes un problema global.

5. Control del ciclo de carga del compresor

Otra forma sencilla es observar el comportamiento del compresor.

Si el compresor arranca y para con frecuencia cuando no hay producción, puede haber fugas significativas.

Este método es útil para detectar que existe un problema, aunque no permite localizar el punto exacto.

Cómo estimar el coste de una fuga de aire comprimido

El coste de una fuga depende de varios factores:

• Tamaño del orificio de fuga
• Presión de trabajo
• Horas de funcionamiento
• Rendimiento del compresor
• Coste eléctrico
• Tiempo durante el que la fuga permanece sin reparar

No hace falta buscar una precisión absoluta desde el primer momento.

Lo importante es entender que incluso fugas pequeñas, mantenidas durante muchas horas, pueden tener impacto económico.

Una forma sencilla de estimarlo es:

Coste anual aproximado = Potencia extra consumida × horas/año × coste eléctrico

Pero en la práctica, para mantenimiento, suele ser más útil trabajar con tablas orientativas y priorizar las fugas más grandes.

Ejemplo práctico de coste anual

Supongamos una instalación con varias fugas pequeñas que obligan al compresor a trabajar más tiempo.

Datos orientativos:

Potencia extra estimada: 1 kW
Horas de funcionamiento al año: 4.000 h
Coste eléctrico estimado: 0,15 €/kWh

Cálculo:

1 kW × 4.000 h × 0,15 €/kWh = 600 €/año

Resultado:

Una pérdida equivalente a 1 kW continuo puede costar alrededor de 600 €/año.

Y esto solo para 1 kW extra.

En instalaciones grandes, con múltiples fugas, el coste puede escalar rápidamente.

Tabla orientativa de impacto de fugas

Esta tabla es orientativa. El coste real depende de presión, horas de uso, coste eléctrico y eficiencia del compresor.

Tipo de fuga	Impacto habitual	Prioridad
Fuga apenas audible	Pérdida pequeña, pero acumulativa	Media
Fuga audible clara	Consumo energético innecesario	Alta
Fuga en racor o tubo principal	Puede afectar a presión y caudal	Alta
Fuga en purga automática	Puede pasar desapercibida mucho tiempo	Alta
Fuga en cilindro	Puede afectar al movimiento y consumo	Media/Alta
Fuga en línea principal	Alto impacto en toda la red	Muy alta
Fugas múltiples pequeñas	Gran impacto acumulado	Muy alta

Tabla rápida de estimación económica

Puedes usar esta tabla como referencia simple para priorizar.

Situación detectada	Coste potencial	Acción recomendada
Una fuga pequeña aislada	Bajo/medio	Reparar en mantenimiento programado
Varias fugas pequeñas	Medio/alto	Plan de revisión completo
Fuga audible constante	Alto	Reparar cuanto antes
Compresor arranca sin producción	Alto	Auditar instalación
Caída de presión frecuente	Alto	Revisar red, fugas y consumo
Necesidad de subir presión	Alto	Revisar fugas antes de aumentar presión
Fuga en red principal	Muy alto	Prioridad inmediata

Cómo reducir fugas en una instalación neumática

Detectar fugas es solo una parte del trabajo.

También hay que evitar que vuelvan a aparecer.

1. Revisar racores y tubos

Muchos problemas vienen de:

• Tubos mal cortados
• Tubos dañados
• Racores reutilizados
• Curvaturas excesivas
• Vibración
• Conexiones mal insertadas

El corte del tubo debe ser limpio y perpendicular.

2. Elegir componentes adecuados

No todos los tubos, racores y válvulas sirven para cualquier entorno.

Debes revisar:

• Presión máxima
• Temperatura
• Compatibilidad química
• Radio de curvatura
• Vibración
• Movimiento
• Resistencia mecánica

3. Reducir presión innecesaria

Trabajar a más presión de la necesaria aumenta el consumo y agrava las fugas.

Si una aplicación puede trabajar correctamente a menor presión, conviene ajustarla.

Pero esto debe hacerse con criterio, porque reducir presión también afecta a la fuerza de un cilindro neumático.
