Categoría: Cálculo neumático

  • Velocidad cilindro neumático: fórmula, cálculo y calculadora

    En esta guía explico cómo calcular la velocidad cilindro neumático con fórmula, ejemplo práctico y factores reales que afectan al movimiento.

    Cómo se calcula la velocidad de un cilindro neumático

    La velocidad de un cilindro neumático indica la distancia que recorre el vástago durante un tiempo determinado y normalmente se expresa en milímetros por segundo (mm/s) o metros por segundo (m/s).

    Su valor depende principalmente del caudal efectivo que entra y sale de las cámaras y de la superficie útil del pistón. En el cálculo teórico se utiliza la relación entre caudal y superficie, diferenciando entre la carrera de avance y la de retroceso.

    En una instalación real también influyen la presión disponible, la carga desplazada, el diámetro y la longitud de los tubos, el caudal de la válvula, los racores y los reguladores. Por eso, el resultado calculado debe considerarse una estimación inicial y comprobarse posteriormente en la máquina.

    La velocidad de un cilindro neumático es un parámetro clave en cualquier sistema de automatización.

    Puedes revisar estos temas en los siguientes artículos:

    Fuerza de un cilindro neumático: fórmula y calculadora

    Elegir válvula neumática: guía rápida 3/2, 5/2 y 5/3

    Diámetro tubo neumático: guía y calculadora de caudal

    Calculadora de velocidad cilindro neumático

    Introduce el diámetro del cilindro, el diámetro del vástago, el caudal disponible en NL/min y la presión de trabajo en bar. La calculadora convierte el caudal normalizado en caudal efectivo aproximado y calcula las velocidades teóricas de avance y retroceso.

    Calculadora de velocidad de cilindro neumático

    Introduce el diámetro del cilindro, el caudal disponible y la presión de trabajo para estimar la velocidad de avance y retroceso.

    Introduce los datos y pulsa calcular.
    Nota: este cálculo es orientativo. La velocidad real puede variar por pérdidas de carga, racores, longitud del tubo, válvula utilizada, reguladores de caudal, carga movida y rozamientos del cilindro.

    Cómo interpretar el resultado

    El resultado representa la velocidad teórica obtenida a partir del caudal y de la superficie útil del cilindro. La velocidad real normalmente será diferente debido a las pérdidas de carga, la compresibilidad del aire, la carga desplazada y las restricciones introducidas por la válvula, los tubos, los racores y los reguladores.

    Antes de seleccionar o ajustar el cilindro, compara el resultado con el rango de velocidad permitido por el fabricante. En aplicaciones con movimientos rápidos también debe comprobarse la energía de impacto y la capacidad de amortiguación al final de la carrera.

    Si quieres averiguar mas sobre la amortiguación puedes revisar este artículo:

    Amortiguación cilindros neumáticos: que es y cómo ajustarla

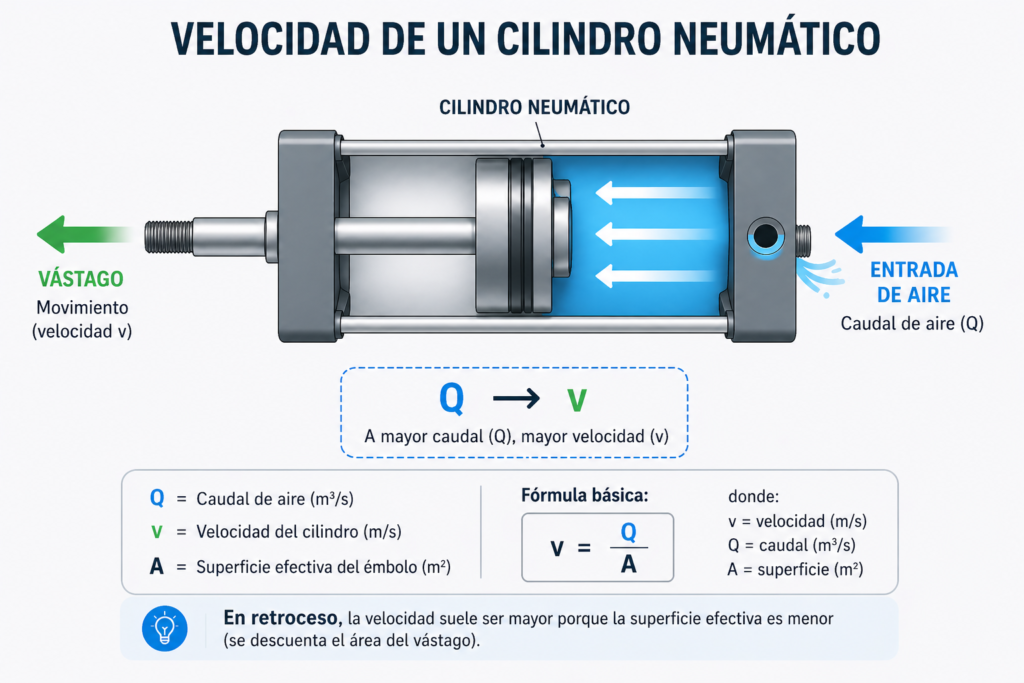

    Fórmula para calcular la velocidad de un cilindro neumático

    La fórmula teórica para calcular la velocidad de un cilindro neumático es:

    v = Q / A

    Donde:

    • v es la velocidad del cilindro en metros por segundo (m/s).
    • Q es el caudal volumétrico real que entra en la cámara, expresado en metros cúbicos por segundo (m³/s).
    • A es la superficie útil del pistón, expresada en metros cuadrados (m²).

    Cuanto mayor sea el caudal disponible, mayor podrá ser la velocidad del cilindro. Para un mismo caudal, al aumentar el diámetro del pistón también aumenta el volumen que debe llenarse y, por tanto, disminuye la velocidad.

    Es importante no introducir directamente un caudal expresado en NL/min en la fórmula. Los litros normalizados representan aire referido a condiciones normales y deben convertirse aproximadamente al volumen que ocupa el aire a la presión de trabajo:

    Q real ≈ Q normal / (presión manométrica + 1)

    Esta aproximación considera la presión absoluta y supone una temperatura similar. El resultado sigue siendo teórico, porque no incluye las pérdidas de carga, la compresibilidad dinámica del aire, la carga ni las restricciones de la instalación.

    Superficie útil en avance y retroceso

    Para calcular la velocidad hay que utilizar la superficie útil correspondiente a cada movimiento del cilindro.

    Superficie durante el avance

    Durante el avance, el aire actúa sobre toda la superficie del pistón:

    Aₐ = π × D² / 4

    Donde:

    • Aₐ es la superficie útil de avance.
    • D es el diámetro interior del cilindro.
    • π tiene un valor aproximado de 3,1416.

    Superficie durante el retroceso

    Durante el retroceso, el vástago ocupa parte de la superficie del pistón. Por tanto, hay que restar su sección:

    Aᵣ = π × (D² − d²) / 4

    Donde:

    • Aᵣ es la superficie útil de retroceso.
    • D es el diámetro interior del cilindro.
    • d es el diámetro del vástago.

    Si los diámetros se introducen en milímetros, el resultado se obtiene en milímetros cuadrados (mm²). Para convertirlo a metros cuadrados (m²), hay que dividir entre 1.000.000.

    Como la superficie útil de retroceso es menor, con el mismo caudal la velocidad teórica de retroceso será mayor:

    v avance = Q real / Aₐ

    v retroceso = Q real / Aᵣ

    En la práctica, ambas velocidades también dependen del caudal de escape, la válvula utilizada, los reguladores y las pérdidas de carga. Por eso, el retroceso no siempre será más rápido aunque su superficie útil sea menor.

    Ejemplo práctico de cálculo

    Supongamos un cilindro neumático de doble efecto con los siguientes datos:

    • Diámetro del pistón: D = 63 mm
    • Diámetro del vástago: d = 20 mm
    • Caudal disponible: Qₙ = 300 NL/min
    • Presión de trabajo: 6 bar manométricos

    1. Calcular la superficie de avance

    Aₐ = π × D² / 4

    Aₐ = π × 63² / 4 = 3.117 mm²

    Aₐ = 0,003117 m²

    2. Calcular la superficie de retroceso

    Aᵣ = π × (D² − d²) / 4

    Aᵣ = π × (63² − 20²) / 4 = 2.803 mm²

    Aᵣ = 0,002803 m²

    3. Convertir el caudal normalizado en caudal real aproximado

    El caudal de 300 NL/min no puede introducirse directamente en la fórmula. A una presión de trabajo de 6 bar manométricos:

    Q real ≈ 300 / (6 + 1) = 42,9 l/min

    Convertimos el resultado a metros cúbicos por segundo:

    Q real = 42,9 / 60.000 = 0,000715 m³/s

    4. Calcular la velocidad de avance

    v avance = Q real / Aₐ

    v avance = 0,000715 / 0,003117 = 0,229 m/s

    La velocidad teórica de avance es aproximadamente:

    229 mm/s

    5. Calcular la velocidad de retroceso

    v retroceso = Q real / Aᵣ

    v retroceso = 0,000715 / 0,002803 = 0,255 m/s

    La velocidad teórica de retroceso es aproximadamente:

    255 mm/s

    El retroceso resulta teóricamente más rápido porque la superficie útil es menor. Estos valores son orientativos y no consideran las restricciones de la válvula, los tubos, los racores, los reguladores de caudal, la carga ni el caudal de escape.

    !!Resultado orientativo (sin pérdidas)!!

    Factores que afectan a la velocidad real

    La fórmula permite obtener una velocidad teórica, pero el movimiento real depende del conjunto completo de la instalación neumática.

    Caudal efectivo de la válvula

    La válvula debe proporcionar suficiente caudal tanto durante la alimentación como durante el escape. Su caudal nominal no siempre coincide con el caudal disponible en la aplicación, ya que depende de la presión de entrada, la presión de salida y la caída de presión admisible.

    Diámetro y longitud de los tubos

    Un tubo demasiado estrecho o excesivamente largo aumenta las pérdidas de carga y limita el caudal que llega al cilindro. Los racores, distribuidores y conexiones también pueden introducir restricciones.

    Presión y carga desplazada

    La presión debe generar fuerza suficiente para mover la carga y vencer los rozamientos. Cuando la fuerza disponible está demasiado cerca de la fuerza necesaria, el cilindro acelera peor, pierde velocidad o puede detenerse.

    Reguladores de caudal y escape

    Los reguladores controlan la velocidad restringiendo el paso del aire. En la mayoría de los cilindros de doble efecto se regula el aire de escape para conseguir un movimiento más estable. Los silenciadores obstruidos también pueden limitar la evacuación del aire y reducir la velocidad.

    Rozamiento y amortiguación

    El estado de las juntas, las guías, la lubricación y las cargas laterales afectan al rozamiento. La amortiguación de final de carrera también reduce la velocidad durante la última parte del recorrido para limitar los impactos.

    Errores frecuentes al calcular la velocidad

    • Utilizar el caudal del compresor en lugar del caudal realmente disponible en la válvula o en el cilindro.
    • Introducir directamente un caudal expresado en NL/min sin convertirlo a caudal efectivo.
    • Utilizar la misma superficie para el avance y el retroceso sin descontar el área del vástago.
    • Ignorar las pérdidas de carga producidas por tubos, racores, reguladores y silenciadores.
    • Suponer que aumentar la presión siempre aumentará proporcionalmente la velocidad.
    • No comprobar que el cilindro tiene fuerza suficiente para mover la carga con margen.
    • Ajustar incorrectamente la orientación de los reguladores de caudal.
    • Comparar el resultado teórico sin consultar el rango de velocidad admitido por el fabricante.

    Preguntas frecuentes sobre la velocidad de un cilindro neumático

    ¿Cómo se calcula la velocidad de un cilindro neumático?

    La velocidad teórica se calcula dividiendo el caudal volumétrico real entre la superficie útil del pistón:

    v = Q / A

    Para obtener un resultado coherente, el caudal y la superficie deben expresarse en unidades compatibles.

    ¿Qué datos necesito para utilizar la calculadora?

    Necesitas conocer el diámetro del cilindro, el diámetro del vástago, el caudal disponible en NL/min y la presión de trabajo en bar. El diámetro del vástago permite calcular correctamente la velocidad de retroceso.

    ¿Aumentar la presión hace que el cilindro se mueva más rápido?

    No necesariamente. La presión determina principalmente la fuerza disponible para mover la carga. La velocidad depende especialmente del caudal efectivo y de las restricciones presentes en la válvula, los tubos, los racores, los reguladores y el escape.

    ¿Por qué el retroceso puede ser más rápido que el avance?

    Durante el retroceso, el vástago reduce la superficie útil sobre la que actúa el aire. Al ser menor la superficie, un mismo caudal produce una velocidad teórica superior. Sin embargo, el resultado real también depende del caudal disponible y de las restricciones del circuito.

    ¿Cómo se calcula el caudal necesario para alcanzar una velocidad determinada?

    El cálculo puede realizarse invirtiendo la fórmula de velocidad:

    Q real = v × A

    Si se necesita expresar el resultado como caudal normalizado, puede utilizarse la siguiente aproximación:

    Q normal ≈ Q real × (presión manométrica + 1)

    El resultado debe incrementarse con un margen que considere las pérdidas de carga y las condiciones reales de funcionamiento.

    ¿Por qué la velocidad real no coincide con la calculada?

    La fórmula no reproduce completamente el comportamiento dinámico del aire comprimido. La carga, los rozamientos, la caída de presión, la capacidad de la válvula, el diámetro de los tubos, los reguladores y la amortiguación pueden modificar considerablemente la velocidad.

    Conclusión

    La velocidad de un cilindro neumático se puede estimar relacionando el caudal efectivo con la superficie útil del pistón. Para obtener un cálculo coherente es necesario diferenciar entre avance y retroceso y convertir correctamente el caudal normalizado a las condiciones de presión de trabajo.

    La calculadora ofrece un valor teórico útil para el predimensionamiento, pero la velocidad real dependerá de la carga, la válvula, los tubos, los racores, los reguladores, el escape y las pérdidas de carga de la instalación.

    Si el cilindro no alcanza la velocidad esperada, no conviene aumentar la presión sin analizar primero el caudal disponible y las posibles restricciones del circuito. Para completar el dimensionamiento, también deben comprobarse la fuerza necesaria, el consumo de aire y el diámetro interior del tubo.

    Si el cilindro no alcanza la velocidad esperada, también conviene revisar el artículo diámetro del tubo neumático.

    Para completar el dimensionamiento, es fundamental definir correctamente el diámetro de un cilindro neumático.

    Si ya conoces la velocidad teórica, el siguiente paso práctico es ajustar la velocidad del cilindro con reguladores de caudal en avance y retroceso.

    Velocidad cilindro neumático

  • Cómo calcular el consumo de aire en un cilindro neumático (fórmula + calculadora + ejemplo)

    Tiempo de lectura: 5min

    El consumo de aire en un cilindro neumático es un factor clave en el diseño de cualquier instalación.

    Calcular el consumo aire cilindro neumático es clave para dimensionar correctamente el compresor, las válvulas, los tubos y el coste energético de la instalación

    Un cálculo incorrecto puede provocar caídas de presión por falta de caudal, bajo rendimiento de la máquina o sobredimensionamiento del compresor.

    En esta guía puedes calcularlo mediante la fórmula paso a paso o utilizar directamente nuestra calculadora de consumo de aire de un cilindro neumático.

    Además del consumo propio de los cilindros, las fugas de aire comprimido pueden aumentar de forma importante el consumo total de la instalación.

    Calcular el consumo de aire de un cilindro neumático ayuda a dimensionar correctamente el compresor.

    ¿De qué depende el consumo de un cilindro neumático?

    • Diámetro del cilindro
    • Carrera
    • Presión de trabajo
    • Número de ciclos por minuto
    • Dos puntos que se suelen pasar por alto:
      • El tubo hay que tenerlo en cuenta a la hora del cálculo, no deja de ser un depósito que hay que llenar en cada ciclo y grandes longitudes de tubo pueden hacer una diferencia
      • También influyen pérdidas y fugas en el sistema, es difícil de calcular, pero debemos dejar un margen de seguridad para que la instalación no se quede justa

    Fórmula para calcular el consumo de aire comprimido

    Q=ALnPQ = A \cdot L \cdot n \cdot P

    Como aplicar la fórmula:

    • Q = consumo de aire
    • A = superficie del pistón
    • L = carrera
    • n = ciclos por minuto
    • P = presión absoluta

    Cálculo de la superficie del cilindro neumático

    A=πD24A = \frac{\pi D^2}{4}

    Ejemplo de cálculo del consumo de aire comprimido

    Supongamos un cilindro de:

    • Diámetro: 50 mm
    • Carrera: 500 mm
    • Presión: 6 bar
    • Ciclos: 10 por minuto

    Calculando el volumen y teniendo en cuenta ambos sentidos del movimiento, obtenemos un consumo aproximado de aire de X litros/min.

    Muy importante: A la hora de dimensionar no solo hay que tener en cuenta cuantos ciclos por minuto hace, también hay que tener en cuenta en cuanto tiempo hace estos ciclos, no es lo mismo hacer 10 ciclos por minuto por que ida y vuelta tarda 6 segundos, que hacer 10 ciclos por minuto, tardando 2s en ida y vuelta y 4 s de espera, la velocidad va determinada por el caudal, por tanto una mayor velocidad supondrá una necesidad mayor de caudal.

    Calculadora de consumo de aire de un cilindro neumático

    Puedes usar esta calculadora para estimar el consumo de aire de un cilindro neumático introduciendo el diámetro, la carrera, la presión de trabajo y los ciclos por minuto.

    Calculadora de consumo de aire en cilindro neumático

    Introduce los datos del cilindro para estimar el consumo de aire en NL/min.

    Introduce los datos y pulsa calcular.
    Nota: El cálculo es orientativo. Para dimensionar compresores o instalaciones reales conviene añadir un margen del 20-30% por fugas, pérdidas de carga y simultaneidad de consumos.

    Consumo de aire en cilindros de doble efecto

    En cilindros de doble efecto, el consumo debe calcularse en ambos sentidos, teniendo en cuenta que el lado del vástago tiene menor superficie debido a la superficie ocupada por el vástago.

    Errores comunes al calcular el consumo de aire comprimido

    • No considerar ambos movimientos
    • No usar presión absoluta
    • Ignorar margen para fugas (siempre hay)
    • No tener en cuenta pérdidas del sistema
    • No tener en cuenta el consumo del tubo, longitudes largas de tubo y diámetros grandes pueden suponer una diferencia importante

    Consejo práctico para calcular el consumo correctamente

    En aplicaciones industriales, es habitual añadir un margen del 20–30% sobre el consumo calculado para evitar problemas de suministro, esto nos da margen para fluctuaciones en el consumo, y margen para las fugas adicionales que se irán generando.

    Además del diámetro y la carrera del cilindro, el diámetro del tubo neumático influye en el caudal disponible y en las pérdidas de presión.

    Debes tener en cuenta también que un exceso de presión aumenta el consumo aire cilindro neumático, subir la presión sin motivo no suele ser la solución del problema y se debe investigar la causa raíz.

    Te puede interesar averiguar donde se generan las perdidas y unos de los puntos puede ser el grupo de filtraje o las fugas en la instalación.

    ¿Cómo reducir el consumo de aire en un cilindro neumático?

    Reducir el consumo de aire en un cilindro neumático permite disminuir el coste energético de la instalación y mejorar la eficiencia del sistema. Algunas medidas habituales son ajustar correctamente la presión de trabajo, evitar sobredimensionar el cilindro, reducir recorridos innecesarios y minimizar fugas de aire comprimido. También es importante seleccionar correctamente el diámetro del tubo neumático y utilizar reguladores de caudal adecuados.

    consumo aire cilindro neumático
  • Fuerza de un cilindro neumático: fórmula, calculadora y ejemplo práctico

    INTRODUCCIÓN

    Calcular la fuerza de un cilindro neumático es fundamental para dimensionar correctamente cualquier sistema. En este artículo encontrarás la fórmula, ejemplos prácticos y una tabla de referencia a 6 bar.

    Un error en este cálculo puede provocar fallos de funcionamiento, falta de rendimiento o incluso daños en el sistema.

    En este artículo explico cómo calcularla de forma sencilla, con ejemplos prácticos.

    Antes de dimensionar correctamente un actuador, es clave entender cómo afecta la velocidad de un cilindro neumático al comportamiento del sistema.

    ¿De qué depende la fuerza de un cilindro neumático?

    La fuerza de un cilindro neumático depende principalmente de la presión de trabajo y de la superficie del émbolo.

    Cuanto mayor sea el diámetro del cilindro, mayor será la superficie sobre la que actúa el aire comprimido y, por tanto, mayor será la fuerza disponible.

    En la práctica también hay que tener en cuenta pérdidas por rozamiento, caída de presión, carga lateral, velocidad de trabajo y margen de seguridad. Por eso, la fuerza real disponible puede ser inferior a la fuerza teórica calculada.

    La fuerza de un cilindro neumático no debe calcularse solo de forma teórica, sino teniendo en cuenta las condiciones reales de trabajo de la instalación.

    Además de la fuerza, también conviene revisar la velocidad del cilindro neumático, ya que el caudal disponible puede limitar el movimiento real del actuador.

    Fórmula para calcular la fuerza de un cilindro neumático

    F=PAF = P \cdot A

    Explicación:

    • F = Fuerza (N)
    • P = Presión (Pa o bar)
    • A = Superficie del émbolo (m²)

    CÓMO CALCULAR LA SUPERFICIE

    A=πD24A = \frac{\pi D^2}{4}

    Donde D es el diámetro del cilindro.

    Como referencia, 6 bar equivalen aproximadamente a 0,6 N/mm². El bar es una unidad de presión muy utilizada en neumática industrial.

    Calculadora de fuerza de cilindro neumático

    Puedes usar esta calculadora para estimar la fuerza de avance y retroceso de un cilindro neumático según el diámetro, la presión de trabajo y el diámetro del vástago.

    Calculadora de fuerza de cilindro neumático

    Introduce el diámetro del cilindro, la presión de trabajo y, si aplica, el diámetro del vástago para calcular la fuerza teórica de avance y retroceso.

    Introduce los datos y pulsa calcular.
    Nota: el resultado es orientativo. La fuerza real puede variar por rozamientos, presión efectiva, pérdidas de carga, estado del cilindro, juntas, velocidad y condiciones de trabajo.

    EJEMPLO REAL

    Supongamos un cilindro de 50 mm de diámetro trabajando a 6 bar.

    Calculamos la superficie del émbolo y aplicamos la fórmula para obtener la fuerza teórica.

    En este caso, la fuerza será aproximadamente de 1170 N.

    En la práctica, es recomendable aplicar un margen de seguridad del 20–30%. Esto en la practica no nos supone un alto sobrecoste pero nos asegura un margen para evitar errores.

    Si no tienes claro qué diámetro necesitas, puedes revisar la guía sobre cómo calcular el diámetro de un cilindro neumático.

    TABLA RÁPIDA

    Diámetro del émboloFuerza teórica a 6 barEquivalente aproximado
    16 mm121 N12,3 kgf
    20 mm188 N19,2 kgf
    25 mm295 N30,0 kgf
    32 mm483 N49,2 kgf
    40 mm754 N76,9 kgf
    50 mm1.178 N120,1 kgf
    63 mm1.870 N190,7 kgf
    80 mm3.016 N307,5 kgf
    100 mm4.712 N480,5 kgf
    125 mm7.363 N750,8 kgf

    Estos valores son teóricos. Para dimensionar correctamente una aplicación real conviene aplicar un margen de seguridad, especialmente si hay rozamientos, guías externas, desalineaciones, variaciones de presión o movimientos rápidos.

    Si el cilindro trabaja con muchos ciclos por minuto, también es importante calcular el consumo de aire para dimensionar correctamente la instalación.

    Ejemplo práctico de cálculo de fuerza

    Supongamos que queremos calcular la fuerza teórica de avance de un cilindro neumático de 50 mm de diámetro trabajando a 6 bar.

    Primero calculamos la superficie del émbolo:

    A = π × D² / 4

    A = 3,1416 × 50² / 4

    A = 1.963,5 mm²

    Como 6 bar equivalen aproximadamente a 0,6 N/mm², aplicamos la fórmula:

    F = P × A

    F = 0,6 × 1.963,5

    F = 1.178 N

    Por tanto, un cilindro neumático de 50 mm trabajando a 6 bar puede desarrollar una fuerza teórica de avance aproximada de 1.178 N.

    En una aplicación real no conviene dimensionar el cilindro justo al límite. Si necesitas mover una carga equivalente a 1.000 N, elegir un cilindro que entregue exactamente 1.000 N te dejaría sin margen frente a pérdidas, rozamientos o caídas de presión.

    Como criterio práctico, es recomendable aplicar un margen de seguridad y elegir un diámetro superior cuando la aplicación tenga fricción, guías, carga lateral o movimientos rápidos.

    Diferencia entre fuerza de avance y fuerza de retroceso

    En un cilindro neumático de doble efecto, la fuerza de avance y la fuerza de retroceso no siempre son iguales.

    En el avance, el aire comprimido actúa sobre toda la superficie del émbolo. En el retroceso, hay que descontar la superficie ocupada por el vástago, por lo que la superficie útil es menor.

    Por este motivo, la fuerza de retroceso suele ser inferior a la fuerza de avance.

    La fórmula simplificada para la fuerza de retroceso es:

    F = P × (A émbolo – A vástago)

    Este punto es importante cuando el cilindro debe empujar y tirar con cargas similares. En esos casos no basta con revisar solo la fuerza de avance.

    Si la aplicación requiere fuerza en ambos sentidos, conviene comprobar por separado la fuerza de avance y la fuerza de retroceso. Esto es especialmente importante en sistemas de elevación, prensado, desplazamiento de piezas o mecanismos donde el cilindro trabaja con carga durante la carrera de retorno.

    ERRORES COMUNES

    • No considerar rozamientos
    • No aplicar margen de seguridad
    • Usar presión teórica en vez de real
    • No tener en cuenta pérdidas

    Si quieres ver cómo aplicar este cálculo en la selección real, puedes revisar como seleccionar tipos de cilindros.

    Conclusión:

    El cálculo de la fuerza es un paso básico pero crítico en cualquier sistema neumático.

    Una correcta estimación evita problemas y garantiza el funcionamiento adecuado del sistema.

    Además, el rendimiento del sistema también depende del consumo de aire en cilindros neumáticos.

    fuerza de un cilindro neumático

    Preguntas frecuentes sobre la fuerza de un cilindro neumático

    ¿Qué presión se usa normalmente para calcular la fuerza de un cilindro neumático?

    En muchas aplicaciones industriales se utiliza una presión de referencia de 6 bar, aunque la presión real puede variar según la instalación, la unidad de mantenimiento, la caída de presión y las condiciones de trabajo.

    ¿Por qué la fuerza real puede ser menor que la fuerza teórica?

    Porque en la práctica existen pérdidas por rozamiento, juntas, desalineaciones, velocidad de movimiento, carga lateral y variaciones de presión. Por eso es recomendable aplicar un margen de seguridad.

    ¿La fuerza de avance y retroceso es la misma?

    No siempre. En un cilindro de doble efecto, la fuerza de retroceso suele ser menor porque hay que descontar la superficie ocupada por el vástago.

    ¿Cómo puedo aumentar la fuerza de un cilindro neumático?

    Puedes aumentar la fuerza utilizando un cilindro de mayor diámetro o trabajando con una presión superior, siempre dentro de los límites permitidos por el componente y la instalación.

    ¿Qué margen de seguridad conviene aplicar?

    Depende de la aplicación, pero no conviene dimensionar un cilindro justo al límite. Si hay rozamientos, movimientos rápidos, guías, desalineaciones o variaciones de presión, es recomendable seleccionar un cilindro con fuerza superior a la mínima calculada.

    Como regla general suele aplicarse un 20/30% superior al valor calculado, pero siempre hay que ver en detalle la aplicación.
