  • Caída de presión en filtros neumáticos: causas, síntomas y solución

    Introducción

    Tienes todo aparentemente bajo control:

    • No hay fugas en el sistema.
    • Las líneas están bien dimensionadas.
    • El compresor trabaja dentro de parámetros normales.
    • La presión general parece correcta.

    Pero aun así, el caudal no llega como debería al punto de consumo.

    Antes de culpar al compresor, a la válvula o al diámetro del tubo, hay un elemento que muchas veces se pasa por alto:

    Los filtros de la unidad de mantenimiento neumática.

    Con el tiempo, los filtros se saturan de partículas, agua, aceite o suciedad. Cuando esto ocurre, aparece una pérdida de presión progresiva en la línea, el caudal disponible disminuye y el sistema empieza a trabajar peor.

    Además de revisar si el filtro está saturado, conviene comprobar si el nivel de filtrado elegido es adecuado para el tipo de componentes instalados.

    La caída de presión en filtros neumáticos es un problema habitual en instalaciones de aire comprimido cuando el filtro está saturado, sucio o mal dimensionado.

    Aunque el manómetro de entrada marque una presión correcta, el aire puede llegar con menos presión o menos caudal al cilindro, la válvula o la máquina. Esto provoca movimientos lentos, pérdida de fuerza, ciclos inestables y paradas difíciles de diagnosticar.

    En esta guía verás cómo detectar una caída de presión en filtros neumáticos, qué síntomas provoca y qué revisar dentro de la unidad de mantenimiento.

    Índice

    1. Qué ocurre cuando un filtro neumático se satura
    2. Por qué baja el caudal aunque la presión general parezca correcta
    3. Qué puede indicar el estado del filtro
    4. Síntomas de un filtro neumático saturado
    5. Qué revisar en la unidad de mantenimiento
    6. Errores comunes
    7. Checklist rápido de revisión
    8. Conclusión

    Qué ocurre cuando un filtro neumático se satura

    El filtro de una unidad de mantenimiento neumática tiene una función sencilla pero crítica: retener partículas, condensados y contaminantes antes de que lleguen a válvulas, cilindros, reguladores, soplados o herramientas neumáticas.

    El problema es que el filtro no mantiene siempre el mismo comportamiento.

    A medida que acumula suciedad, agua o aceite, aumenta la resistencia al paso del aire y con ellos la caída de presión en filtros neumáticos.

    El resultado es claro:

    Filtro saturado → mayor pérdida de carga → menor caudal disponible → peor rendimiento del sistema

    Esto puede provocar que una instalación aparentemente correcta tenga problemas de caudal en los puntos de consumo.

    caída de presión en filtros neumáticos

    Por qué baja el caudal aunque la presión general parezca correcta

    Uno de los errores más habituales es mirar solo el manómetro general de la instalación.

    Puedes tener una presión aparentemente correcta antes del filtro, pero una caída significativa después del filtro cuando hay demanda de aire.

    Esto ocurre especialmente cuando:

    • Hay consumo elevado.
    • El filtro está sucio.
    • El cartucho filtrante está saturado.
    • El vaso acumula condensados.
    • La unidad de mantenimiento está infradimensionada.
    • El caudal requerido por la aplicación ha aumentado.

    En reposo, la presión puede parecer correcta.

    Pero cuando el sistema demanda aire, el filtro saturado genera restricción y aparece la caída de presión.

    Si estás revisando problemas de caudal, también conviene comprobar el diámetro del tubo neumático y el dimensionamiento del compresor de aire.

    Qué puede indicar el estado del filtro

    El filtro no solo sirve para proteger la instalación.

    También puede darte información muy útil sobre lo que está ocurriendo antes de la unidad de mantenimiento.

    Presencia de aceite

    Si el filtro muestra presencia excesiva de aceite, puede indicar:

    • Problemas en la etapa de separación del compresor.
    • Arrastre de aceite en la red.
    • Mantenimiento deficiente del compresor.
    • Contaminación en la línea de aire.

    Esto es especialmente importante si la aplicación requiere aire limpio o si hay componentes sensibles aguas abajo.

    Presencia de agua

    Si aparece agua en el vaso o en el elemento filtrante, puede indicar:

    • Condensación excesiva.
    • Problemas de secado del aire.
    • Falta de purgas adecuadas.
    • Temperaturas variables en la red.
    • Secador insuficiente o mal mantenido.

    El agua en la instalación puede afectar a válvulas, cilindros, reguladores y sensores neumáticos.

    Presencia de partículas sólidas

    Si el filtro acumula partículas sólidas, puede ser síntoma de:

    • Oxidación en tuberías antiguas.
    • Suciedad en la red.
    • Instalación deteriorada.
    • Falta de filtrado previo.
    • Trabajos recientes en la línea sin limpieza posterior.

    Este punto es importante porque las partículas sólidas pueden provocar desgaste en juntas, obturadores, válvulas y cilindros.

    Síntomas de un filtro neumático saturado

    Un filtro saturado no siempre provoca un fallo inmediato.

    Normalmente genera una pérdida progresiva de rendimiento.

    Algunos síntomas típicos son:

    • Cilindros que se mueven más lento.
    • Herramientas neumáticas con menos fuerza.
    • Caídas de presión al activar varios consumidores.
    • Necesidad de subir la presión para mantener funcionamiento.
    • Compresor trabajando más tiempo.
    • Mayor consumo energético.
    • Diferencia de presión antes y después de la unidad de mantenimiento.
    • Reguladores que no mantienen presión estable.
    • Movimientos irregulares en actuadores.

    Si un cilindro neumático va lento, no siempre el problema está en el actuador. También puede haber restricciones en filtros, válvulas, racores o tubos. Puedes ampliar este punto en la guía sobre cómo ajustar la velocidad de un cilindro neumático.

    Qué revisar en la unidad de mantenimiento neumática

    Cuando sospeches de falta de caudal, revisa estos puntos:

    1. Estado visual del filtro

    Comprueba si el elemento filtrante está:

    • Oscurecido.
    • Saturado.
    • Con restos de aceite.
    • Con agua acumulada.
    • Con partículas visibles.
    • Obstruido por suciedad.

    2. Vaso del filtro

    Revisa si hay:

    • Agua acumulada.
    • Aceite.
    • Suciedad.
    • Grietas.
    • Problemas en la purga.
    • Condensado que no se evacúa correctamente.

    3. Diferencia de presión

    Si es posible, mide presión antes y después del filtro durante consumo real.

    La clave no es solo medir en reposo.

    Mide cuando la aplicación está trabajando.

    4. Caudal nominal de la unidad

    Asegúrate de que la unidad de mantenimiento está dimensionada para el caudal real de la instalación.

    Una unidad demasiado pequeña puede limitar el caudal aunque el filtro esté limpio.

    5. Frecuencia de sustitución

    El filtro debe revisarse y sustituirse según:

    • Horas de trabajo.
    • Calidad del aire.
    • Nivel de contaminación.
    • Condiciones ambientales.
    • Recomendaciones del fabricante.
    • Criticidad de la aplicación.

    No esperes a que el sistema falle para cambiarlo.

    Errores comunes

    Mirar solo la presión del compresor

    La presión del compresor no garantiza que el punto de consumo reciba el caudal necesario.

    Hay que revisar pérdidas en la red y componentes intermedios.

    Subir la presión para compensar

    Subir la presión puede ocultar temporalmente el problema, pero aumenta el consumo energético y puede agravar fugas.

    Antes de subir presión, revisa filtros, fugas, tubos y válvulas.

    No cambiar el cartucho filtrante

    Vaciar el vaso no es lo mismo que sustituir el elemento filtrante.

    Un filtro puede seguir saturado aunque no tenga agua visible en el vaso.

    Usar una unidad de mantenimiento demasiado pequeña

    Aunque esté limpia, una unidad infra dimensionada limita el caudal.

    El tamaño de rosca no basta: hay que revisar el caudal nominal.

    No investigar la causa de la contaminación

    Si el filtro se ensucia demasiado rápido, no basta con cambiarlo.

    Hay que revisar qué está generando esa contaminación.

    Checklist rápido de revisión

    Punto a revisarPregunta claveEstado
    Fugas¿La instalación está libre de fugas importantes?
    Tubos¿Las líneas están bien dimensionadas?
    Compresor¿Trabaja dentro de parámetros normales?
    Filtro¿El elemento filtrante está saturado?
    Vaso¿Hay agua, aceite o suciedad acumulada?
    Purga¿La purga funciona correctamente?
    Presión¿Hay caída de presión después del filtro?
    Caudal¿La unidad permite el caudal requerido?
    Aceite¿Hay presencia anormal de aceite?
    Agua¿Hay exceso de condensado?
    Partículas¿Hay indicios de oxidación o suciedad en la red?
    Mantenimiento¿Existe una frecuencia de sustitución definida?

    Preguntas frecuentes

    ¿Un filtro neumático saturado puede reducir el caudal?

    Sí. Cuando el filtro se satura, aumenta la pérdida de carga y disminuye el caudal disponible aguas abajo.

    ¿Por qué la presión parece correcta pero el cilindro va lento?

    Porque la presión en reposo puede ser correcta, pero durante el consumo aparece una caída de presión por restricción en filtros, tubos, válvulas o racores.

    ¿Cada cuánto hay que cambiar un filtro neumático?

    Depende de la calidad del aire, horas de trabajo y nivel de contaminación. Lo correcto es revisar periódicamente y sustituir antes de que genere pérdida de rendimiento.

    ¿Qué indica aceite en el filtro?

    Puede indicar arrastre de aceite desde el compresor o problemas en la separación previa del aire comprimido.

    ¿Qué indica agua en el filtro?

    Puede indicar condensación excesiva, problemas de secado o purgas insuficientes.

    ¿Qué indica suciedad sólida en el filtro?

    Puede indicar partículas en la red, oxidación interna o contaminación procedente de la instalación.

    Conclusión

    Si el sistema neumático pierde caudal pero no hay fugas, las líneas están bien dimensionadas y el compresor trabaja correctamente, revisa la unidad de mantenimiento.

    Un filtro saturado puede generar una pérdida de presión progresiva que reduce el caudal disponible en los puntos de consumo.

    Además, el estado del filtro aporta información muy valiosa sobre la salud de la instalación:

    • Aceite → posible problema de separación en el compresor.
    • Agua → posible problema de condensado o secado.
    • Partículas → posible deterioro u oxidación en la red.

    Revisar periódicamente los filtros no solo mantiene el rendimiento del sistema, también ayuda a detectar problemas antes de que afecten a toda la instalación.

    Guarda este consejo si trabajas con aire comprimido. A veces el problema no está en el compresor ni en el cilindro: está en un filtro saturado que nadie ha revisado.

    Para completar el diagnóstico de una instalación neumática, revisa también:

  • Cómo ajustar la velocidad de un cilindro neumático con reguladores de caudal

    Introducción

    Ajustar velocidad cilindro neumático correctamente es clave para evitar golpes, vibraciones y desgaste prematuro.

    Ajustar correctamente la velocidad de un cilindro neumático es clave para que una máquina trabaje de forma estable, segura y repetitiva.

    Un cilindro demasiado rápido puede provocar golpes, vibraciones, desgaste prematuro o problemas de seguridad.

    Un cilindro demasiado lento puede aumentar el tiempo de ciclo, reducir la productividad o indicar problemas de caudal, presión, tubo o válvula.

    En esta guía verás cómo ajustar la velocidad de un cilindro neumático con reguladores de caudal, dónde colocarlos, cómo regular avance y retroceso, y qué errores evitar en una aplicación industrial.

    Índice

    1. De qué depende la velocidad de un cilindro neumático
    2. Qué es un regulador de caudal neumático
    3. Regulación de entrada o regulación de escape
    4. Dónde colocar los reguladores de caudal
    5. Cómo ajustar la velocidad paso a paso
    6. Cómo regular el avance del cilindro
    7. Cómo regular el retroceso del cilindro
    8. Qué hacer si el cilindro va demasiado rápido
    9. Qué hacer si el cilindro va demasiado lento
    10. Errores comunes al ajustar velocidad
    11. Ejemplo práctico
    12. Checklist final
    13. Preguntas frecuentes
    14. Conclusión

    De qué depende la velocidad de un cilindro neumático

    La velocidad de un cilindro neumático no depende de un solo elemento.

    Depende del conjunto completo:

    • Presión de trabajo
    • Caudal disponible
    • Diámetro del cilindro
    • Carrera
    • Carga movida
    • Válvula neumática
    • Diámetro del tubo
    • Longitud de tubo
    • Reguladores de caudal
    • Escape de aire
    • Rozamientos mecánicos
    • Estado de juntas y guías

    Por eso, si un cilindro no se mueve como esperas, no debes culpar directamente al cilindro.

    Puede que el problema esté en la válvula, el tubo, los racores, los reguladores, las fugas o la presión disponible.

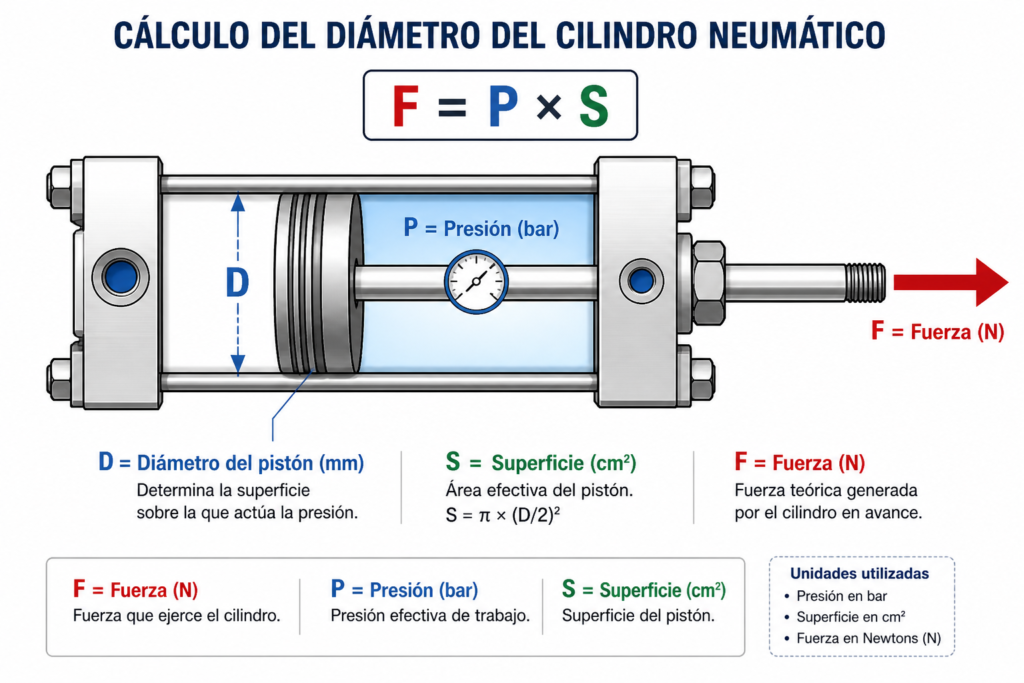

    Si necesitas revisar el cálculo base, puedes consultar la guía sobre cómo calcular la velocidad de un cilindro neumático.

    Si el cilindro mantiene una velocidad correcta pero golpea al final de carrera, el problema puede estar en la amortiguación del cilindro neumático.

    ajustar velocidad cilindro neumático

    Qué es un regulador de caudal neumático

    Un regulador de caudal neumático es un componente que permite limitar el paso de aire para controlar la velocidad de un actuador.

    En la práctica, se utiliza para ajustar:

    • Velocidad de avance
    • Velocidad de retroceso
    • Suavidad del movimiento
    • Golpes al final de carrera
    • Tiempo de ciclo
    • Comportamiento de la máquina

    El regulador de caudal no aumenta la fuerza del cilindro.

    Su función es controlar el caudal de aire que entra o sale de una cámara del cilindro.

    La fuerza depende principalmente de la presión y de la superficie efectiva del pistón. Puedes ampliar este punto en la guía sobre cómo calcular la fuerza de un cilindro neumático.

    Regulador de caudal unidireccional y bidireccional

    En neumática industrial, es muy habitual usar reguladores de caudal unidireccionales.

    Regulador de caudal unidireccional

    Permite paso libre en un sentido y regula el caudal en el sentido contrario.

    Normalmente incorpora:

    • Aguja de regulación
    • Antirretorno
    • Racor de conexión
    • Tornillo o ruleta de ajuste

    Es el más usado para controlar la velocidad de cilindros neumáticos.

    Regulador de caudal bidireccional

    Regula el paso de aire en ambos sentidos.

    Se usa menos en control de cilindros porque puede dificultar la respuesta del sistema si no se aplica correctamente.

    Regulación de entrada o regulación de escape

    Este punto es crítico y es un punto habitual de error.

    Puedes regular el aire de dos formas:

    • Regulando el aire que entra al cilindro
    • Regulando el aire que sale del cilindro

    Regulación de entrada

    Consiste en limitar el aire que entra en la cámara del cilindro.

    Puede parecer lógico, pero en la mayoría de casos no es la opción más estable.

    El problema es que el aire comprimido es compresible y la carga puede provocar movimientos irregulares si solo controlas la entrada.

    Regulación de escape

    Consiste en limitar el aire que sale de la cámara contraria del cilindro.

    En la mayoría de aplicaciones con cilindros de doble efecto, esta suele ser la forma más estable de controlar la velocidad.

    La cámara que se vacía actúa como una resistencia neumática y ayuda a suavizar el movimiento.

    Por eso, para ajustar la velocidad de un cilindro de doble efecto, normalmente se regula el escape.

    Dónde colocar los reguladores de caudal

    Lo más habitual es colocar reguladores de caudal directamente en las conexiones del cilindro.

    Esto permite regular por separado:

    • Avance
    • Retroceso

    En un cilindro de doble efecto hay dos cámaras:

    • Cámara trasera
    • Cámara delantera o lado vástago

    Cuando el cilindro avanza, una cámara se llena y la otra se vacía.

    Cuando retrocede, ocurre lo contrario.

    Por eso, con dos reguladores de caudal puedes ajustar de forma independiente el avance y el retroceso.

    Ajustar velocidad cilindro neumático paso a paso

    El ajuste debe hacerse con método.

    No conviene girar reguladores sin saber qué efecto tiene cada uno.

    Paso 1: identifica el movimiento

    Antes de tocar nada, observa:

    • ¿El problema está en avance?
    • ¿El problema está en retroceso?
    • ¿Va demasiado rápido?
    • ¿Va demasiado lento?
    • ¿Golpea al final?
    • ¿Se mueve a tirones?
    • ¿La velocidad cambia entre ciclos?

    Paso 2: identifica los reguladores

    Localiza los reguladores conectados al cilindro.

    Normalmente habrá uno en cada puerto del cilindro.

    Si están montados correctamente para regulación de escape, cada regulador controlará la velocidad del movimiento contrario a la cámara que está evacuando aire.

    Paso 3: empieza con baja velocidad

    Para un ajuste seguro, empieza cerrando parcialmente el regulador y abre poco a poco.

    No arranques con el regulador totalmente abierto si hay riesgo de impacto o golpe mecánico.

    Muy importante tener en cuenta que la evolución de regulación no es lineal y varía mucho de un fabricante a otro.

    Esta gráfica enseña un ejemplo de un regulador donde indica el caudal en l/min en relación con las vueltas de ajuste n

    Paso 4: ajusta avance

    Activa el avance del cilindro y ajusta lentamente hasta conseguir la velocidad deseada.

    Haz varios ciclos para comprobar repetibilidad.

    Paso 5: ajusta retroceso

    Haz lo mismo con el retroceso.

    No asumas que avance y retroceso deben tener la misma velocidad.

    En muchos casos interesa que sean distintas.

    Paso 6: verifica con carga real

    El ajuste debe comprobarse con la carga real de trabajo.

    Un cilindro puede moverse bien en vacío y comportarse de forma distinta cuando mueve una pieza, empuja una carga o trabaja contra rozamiento.

    Paso 7: revisa impactos al final de carrera

    Si hay golpes al final, no basta con cerrar reguladores sin criterio.

    También debes revisar:

    • Amortiguación del cilindro
    • Carga movida
    • Velocidad final
    • Topes mecánicos
    • Presión de trabajo
    • Masa en movimiento

    Cómo regular el avance del cilindro

    Para ajustar el avance de un cilindro de doble efecto, debes controlar el aire que sale de la cámara contraria.

    En términos prácticos:

    • El aire entra por una cámara para empujar el pistón.
    • La cámara opuesta debe evacuar aire.
    • Si limitas ese escape, reduces la velocidad de avance.

    Este método suele dar un movimiento más estable que limitar solo la entrada de aire.

    La velocidad también dependerá del caudal que permita la válvula neumática. Si la válvula es demasiado pequeña, el cilindro puede ir lento aunque los reguladores estén abiertos. Puedes ampliar este punto en cómo elegir una válvula neumática

    Cómo regular el retroceso del cilindro

    El retroceso se ajusta de forma similar.

    Durante el retroceso:

    • Se alimenta la cámara delantera o lado vástago.
    • Se evacua la cámara trasera.
    • Regulando el escape de la cámara trasera controlas la velocidad de retroceso.

    Es habitual que el retroceso tenga una fuerza distinta al avance, porque en el lado del vástago la superficie efectiva es menor.

    Esto puede afectar tanto a la fuerza como al comportamiento del movimiento.

    Si necesitas revisar esta diferencia, consulta la guía sobre cómo calcular la fuerza de un cilindro neumático.

    Qué hacer si el cilindro va demasiado rápido

    Si el cilindro va demasiado rápido, revisa lo siguiente:

    1. Cierra parcialmente el regulador de caudal

    Hazlo poco a poco.

    No cierres completamente de golpe si la máquina está en ciclo automático.

    2. Comprueba si estás regulando el sentido correcto

    Un error habitual es ajustar el regulador equivocado.

    Si el regulador está montado para escape, puede que el regulador de un puerto controle el movimiento contrario al que esperabas.

    3. Revisa la amortiguación

    Si el cilindro golpea al final de carrera, puede que el problema no sea solo la velocidad media, sino la falta de amortiguación.

    4. Revisa la carga

    Cuanta más masa se mueve, más importante es controlar la velocidad y la deceleración final.

    5. Revisa topes mecánicos

    En aplicaciones con impacto, puede ser necesario usar topes externos o amortiguadores adicionales.

    Qué hacer si el cilindro va demasiado lento

    Si el cilindro va demasiado lento, no abras reguladores sin revisar el sistema completo.

    Puede haber varias causas.

    1. Regulador demasiado cerrado

    Comprueba si el regulador está limitando excesivamente el caudal.

    2. Presión insuficiente

    Mide presión real en el punto de uso.

    No te fíes solo de la presión del compresor.

    3. Válvula con caudal insuficiente

    Una válvula pequeña puede limitar el movimiento.

    4. Tubo demasiado pequeño o demasiado largo

    El tubo también puede limitar el caudal.

    Si hay tramos largos o diámetros pequeños, revisa la guía sobre qué diámetro de tubo neumático elegir.

    5. Fugas en la instalación

    Las fugas pueden reducir presión disponible y empeorar el comportamiento del cilindro.

    Puedes revisar este punto en la guía sobre cómo detectar fugas de aire comprimido.

    6. Rozamientos o problemas mecánicos

    No todo es neumática.

    También puede haber:

    • Guías mecánicas duras
    • Desalineación
    • Carga lateral
    • Juntas deterioradas
    • Suciedad
    • Falta de mantenimiento

    Ejemplo práctico de ajuste

    Supongamos una aplicación con:

    • Cilindro de doble efecto
    • Diámetro 50 mm
    • Carrera 200 mm
    • Válvula 5/2
    • Reguladores de caudal en ambos puertos
    • Presión de trabajo 6 bar
    • Movimiento de avance demasiado rápido
    • Retroceso correcto

    Diagnóstico

    El problema está solo en el avance.

    No hace falta tocar ambos reguladores.

    Primero hay que identificar qué regulador controla el escape durante el avance.

    Ajuste

    1. Activar avance en modo manual o mantenimiento.
    2. Cerrar ligeramente el regulador correspondiente.
    3. Repetir varios ciclos.
    4. Verificar que no hay tirones.
    5. Comprobar que no golpea al final de carrera.
    6. Verificar comportamiento con carga real.

    Resultado esperado

    El cilindro debe avanzar de forma suave, sin golpes y con un tiempo de ciclo compatible con la aplicación.

    Errores comunes al ajustar la velocidad

    Regular la entrada en lugar del escape

    En muchos cilindros de doble efecto, regular el escape da un movimiento más estable.

    Tocar ambos reguladores a la vez

    Si cambias avance y retroceso a la vez, luego no sabes qué ajuste ha corregido o empeorado el problema.

    No probar con carga real

    El ajuste en vacío no siempre sirve para producción.

    Usar la presión para controlar velocidad

    La presión debe ajustarse según fuerza necesaria, no como método principal de regulación de velocidad.

    Para velocidad, lo correcto es trabajar con caudal.

    Ignorar el tubo y la válvula

    Un regulador abierto no sirve de mucho si la válvula, el tubo o el racor limitan el caudal.

    Cerrar demasiado el regulador

    Cerrar en exceso puede generar movimientos lentos, irregulares o poco repetitivos.

    No revisar la amortiguación

    Si hay golpes al final de carrera, puede que necesites ajustar la amortiguación, no solo reducir velocidad.

    Tabla rápida de diagnóstico

    Problema observadoPosible causaAcción recomendada
    Cilindro va muy rápidoRegulador demasiado abiertoCerrar parcialmente el regulador correcto
    Golpea al final de carreraVelocidad alta o mala amortiguaciónRegular escape y revisar amortiguación
    Cilindro va lentoRegulador cerrado, falta de caudal o presiónRevisar regulador, presión, válvula y tubo
    Movimiento a tironesRegulación incorrecta o rozamientoRevisar escape, regulación a la entrada y no al escape, revisar carga y guiado
    Avance bien, retroceso malAjuste incorrecto en un solo sentidoRegular solo el sentido afectado
    Cambia la velocidad entre ciclosPresión inestable o fugasRevisar red, fugas y compresor
    No mejora aunque abras reguladorRestricción en válvula, tubo o racorRevisar caudal de componentes

    Checklist para ajustar la velocidad de un cilindro neumático

    PuntoPregunta claveEstado
    Movimiento¿El problema está en avance o retroceso?
    Regulador¿He identificado qué regulador controla cada sentido?
    Escape¿Estoy regulando el aire de escape?
    Presión¿La presión real es estable?
    Válvula¿La válvula permite el caudal necesario?
    Tubo¿El diámetro del tubo es adecuado?
    Racores¿Los racores no limitan el paso?
    Carga¿He probado con carga real?
    Amortiguación¿Hay golpes al final de carrera?
    Fugas¿Hay pérdidas de aire en el circuito?
    Repetibilidad¿El movimiento se repite igual en varios ciclos?
    Seguridad¿El ajuste se ha hecho en modo seguro?

    Preguntas frecuentes sobre ajustar la velocidad de un cilindro neumático

    ¿Cómo se regula la velocidad de un cilindro neumático?

    Normalmente se regula con reguladores de caudal, controlando el aire que sale de la cámara contraria al movimiento.

    ¿Es mejor regular la entrada o el escape?

    En la mayoría de cilindros de doble efecto, es más estable regular el escape.

    ¿Por qué mi cilindro neumático va demasiado rápido?

    Puede deberse a reguladores demasiado abiertos, falta de amortiguación, poca carga, presión elevada o ausencia de control de caudal.

    ¿Por qué mi cilindro neumático va lento?

    Puede deberse a falta de caudal, presión baja, regulador cerrado, tubo pequeño, válvula insuficiente, fugas o rozamiento mecánico.

    ¿Puedo controlar la velocidad bajando la presión?

    No es lo recomendable. La presión afecta a la fuerza. Para controlar velocidad se debe regular caudal.

    ¿Necesito un regulador por cada puerto del cilindro?

    En cilindros de doble efecto suele ser habitual usar dos reguladores para ajustar avance y retroceso de forma independiente, pero no es necesario.

    Conclusión

    Ajustar la velocidad de un cilindro neumático no consiste en girar reguladores al azar.

    El método correcto es:

    1. Identificar si el problema está en avance o retroceso
    2. Localizar el regulador correspondiente
    3. Regular preferiblemente el escape
    4. Ajustar poco a poco
    5. Probar con carga real
    6. Verificar impactos, estabilidad y repetibilidad
    7. Revisar válvula, tubo, presión y fugas si el ajuste no funciona

    Un buen ajuste mejora la estabilidad de la máquina, reduce golpes, evita desgaste prematuro y ayuda a mantener un ciclo productivo fiable.

    Guarda esta guía si trabajas con neumática industrial. Un mal ajuste de velocidad puede hacer que un cilindro correctamente seleccionado funcione con golpes, lentitud o movimientos inestables.

    Para completar el diagnóstico y ajuste de un sistema neumático, revisa también estas guías:

  • Cómo elegir válvula neumática correctamente: tipos, vías y errores comunes

    Tiempo de lectura: 5 min

    Elegir válvula neumática correctamente es clave para controlar el movimiento de cilindros, actuadores, pinzas, soplados o sistemas de vacío.

    Una válvula mal seleccionada puede provocar movimientos lentos, falta de fuerza, consumo excesivo de aire, fugas, problemas de seguridad o ciclos inestables.

    En esta guía verás cómo elegir una válvula neumática paso a paso: número de vías, posiciones, tipo de accionamiento, caudal, presión, bobina, montaje y errores habituales. Una de las decisiones más habituales es elegir entre una válvula 5/2 vs una 5/3 según si necesitas solo avance/retroceso o también una posición central.

    Si tienes que revisar esto para tu aplicación te dejamos este enlace a un artículo comparativa:

    Válvula neumática 5/2 vs 5/3: esquemas y aplicaciones

    ¿Qué vas a encontrar en esta guía?

    1. Qué función tiene una válvula neumática
    2. Qué datos necesitas antes de elegir una válvula
    3. Herramienta de selección
    4. Diferencia entre válvulas 3/2, 5/2 y 5/3
    5. Válvula monoestable o biestable
    6. Tipo de accionamiento: manual, neumático o eléctrico
    7. Caudal de la válvula y velocidad del cilindro
    8. Presión de trabajo y rango de funcionamiento
    9. Bobinas, tensión y conexión eléctrica
    10. Montaje individual o isla de válvulas
    11. Ejemplo práctico de selección
    12. Errores comunes
    13. Checklist final
    14. Preguntas frecuentes

    Qué función tiene una válvula neumática

    Una válvula neumática controla el paso del aire comprimido dentro de un circuito.

    Su función principal es dirigir el aire hacia una cámara u otra del actuador para generar movimiento.

    En una instalación neumática, la válvula puede controlar:

    • Cilindros de simple efecto
    • Cilindros de doble efecto
    • Cilindros guiados
    • Actuadores rotativos
    • Pinzas neumáticas
    • Soplados
    • Sistemas de vacío
    • Bloqueos o enclavamientos

    La válvula no solo abre o cierra el paso de aire. También influye directamente en la velocidad, el consumo, el tiempo de respuesta y la estabilidad del movimiento.

    Por eso, si un cilindro no funciona correctamente, no basta con revisar solo el cilindro. También hay que revisar la válvula, los racores, el tubo, la presión y el caudal disponible.

    Qué datos necesitas antes de elegir una válvula neumática

    Antes de seleccionar una válvula, necesitas conocer varios datos de la aplicación.

    Como mínimo:

    • Tipo de actuador
    • Simple efecto o doble efecto
    • Presión de trabajo
    • Caudal necesario
    • Velocidad requerida
    • Número de ciclos por minuto
    • Tensión eléctrica disponible
    • Tipo de conector
    • Tipo de mando
    • Condiciones ambientales
    • Espacio disponible
    • Tipo de montaje
    • Necesidad de mantenimiento o sustitución rápida

    Elegir una válvula solo por el tamaño de rosca es un error habitual.

    La rosca importa, pero no garantiza que la válvula tenga el caudal adecuado para mover correctamente el actuador.

    Elegir una válvula neumática correctamente depende del tipo de actuador, las vías necesarias, la posición de reposo, el accionamiento, el caudal, la presión y el comportamiento de la máquina ante una pérdida de señal o presión.

    Selector guiado para elegir una válvula neumática

    Antes de entrar en la teoría, puedes usar este selector guiado para obtener una recomendación orientativa sobre si necesitas una válvula 3/2, 5/2, 5/3, monoestable, biestable, manual, neumática o eléctrica.

    Selector guiado de válvula neumática

    Responde a estas preguntas para obtener una recomendación orientativa sobre qué tipo de válvula neumática puede encajar mejor en tu aplicación: 3/2, 5/2, 5/3, normalmente cerrada, normalmente abierta, monoestable, biestable, manual, neumática o eléctrica.

    Paso 1 de 7

    Paso 1: ¿Qué elemento vas a controlar?

    Este punto define la familia de válvula más probable.

    Paso 2: ¿Necesitas una posición central?

    Este paso aplica cuando vas a controlar un cilindro de doble efecto.

    Paso 3: ¿Qué tipo de centro necesitas en la válvula 5/3?

    La posición central cambia el comportamiento del cilindro cuando la válvula está en reposo o en parada intermedia.

    Paso 2: ¿Qué tipo de válvula 3/2 necesitas?

    Este paso aplica para cilindros de simple efecto, soplado de aire y vacío/eyector.

    Paso 4: ¿Qué debe pasar al quitar la señal?

    Esto ayuda a decidir entre válvula monoestable, biestable o una solución con seguridad adicional.

    Paso 5: ¿Cómo quieres accionar la válvula?

    Paso 6: ¿Qué tensión de bobina necesitas?

    Este paso aparece cuando has elegido accionamiento eléctrico.

    Paso 7: ¿La aplicación necesita mucho caudal?

    El caudal de la válvula influye directamente en la velocidad del cilindro, el soplado o el actuador.

    Paso 8: ¿Qué presión o condición de trabajo tendrá la aplicación?

    Paso 9: ¿Qué ocurre si se pierde señal o presión?

    Este paso no debe ignorarse si hay riesgo para personas, máquina o producto.

    Recomendación orientativa

    Tipo de válvula recomendada
    Estado / centro recomendado
    Configuración recomendada
    Accionamiento
    Tensión de bobina
    Puntos críticos a revisar

    Importante: esta recomendación es orientativa. Antes de seleccionar una válvula real, revisa siempre la ficha técnica del fabricante: caudal nominal, presión de trabajo, tensión de bobina, conexiones, escape, entorno, montaje y requisitos de seguridad.

    Diferencia entre válvulas 3/2, 5/2 y 5/3

    El número de vías y posiciones define cómo se comporta la válvula.

    Válvula 3/2

    Una válvula 3/2 tiene:

    • 3 vías
    • 2 posiciones

    Normalmente se usa para controlar cilindros de simple efecto, soplados o señales neumáticas.

    Tiene una entrada de presión, una salida hacia el actuador y un escape.

    Cuándo usar una válvula 3/2

    Úsala cuando:

    • Controlas un cilindro de simple efecto
    • Necesitas una señal neumática
    • Quieres activar/desactivar un soplado o vacío
    • Solo necesitas alimentar una cámara
    Elegir válvula neumática 3/2

    Válvula 5/2

    Una válvula 5/2 tiene:

    • 5 vías
    • 2 posiciones

    Es la más habitual para controlar cilindros de doble efecto.

    Tiene una entrada de presión, dos salidas hacia el cilindro y dos escapes.

    Si la aplicación utiliza un cilindro de doble efecto, consulta esta guía para elegir una válvula 5/2 para un cilindro neumático.

    Válvula neumática 5/2: cómo elegirla para un cilindro

    Cuándo usar una válvula 5/2

    Úsala cuando:

    • Controlas un cilindro de doble efecto
    • Necesitas avance y retroceso
    • Quieres movimiento en ambos sentidos
    • La aplicación requiere control estándar de actuador

    Si estás seleccionando un actuador, revisa primero esta guía sobre tipos de cilindros neumáticos.

    Válvula 5/3

    Una válvula 5/3 tiene:

    • 5 vías
    • 3 posiciones

    Se utiliza cuando se necesita una posición central adicional.

    Según el tipo de centro, puede ser:

    • Centro cerrado
    • Centro a escape
    • Centro presurizado

    Cuándo usar una válvula 5/3

    Úsala cuando:

    • Necesitas detener el cilindro en una posición intermedia
      • 5/3 Centro cerrado
    • Quieres descargar las cámaras en posición central
      • 5/3 centro a escape
    • Necesitas una función de seguridad o bloqueo
    • El proceso requiere mayor control del actuador

    Importante: una 5/3 no siempre garantiza una parada precisa en posición intermedia. La compresibilidad del aire y la carga pueden afectar al posicionamiento.

    Además, aunque podamos realizar paradas intermedias, hay que tener en cuenta que NO se considera una función de seguridad por si sola.

    Si tienes que revisar tu función de seguridad te puede interesar este artículo explicativo con los tipos de funciones:

    Funciones de seguridad neumática: tabla práctica y ejemplos

    Válvula monoestable o biestable: ¿Cuál elegir?

    Además del número de vías, debes decidir si la válvula será monoestable o biestable.

    Válvula monoestable

    Una válvula monoestable vuelve a su posición inicial cuando desaparece la señal de mando.

    Normalmente tiene:

    • Una bobina
      • !!No confundir con las 5/3, aunque tienen 2 bobinas normalmente son de tipo monoestable¡¡
    • Retorno por muelle

    Ventajas

    • Comportamiento seguro y previsible
    • Vuelve a posición inicial si se pierde la señal
    • Fácil de diagnosticar

    Cuándo usarla

    Úsala cuando quieres que, al quitar la señal eléctrica, el sistema vuelva a una posición definida.

    Válvula biestable

    Una válvula biestable mantiene su última posición aunque desaparezca la señal de mando.

    Normalmente tiene:

    • Dos bobinas
    • Sin retorno por muelle principal

    Ventajas

    • Mantiene posición
    • Puede reducir consumo eléctrico de bobina
    • Útil en determinadas secuencias

    Riesgos

    • Si se corta alimentación, puede quedarse en la última posición
    • Requiere lógica de control clara
    • Puede generar errores si no se entiende bien su comportamiento

    Cuándo usarla

    Úsala cuando necesitas que la válvula mantenga la última orden de avance o retroceso.

    Tipo de accionamiento: manual, neumático o eléctrico

    Las válvulas pueden accionarse de distintas formas.

    Accionamiento manual

    Se activa mediante pulsador, palanca, selector o pedal.

    Se usa en:

    • Pruebas
    • Puestos manuales
    • Mantenimiento
    • Aplicaciones simples

    Accionamiento neumático

    Se activa mediante una señal de aire.

    Se usa en:

    • Lógica neumática
    • Ambientes donde no interesa usar electricidad
    • Sistemas antiguos
    • Aplicaciones especiales

    Accionamiento eléctrico

    Se activa mediante una bobina.

    Es el más habitual en automatización industrial moderna.

    Se usa con:

    • PLC
    • Relés
    • Módulos de salida
    • Islas de válvulas
    • Sistemas descentralizados

    En la mayoría de máquinas automatizadas, lo normal es usar electroválvulas controladas desde PLC.

    Caudal de la válvula y velocidad del cilindro

    El caudal de la válvula es uno de los puntos más importantes.

    Una válvula puede tener la rosca correcta y aun así no permitir suficiente caudal.

    Si la válvula limita el caudal, el cilindro puede moverse más lento de lo esperado.

    El caudal necesario depende de:

    • Diámetro del cilindro
    • Carrera
    • Velocidad requerida
    • Presión de trabajo
    • Tubo utilizado
    • Racores
    • Reguladores de caudal
    • Número de ciclos

    Si estás intentando ajustar el movimiento de un actuador, revisa también la guía sobre cómo calcular la velocidad de un cilindro neumático.

    Presión de trabajo y rango de funcionamiento

    Cada válvula tiene un rango de presión admisible.

    Debes comprobar:

    • Presión mínima de pilotaje
    • Presión máxima admisible
    • Presión real de trabajo
    • Si es apta para trabajar con vacío
    • Caídas de presión en la red
    • Calidad del aire

    Una válvula puede no conmutar correctamente si la presión es demasiado baja.

    También puede deteriorarse si trabaja fuera de su rango permitido.

    Este punto se conecta con el diseño general de la instalación y con la selección del compresor. Si necesitas revisar la capacidad de generación de aire, puedes consultar este artículo sobre cómo seleccionar un compresor de aire.

    Bobinas, tensión y conexión eléctrica

    En electroválvulas, la bobina es un punto crítico.

    Debes revisar:

    • Tensión de alimentación
    • Corriente continua o alterna
    • Consumo eléctrico
    • Tipo de conector
    • Protección IP
    • LED de diagnóstico
    • Supresión de picos
    • Compatibilidad con el PLC

    Tensiones habituales:

    TensiónUso habitual
    24 V DCAutomatización industrial moderna
    110 V ACAlgunas instalaciones industriales
    230 V ACInstalaciones antiguas o específicas
    12 V DCAplicaciones móviles o especiales

    En automatización industrial, lo más habitual suele ser 24 V DC.

    Montaje individual o isla de válvulas

    Las válvulas pueden montarse de forma individual o agrupadas en islas de válvulas.

    Válvula individual

    Recomendable cuando:

    • Hay pocos actuadores
    • La aplicación es sencilla
    • Se busca sustitución rápida
    • No hay muchas señales neumáticas
    • Es para un actuador que se encuentra alejado

    Isla de válvulas

    Recomendable cuando:

    • Hay muchos actuadores
    • Se quiere reducir cableado, tubos y tiempo de instalación
    • Se busca diagnóstico
    • Se integra con bus de campo
    • Se necesita modularidad
    • Hay muchas señales concentradas
    • Se requiere de integración de funciones en el terminal

    En máquinas con muchos actuadores, una isla de válvulas suele ser más ordenada que muchas válvulas individuales repartidas sin criterio y reduce de forma importante el tiempo de instalación.

    Relación entre válvula, tubo y cilindro

    La válvula no trabaja sola.

    Forma parte de un conjunto:

    Compresor → tratamiento de aire → válvula → tubo → cilindro

    Si uno de estos elementos está mal dimensionado, todo el sistema puede funcionar mal.

    Por ejemplo:

    • Válvula pequeña → limita caudal
    • Tubo pequeño → pérdida de presión
    • Cilindro grande → requiere más aire
    • Racor restrictivo → reduce paso útil
    • Presión baja → menor fuerza disponible

    Por eso, al seleccionar una válvula también conviene revisar el diámetro de tubo neumático y el consumo de aire en cilindros neumáticos.

    Ejemplo práctico de selección

    Supongamos una aplicación con:

    • Cilindro de doble efecto
    • Diámetro 50 mm
    • Carrera 200 mm
    • Movimiento de avance y retroceso
    • Control desde PLC
    • Tensión disponible 24 V DC
    • Velocidad media
    • Instalación industrial estándar

    Selección orientativa

    En este caso tendría sentido utilizar:

    • Válvula 5/2
    • Accionamiento eléctrico
    • Bobina 24 V DC
    • Caudal suficiente para el cilindro
    • Racores y tubo coherentes con el caudal necesario
    • Reguladores de caudal si se necesita ajustar velocidad

    Si se quiere que el cilindro vuelva a una posición segura al quitar señal, elegiría una válvula monoestable.

    Si se quiere mantener la última posición, podría valorarse una biestable, pero con cuidado en la lógica de seguridad.

    Tabla rápida de selección

    AplicaciónVálvula recomendada
    Cilindro de simple efecto3/2
    Cilindro de doble efecto5/2
    Cilindro con parada central5/3
    Soplado simple2/2 o 3/2 según circuito
    Vacío con eyectorSegún esquema del generador de vacío
    Control desde PLCElectroválvula
    Mando manualVálvula manual
    Muchos actuadoresIsla de válvulas
    Posición segura al perder señalMonoestable
    Mantener última posiciónBiestable

    Errores comunes al elegir una válvula neumática

    Elegir solo por rosca

    Una rosca G1/8, G1/4 o similar no garantiza que la válvula tenga el caudal necesario.

    Me encuentro muy habitualmente que me solicitan válvulas por la rosca solo basado en experiencia, sin hacer cálculos del caudal real de la aplicación y esto puede llevar a errores de funcionamiento.

    Hay que revisar el caudal nominal.

    No diferenciar 3/2, 5/2 y 5/3

    Cada configuración sirve para una función distinta.

    Usar una válvula incorrecta puede provocar un circuito mal diseñado.

    No revisar la tensión de bobina

    Instalar una bobina de tensión incorrecta puede impedir el funcionamiento o dañar el componente.

    Usar biestable sin entender la lógica

    Las válvulas biestables mantienen posición.

    Esto puede ser útil, pero también peligroso si no se considera qué ocurre ante pérdida de señal o parada de emergencia.

    Ignorar el caudal

    Una válvula con poco caudal puede hacer que el cilindro vaya lento aunque todo lo demás esté bien.

    No revisar escapes

    Los escapes deben estar bien gestionados.

    En algunos casos conviene usar silenciadores, reguladores de escape o conducción de aire de escape.

    No considerar el entorno

    Polvo, humedad, lavado, temperatura o ambientes agresivos pueden requerir protecciones especiales.

    Checklist para elegir una válvula neumática

    PuntoPregunta claveEstado
    Actuador¿Qué elemento voy a controlar?
    Tipo de cilindro¿Simple efecto o doble efecto?
    Vías¿Necesito 3/2, 5/2 o 5/3?
    Posición¿Monoestable o biestable?
    Accionamiento¿Manual, neumático o eléctrico?
    Bobina¿La tensión es correcta?
    Caudal¿La válvula permite la velocidad requerida?
    Presión¿Trabaja dentro del rango permitido?¿Voy a trabajar con vacío?
    Montaje¿Individual o isla de válvulas?
    Conexión¿Rosca, racores y tubo son coherentes?
    Escape¿Necesito silenciador o regulación de escape?
    Entorno¿Requiere protección especial?
    Seguridad¿Qué pasa si se pierde la señal o presión?
    Mantenimiento¿Es accesible y fácil de sustituir?

    Preguntas frecuentes sobre válvulas neumáticas

    ¿Qué válvula necesito para un cilindro de simple efecto?

    Normalmente una válvula 3/2, porque solo necesitas alimentar y descargar una cámara.

    ¿Qué válvula necesito para un cilindro de doble efecto?

    Normalmente una válvula 5/2, porque necesitas controlar avance y retroceso.

    ¿Cuándo se usa una válvula 5/3?

    Cuando se necesita una posición central adicional, por ejemplo para bloquear, descargar o mantener una condición intermedia según el tipo de centro.

    ¿Qué diferencia hay entre monoestable y biestable?

    La monoestable vuelve a su posición inicial cuando desaparece la señal. La biestable mantiene la última posición hasta recibir una nueva orden.

    ¿Qué tensión de bobina es más habitual?

    En automatización industrial moderna suele ser habitual 24 V DC.

    ¿La válvula afecta a la velocidad del cilindro?

    Sí. Si la válvula no permite suficiente caudal, el cilindro puede moverse más lento de lo esperado.

    Conclusión

    Elegir una válvula neumática correctamente requiere revisar mucho más que la rosca.

    La secuencia correcta es:

    1. Definir el actuador
    2. Elegir vías y posiciones
    3. Decidir monoestable o biestable
    4. Definir accionamiento
    5. Revisar tensión de bobina
    6. Comprobar caudal
    7. Validar presión de trabajo
    8. Revisar montaje, tubos, racores y escapes
    9. Considerar seguridad y mantenimiento

    Una válvula bien seleccionada mejora la fiabilidad del sistema, permite controlar correctamente el actuador y evita problemas de velocidad, presión y consumo.

    Además del caudal de la válvula, la velocidad real del cilindro se ajusta normalmente mediante reguladores de caudal instalados en el actuador.

    Guarda esta guía si trabajas con neumática industrial. Una válvula mal seleccionada puede hacer que un cilindro correctamente dimensionado funcione peor de lo esperado.

    Para completar el diseño de tu sistema neumático, revisa también estas guías:

  • Cómo detectar fugas de aire comprimido y cuánto dinero te pueden costar

    Tiempo de lectura: 10 min

    Introducción

    Las fugas de aire comprimido son uno de los costes ocultos y una de las principales causas de perdidas de eficiencia más habituales en una instalación neumática.

    Una pequeña fuga puede parecer poco importante, pero si está activa 24 horas al día durante meses, acaba generando un coste energético considerable.

    El problema es que muchas fugas de aire comprimido pasan desapercibidas: racores, tubos, válvulas, cilindros, purgas, unidades de mantenimiento o conexiones mal apretadas pueden perder aire sin que nadie lo detecte a tiempo.

    Las válvulas neumáticas también pueden ser puntos habituales de fuga si existen juntas deterioradas, escapes internos o conexiones defectuosas.

    En esta guía verás cómo detectar fugas de aire comprimido, qué síntomas indican que tienes pérdidas en la instalación y cómo estimar cuánto dinero pueden estar costando.

    Si un cilindro cambia de velocidad entre ciclos, además de ajustar reguladores de caudal conviene revisar posibles fugas y caídas de presión.

    Si no encuentras fugas pero sigues teniendo caída de presión, revisa si el filtro neumático está saturado o limita el caudal.

    Si no hay fugas de aire comprimido pero la presión cae durante el ciclo, también conviene revisar el nivel de filtrado y el estado de la unidad de mantenimiento.

    Índice

    1. Por qué las fugas de aire comprimido son un problema serio
    2. Dónde suelen aparecer las fugas
    3. Síntomas de una instalación con fugas
    4. Métodos para detectar fugas de aire comprimido
    5. Cómo estimar el coste de una fuga
    6. Ejemplo práctico de coste anual
    7. Tabla orientativa de fugas y coste
    8. Cómo reducir fugas en una instalación neumática
    9. Errores comunes
    10. Checklist de revisión
    11. Preguntas frecuentes
    12. Conclusión
    fugas de aire comprimido

    Por qué las fugas de aire comprimido son un problema serio

    El aire comprimido es una energía muy útil, pero también cara.

    Para generar aire comprimido necesitas electricidad, compresor, tratamiento de aire, secado, filtrado, distribución y mantenimiento.

    Cuando existe una fuga, todo ese proceso se está utilizando para alimentar una pérdida que no aporta ningún valor productivo.

    Una fuga puede provocar:

    • Mayor consumo eléctrico del compresor
    • Más horas de funcionamiento
    • Caídas de presión
    • Menor rendimiento de los actuadores
    • Ciclos más lentos
    • Más desgaste del compresor
    • Más condensados
    • Más mantenimiento
    • Menor eficiencia energética

    Además, una instalación con fugas puede llevarte a pensar que necesitas un compresor más grande cuando realmente el problema está en la red.

    Antes de ampliar capacidad, conviene revisar si la instalación tiene pérdidas. Si estás revisando la capacidad de tu instalación, también puedes consultar la guía sobre cómo seleccionar un compresor de aire.

    Calculadora de coste por fugas de aire comprimido

    Puedes usar esta calculadora para estimar el coste energético de una fuga de aire comprimido introduciendo la presión de trabajo, el diámetro aproximado de la fuga y el coste eléctrico.

    Calculadora de coste por fugas de aire comprimido

    Introduce la presión de trabajo, el diámetro aproximado de la fuga y el coste energético para estimar el caudal perdido y el coste económico anual.

    Introduce los datos y pulsa calcular.
    Nota: cálculo orientativo basado en fuga continua, aire a temperatura ambiente, descarga a atmósfera, compresor con consumo específico aproximado de 7 kW por cada m³/min y funcionamiento 24 h/día. El coste real puede variar según compresor, presión, rendimiento, simultaneidad y horas reales de trabajo.

    Fugas de aire comprimido : causas habituales

    Las fugas pueden aparecer en muchos puntos de la instalación.

    Los puntos más habituales son:

    • Racores mal apretados
    • Tubos cortados de forma irregular
    • Tubos dañados o doblados
    • Uniones rápidas desgastadas
    • Válvulas con desgaste interno
    • Cilindros con juntas deterioradas
    • Reguladores de presión
    • Filtros y vasos de unidades de mantenimiento
    • Purgas automáticas defectuosas
    • Mangueras flexibles
    • Pistolas de soplado
    • Colectores
    • Tomas de aire no utilizadas
    • Roscas sin sellado adecuado

    En máquinas con muchas maniobras neumáticas, también es habitual encontrar fugas en zonas sometidas a vibración, movimiento o manipulación frecuente.

    Síntomas de una instalación con fugas

    No siempre se escucha una fuga claramente.

    Algunos síntomas típicos son:

    • El compresor arranca con demasiada frecuencia
    • La presión baja aunque no haya producción
    • Hay ruido de aire en zonas de máquina
    • Los cilindros pierden fuerza o velocidad
    • Los actuadores trabajan de forma irregular
    • Hay que subir la presión para que la máquina funcione
    • El consumo eléctrico del compresor aumenta
    • La red tarda más en alcanzar presión
    • Hay más condensados de lo habitual
    • Se detectan caídas de presión en puntos alejados

    Si un cilindro no alcanza la velocidad esperada, no siempre el problema está en el propio actuador. También puede estar relacionado con caudal insuficiente, pérdidas de presión o un diámetro de tubo neumático incorrecto.

    Métodos para detectar fugas de aire comprimido

    Existen varios métodos para localizar fugas.

    1. Detección auditiva

    Es el método más básico.

    Consiste en escuchar posibles escapes de aire durante paradas o momentos de baja producción.

    Ventajas:

    • No requiere herramientas
    • Es rápido
    • Puede detectar fugas grandes

    Limitaciones:

    • No detecta fugas pequeñas
    • Es difícil en entornos ruidosos
    • Depende mucho del operario

    Es útil como primera revisión, pero no debería ser el único método

    2. Agua jabonosa

    Consiste en aplicar agua jabonosa en uniones, racores o puntos sospechosos.

    Si aparecen burbujas, hay fuga.

    Ventajas:

    • Económico
    • Fácil de aplicar
    • Útil en puntos concretos

    Limitaciones:

    • No sirve para revisar grandes instalaciones rápidamente
    • Puede ensuciar la máquina
    • No siempre es adecuado en zonas eléctricas o sensibles
    • Requiere acceder físicamente al punto de fuga

    Es útil para confirmar una fuga localizada, pero no es lo más eficiente para inspecciones completas.

    3. Detector ultrasónico de fugas

    Los detectores ultrasónicos captan el sonido de alta frecuencia generado por el aire al escapar por una fuga.

    Ventajas:

    • Muy útil en entornos industriales
    • Permite localizar fugas pequeñas
    • Funciona aunque haya ruido ambiente
    • Agiliza inspecciones
    • Permite revisar instalaciones grandes

    Limitaciones:

    • Requiere equipo específico
    • Requiere cierta práctica
    • El coste inicial es mayor que otros métodos

    Para una planta industrial, suele ser el método más profesional y eficiente.

    4. Medición del consumo en reposo

    Este método consiste en medir cuánto aire consume la instalación cuando no debería estar consumiendo.

    Por ejemplo:

    • Máquina parada
    • Sin ciclos neumáticos activos
    • Red presurizada
    • Compresor o caudalímetro registrando consumo

    Si hay consumo en reposo, probablemente existen fugas.

    Este método no te dice dónde está la fuga, pero sí te ayuda a saber si tienes un problema global.

    5. Control del ciclo de carga del compresor

    Otra forma sencilla es observar el comportamiento del compresor.

    Si el compresor arranca y para con frecuencia cuando no hay producción, puede haber fugas significativas.

    Este método es útil para detectar que existe un problema, aunque no permite localizar el punto exacto.

    Cómo estimar el coste de una fuga de aire comprimido

    El coste de una fuga depende de varios factores:

    • Tamaño del orificio de fuga
    • Presión de trabajo
    • Horas de funcionamiento
    • Rendimiento del compresor
    • Coste eléctrico
    • Tiempo durante el que la fuga permanece sin reparar

    No hace falta buscar una precisión absoluta desde el primer momento.

    Lo importante es entender que incluso fugas pequeñas, mantenidas durante muchas horas, pueden tener impacto económico.

    Una forma sencilla de estimarlo es:

    Coste anual aproximado = Potencia extra consumida × horas/año × coste eléctrico

    Pero en la práctica, para mantenimiento, suele ser más útil trabajar con tablas orientativas y priorizar las fugas más grandes.

    Ejemplo práctico de coste anual

    Supongamos una instalación con varias fugas pequeñas que obligan al compresor a trabajar más tiempo.

    Datos orientativos:

    Potencia extra estimada: 1 kW
    Horas de funcionamiento al año: 4.000 h
    Coste eléctrico estimado: 0,15 €/kWh

    Cálculo:

    1 kW × 4.000 h × 0,15 €/kWh = 600 €/año

    Resultado:

    Una pérdida equivalente a 1 kW continuo puede costar alrededor de 600 €/año.

    Y esto solo para 1 kW extra.

    En instalaciones grandes, con múltiples fugas, el coste puede escalar rápidamente.

    Tabla orientativa de impacto de fugas

    Esta tabla es orientativa. El coste real depende de presión, horas de uso, coste eléctrico y eficiencia del compresor.

    Tipo de fugaImpacto habitualPrioridad
    Fuga apenas audiblePérdida pequeña, pero acumulativaMedia
    Fuga audible claraConsumo energético innecesarioAlta
    Fuga en racor o tubo principalPuede afectar a presión y caudalAlta
    Fuga en purga automáticaPuede pasar desapercibida mucho tiempoAlta
    Fuga en cilindroPuede afectar al movimiento y consumoMedia/Alta
    Fuga en línea principalAlto impacto en toda la redMuy alta
    Fugas múltiples pequeñasGran impacto acumuladoMuy alta

    Tabla rápida de estimación económica

    Puedes usar esta tabla como referencia simple para priorizar.

    Situación detectadaCoste potencialAcción recomendada
    Una fuga pequeña aisladaBajo/medioReparar en mantenimiento programado
    Varias fugas pequeñasMedio/altoPlan de revisión completo
    Fuga audible constanteAltoReparar cuanto antes
    Compresor arranca sin producciónAltoAuditar instalación
    Caída de presión frecuenteAltoRevisar red, fugas y consumo
    Necesidad de subir presiónAltoRevisar fugas antes de aumentar presión
    Fuga en red principalMuy altoPrioridad inmediata

    Cómo reducir fugas en una instalación neumática

    Detectar fugas es solo una parte del trabajo.

    También hay que evitar que vuelvan a aparecer.

    1. Revisar racores y tubos

    Muchos problemas vienen de:

    • Tubos mal cortados
    • Tubos dañados
    • Racores reutilizados
    • Curvaturas excesivas
    • Vibración
    • Conexiones mal insertadas

    El corte del tubo debe ser limpio y perpendicular.

    2. Elegir componentes adecuados

    No todos los tubos, racores y válvulas sirven para cualquier entorno.

    Debes revisar:

    • Presión máxima
    • Temperatura
    • Compatibilidad química
    • Radio de curvatura
    • Vibración
    • Movimiento
    • Resistencia mecánica

    3. Reducir presión innecesaria

    Trabajar a más presión de la necesaria aumenta el consumo y agrava las fugas.

    Si una aplicación puede trabajar correctamente a menor presión, conviene ajustarla.

    Pero esto debe hacerse con criterio, porque reducir presión también afecta a la fuerza de un cilindro neumático.

  • Qué diámetro de tubo neumático elegir y por qué importa

    Elegir bien el diámetro tubo neumático es clave para evitar pérdidas de caudal, caídas de presión y movimientos lentos en cilindros neumáticos.

    Un tubo demasiado pequeño puede provocar caídas de presión, pérdida de velocidad, movimientos irregulares y falta de fuerza en los actuadores.

    Un tubo demasiado grande no siempre mejora el sistema y puede aumentar el volumen de aire, el coste y el tiempo de respuesta.

    En esta guía verás cómo elegir el diámetro de tubo neumático adecuado según el caudal, la longitud de la línea, la presión de trabajo, la velocidad requerida y el tipo de aplicación.

    Si hay caídas de presión en la red, además del diámetro del tubo conviene revisar posibles fugas de aire comprimido en racores, tubos y válvulas.

    El diámetro del tubo debe estar alineado con el caudal que permite la válvula neumática y con la velocidad requerida por el actuador.

    Aunque el diámetro del tubo sea correcto, el ajuste final de velocidad suele realizarse mediante reguladores de caudal en el cilindro.

    Si el caudal no llega correctamente al punto de consumo, además del diámetro del tubo conviene revisar el estado de los filtros de la unidad de mantenimiento.

    Índice

    1. Por qué importa el diámetro del tubo neumático
    2. Qué pasa si el tubo es demasiado pequeño
    3. Qué pasa si el tubo es demasiado grande
    4. Factores que influyen en la elección del diámetro
    5. Relación entre diámetro de tubo, caudal y velocidad
    6. Tabla orientativa de diámetros habituales
    7. Ejemplo práctico de selección
    8. Errores comunes
    9. Checklist final
    10. Preguntas frecuentes
    diámetro tubo neumático

    Calculadoras para dimensionar un tubo neumático

    ¿Qué caudal puede circular por mi tubo?

    El diámetro interior del tubo neumático influye directamente en el caudal disponible.
    Un tubo demasiado pequeño puede provocar caída de presión, pérdida de velocidad en el cilindro y tiempos de ciclo más largos.

    Esta calculadora permite estimar de forma orientativa el caudal disponible según la presión de trabajo, el diámetro interior del tubo y la longitud aproximada de la línea.

    Calculadora de caudal estimado en tubo neumático

    Calcula de forma orientativa el caudal de aire que puede circular por un tubo neumático según la presión de trabajo y el diámetro interior.

    bar
    mm
    m
    Introduce los datos y pulsa calcular.
    Nota técnica: el resultado es una estimación orientativa para aire comprimido descargando a presión atmosférica. En instalaciones reales el caudal puede variar por pérdidas de carga, racores, curvas, válvulas, reguladores y longitud del tubo.

    ¿Qué diámetro de tubo necesito para un caudal determinado?

    Calculadora de diámetro de tubo neumático según caudal

    Calcula de forma orientativa el diámetro interior mínimo de un tubo neumático según el caudal necesario, la presión de trabajo, la longitud de la línea y la caída de presión máxima admisible.

    Nl/min
    bar
    m
    bar
    Introduce los datos de la instalación y pulsa Calcular diámetro recomendado.
    Importante: el resultado es una estimación para predimensionamiento. El cálculo considera la pérdida de carga en un tramo recto de tubo. Racores, curvas, distribuidores, válvulas, reguladores y otros elementos pueden aumentar la pérdida de presión real de la instalación.

    Por qué importa el diámetro del tubo neumático

    El tubo neumático es el camino por el que circula el aire comprimido hasta válvulas, cilindros, ventosas, soplados o herramientas neumáticas.

    Si el tubo no está bien dimensionado, el sistema puede tener problemas aunque el compresor, la válvula y el cilindro estén correctamente seleccionados.

    El diámetro tubo neumñático afecta directamente a:

    • El caudal disponible
    • La pérdida de presión
    • La velocidad del actuador
    • El tiempo de respuesta
    • El consumo de aire
    • La estabilidad del movimiento
    • La eficiencia energética de la instalación

    En aplicaciones con cilindros neumáticos, este punto es especialmente importante porque el caudal disponible influye directamente en la velocidad de un cilindro neumático.

    Qué pasa si el diámetro tubo neumático es demasiado pequeño

    Un tubo demasiado pequeño limita el paso de aire.

    Esto puede provocar:

    • Caída de presión en el punto de uso
    • Cilindros más lentos de lo esperado
    • Movimientos irregulares
    • Falta de fuerza efectiva
    • Mayor tiempo de ciclo
    • Mayor esfuerzo del compresor
    • Dificultad para regular correctamente la velocidad

    El problema es que muchas veces el fallo no se detecta a simple vista.

    La instalación puede parecer correcta, pero el cilindro no alcanza la velocidad esperada o pierde fuerza en determinadas fases del ciclo.

    Antes de culpar al cilindro, conviene revisar si el diámetro del tubo y el caudal disponible son adecuados.

    Qué pasa si el diámetro tubo neumático es demasiado grande

    Sobredimensionar el tubo tampoco siempre es la mejor solución.

    Un diámetro excesivo puede provocar:

    • Mayor volumen de aire en la línea
    • Mayor coste de instalación
    • Más espacio ocupado
    • Respuesta menos rápida en algunas aplicaciones
    • Mayor volumen a llenar y vaciar en cada ciclo
    • Mayor dificultad de integración en máquinas compactas

    En líneas principales de distribución puede tener sentido usar diámetros mayores para reducir pérdidas de presión.

    Pero en conexiones cortas hacia actuadores, hay que equilibrar caudal, respuesta, espacio y coste.

    Factores que influyen en la elección del diámetro

    No existe un único diámetro válido para todas las aplicaciones.

    La elección depende de varios factores.

    1. Caudal necesario

    Cuanto mayor sea el caudal necesario, mayor deberá ser el diámetro interior del tubo.

    El caudal depende de:

    • Tamaño del cilindro
    • Velocidad requerida
    • Carrera
    • Número de ciclos
    • Tipo de actuador
    • Consumo de aire de la aplicación

    Si todavía no has calculado el consumo, revisa primero esta guía sobre consumo de aire en cilindros neumáticos.

    2. Longitud del tubo

    A mayor longitud, mayor pérdida de presión.

    Por eso, un tubo que funciona correctamente en 0,5 metros puede quedarse corto si la línea mide 5 o 10 metros.

    Como criterio general:

    • Tubo corto → menor pérdida de carga
    • Tubo largo → más pérdida de presión
    • Mayor longitud → conviene revisar diámetro y caudal

    3. Presión de trabajo

    La presión disponible también influye.

    No es lo mismo alimentar una aplicación a 6 bar reales que a 4 bar.

    Si trabajas con poca presión disponible, cualquier pérdida en el tubo afecta más al comportamiento del actuador.

    Este punto se relaciona directamente con el dimensionamiento del compresor y de la red de aire. Puedes revisarlo en la guía sobre cómo seleccionar un compresor de aire.

    4. Velocidad requerida

    Si necesitas movimientos rápidos, necesitas suficiente caudal.

    Y para tener caudal suficiente, el tubo no debe ser una restricción.

    Un cilindro puede estar bien dimensionado en fuerza y diámetro, pero moverse lento si el tubo, la válvula o los reguladores limitan el caudal.

    5. Diámetro del cilindro

    Cuanto mayor sea el cilindro, mayor volumen de aire necesitará llenar y vaciar.

    Por tanto, los cilindros de mayor diámetro suelen requerir tubos de mayor sección si se quiere mantener una buena velocidad.

    Si estás seleccionando el actuador, revisa también la guía sobre cómo elegir el diámetro de un cilindro neumático.

    6. Tipo de aplicación

    No todas las aplicaciones tienen la misma exigencia.

    Por ejemplo:

    • Un cilindro pequeño de bloqueo puede trabajar con tubo pequeño
    • Un cilindro grande y rápido necesita más caudal
    • Un soplado continuo puede requerir mayor sección
    • Una ventosa de vacío puede ser sensible a pérdidas
    • Una herramienta neumática puede necesitar mucho caudal puntual

    Relación entre diámetro de tubo, caudal y velocidad

    El aire comprimido necesita circular con suficiente caudal hasta el consumidor.

    Si el tubo es demasiado estrecho, se genera una restricción.

    La consecuencia práctica es:

    Tubo pequeño → menor caudal disponible → caída de presión → movimiento más lento o débil

    Pero tampoco debes pensar que “más grande siempre es mejor”.

    La selección correcta busca equilibrio entre:

    • Caudal necesario
    • Longitud del tubo
    • Presión disponible
    • Tiempo de respuesta
    • Coste
    • espacio disponible
    • facilidad de montaje

    Diámetro tubo neumático: tabla orientativa por aplicación

    Esta tabla es orientativa y sirve como referencia inicial.

    Diámetro exterior del tuboUso típico orientativo
    4 mmSeñales neumáticas, pilotajes, cilindros muy pequeños, conexiones cortas
    6 mmCilindros pequeños, sensores, aplicaciones de bajo consumo
    8 mmCilindros medianos, actuadores estándar, uso industrial frecuente
    10 mmCilindros medianos/grandes, mayor caudal, líneas algo más largas
    12 mmActuadores grandes, alto caudal, alimentación a grupos o válvulas
    16 mm o másDistribución principal, colectores, líneas con alto consumo

    Importante: esta tabla no sustituye el cálculo. Es una guía rápida para no partir de cero.

    En aplicaciones críticas, con carreras largas, ciclos rápidos o alto consumo, conviene revisar caudal real y pérdidas de presión.

    Ejemplo práctico 1: cilindro pequeño

    Supongamos una aplicación con:

    • Cilindro pequeño
    • Carrera corta
    • Movimiento no crítico
    • Tubo de 0,5 m
    • Presión de trabajo de 6 bar

    En este caso, un tubo de diámetro exterior 4 mm o 6 mm puede ser suficiente, dependiendo del caudal necesario y de la velocidad requerida.

    Si el cilindro se mueve lento, antes de cambiar el cilindro conviene revisar:

    • Reguladores de caudal
    • Válvula
    • Tubo
    • Presión real en el punto de uso

    Ejemplo práctico 2: cilindro mediano con carrera rápida

    Supongamos:

    • Cilindro de diámetro medio
    • Carrera de 300 mm
    • Movimiento rápido
    • Tubo de 3 metros
    • Válvula alejada del actuador

    Aquí un tubo demasiado pequeño puede limitar claramente la velocidad.

    En este caso, probablemente convenga valorar un tubo de 8 mm o 10 mm, dependiendo del caudal necesario.

    También sería recomendable acercar la válvula al cilindro para reducir volumen y mejorar la respuesta.

    Ejemplo práctico 3: línea de alimentación a una isla de válvulas

    Supongamos que alimentas una isla de válvulas que controla varios actuadores.

    En este caso no estás alimentando un solo cilindro, sino varios consumidores.

    Aquí debes considerar:

    • Consumo total
    • Simultaneidad
    • Picos de demanda
    • Longitud de la línea
    • Pérdidas de presión

    Normalmente, la línea de alimentación a una isla de válvulas debe tener mayor diámetro que los tubos individuales hacia cada cilindro.

    Este punto está directamente relacionado con el dimensionamiento del compresor de aire y con el diseño de la red neumática.

    Errores comunes al elegir tubo neumático

    Elegir el tubo solo por costumbre

    Usar siempre 6 mm u 8 mm porque “es lo que hay en almacén” puede generar problemas.

    Cada aplicación tiene necesidades distintas de caudal, presión y velocidad.

    No considerar la longitud

    Cuanto más largo sea el tubo, mayor será la pérdida de presión y mayor el consumo de aire en la aplicación, incrementando los costes de producción.

    Un diámetro válido en una conexión corta puede no servir en una línea larga.

    Culpar al cilindro cuando el problema es el caudal

    Si el cilindro se mueve lento, no siempre significa que el cilindro sea incorrecto.

    El problema puede estar en:

    • Tubo pequeño
    • Válvula con poco caudal
    • Regulador mal ajustado
    • Pérdidas de presión
    • Filtros saturados

    Sobredimensionar sin criterio

    Poner tubo grande en todas partes aumenta coste, espacio y volumen de aire.

    Debe hacerse donde realmente aporta valor.

    No revisar racores y válvulas

    El tubo puede estar bien dimensionado, pero si el racor, la válvula o el regulador tienen paso reducido, seguirás teniendo restricción.

    El sistema completo debe tener coherencia.

    Checklist para elegir el diámetro de tubo neumático

    Antes de seleccionar el tubo, revisa:

    PuntoPregunta claveEstado
    Caudal¿Qué caudal necesita la aplicación?
    Presión¿Qué presión real hay en el punto de uso?
    Longitud¿Qué distancia hay entre válvula y actuador?
    Velocidad¿El actuador necesita movimiento rápido?
    Cilindro¿Qué diámetro y carrera tiene el cilindro?
    Ciclos¿Cuántos ciclos por minuto realiza?¿Cuanto tarde en hacer cada ciclo?
    Válvula¿La válvula permite el caudal necesario?
    Racores¿Los racores no limitan el paso?
    Reguladores¿Hay reguladores de caudal instalados?
    Entorno¿El tubo necesita resistencia a temperatura, químicos o flexión?
    Instalación¿Hay riesgo de pinzamiento, roce o curvatura excesiva?
    Eficiencia¿El diámetro elegido evita pérdidas innecesarias?

    Tabla rápida de decisión

    SituaciónRecomendación
    Cilindro pequeño y tubo corto4–6 mm puede ser suficiente
    Cilindro estándar industrial6–8 mm suele ser habitual
    Cilindro mediano con velocidad altaRevisar 8–10 mm
    Cilindro grande o carrera largaRevisar 10–12 mm
    Alimentación a isla de válvulasUsar diámetro superior al de los actuadores
    Línea principal de aireDimensionar por caudal total
    Soplado continuoRevisar consumo y caída de presión
    Problemas de velocidadComprobar tubo, válvula, racores y presión

    Preguntas frecuentes sobre el diámetro de tubo neumático

    ¿Qué diámetro de tubo neumático es el más habitual?

    En muchas aplicaciones industriales son habituales tubos de 6 mm y 8 mm de diámetro exterior, pero no deben elegirse por costumbre. Depende del caudal, la longitud y la velocidad requerida.

    ¿Un tubo más grande mejora siempre la instalación?

    No siempre. Puede reducir pérdidas de presión en algunos casos, pero también aumenta coste, volumen de aire y espacio ocupado.

    ¿Qué pasa si uso un tubo neumático demasiado pequeño?

    Puede provocar caída de presión, pérdida de velocidad, movimientos irregulares y falta de fuerza efectiva en el actuador.

    ¿Influye la longitud del tubo?

    Sí. A mayor longitud, mayor pérdida de presión. Por eso, en líneas largas puede ser necesario aumentar diámetro o revisar el diseño de la instalación.

    ¿El tubo afecta a la velocidad del cilindro?

    Sí. El diámetro del tubo afecta al caudal disponible y el caudal influye directamente en la velocidad del cilindro.

    ¿Debo dimensionar también los racores?

    Sí. No sirve de mucho usar un tubo grande si el racor, la válvula o el regulador tienen paso interno reducido.

    Conclusión

    El diámetro del tubo neumático no debe elegirse al azar.

    Un tubo demasiado pequeño limita el caudal y puede generar caída de presión, movimientos lentos y pérdida de rendimiento.

    Un tubo demasiado grande puede aumentar costes y volumen de aire sin aportar mejora real.

    La selección correcta debe considerar:

    1. Caudal necesario
    2. Presión real
    3. Longitud del tubo
    4. Velocidad requerida
    5. Tamaño del cilindro
    6. Ciclos de trabajo
    7. Válvulas, racores y reguladores
    8. Eficiencia energética

    Si estás diseñando una aplicación neumática, revisa siempre el tubo como parte del sistema completo, no como un componente secundario.

    Guarda esta guía si trabajas con neumática industrial. Una mala elección del tubo puede hacer que una aplicación bien calculada funcione peor de lo esperado.

    Para completar el diseño de tu sistema neumático, revisa también estas guías:

    Puedes consultar las especificaciones técnicas de tubos neumáticos industriales en el catálogo de Festo.

    Combinaciones de tubos flexibles y racores

  • Cómo seleccionar compresor de aire para una aplicación neumática

    Introducción

    Seleccionar correctamente un compresor de aire es clave para que una instalación neumática funcione de forma estable, eficiente y fiable.

    Un compresor mal dimensionado puede provocar caídas de presión, movimientos lentos, paradas de máquina, consumo energético excesivo y desgaste prematuro del equipo.

    En esta guía verás cómo seleccionar compresor de aire paso a paso, teniendo en cuenta caudal, presión, simultaneidad, fugas, depósito, margen de seguridad y consumo real de la instalación.

    Un compresor mal dimensionado puede provocar caídas de presión, movimientos lentos, paradas de máquina, consumo energético excesivo y desgaste prematuro del propio equipo.

    En esta guía verás cómo seleccionar un compresor de aire paso a paso, teniendo en cuenta caudal, presión, simultaneidad, fugas, depósito, margen de seguridad y consumo real de la instalación.

    Antes de ampliar la capacidad del compresor, conviene revisar si existen fugas de aire comprimido que estén aumentando el consumo de la instalación.

    Antes de sobredimensionar el compresor, conviene revisar si los filtros de la unidad de mantenimiento están generando una caída de presión en la línea.

    La calidad del aire comprimido y el nivel de filtrado también influyen en la pérdida de presión y en el caudal disponible para la máquina.

    Índice

    1. Qué datos necesitas antes de elegir un compresor
    2. Paso 1: define la presión de trabajo
    3. Paso 2: calcula el consumo de aire de la instalación
    4. Paso 3: aplica el factor de simultaneidad
    5. Paso 4: considera fugas y pérdidas de presión
    6. Paso 5: añade margen de seguridad
    7. Paso 6: revisa el depósito de aire
    8. Paso 7: analiza calidad de aire y tratamiento
    9. Paso 8: revisa eficiencia energética
    10. Ejemplo práctico de selección
    11. Errores comunes
    12. Checklist final
    13. Preguntas frecuentes
    Cómo seleccionar un compresor de aire para una instalación neumática

    Qué datos necesitas antes de elegir un compresor de aire

    Antes de elegir un compresor, necesitas conocer los datos reales de consumo de la instalación.

    Como mínimo debes tener claros estos puntos:

    • Presión de trabajo necesaria
    • Caudal total consumido por los actuadores
    • Número de ciclos por minuto
    • Herramientas neumáticas conectadas
    • Número de usuarios o máquinas simultáneas
    • Pérdidas de presión en la red
    • Nivel de fugas estimado
    • Calidad de aire requerida
    • Horas de trabajo al día
    • Posibles ampliaciones futuras

    Elegir un compresor solo por potencia en kW o por tamaño del depósito es un error habitual. Lo importante no es solo la potencia del motor, sino el caudal útil disponible a la presión de trabajo necesaria.

    Paso 1: define la presión de trabajo necesaria

    La presión de trabajo es uno de los primeros datos que debes revisar.

    En muchas instalaciones neumáticas se trabaja alrededor de 6 bar, pero no siempre es el valor correcto para todos los equipos.

    Debes diferenciar entre:

    • Presión nominal del compresor
    • Presión en el depósito
    • Presión en la red principal
    • Presión real en el punto de uso

    Este último dato es el más importante.

    Si una máquina necesita 6 bar reales en el punto de consumo, el compresor y la red deben compensar las pérdidas de presión generadas por tuberías, filtros, reguladores, secadores, racores y válvulas.

    Un error típico es pensar que si el compresor marca 6 bar, toda la instalación trabaja realmente a 6 bar. En la práctica puede haber caídas de presión importantes.

    Paso 2: calcula el consumo de aire de la instalación

    El siguiente paso es calcular cuánto aire consume la instalación.

    En una planta industrial, el consumo puede venir de:

    • Cilindros neumáticos
    • Válvulas
    • Soplados
    • Ventosas de vacío
    • Herramientas neumáticas
    • Actuadores rotativos
    • Sistemas de limpieza por aire
    • Fugas de la instalación

    En aplicaciones con cilindros neumáticos, el consumo depende de:

    • Diámetro del cilindro
    • Carrera
    • Presión de trabajo
    • Número de ciclos
    • Si el cilindro es simple o doble efecto

    Puedes ampliar este cálculo en la guía sobre consumo de aire en cilindros neumáticos.

    Paso 3: aplica el factor de simultaneidad

    No todos los consumidores funcionan al mismo tiempo.

    Por eso, una vez calculado el consumo teórico total, debes aplicar un factor de simultaneidad.

    Ejemplo:

    Si tienes 10 cilindros neumáticos en una máquina, normalmente no todos trabajan exactamente en el mismo instante.

    El factor de simultaneidad permite estimar el consumo real más probable.

    Como referencia general:

    Tipo de instalaciónFactor orientativo
    Una máquina sencilla0,5 – 0,7
    Varias máquinas con ciclos alternos0,6 – 0,8
    Producción continua con muchos actuadores0,8 – 1
    Soplados continuos1
    Herramientas neumáticas de uso manual0,3 – 0,7

    Estos valores son orientativos. En aplicaciones críticas conviene medir el consumo real con caudalímetro.

    Paso 4: considera fugas y pérdidas de presión

    Las fugas de aire comprimido son uno de los mayores costes ocultos en una instalación neumática.

    Una instalación con fugas puede obligarte a instalar un compresor más grande del necesario, aumentar el consumo eléctrico y reducir la estabilidad de presión en máquinas.

    Debes considerar:

    • Fugas en racores
    • Fugas en tubos
    • Fugas en válvulas
    • Fugas en cilindros
    • Fugas en unidades de mantenimiento
    • Pérdidas en filtros saturados
    • Caídas de presión por tuberías mal dimensionadas

    Como criterio práctico, si la instalación ya existe, conviene hacer una revisión de fugas antes de dimensionar una ampliación o sustituir el compresor.

    Paso 5: añade margen de seguridad

    Una vez estimado el consumo real, hay que añadir margen de seguridad.

    No conviene seleccionar un compresor trabajando siempre al 100% de capacidad.

    Un compresor trabajando al límite puede provocar:

    • Sobrecalentamiento
    • Mayor desgaste
    • Caídas de presión
    • Peor eficiencia
    • Menor vida útil
    • Falta de capacidad ante ampliaciones

    Como orientación general, puedes considerar un margen del 20% al 30% sobre el consumo estimado.

    Ejemplo:

    Consumo estimado real: 1.000 l/min
    Margen 25%: 250 l/min
    Caudal recomendado: 1.250 l/min

    Fórmula orientativa para dimensionar el caudal del compresor

    Caudal recomendado = Consumo total × Factor de simultaneidad × Factor de fugas × Factor de seguridad

    Ejemplo:
    1.200 l/min × 0,8 × 1,10 × 1,25 = 1.320 l/min

    Este resultado indica el caudal aproximado que debería entregar el compresor a la presión de trabajo requerida.

    Este margen debe ajustarse según la criticidad de la instalación y la previsión de crecimiento.

    Paso 6: revisa el depósito de aire

    El depósito de aire ayuda a estabilizar la instalación.

    Sus funciones principales son:

    • Reducir arranques y paradas del compresor
    • Cubrir picos de demanda
    • Estabilizar la presión
    • Facilitar la separación de condensados
    • Mejorar la respuesta ante consumos puntuales

    Un depósito demasiado pequeño puede provocar arranques frecuentes y caídas de presión.

    Un depósito adecuado no sustituye a un compresor bien dimensionado, pero ayuda a absorber variaciones de consumo.

    En instalaciones con consumos muy intermitentes, el depósito cobra más importancia.

    Paso 7: analiza la calidad del aire

    No todas las aplicaciones necesitan la misma calidad de aire.

    Debes revisar si la instalación requiere:

    • Aire seco
    • Aire filtrado
    • Aire sin aceite
    • Aire para instrumentación
    • Aire para alimentación, farmacia o procesos sensibles
    • Protección contra condensados

    Según la aplicación, puede ser necesario incluir:

    • Filtro
    • Regulador
    • Lubricador
    • Secador frigorífico
    • Secador de adsorción
    • Separador de condensados
    • Purga automática
    • Filtros coalescentes

    Paso 8: revisa la eficiencia energética

    El aire comprimido es una de las formas de energía más caras en industria.

    Por eso, seleccionar un compresor no debe hacerse solo por precio de compra.

    Debes valorar:

    • Rendimiento energético
    • Horas de funcionamiento
    • Control de carga/vacío
    • Variador de frecuencia
    • Recuperación de calor
    • Mantenimiento
    • Nivel de fugas de la instalación
    • Presión de trabajo real necesaria

    Reducir la presión de trabajo cuando sea posible puede generar ahorros importantes. Trabajar a más presión de la necesaria aumenta el consumo eléctrico y agrava las fugas.

    Aunque el compresor esté bien dimensionado, una red con tubos demasiado pequeños puede generar caídas de presión en el punto de uso.

    En este artículo te dejo una guía práctica de selección del diámetro de tubo adecuado

    Ejemplo práctico de selección de compresor

    Supongamos una instalación con estos datos:

    • Consumo de cilindros y actuadores: 700 l/min
    • Consumo de soplados: 300 l/min
    • Herramientas neumáticas: 200 l/min
    • Factor de simultaneidad medio: 0,8
    • Fugas estimadas: 10%
    • Margen de seguridad: 25%
    • Presión de trabajo requerida: 6 bar reales

    Paso 1: consumo total teórico

    700 + 300 + 200 = 1.200 l/min

    Paso 2: aplicar simultaneidad

    1.200 × 0,8 = 960 l/min

    Paso 3: añadir fugas estimadas

    960 × 1,10 = 1.056 l/min

    Paso 4: añadir margen de seguridad

    1.056 × 1,25 = 1.320 l/min

    Resultado orientativo

    En este caso, habría que seleccionar un compresor capaz de entregar aproximadamente:

    1.320 l/min a la presión de trabajo requerida

    No basta con mirar la potencia del motor. Debes comprobar el caudal efectivo entregado a la presión necesaria.

    Tabla rápida de decisión

    SituaciónRecomendación
    Consumo bajo e intermitenteCompresor pequeño con depósito adecuado
    Consumo continuoCompresor dimensionado por caudal real
    Muchos picos de demandaRevisar depósito y caudal disponible
    Varias máquinasAplicar simultaneidad
    Soplados constantesCalcular como consumo continuo
    Instalación antiguaRevisar fugas antes de ampliar
    Caídas de presiónRevisar red, filtros y diámetro de tubería
    Aplicación críticaAñadir margen y medir consumo real
    Alta variación de demandaValorar compresor con variador

    Checklist para seleccionar un compresor de aire

    Antes de elegir el compresor, revisa:

    PuntoPregunta claveEstado
    Presión¿Qué presión real necesita la instalación?
    Caudal¿He calculado el consumo total?
    Simultaneidad¿Todos los consumidores trabajan a la vez?
    Fugas¿He considerado fugas de aire?
    Margen¿He añadido margen de seguridad?
    Depósito¿El depósito cubre los picos de demanda?
    Red¿La tubería está bien dimensionada?
    Calidad de aire¿Necesito aire seco, filtrado o sin aceite?
    Secador¿La aplicación requiere secador?
    Eficiencia¿He valorado consumo energético?
    Ampliaciones¿Puede crecer la instalación?
    Mantenimiento¿El equipo será fácil de mantener?

    Errores comunes al seleccionar un compresor

    Elegir solo por potencia en kW

    La potencia del motor no es suficiente para seleccionar un compresor.

    Lo importante es el caudal efectivo entregado a la presión requerida.

    No calcular el consumo real

    Seleccionar “a ojo” suele terminar en sobredimensionamiento o falta de presión.

    Ignorar las fugas

    Las fugas pueden representar una parte importante del consumo total de aire.

    No considerar simultaneidad

    Sumar todos los consumidores como si trabajaran siempre a la vez puede llevar a sobredimensionar.

    No revisar la red de aire

    A veces el problema no está en el compresor, sino en tuberías mal dimensionadas, filtros saturados o caídas de presión.

    Trabajar a más presión de la necesaria

    Aumentar presión no siempre soluciona el problema. Muchas veces solo aumenta el coste energético.

    Preguntas frecuentes sobre cómo seleccionar un compresor de aire

    ¿Qué es más importante, la presión o el caudal?

    Ambos son importantes. La presión determina si la aplicación puede trabajar correctamente, pero el caudal determina si el compresor puede mantener esa presión durante el consumo.

    ¿Puedo elegir un compresor solo por los kW?

    No. Debes revisar el caudal efectivo entregado a la presión de trabajo. Dos compresores con la misma potencia pueden tener rendimientos distintos.

    ¿Qué margen de seguridad debo aplicar?

    Como referencia general, entre un 20% y un 30%. En aplicaciones críticas o con previsión de crecimiento, puede ser mayor.

    ¿Qué pasa si el compresor es demasiado pequeño?

    Tendrás caídas de presión, ciclos lentos, falta de fuerza en actuadores y posibles paradas de máquina.

    ¿Qué pasa si el compresor es demasiado grande?

    Tendrás mayor inversión inicial, menor eficiencia en algunos casos y posibles ciclos de trabajo poco optimizados.

    ¿Cuándo necesito un secador?

    Cuando la humedad pueda afectar a válvulas, cilindros, herramientas, calidad del proceso o vida útil de los componentes.

    ¿Qué caudal debe tener un compresor de aire?

    El caudal del compresor debe cubrir el consumo real de la instalación a la presión de trabajo necesaria. Para estimarlo, hay que sumar el consumo de los actuadores, aplicar un factor de simultaneidad, considerar fugas y añadir un margen de seguridad.

    Conclusión

    Seleccionar un compresor de aire no consiste en escoger el equipo más grande ni el más barato.

    El proceso correcto es:

    1. Definir presión real de trabajo
    2. Calcular consumo de aire
    3. Aplicar simultaneidad
    4. Considerar fugas
    5. Añadir margen de seguridad
    6. Revisar depósito
    7. Definir calidad de aire
    8. Valorar eficiencia energética

    Un compresor bien seleccionado mejora la estabilidad de la instalación, reduce problemas de presión y evita costes energéticos innecesarios.

    Guarda esta guía si estás diseñando o revisando una instalación neumática. Una mala selección del compresor puede convertirse en uno de los errores más caros de una red de aire comprimido.

    Para completar el dimensionamiento de tu sistema neumático, revisa también estas guías:

  • Cómo elegir cilindro neumático paso a paso: checklist real

    Introducción

    Elegir cilindro neumático no consiste solo en escoger un diámetro y una carrera.

    En una aplicación real hay que tener en cuenta la fuerza necesaria, la presión disponible, la velocidad de trabajo, el consumo de aire, el tipo de guiado, la carga lateral, el entorno y la forma de montaje.

    Un error en la selección puede provocar falta de fuerza, movimientos inestables, desgaste prematuro, consumo excesivo de aire o incluso paradas de máquina.

    En esta guía encontrarás un checklist técnico paso a paso para elegir cilindro neumático de forma correcta y evitar los errores más habituales en industria.

    En aplicaciones con carreras largas, masas elevadas o velocidades altas, la amortiguación del cilindro es un punto crítico de selección.

    Qué datos necesitas antes de elegir cilindro neumático

    Antes de buscar una referencia concreta, necesitas recopilar los datos básicos de la aplicación.

    Como mínimo debes conocer:

    • Qué movimiento debe realizar el cilindro
    • Qué carga debe mover
    • Si el movimiento es horizontal, vertical o inclinado
    • Qué carrera necesita
    • Qué presión real hay disponible
    • Qué velocidad de avance y retroceso se requiere
    • Cuántos ciclos por minuto realizará
    • Si existen cargas laterales
    • Qué espacio disponible hay en la máquina
    • Qué condiciones ambientales existen

    Sin estos datos, elegir cilindro neumático es básicamente adivinar.

    Y en neumática industrial, adivinar suele terminar en sobredimensionamiento, consumo excesivo o problemas de funcionamiento.

    Paso 1: define el movimiento que debe realizar el cilindro

    El primer paso es entender exactamente qué tiene que hacer el cilindro.

    No es lo mismo:

    • Empujar una pieza
    • Elevar una carga
    • Sujetar un producto
    • Desplazar un carro
    • Realizar una expulsión rápida
    • Hacer un prensado
    • Posicionar una pieza con precisión

    También debes definir si el movimiento será:

    • Horizontal
    • Vertical
    • Inclinado
    • Con carga guiada
    • Con carga descentrada
    • Con impacto al final de carrera

    Este punto es importante porque el tipo de movimiento condiciona la fuerza necesaria, el tipo de cilindro y la necesidad de guiado adicional.

    Para entender mejor las opciones disponibles, puedes revisar esta guía sobre tipos de cilindros neumáticos

    Paso 2: calcula la fuerza necesaria

    Una vez definido el movimiento, toca calcular la fuerza.

    La fórmula base es:

    F = P × S

    Donde:

    • F = fuerza del cilindro
    • P = presión de trabajo
    • S = superficie efectiva del pistón

    Pero en una aplicación real no basta con calcular la fuerza teórica.

    Debes tener en cuenta:

    • Peso de la carga
    • Rozamientos
    • Inclinación
    • Aceleraciones
    • Pérdidas de presión
    • Margen de seguridad

    Como regla práctica, no conviene seleccionar un cilindro trabajando al límite. Es recomendable aplicar un margen de seguridad, normalmente entre el 20% y el 50%, según la aplicación.

    Para ver el cálculo completo, puedes consultar la guía sobre cómo calcular la fuerza de un cilindro neumático.

    Paso 3: elige el diámetro del cilindro

    El diámetro del cilindro determina la superficie del pistón y, por tanto, la fuerza disponible.

    A mayor diámetro:

    • Mayor fuerza
    • Mayor consumo de aire
    • Mayor tamaño
    • Mayor coste
    • Mayor volumen interno

    A menor diámetro:

    • Menor consumo
    • Menor coste
    • Menor fuerza disponible
    • Mayor riesgo de trabajar al límite

    Por eso no conviene elegir el diámetro “por costumbre”.

    El criterio correcto es:

    1. Calcular la fuerza necesaria
    2. Aplicar un margen de seguridad
    3. Usar la presión real de trabajo
    4. Seleccionar el diámetro comercial inmediatamente superior

    Puedes ampliar este punto en la guía sobre cómo elegir el diámetro de un cilindro neumático.

    Paso 4: define correctamente la carrera

    La carrera es la distancia que debe recorrer el vástago del cilindro.

    Este dato parece sencillo, pero es una fuente habitual de errores.

    Debes tener en cuenta:

    • Recorrido útil necesario
    • Tolerancias mecánicas
    • Posición inicial y final
    • Espacio para sensores
    • Amortiguación al final de carrera
    • Posibles topes mecánicos externos

    No es recomendable usar el cilindro como tope mecánico principal si la aplicación tiene impactos importantes. En esos casos conviene usar topes externos o soluciones de amortiguación adecuadas.

    También hay que tener cuidado con carreras largas, especialmente si el cilindro trabaja empujando con el vástago extendido. Una carrera larga puede aumentar el riesgo de flexión del vástago si existen esfuerzos laterales.

    Paso 5: comprueba la velocidad de avance y retroceso

    La velocidad de un cilindro neumático depende principalmente de:

    • Caudal disponible
    • Diámetro del cilindro
    • Carrera
    • Longitud y diámetro de tubo
    • Válvula utilizada
    • Reguladores de caudal
    • Carga movida

    Un cilindro puede tener fuerza suficiente y aun así no funcionar bien si la velocidad no es adecuada.

    Una velocidad excesiva puede provocar:

    • Golpes al final de carrera
    • Vibraciones
    • Mayor desgaste
    • Problemas de seguridad
    • Dificultad de control

    Una velocidad demasiado baja puede provocar:

    • Pérdida de productividad
    • Ciclos lentos
    • Movimientos irregulares

    Si necesitas profundizar en este punto, revisa la guía sobre cómo calcular la velocidad de un cilindro neumático.

    Paso 6: revisa el consumo de aire

    El consumo de aire es uno de los puntos más ignorados al elegir cilindro neumático.

    Y es un error importante.

    Un cilindro sobredimensionado puede funcionar, sí, pero consumirá más aire del necesario durante toda la vida de la máquina.

    El consumo depende de:

    • Diámetro del cilindro
    • Carrera
    • Presión de trabajo
    • Número de ciclos
    • Si es simple o doble efecto
    • Volumen de tuberías
    • Pérdidas y fugas

    Este punto es clave si quieres diseñar una máquina eficiente.

    Antes de sobredimensionar “por seguridad”, conviene revisar el impacto en el consumo. Puedes verlo en detalle en la guía sobre consumo de aire en cilindros neumáticos.

    Paso 7: elige el tipo de cilindro adecuado

    No todos los cilindros sirven para lo mismo.

    Estos son los tipos más habituales:

    Cilindro de simple efecto

    Utiliza aire comprimido en un solo sentido y retorno por muelle.

    Úsalo cuando:

    • El movimiento sea sencillo
    • No necesites fuerza en ambos sentidos
    • La carrera sea corta
    • Quieras reducir consumo de aire

    Cilindro de doble efecto

    Utiliza aire comprimido para avanzar y retroceder.

    Úsalo cuando:

    • Necesites control en ambos sentidos
    • Haya carga en avance y retroceso
    • La aplicación sea industrial estándar
    • Necesites mayor versatilidad

    Cilindro compacto

    Tiene menor longitud total.

    Úsalo cuando:

    • El espacio sea limitado
    • La carrera sea corta o media
    • Necesites una solución sencilla y compacta

    Cilindro guiado

    Incluye guías para soportar mejor cargas laterales y mejorar la precisión.

    Úsalo cuando:

    • Exista carga descentrada
    • Necesites rigidez
    • Haya esfuerzos laterales
    • Quieras evitar que el vástago soporte cargas que no debe soportar

    Cilindro sin vástago

    Permite carreras largas ocupando menos espacio longitudinal.

    Úsalo cuando:

    • Necesites carreras largas
    • El espacio sea limitado
    • Quieras desplazar un carro o pieza sobre un eje lineal

    Para una comparativa más completa, revisa la guía sobre tipos de cilindros neumáticos.

    Paso 8: revisa montaje, guiado y cargas laterales

    Uno de los errores más graves es usar el cilindro como si fuera una guía mecánica.

    El vástago del cilindro está diseñado principalmente para transmitir fuerza axial, no para soportar cargas laterales importantes.

    Debes revisar:

    • Si la carga está alineada con el eje del cilindro
    • Si hay momentos o cargas descentradas
    • Si el cilindro empuja o tira de forma guiada
    • Si existen esfuerzos laterales durante el movimiento
    • Si el montaje permite pequeñas desalineaciones

    Si hay carga lateral, lo correcto suele ser usar:

    • Cilindro guiado
    • Guías externas
    • Rótulas
    • Horquillas
    • Elementos de compensación de desalineación

    Un cilindro mal guiado puede funcionar al principio, pero acabará generando desgaste prematuro en juntas, casquillos y vástago.

    Paso 9: analiza el entorno de trabajo

    El entorno también influye en la selección.

    Debes tener en cuenta:

    • Temperatura
    • Humedad
    • Polvo
    • Agua
    • Productos químicos
    • Lavados frecuentes
    • Ambientes corrosivos
    • Requisitos alimentarios
    • Riesgo de golpes externos

    En ambientes agresivos puede ser necesario utilizar:

    • Materiales resistentes a la corrosión
    • Rascadores especiales
    • Versiones inoxidables
    • Juntas específicas
    • Protecciones para el vástago
    • Sensores adecuados al entorno

    Este punto es especialmente importante en industria alimentaria, química, farmacéutica o zonas con lavado.

    Paso 10: define sensores y control de posición

    En muchas aplicaciones no basta con mover el cilindro.

    También hay que saber si ha llegado a posición.

    Para ello se suelen utilizar sensores magnéticos de final de carrera.

    Debes definir:

    • Si necesitas detectar avance
    • Si necesitas detectar retroceso
    • Si necesitas posiciones intermedias
    • Si el cilindro admite sensores
    • Si el entorno requiere sensores especiales
    • Cómo se conectarán al sistema de control

    Este punto debe revisarse antes de cerrar la selección, no al final.

    📥 Descarga gratis el checklist en PDF

    Si estás seleccionando un cilindro neumático para una aplicación real, este checklist te ayudará a revisar fuerza, diámetro, carrera, velocidad, consumo, guiado, entorno y sensores antes de tomar una decisión.

    📥 Descarga gratis el checklist para elegir un cilindro neumático

    Antes de seleccionar un cilindro, revisa fuerza, diámetro, carrera, velocidad, consumo, tipo de cilindro, guiado, entorno y sensores con este checklist práctico en PDF.

    Antes de seleccionar la referencia final, revisa esta lista:

    Punto a revisarPregunta claveEstado
    Movimiento¿Qué debe hacer exactamente el cilindro?
    Carga¿Qué peso o esfuerzo debe mover?
    Fuerza¿Está calculada con margen de seguridad?
    Presión¿He usado presión real y no teórica?
    Diámetro¿El diámetro cubre la fuerza necesaria?
    Carrera¿La carrera útil está correctamente definida?
    Velocidad¿La velocidad de avance y retroceso es adecuada?
    Consumo¿El consumo de aire es razonable?
    Tipo¿Simple efecto, doble efecto, guiado, compacto o sin vástago?
    Guiado¿Hay cargas laterales o desalineaciones?
    Montaje¿La fijación es adecuada para la aplicación?
    Entorno¿El ambiente requiere materiales o juntas especiales?
    Sensores¿Necesito detección de posición?
    Seguridad¿Hay riesgo de impacto, atrapamiento o caída de carga?
    Mantenimiento¿Será accesible para ajustes o sustitución?
    elegir cilindro neumático
    Checklist técnico con los puntos clave para seleccionar correctamente un cilindro neumático industrial.

    Ejemplo práctico de selección

    Supongamos una aplicación sencilla:

    • Carga a empujar: 80 kg
    • Movimiento horizontal
    • Presión disponible: 6 bar
    • Presión real considerada: 5 bar
    • Carrera necesaria: 200 mm
    • Ciclos: 10 ciclos/min
    • Sin carga lateral importante
    • Necesidad de detectar avance y retroceso

    Análisis

    Primero calculamos la fuerza necesaria considerando rozamiento y margen de seguridad.

    Si estimamos una fuerza requerida de 800 N y aplicamos un margen del 30%, necesitamos aproximadamente:

    800 × 1,3 = 1040 N

    Con presión real de 5 bar, habría que seleccionar un diámetro capaz de superar esa fuerza.

    En este caso, probablemente estaríamos en un cilindro de doble efecto de diámetro aproximado 50 mm o superior, dependiendo de la fuerza real requerida y del rozamiento.

    Como no hay carga lateral importante, no sería necesario un cilindro guiado.

    Como necesitamos detección de posición, se debería elegir una versión compatible con sensores magnéticos.

    Selección orientativa

    • Tipo: cilindro de doble efecto
    • Diámetro: según cálculo de fuerza, probablemente 50 mm o superior
    • Carrera: 200 mm
    • Sensores: avance y retroceso
    • Montaje: según diseño mecánico de la máquina
    • Regulación: control de caudal para ajustar velocidad

    Errores comunes al elegir cilindro neumático

    Elegir el cilindro solo por diámetro

    El diámetro es importante, pero no es el único dato.

    También debes revisar carrera, velocidad, consumo, montaje, carga lateral y entorno.

    Usar presión teórica en lugar de presión real

    Muchos sistemas trabajan a 6 bar nominales, pero la presión real en el punto de uso puede ser menor.

    Si calculas con presión teórica, puedes quedarte corto de fuerza.

    No aplicar margen de seguridad

    Un cilindro que trabaja al límite puede fallar ante pequeñas variaciones de presión, rozamiento o carga.

    Ignorar el consumo de aire

    Sobredimensionar puede parecer seguro, pero aumenta el consumo energético durante toda la vida útil de la máquina.

    No considerar cargas laterales

    El cilindro no debe usarse como guía mecánica principal.

    Si hay cargas laterales, necesitas guiado.

    No prever sensores desde el principio

    Si necesitas confirmar posiciones, asegúrate de que el cilindro admite sensores y de que hay espacio para instalarlos.

    Tabla rápida de decisión

    Necesidad de la aplicaciónTipo de cilindro recomendado
    Movimiento sencillo y cortoSimple efecto
    Movimiento controlado en ambos sentidosDoble efecto
    Poco espacio disponibleCompacto
    Carrera largaSin vástago
    Carga descentradaGuiado
    Alta precisión mecánicaGuiado
    Bajo consumo en aplicación simpleSimple efecto
    Automatización estándarDoble efecto

    Preguntas frecuentes sobre cómo elegir cilindro neumático

    ¿Qué dato es más importante al elegir un cilindro neumático?

    El dato más importante es la fuerza necesaria, pero no debe analizarse de forma aislada. También hay que revisar carrera, velocidad, consumo, tipo de montaje, carga lateral y entorno.

    ¿Es mejor sobredimensionar un cilindro?

    No siempre. Sobredimensionar puede evitar problemas de fuerza, pero aumenta el consumo de aire, el coste y el tamaño del sistema.

    ¿Qué presión debo usar para calcular?

    Debes usar la presión real disponible en el punto de uso, no solo la presión nominal del compresor o de la instalación.

    ¿Cuándo necesito un cilindro guiado?

    Cuando hay cargas laterales, esfuerzos descentrados, necesidad de precisión o riesgo de que el vástago trabaje forzado.

    ¿Qué cilindro neumático consume menos aire?

    En general, un cilindro de simple efecto consume menos que uno de doble efecto, pero depende del diámetro, la carrera, la presión y el número de ciclos.

    ¿Qué pasa si elijo una carrera demasiado larga?

    Puedes tener problemas de flexión, falta de rigidez, golpes al final de carrera o dificultades de integración mecánica.

    Conclusión

    Elegir cilindro neumático correctamente requiere seguir un proceso técnico, no seleccionar una referencia al azar.

    La secuencia correcta es:

    1. Definir el movimiento
    2. Calcular la fuerza
    3. Elegir el diámetro
    4. Definir la carrera
    5. Revisar velocidad
    6. Calcular consumo
    7. Elegir el tipo de cilindro
    8. Verificar guiado, montaje, entorno y sensores

    Si sigues este checklist, reducirás errores de diseño, evitarás sobredimensionamientos y mejorarás la eficiencia del sistema neumático.

    Guarda esta guía si trabajas con neumática industrial. Este checklist puede evitar errores de dimensionamiento, consumo innecesario de aire y problemas mecánicos en máquina.

    Para completar el dimensionamiento del sistema, revisa también estas guías:

  • Tipos de cilindros neumáticos y cuándo usar cada uno

    Introducción

    Conocer los tipos de cilindros neumáticos es clave para elegir el actuador adecuado según la fuerza necesaria, carrera, velocidad, guiado y tipo de aplicación y p

    ara garantizar el rendimiento, la eficiencia y la fiabilidad de cualquier sistema.

    En este artículo encontrarás una guía clara con los principales tipos, ejemplos reales de uso y criterios técnicos para seleccionar el más adecuado sin errores.

    Además de elegir el tipo de cilindro, también es importante seleccionar correctamente la válvula neumática que controlará el avance y retroceso del actuador.

    Además del tipo de cilindro, conviene revisar si la aplicación necesita amortiguación regulable para evitar impactos al final de carrera.

    Antes de elegir entre los distintos tipos de cilindros neumáticos, conviene calcular la fuerza necesaria, la velocidad de trabajo y el consumo de aire del actuador.

    Tipos de cilindros neumáticos más utilizados

    1. Cilindros de simple efecto

    Son los tipos de cilindros neumáticos que utilizan aire comprimido en un solo sentido del movimiento.

    Características:

    • Retorno mediante muelle
    • Menor consumo de aire
    • Diseño simple

    Cuándo usarlos:

    • Aplicaciones sencillas
    • Movimientos cortos
    • Donde no se necesita fuerza en ambos sentidos
    • aseguramiento de la

    2. Cilindros de doble efecto

    Son los más utilizados en la industria.

    Características:

    • Aire en ambos sentidos
    • Mayor control
    • Fuerza en avance y retroceso

    !!Para dimensionarlos correctamente, es clave calcular previamente la fuerza de un cilindro neumático.

    Cuándo usarlos:

    • Movimientos controlados en ambos sentidos
    • Aplicaciones con carga
    • aplicaciones con carrera larga

    3. Cilindros sin vástago

    El movimiento se transmite mediante un carro externo.

    Características:

    • Ocupan menos espacio longitudinal por que no tienen un vástago que se extiende
    • Permiten carreras largas, es habitual tener carreras de hasta varios metros
    • Diseño compacto

    Cuándo usarlos:

    • Espacios reducidos, en aplicaciones que solo dispongo de espacio para la carrera del actuador
    • Sistemas lineales largos en los que se quiere tener un actuador en el espacio de trabajo con la opción de un guiado incluido en la mecánica
    • Manipulación de piezas, sistemas tipo cartesiano pick&place

    4. Cilindros guiados

    Incorporan guías para evitar movimientos laterales.

    Características:

    • Mayor precisión
    • Soportan cargas laterales
    • Mejor estabilidad

    Cuándo usarlos:

    • Aplicaciones con carga descentrada
    • Posicionamiento preciso
    • Aplicaciones tipo stopper
    • Siempre que se en la aplicación se apliquen cargas que no vayan en la dirección axial (avance-retroceso)

    5. Cilindros compactos

    Diseñados para ahorrar espacio en comparación con un equivalente de su mismo diámetro.

    Características:

    • Longitud reducida
    • Menor peso

    Cuándo usarlos:

    • Espacios limitados
    • Máquinas compactas
    • Requerimientos de bajo peso, como por ejemplo una garra de robot

    Cómo elegir el cilindro adecuado

    Elegir el tipo correcto no depende solo del formato.

    Debes tener en cuenta:

    • Tipo de movimiento
    • Espacio disponible
    • Carga, como esta repartida y en que dirección aplican los momentos
    • Precisión requerida

    Además, es fundamental calcular correctamente:

    Errores comunes al elegir un cilindro neumático

    • Elegir por costumbre
    • No considerar el espacio disponible
    • Ignorar el consumo de aire
    • No calcular correctamente el diámetro

    Errores comunes al elegir un cilindro neumático

    • Elegir por costumbre
    • No considerar el espacio disponible
    • Ignorar el consumo de aire
    • No calcular correctamente el diámetro
    Tipos de cilindros neumáticos

    Preguntas frecuentes sobre cilindros neumáticos

    ¿Cuál es el tipo más utilizado?

    El cilindro de doble efecto, por su versatilidad.


    ¿Qué cilindro ocupa menos espacio?

    El cilindro compacto o el sin vástago.


    ¿Cómo saber qué cilindro necesito?

    Siempre Debes analizar la aplicación y calcular fuerza, velocidad y consumo, debes conocer las principales opciones de cilindros para que conociendo la aplicación puedas elegir la opción mas adecuada.


    Conclusión

    Elegir el tipo de cilindro adecuado es el primer paso para un sistema eficiente.

    Si quieres evitar errores, asegúrate de analizar todos los factores y no solo el tipo de cilindro.


    Si trabajas con neumática de forma habitual, guarda esta guía porque te evitará errores en futuros proyectos.

  • Cómo elegir el diámetro cilindro neumático (sin equivocarte)+ tabla y calculadora

    Calcular el diámetro cilindro neumático correctamente es clave para conseguir la fuerza necesaria sin sobredimensionar el actuador ni aumentar el consumo de aire.

    El diámetro de un cilindro neumático determina la fuerza que puede generar el actuador a una presión determinada. Para calcularlo correctamente hay que partir de la fuerza necesaria, la presión de trabajo, el rendimiento real del sistema y el margen de seguridad de la aplicación.

    Elegir correctamente es una de las decisiones más importantes en cualquier aplicación industrial.

    Un error aquí no es pequeño: implica fallos de funcionamiento, sobrecostes energéticos o incluso paradas de máquina, si eres el fabricante de la máquina puede suponer realizar cambios en la máquina ya diseñada con elevados costes y complejidad y venir asociado a una perdida de confianza en tu cliente y si eres el usuario de la máquina supondría paradas de producción con los costes que esto conlleva.

    En esta guía te explicamos cómo hacerlo paso a paso, con ejemplo real y sin teoría innecesaria.

    Por qué elegir mal el diámetro es el error más caro

    En la práctica industrial hay dos errores típicos:

    • Sobredimensionar el cilindro
      • Mayor consumo de aire
      • Mayor coste energético
      • Componentes más caros
      • Mayor espacio de máquina
    • Infradimensionar el cilindro
      • No alcanza la fuerza necesaria
      • Movimientos inestables
      • Fallos en producción

    La realidad: la mayoría de cilindros están mal dimensionados porque se eligen “por costumbre” y no por cálculo.

    Fórmula para calcular el diámetro de un cilindro neumático

    Atención a las unidades!! Si trabajas en bar y milímetros, debes convertir correctamente las unidades para evitar errores de cálculo.

    La base de todo es esta:

    • Fuerza (N) = Presión (Pa) × Superficie (cm²)

    En neumática, simplificando:

    • Presión en bar
    • Superficie en cm²
    • Resultado en Newtons (N)

    Lo importante:

    • La fuerza depende directamente del diámetro
    • El diámetro define la superficie del émbolo
    diámetro cilindro neumático

    Calculadora de diámetro mínimo de cilindro neumático

    Introduce la fuerza necesaria, la presión de trabajo y un margen de seguridad para estimar el diámetro mínimo recomendado del cilindro.

    N
    bar
    %
    Introduce los datos y pulsa calcular.

    Nota: el resultado es orientativo. En una aplicación real también deben considerarse rozamientos, aceleraciones, montaje, guías, pérdidas de presión y condiciones de trabajo.

    El diámetro recomendado debe tomarse como una referencia inicial. Si el cilindro trabaja en vertical, mueve una carga con rozamiento elevado o necesita acelerar rápido, es recomendable aumentar el margen de seguridad o seleccionar el siguiente diámetro comercial.

    Cómo calcular paso a paso el diámetro cilindro neumático

    Paso 1: Define la fuerza necesaria

    Debes considerar:

    • Peso de la carga
    • Rozamientos
    • Inclinaciones (si aplica)
    • Margen de seguridad (recomendado: +20% hasta +50% en caso de rozamientos elevados)

    Paso 2: Define la presión real de trabajo

    Error típico: usar 6 bar “teóricos”.

    En realidad:

    • Presión efectiva suele ser 5–5,5 bar

    Esto depende de:

    • Pérdidas en instalación
    • Reguladores
      • Precisión en la medida
    • Caídas de presión

    Paso 3: Calcula la superficie necesaria

    A partir de la fórmula:

    • Superficie = Fuerza / Presión

    Esto te da el área del pistón.

    Paso 4: Selecciona el diámetro estándar

    Una vez tienes la superficie:

    • Se convierte a diámetro
    • Se elige el diámetro comercial inmediatamente superior

    ¡¡Nunca el inferior!!

    Ejemplo práctico real

    Supongamos:

    • Carga: 100 kg
    • Fuerza necesaria ≈ 1000 N (aprox.)
    • Presión real: 5 bar

    Aplicando margen de seguridad del 30%:

    • Fuerza total = 1300 N

    Cálculo:

    • Superficie = 1300 / 5 = 260 cm²

    Equivalente a un diámetro aproximado:

    • ≈ 58 mm

    Selección final:

    • Cilindro de 63 mm

    Tabla rápida de selección (referencia práctica)

    Fuerza aproximada en avance a 6 bar:

    DiámetroFuerza (N)
    32 mm~480 N
    40 mm~750 N
    50 mm~1170 N
    63 mm~1870 N
    80 mm~3000 N
    100 mm~4700 N

    Atención:

    • En retroceso la fuerza es menor (por el diámetro del vástago)

    Errores habituales al dimensionar un cilindro neumático

    1. No considerar rozamientos

    Guías, cargas laterales o sistemas mal alineados afectan mucho.


    2. Usar presión teórica en lugar de real

    Esto lleva directamente a cilindros infradimensionados.


    3. No aplicar margen de seguridad

    Error crítico en aplicaciones dinámicas.


    4. Ignorar la fuerza en retroceso

    Especialmente importante en aplicaciones de doble efecto.


    5. No considerar la carrera

    Carreras largas pueden introducir:

    • Flexión
    • Pérdida de eficiencia

    ¿Y el consumo de aire?

    El diámetro influye directamente en el consumo:

    A mayor diámetro:

    • Mayor volumen de aire
    • Mayor coste energético

    Si quieres profundizar en esto, te recomiendo este artículo:
    Cómo calcular el consumo de aire en un cilindro neumático


    Conclusión

    Elegir el diámetro cilindro neumático no es complicado, pero hacerlo mal tiene consecuencias directas en coste y rendimiento.

    Quédate con esto:

    • Calcula la fuerza real (con margen)
    • Usa presión efectiva
    • Selecciona siempre el diámetro superior

    Preguntas frecuentes sobre diámetro de cilindro neumático

    ¿Cómo se calcula el diámetro de un cilindro neumático?

    El diámetro se calcula a partir de la fuerza necesaria y la presión disponible. Primero se obtiene la superficie necesaria del pistón y después se calcula el diámetro equivalente.

    ¿Qué pasa si elijo un cilindro neumático demasiado pequeño?

    El cilindro puede no tener fuerza suficiente, moverse de forma irregular, quedarse bloqueado o no completar el ciclo cuando aumente la carga o baje la presión.

    ¿Es mejor elegir siempre un diámetro mayor?

    No siempre. Un diámetro mayor genera más fuerza, pero también aumenta el consumo de aire, el tamaño del actuador y las necesidades de caudal de la válvula y los tubos por tanto el coste total de todos los componentes de la aplicación.

    ¿Qué presión se usa para calcular el diámetro del cilindro?

    Debe usarse la presión real disponible en la máquina durante el ciclo, no solo la presión nominal del compresor o de la red.

    ¿Influye el diámetro en la velocidad del cilindro?

    Sí. A mayor diámetro, mayor volumen de aire por carrera. Si la válvula, los tubos o el caudal disponible no son suficientes, el cilindro puede moverse más lento.

    Siguiente paso

    Si quieres afinar aún más el diseño de tu sistema, revisa también:

  • Velocidad cilindro neumático: fórmula, cálculo y calculadora

    En esta guía explico cómo calcular la velocidad cilindro neumático con fórmula, ejemplo práctico y factores reales que afectan al movimiento.

    Cómo se calcula la velocidad de un cilindro neumático

    La velocidad de un cilindro neumático indica la distancia que recorre el vástago durante un tiempo determinado y normalmente se expresa en milímetros por segundo (mm/s) o metros por segundo (m/s).

    Su valor depende principalmente del caudal efectivo que entra y sale de las cámaras y de la superficie útil del pistón. En el cálculo teórico se utiliza la relación entre caudal y superficie, diferenciando entre la carrera de avance y la de retroceso.

    En una instalación real también influyen la presión disponible, la carga desplazada, el diámetro y la longitud de los tubos, el caudal de la válvula, los racores y los reguladores. Por eso, el resultado calculado debe considerarse una estimación inicial y comprobarse posteriormente en la máquina.

    La velocidad de un cilindro neumático es un parámetro clave en cualquier sistema de automatización.

    Puedes revisar estos temas en los siguientes artículos:

    Fuerza de un cilindro neumático: fórmula y calculadora

    Elegir válvula neumática: guía rápida 3/2, 5/2 y 5/3

    Diámetro tubo neumático: guía y calculadora de caudal

    Calculadora de velocidad cilindro neumático

    Introduce el diámetro del cilindro, el diámetro del vástago, el caudal disponible en NL/min y la presión de trabajo en bar. La calculadora convierte el caudal normalizado en caudal efectivo aproximado y calcula las velocidades teóricas de avance y retroceso.

    Calculadora de velocidad de cilindro neumático

    Introduce el diámetro del cilindro, el caudal disponible y la presión de trabajo para estimar la velocidad de avance y retroceso.

    Introduce los datos y pulsa calcular.
    Nota: este cálculo es orientativo. La velocidad real puede variar por pérdidas de carga, racores, longitud del tubo, válvula utilizada, reguladores de caudal, carga movida y rozamientos del cilindro.

    Cómo interpretar el resultado

    El resultado representa la velocidad teórica obtenida a partir del caudal y de la superficie útil del cilindro. La velocidad real normalmente será diferente debido a las pérdidas de carga, la compresibilidad del aire, la carga desplazada y las restricciones introducidas por la válvula, los tubos, los racores y los reguladores.

    Antes de seleccionar o ajustar el cilindro, compara el resultado con el rango de velocidad permitido por el fabricante. En aplicaciones con movimientos rápidos también debe comprobarse la energía de impacto y la capacidad de amortiguación al final de la carrera.

    Si quieres averiguar mas sobre la amortiguación puedes revisar este artículo:

    Amortiguación cilindros neumáticos: que es y cómo ajustarla

    Fórmula para calcular la velocidad de un cilindro neumático

    La fórmula teórica para calcular la velocidad de un cilindro neumático es:

    v = Q / A

    Donde:

    • v es la velocidad del cilindro en metros por segundo (m/s).
    • Q es el caudal volumétrico real que entra en la cámara, expresado en metros cúbicos por segundo (m³/s).
    • A es la superficie útil del pistón, expresada en metros cuadrados (m²).

    Cuanto mayor sea el caudal disponible, mayor podrá ser la velocidad del cilindro. Para un mismo caudal, al aumentar el diámetro del pistón también aumenta el volumen que debe llenarse y, por tanto, disminuye la velocidad.

    Es importante no introducir directamente un caudal expresado en NL/min en la fórmula. Los litros normalizados representan aire referido a condiciones normales y deben convertirse aproximadamente al volumen que ocupa el aire a la presión de trabajo:

    Q real ≈ Q normal / (presión manométrica + 1)

    Esta aproximación considera la presión absoluta y supone una temperatura similar. El resultado sigue siendo teórico, porque no incluye las pérdidas de carga, la compresibilidad dinámica del aire, la carga ni las restricciones de la instalación.

    Superficie útil en avance y retroceso

    Para calcular la velocidad hay que utilizar la superficie útil correspondiente a cada movimiento del cilindro.

    Superficie durante el avance

    Durante el avance, el aire actúa sobre toda la superficie del pistón:

    Aₐ = π × D² / 4

    Donde:

    • Aₐ es la superficie útil de avance.
    • D es el diámetro interior del cilindro.
    • π tiene un valor aproximado de 3,1416.

    Superficie durante el retroceso

    Durante el retroceso, el vástago ocupa parte de la superficie del pistón. Por tanto, hay que restar su sección:

    Aᵣ = π × (D² − d²) / 4

    Donde:

    • Aᵣ es la superficie útil de retroceso.
    • D es el diámetro interior del cilindro.
    • d es el diámetro del vástago.

    Si los diámetros se introducen en milímetros, el resultado se obtiene en milímetros cuadrados (mm²). Para convertirlo a metros cuadrados (m²), hay que dividir entre 1.000.000.

    Como la superficie útil de retroceso es menor, con el mismo caudal la velocidad teórica de retroceso será mayor:

    v avance = Q real / Aₐ

    v retroceso = Q real / Aᵣ

    En la práctica, ambas velocidades también dependen del caudal de escape, la válvula utilizada, los reguladores y las pérdidas de carga. Por eso, el retroceso no siempre será más rápido aunque su superficie útil sea menor.

    Ejemplo práctico de cálculo

    Supongamos un cilindro neumático de doble efecto con los siguientes datos:

    • Diámetro del pistón: D = 63 mm
    • Diámetro del vástago: d = 20 mm
    • Caudal disponible: Qₙ = 300 NL/min
    • Presión de trabajo: 6 bar manométricos

    1. Calcular la superficie de avance

    Aₐ = π × D² / 4

    Aₐ = π × 63² / 4 = 3.117 mm²

    Aₐ = 0,003117 m²

    2. Calcular la superficie de retroceso

    Aᵣ = π × (D² − d²) / 4

    Aᵣ = π × (63² − 20²) / 4 = 2.803 mm²

    Aᵣ = 0,002803 m²

    3. Convertir el caudal normalizado en caudal real aproximado

    El caudal de 300 NL/min no puede introducirse directamente en la fórmula. A una presión de trabajo de 6 bar manométricos:

    Q real ≈ 300 / (6 + 1) = 42,9 l/min

    Convertimos el resultado a metros cúbicos por segundo:

    Q real = 42,9 / 60.000 = 0,000715 m³/s

    4. Calcular la velocidad de avance

    v avance = Q real / Aₐ

    v avance = 0,000715 / 0,003117 = 0,229 m/s

    La velocidad teórica de avance es aproximadamente:

    229 mm/s

    5. Calcular la velocidad de retroceso

    v retroceso = Q real / Aᵣ

    v retroceso = 0,000715 / 0,002803 = 0,255 m/s

    La velocidad teórica de retroceso es aproximadamente:

    255 mm/s

    El retroceso resulta teóricamente más rápido porque la superficie útil es menor. Estos valores son orientativos y no consideran las restricciones de la válvula, los tubos, los racores, los reguladores de caudal, la carga ni el caudal de escape.

    !!Resultado orientativo (sin pérdidas)!!

    Factores que afectan a la velocidad real

    La fórmula permite obtener una velocidad teórica, pero el movimiento real depende del conjunto completo de la instalación neumática.

    Caudal efectivo de la válvula

    La válvula debe proporcionar suficiente caudal tanto durante la alimentación como durante el escape. Su caudal nominal no siempre coincide con el caudal disponible en la aplicación, ya que depende de la presión de entrada, la presión de salida y la caída de presión admisible.

    Diámetro y longitud de los tubos

    Un tubo demasiado estrecho o excesivamente largo aumenta las pérdidas de carga y limita el caudal que llega al cilindro. Los racores, distribuidores y conexiones también pueden introducir restricciones.

    Presión y carga desplazada

    La presión debe generar fuerza suficiente para mover la carga y vencer los rozamientos. Cuando la fuerza disponible está demasiado cerca de la fuerza necesaria, el cilindro acelera peor, pierde velocidad o puede detenerse.

    Reguladores de caudal y escape

    Los reguladores controlan la velocidad restringiendo el paso del aire. En la mayoría de los cilindros de doble efecto se regula el aire de escape para conseguir un movimiento más estable. Los silenciadores obstruidos también pueden limitar la evacuación del aire y reducir la velocidad.

    Rozamiento y amortiguación

    El estado de las juntas, las guías, la lubricación y las cargas laterales afectan al rozamiento. La amortiguación de final de carrera también reduce la velocidad durante la última parte del recorrido para limitar los impactos.

    Errores frecuentes al calcular la velocidad

    • Utilizar el caudal del compresor en lugar del caudal realmente disponible en la válvula o en el cilindro.
    • Introducir directamente un caudal expresado en NL/min sin convertirlo a caudal efectivo.
    • Utilizar la misma superficie para el avance y el retroceso sin descontar el área del vástago.
    • Ignorar las pérdidas de carga producidas por tubos, racores, reguladores y silenciadores.
    • Suponer que aumentar la presión siempre aumentará proporcionalmente la velocidad.
    • No comprobar que el cilindro tiene fuerza suficiente para mover la carga con margen.
    • Ajustar incorrectamente la orientación de los reguladores de caudal.
    • Comparar el resultado teórico sin consultar el rango de velocidad admitido por el fabricante.

    Preguntas frecuentes sobre la velocidad de un cilindro neumático

    ¿Cómo se calcula la velocidad de un cilindro neumático?

    La velocidad teórica se calcula dividiendo el caudal volumétrico real entre la superficie útil del pistón:

    v = Q / A

    Para obtener un resultado coherente, el caudal y la superficie deben expresarse en unidades compatibles.

    ¿Qué datos necesito para utilizar la calculadora?

    Necesitas conocer el diámetro del cilindro, el diámetro del vástago, el caudal disponible en NL/min y la presión de trabajo en bar. El diámetro del vástago permite calcular correctamente la velocidad de retroceso.

    ¿Aumentar la presión hace que el cilindro se mueva más rápido?

    No necesariamente. La presión determina principalmente la fuerza disponible para mover la carga. La velocidad depende especialmente del caudal efectivo y de las restricciones presentes en la válvula, los tubos, los racores, los reguladores y el escape.

    ¿Por qué el retroceso puede ser más rápido que el avance?

    Durante el retroceso, el vástago reduce la superficie útil sobre la que actúa el aire. Al ser menor la superficie, un mismo caudal produce una velocidad teórica superior. Sin embargo, el resultado real también depende del caudal disponible y de las restricciones del circuito.

    ¿Cómo se calcula el caudal necesario para alcanzar una velocidad determinada?

    El cálculo puede realizarse invirtiendo la fórmula de velocidad:

    Q real = v × A

    Si se necesita expresar el resultado como caudal normalizado, puede utilizarse la siguiente aproximación:

    Q normal ≈ Q real × (presión manométrica + 1)

    El resultado debe incrementarse con un margen que considere las pérdidas de carga y las condiciones reales de funcionamiento.

    ¿Por qué la velocidad real no coincide con la calculada?

    La fórmula no reproduce completamente el comportamiento dinámico del aire comprimido. La carga, los rozamientos, la caída de presión, la capacidad de la válvula, el diámetro de los tubos, los reguladores y la amortiguación pueden modificar considerablemente la velocidad.

    Conclusión

    La velocidad de un cilindro neumático se puede estimar relacionando el caudal efectivo con la superficie útil del pistón. Para obtener un cálculo coherente es necesario diferenciar entre avance y retroceso y convertir correctamente el caudal normalizado a las condiciones de presión de trabajo.

    La calculadora ofrece un valor teórico útil para el predimensionamiento, pero la velocidad real dependerá de la carga, la válvula, los tubos, los racores, los reguladores, el escape y las pérdidas de carga de la instalación.

    Si el cilindro no alcanza la velocidad esperada, no conviene aumentar la presión sin analizar primero el caudal disponible y las posibles restricciones del circuito. Para completar el dimensionamiento, también deben comprobarse la fuerza necesaria, el consumo de aire y el diámetro interior del tubo.

    Si el cilindro no alcanza la velocidad esperada, también conviene revisar el artículo diámetro del tubo neumático.

    Para completar el dimensionamiento, es fundamental definir correctamente el diámetro de un cilindro neumático.

    Si ya conoces la velocidad teórica, el siguiente paso práctico es ajustar la velocidad del cilindro con reguladores de caudal en avance y retroceso.

    Velocidad cilindro neumático
