Funciones de seguridad neumáticas

Las funciones de seguridad neumática permiten definir cómo debe comportarse un actuador, una válvula o una instalación cuando se produce una parada, una pérdida de energía, una limitación de velocidad o una condición de riesgo.

Los códigos como STO, SS1, SS2, SOS, SLS o SBC se utilizan para describir subfunciones de seguridad. Los símbolos mostrados en esta tabla son iconos propios de carácter explicativo para uso web, no símbolos normalizados de esquema neumático. Para representar componentes neumáticos en esquemas técnicos debe utilizarse simbología normalizada según ISO 1219

En esta guía encontrarás una tabla práctica con las principales funciones de seguridad utilizadas en neumática, como STO, SS1, SS2, SOS, SLS, SBC, SDE o SEZ, explicadas de forma sencilla y orientada a aplicaciones reales de automatización industrial.

Las funciones de seguridad neumática no deben interpretarse como simples símbolos de catálogo, sino como comportamientos seguros que debe cumplir una instalación ante una situación de riesgo.

La siguiente tabla resume las funciones de seguridad neumática más habituales, su significado práctico, una representación visual propia para uso web y una aplicación típica dentro de una instalación neumática industrial.

En siguientes artículos vamos a ir dando ejemplos de cada una de ellas con los esquemas para realizarlas y los componentes recomendados.

Función	Símbolo web recomendado	Descripción práctica	Aplicación típica	Ejemplo de aplicación
STO Desconexión segura del par Safe Torque Off	⏻ Corte seguro de energía neumática.	Se desconecta el suministro de energía al actuador neumático. Las cámaras del actuador se descargan para que no puedan generarse fuerzas peligrosas.	Paradas de emergencia, eliminación de fuerza neumática y descarga segura del actuador.	Próximamente: ejemplo STO Descarga segura de un cilindro neumático en parada de emergencia.
SS1 Parada segura 1 Safe Stop 1	⏱ Parada controlada antes de bloquear.	Los caudales de entrada y salida de ambas cámaras se reducen o bloquean. El movimiento se ralentiza y, al alcanzar la detección establecida, se reduce la presión para evitar fuerzas peligrosas.	Paradas controladas donde interesa reducir velocidad antes de alcanzar el estado seguro.	Próximamente: ejemplo SS1 Parada controlada de un actuador neumático antes de descargar presión.
SS2 Parada segura 2 Safe Stop 2	⏸ Parada con conservación de posición.	Se reduce o bloquea el caudal en ambas cámaras para ralentizar y detener el actuador. Una vez alcanzada la detección, se mantiene presión en las cámaras para conservar el estado de detención.	Aplicaciones donde el actuador debe detenerse y mantener posición mediante presión neumática.	Próximamente: ejemplo SS2 Parada segura manteniendo la posición del cilindro con presión controlada.
SOS Parada de servicio segura Safe Operating Stop	▌▌ Mantener posición segura.	Evita que el actuador se desvíe de la posición de parada establecida. Se mantiene el suministro de aire para que el actuador soporte fuerzas externas, si procede.	Retención de posición, paradas de proceso y aplicaciones con carga variable.	Próximamente: ejemplo SOS Parada de servicio segura en un cilindro que debe mantener posición.
SSC Detención y cierre seguros Safe Stopping and Closing	🔒 Bloqueo y evacuación controlada.	Se bloquea el suministro o la evacuación de energía de al menos una cámara del actuador. La energía almacenada se usa para alcanzar la detención.	Actuadores que deben detenerse y cerrarse de forma segura durante un ciclo.	Próximamente: ejemplo SSC Detención y cierre seguro de un actuador neumático en una máquina.
SLS Velocidad segura limitada Safely Limited Speed	⇢ Velocidad limitada.	La función evita que el actuador neumático supere una velocidad máxima permitida.	Movimientos seguros en zonas accesibles, mantenimiento, ajuste o modo manual.	Próximamente: ejemplo SLS Limitación segura de velocidad en un cilindro neumático durante ajuste manual.
SSB Detención y bloqueo seguros Safe Stopping and Blocking	⛔ Detención con bloqueo.	El actuador se detiene y se bloquea el libre movimiento del elemento de accionamiento. El bloqueo puede ser positivo o por fricción.	Ejes verticales, cargas suspendidas o sistemas donde no basta con cortar aire.	Próximamente: ejemplo SSB Bloqueo seguro de un eje neumático vertical con carga suspendida.
SB Bloqueo seguro Safe Blocking No forma parte de VDMA 24584	▣ Bloqueo mecánico o neumático.	Se bloquea el libre movimiento del elemento de accionamiento. El bloqueo puede realizarse por enclavamiento positivo o por fricción.	Retención de posición, bloqueo de actuadores y prevención de movimientos no deseados.	Próximamente: ejemplo SB Bloqueo seguro de un actuador mediante sistema de retención.
SSX Detención segura Safe Stopping No forma parte de VDMA 24584	■ Detención genérica segura.	El movimiento del actuador se detiene. Esta función suele considerarse una subfunción superior de seguridad y puede implementarse mediante diferentes subfunciones de parada.	Concepto general de parada segura cuando la solución técnica depende de la arquitectura del sistema.	Próximamente: ejemplo SSX Detención segura de un movimiento neumático según el riesgo de la aplicación.
SLT Par seguro limitado por fuerza Safely Limited Torque / Force	F↓ Fuerza limitada.	Evita que el actuador neumático supere una fuerza o par máximo permitido.	Manipulación segura, limitación de esfuerzos y reducción de riesgo por atrapamiento.	Próximamente: ejemplo SLT Limitación segura de fuerza en una aplicación de prensado o sujeción neumática.
SET Equilibrio seguro de par Safe Equilibrium of Torque	⇄ Equilibrio de fuerzas.	Evita que el actuador neumático se desvíe del equilibrio de par o fuerza más allá de lo establecido.	Sistemas con cargas compensadas, ejes en equilibrio o movimientos sensibles a desequilibrios.	Próximamente: ejemplo SET Equilibrio seguro de fuerzas en un actuador neumático con carga compensada.
PUS Prevención de rearranque imprevisto Prevention of Unexpected Start-up	↻✕ Evitar rearranque.	Evita que se modifique la posición inicial de una válvula y se produzca el arranque imprevisto de una función de la máquina.	Rearme seguro, mantenimiento, consignación y prevención de movimientos inesperados.	Próximamente: ejemplo PUS Prevención de rearranque imprevisto tras mantenimiento o parada de seguridad.
SBC Control de freno seguro Safe Brake Control	🅱 Control seguro de freno.	Proporciona una señal de salida segura para controlar un freno externo o una unidad de sujeción.	Actuadores con freno externo, unidades de bloqueo, ejes verticales o sistemas de retención.	Próximamente: ejemplo SBC Control seguro de freno en un eje neumático o unidad de bloqueo.
SDE Desconexión segura de la energía Safe De-energization	⚡✕ Desenergización segura.	Permite desconectar de forma segura la energía de la instalación neumática.	Corte seguro de alimentación, descarga de circuitos y consignación energética.	Próximamente: ejemplo SDE Desconexión segura de energía neumática en una instalación de aire comprimido.
SEZ Conexión segura de la energía Safe Energization	⚡✓ Energización segura.	Permite la conexión segura de energía con una secuencia de presión y tiempo establecida, por ejemplo mediante una función de arranque progresivo.	Arranque progresivo, presurización controlada y puesta en marcha segura de instalaciones neumáticas.	Próximamente: ejemplo SEZ Conexión segura de energía neumática mediante arranque progresivo.

Nota técnica: esta tabla tiene finalidad divulgativa. Los iconos son representaciones propias para facilitar la comprensión visual de cada función. Para el diseño real de funciones de seguridad en máquinas deben revisarse las normas aplicables, la evaluación de riesgos, el nivel de prestaciones requerido y la documentación del fabricante.

Al analizar funciones de seguridad neumática, es importante diferenciar entre la función deseada, la arquitectura del circuito y los componentes concretos que permiten alcanzarla.

En aplicaciones con cilindros neumáticos, las funciones de parada, bloqueo o limitación de fuerza deben analizarse junto con el comportamiento real del actuador.

Por qué un cilindro neumático pierde fuerza: causas y soluciones

La selección de la válvula neumática influye directamente en la forma de parar, descargar, bloquear o mantener presión en el actuador.

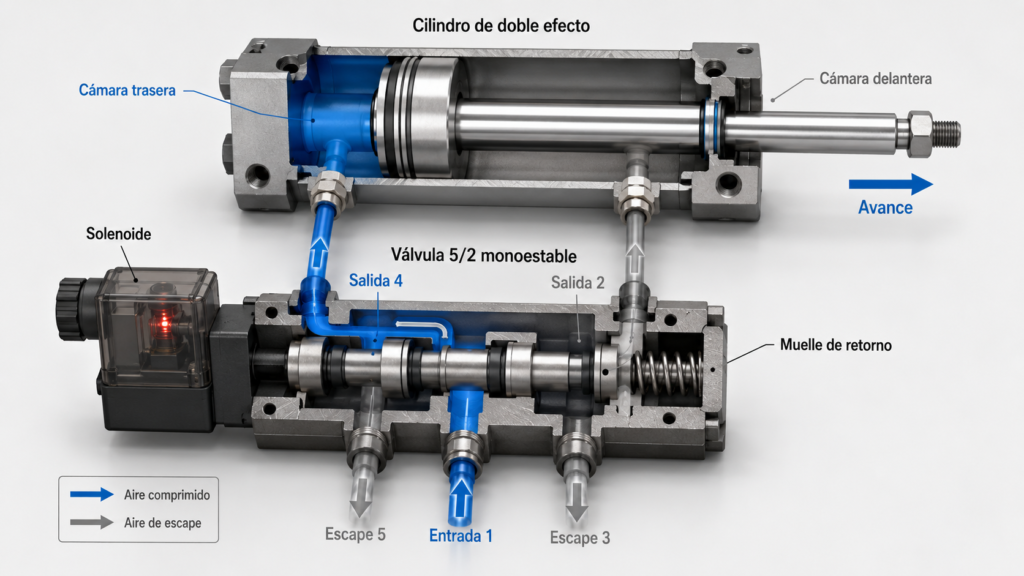

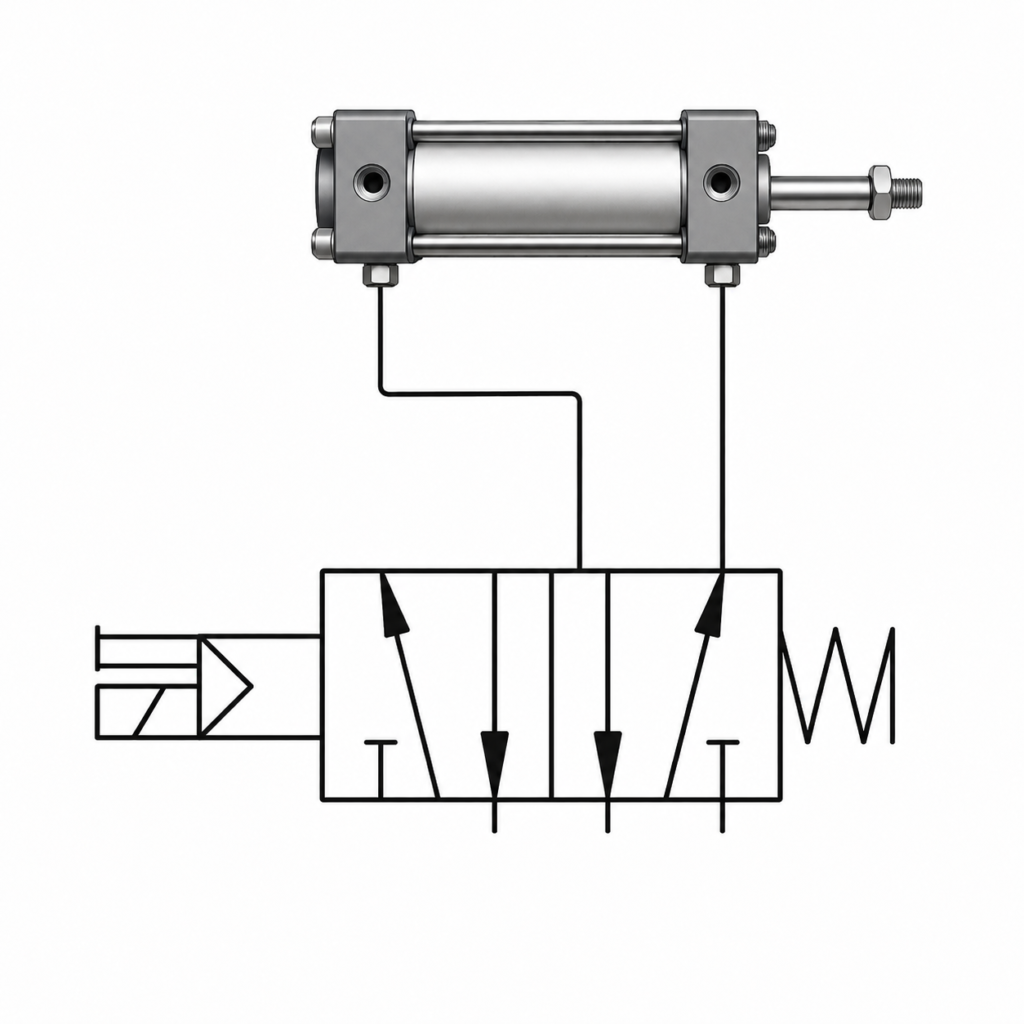

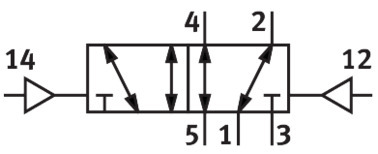

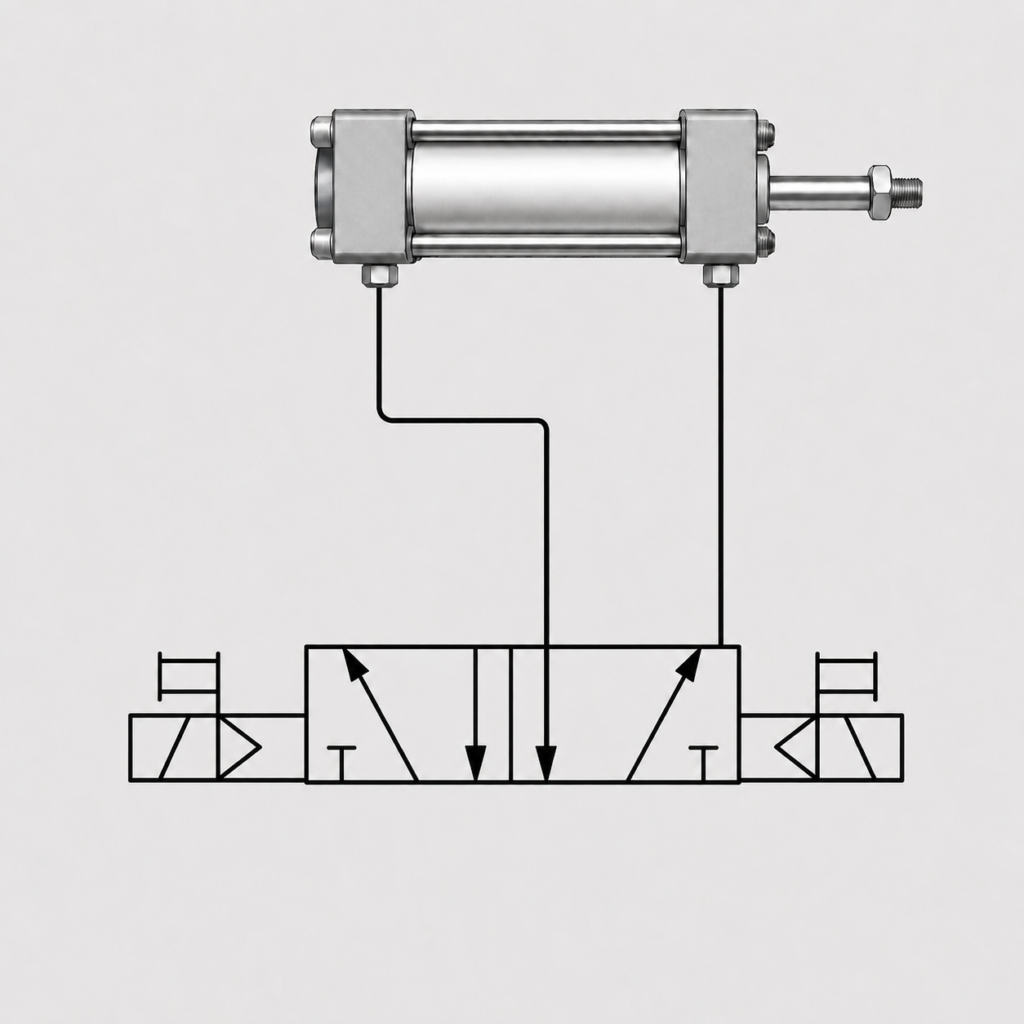

Válvula neumática 5/2 vs 5/3: esquemas y aplicaciones

La desconexión segura de energía neumática debe analizarse junto con la unidad de mantenimiento, la presión disponible y la descarga del circuito.

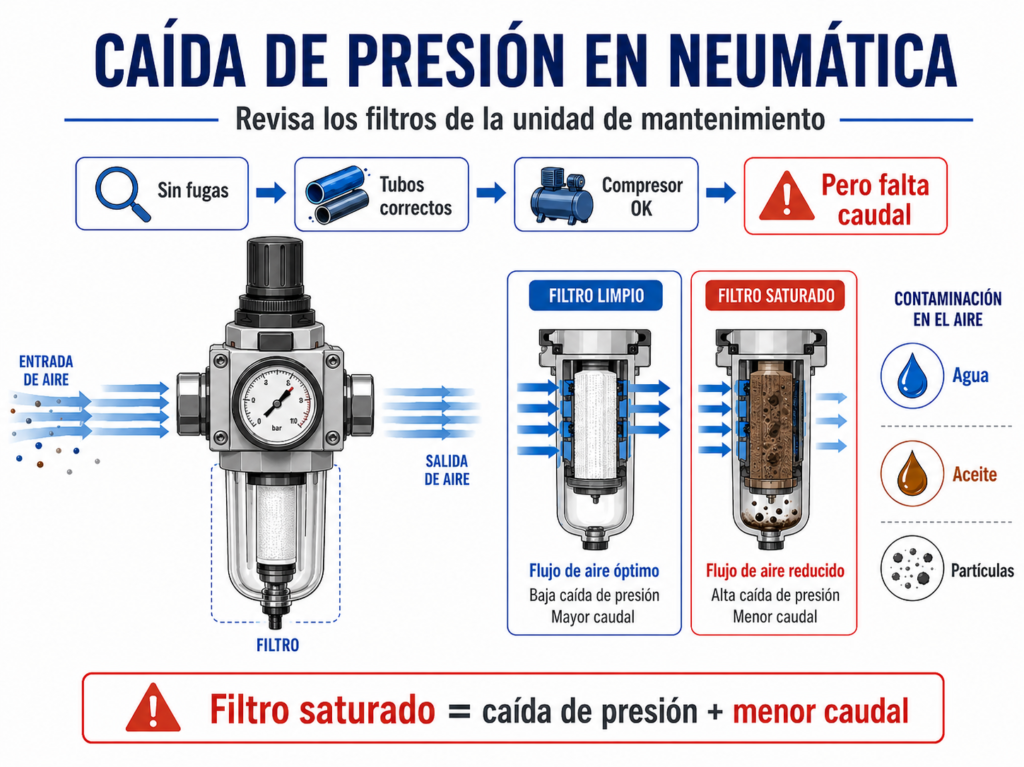

Configurar unidad de mantenimiento neumática

Un sistema neumático seguro también debe considerar consumo, fugas, presión y eficiencia energética.

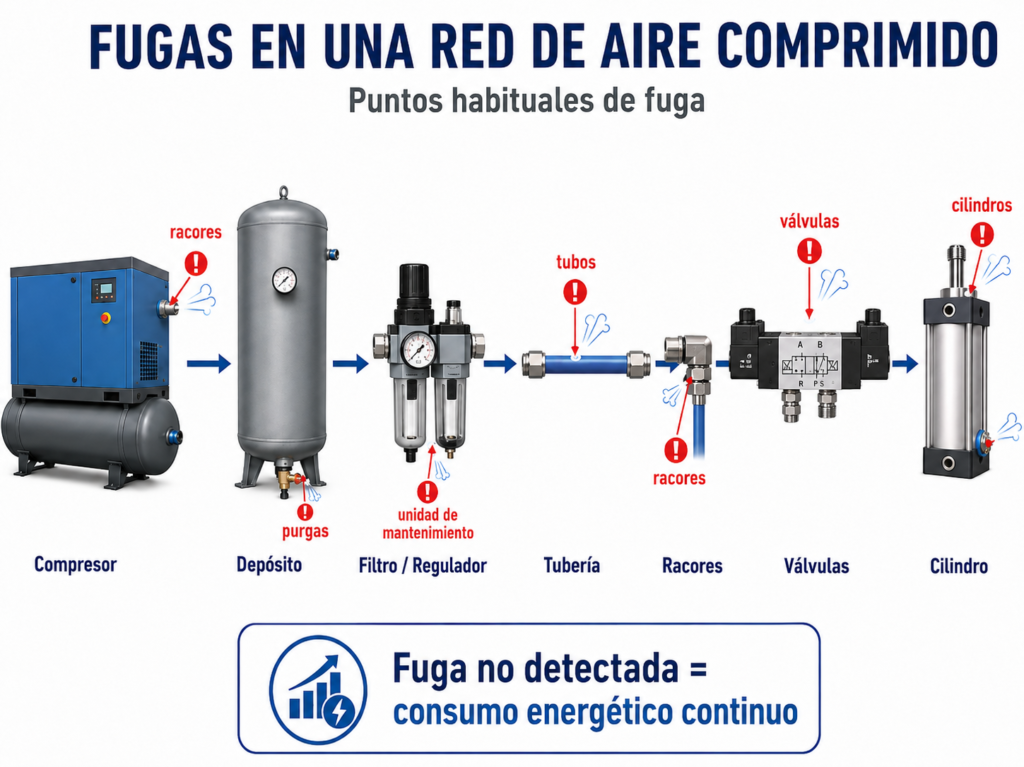

Reducir consumo aire comprimido en instalación neumática

Nota técnica: este artículo tiene finalidad divulgativa y orientativa. La aplicación real de funciones de seguridad neumática debe basarse en una evaluación de riesgos, el nivel de prestaciones requerido, la arquitectura del circuito, la normativa aplicable y la documentación del fabricante.

Preguntas frecuentes sobre funciones de seguridad neumática

¿Qué son las funciones de seguridad neumática?

Son funciones que definen cómo debe comportarse un sistema neumático ante una situación de riesgo, como una parada, una desconexión de energía, una limitación de velocidad, un bloqueo o una prevención de rearranque.

¿Qué significa STO en neumática?

STO hace referencia a la desconexión segura de la energía o del par/fuerza disponible, evitando que el actuador genere movimientos o fuerzas peligrosas.

¿Qué diferencia hay entre SS1 y SS2?

SS1 realiza una parada segura reduciendo el movimiento y llevando el sistema a un estado sin generación de fuerza peligrosa. SS2 busca una parada controlada manteniendo una condición segura, por ejemplo conservando presión para mantener posición.

¿SLS se puede aplicar a cilindros neumáticos?

Sí, el concepto de velocidad segura limitada puede aplicarse cuando se necesita evitar que un actuador neumático supere una velocidad máxima permitida.

¿Los iconos de la tabla son símbolos normalizados?

No. Los iconos de la tabla son representaciones propias para uso web. Para esquemas neumáticos deben utilizarse símbolos normalizados de componentes.

Si trabajas con neumática industrial, guarda esta tabla como referencia rápida. Las funciones de seguridad neumática ayudan a entender cómo debe comportarse una instalación ante paradas, bloqueos, pérdida de energía o movimientos potencialmente peligrosos.

agosto 7, 2026

Cómo optimizar una aplicación de vacío en neumática industrial

Introducción

Optimizar una aplicación de vacío no consiste solo en montar un eyector más grande o aumentar la presión de alimentación.

De hecho, esa suele ser una mala solución.

En muchos sistemas de vacío neumático, los problemas de agarre, tiempos de ciclo altos o consumo excesivo vienen de puntos más básicos:

Tubos demasiado largos.
Diámetros mal seleccionados.
Conexiones poco estancas.
Ventosas mal dimensionadas.
Nivel de vacío insuficiente.
Sistema demasiado centralizado.
Falta de filtrado.
Ausencia de función de ahorro de energía.

En esta guía verás cómo optimizar una aplicación de vacío neumático paso a paso, revisando los puntos que más influyen en la fiabilidad, el tiempo de respuesta y el consumo de aire comprimido.

Índice

¿Qué es el vacío?
Por qué es importante optimizar una aplicación de vacío
Cómo funciona una aplicación de vacío neumático
Punto 1: tubos cortos y diámetros adecuados
Punto 2: conexiones adecuadas y estancas
Punto 3: ventosas bien dimensionadas
Punto 4: nivel de vacío suficiente, no excesivo
Punto 5: sistema de vacío descentralizado
Punto 6: filtrado en la línea de vacío
Punto 7: sistema de ahorro de energía
Errores comunes en aplicaciones de vacío
Tabla rápida de diagnóstico
Checklist final
Preguntas frecuentes
Componentes recomendados
Conclusión

Qué es el vacío en neumática industrial

Antes de optimizar una aplicación de vacío, conviene entender qué es realmente el vacío.

En términos prácticos, hablamos de vacío cuando la presión dentro de un espacio cerrado es inferior a la presión atmosférica.

En una aplicación neumática con ventosas, el objetivo no es “crear la nada”, sino generar una diferencia de presión suficiente entre el interior de la ventosa y la atmósfera exterior.

Esa diferencia de presión hace que la ventosa se adhiera a la pieza.

Dicho de forma sencilla:

Vacío = presión inferior a la atmosférica.

En manipulación industrial, el vacío se utiliza para:

Sujetar piezas.
Elevar productos.
Transportar materiales.
Manipular piezas delicadas.
Agarrar superficies planas, rugosas o porosas.
Automatizar procesos de pick and place.

El vacío puede generarse mediante distintos sistemas, como bombas de vacío o eyectores neumáticos por efecto Venturi.

En automatización neumática, los eyectores son muy habituales porque son compactos, ligeros, rápidos y pueden montarse cerca de la ventosa.

La clave no es buscar siempre el máximo nivel de vacío, sino conseguir un nivel suficiente, estable y eficiente para manipular la pieza con seguridad.

Si el nivel de vacío es demasiado bajo, la pieza puede caerse.

Si el nivel de vacío es excesivo, puede aumentar el tiempo de evacuación, el consumo de aire comprimido y el coste energético sin aportar una mejora real al proceso.

Por eso, una aplicación de vacío bien optimizada debe equilibrar:

Nivel de vacío.
Caudal de aspiración.
Tamaño de ventosa.
Estanqueidad.
Tiempo de ciclo.
Consumo de aire comprimido.
Seguridad de agarre.

Por qué es importante optimizar una aplicación de vacío

Una aplicación de vacío mal optimizada puede funcionar, pero hacerlo con problemas:

Piezas que se caen.
Tiempos de ciclo lentos.
Consumo excesivo de aire comprimido.
Eyectores trabajando más de lo necesario.
Ruido elevado.
Falsos fallos de detección.
Paradas de máquina.
Desgaste prematuro de ventosas.
Mala repetibilidad en la manipulación.

En muchas aplicaciones de manipulación, el vacío se utiliza para sujetar, transportar o posicionar piezas mediante ventosas.

El objetivo no es conseguir “el máximo vacío posible”, sino conseguir un vacío suficiente, estable y eficiente para la pieza real que se quiere manipular.

Cómo funciona una aplicación de vacío neumático

En una aplicación típica de vacío neumático intervienen varios elementos:

Alimentación de aire comprimido.
Eyector o generador de vacío.
Tubo de vacío.
Filtro de vacío.
Vacuostato o sensor de vacío.
Ventosa.
Pieza a manipular.
Sistema de expulsión o soplado.
Control de ahorro de energía, si aplica.

El eyector genera vacío mediante aire comprimido. Ese vacío se transmite hasta la ventosa, que se adhiere a la pieza por diferencia de presión.

Si hay fugas, tubos largos, conexiones mal seleccionadas o ventosas inadecuadas, el sistema necesita más tiempo, más caudal o más consumo para conseguir el mismo resultado.

Punto 1: tubos cortos y diámetros adecuados

El tubo es uno de los elementos más importantes en una aplicación de vacío.

Un tubo demasiado largo aumenta el volumen que hay que evacuar.

Un tubo demasiado pequeño limita el caudal de aspiración.

Un tubo demasiado grande aumenta el volumen interno y puede ralentizar la generación de vacío si no está bien justificado.

La recomendación práctica es:

tubos lo más cortos posible y diámetro adecuado al caudal de aspiración necesario.

Como referencia se puede aplicar esta regla:

Por qué los tubos largos perjudican el vacío

Cuanto mayor es el volumen interno del circuito, más aire hay que evacuar antes de alcanzar el nivel de vacío requerido.

Eso provoca:

Mayor tiempo de evacuación.
Ciclos más lentos.
Más consumo de aire comprimido.
Respuesta menos rápida.
Peor detección de pieza.
Mayor sensibilidad a fugas.

Por eso, en aplicaciones rápidas de pick and place, conviene acercar el generador de vacío a la ventosa.

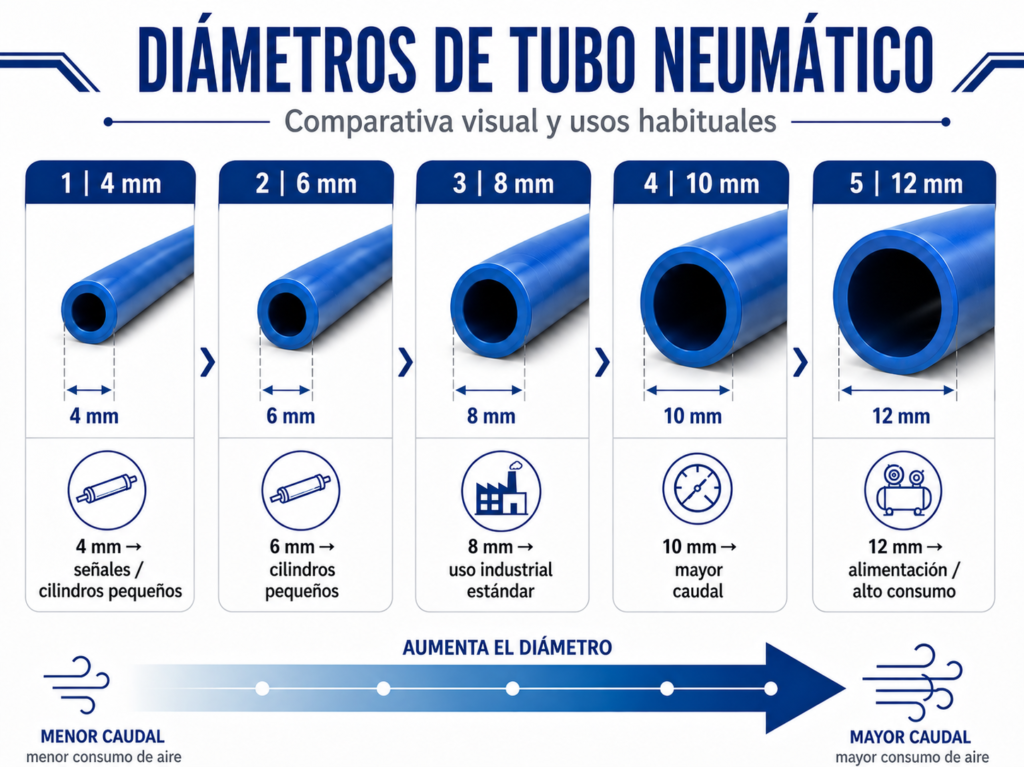

Diámetro del tubo de vacío

El diámetro debe permitir que el aire evacuado circule sin generar una restricción excesiva.

Como criterio general:

Tubo pequeño → más restricción.
Tubo largo → más volumen y más pérdida.
Tubo mal elegido → peor tiempo de respuesta.

No elijas el tubo solo por comodidad de montaje.

En vacío, el tubo forma parte directa del rendimiento del sistema, sigue las recomendaciones de la imagen anterior para una buena selección del tubo.

Punto 2: conexiones adecuadas y estancas

Las conexiones son críticas.

En una aplicación de vacío, cualquier pérdida de estanqueidad obliga al generador a compensar aire que entra de forma no deseada.

Debes tener en cuenta que el rango de presión en el que trabajamos en vacío es reducido y las perdidas de eficiencia pueden ser críticas.

Eso significa más consumo y menor estabilidad.

Qué revisar

Racores. ¿Son óptimas para trabajar con vacío?
Uniones roscadas.
Juntas.
Racores en T y Racores en L ¿las puedo evitar?
Distribuidores.
Adaptadores.
Tomas no utilizadas.
Estado del tubo.
Montaje de la ventosa.

Una conexión que funciona bien en presión positiva no siempre es ideal para vacío.

En vacío, la estanqueidad es fundamental.

Reducir T y L innecesarias

Cada conexión adicional puede añadir:

Pérdidas.
Volumen.
Restricción.
Puntos de fuga.
Menor eficiencia.

Siempre que sea posible:

Reduce racores innecesarios.
Evita recorridos complicados.
Usa distribuidores adecuados.
Sustituye derivaciones poco eficientes por soluciones más limpias.
Evita codos o uniones si no aportan nada, si no se pueden evitar cambia conexiones en T por Y.

Una instalación más simple suele ser más eficiente y más fácil de diagnosticar.

En aplicaciones en las que tenemos muchas ventosas que dependen de un único generador, es práctico aplicar esta regla para un correcto dimensionamiento:

D= Diámetro de tubo

1= ventosa

2= tubo

Cada rama debe reducirse por un factor de 1,42 y redondearse el resultado al diámetro estándar superior.

Ejemplo:

Si tengo una alimentación con tubo de 10mm, la primera rama tendría un diámetro calculado de 7,1mm y se seleccionaría por tanto el diámetro de 8mm como diámetro estándar superior.

Punto 3: ventosas bien dimensionadas

La ventosa es el punto de contacto con la pieza.

Si la ventosa está mal seleccionada, el sistema puede fallar aunque el eyector sea correcto.

Para elegir una ventosa hay que revisar:

Peso de la pieza.
Superficie de contacto.
Material.
Rugosidad.
Porosidad.
Forma geométrica.
Temperatura.
Velocidad del movimiento.
Aceleración.
Posición de agarre.
Número de ventosas.
Coeficiente de seguridad.

Ventosa demasiado pequeña

Una ventosa demasiado pequeña puede provocar:

Falta de fuerza de sujeción.
Piezas que se caen.
Necesidad de más vacío del necesario.
Mayor sensibilidad a fugas.
Peor estabilidad en movimientos rápidos.

Ventosa demasiado grande

Una ventosa demasiado grande tampoco siempre es la solución.

Puede provocar:

Más volumen a evacuar.
Mayor tiempo de respuesta.
Problemas si la pieza es pequeña o irregular.
Contacto inestable.
Mayor sensibilidad a deformaciones.

La ventosa debe ser suficiente para sujetar la pieza con margen, pero sin sobredimensionar por costumbre.

Material y forma de la ventosa

La geometría y el material importan.

Según la aplicación, puede interesar:

Ventosa plana.
Ventosa de fuelle.
Ventosa ovalada.
Ventosa de silicona.
Ventosa para superficies rugosas.
Ventosa para piezas flexibles.
Ventosa para alimentación o aplicaciones especiales.

Si la pieza es porosa, rugosa o irregular, el sistema tendrá fugas permanentes y habrá que dimensionar el generador teniendo en cuenta ese caudal de fuga.

Punto 4: nivel de vacío suficiente, no excesivo

Una aplicación de vacío debe trabajar con el nivel necesario para sujetar la pieza de forma segura.

Pero más vacío no siempre significa mejor aplicación.

Buscar un nivel de vacío excesivo puede provocar:

Más tiempo de evacuación.
Mayor consumo de aire.
Más ruido.
Ciclos más lentos.
Mayor exigencia al eyector.
Menor eficiencia energética.

El objetivo es trabajar con un nivel de vacío suficiente, estable y seguro.

Puedes usar como referencia esta tabla para dimensionar los componentes:

Diámetro de ventosas (mm)	N.º de ventosas por generador	Diámetro de boquilla del generador (mm)
De 2 a 8	De 1 a 2	0,5
De 2 a 8	De 3 a 6	1
De 10 a 15	1	0,5
De 10 a 15	De 2 a 6	1
De 20 a 25	De 1 a 6	1
De 30 a 40	De 1 a 4	1
De 30 a 40	De 5 a 6	1,5
De 50 a 60	De 1 a 2	1
De 50 a 60	De 3 a 4	1,5
De 80 a 100	1	1
	De 2 a 4	1,5
	De 5 a 6	2

Vacío en manipulación industrial

En manipulación neumática, el vacío se suele expresar en porcentaje o en presión relativa.

Para aplicaciones industriales de sujeción, el vacío útil suele estar dentro del rango de vacío industrial.

No todas las piezas necesitan el mismo nivel de vacío.

Una pieza lisa y no porosa puede requerir menos caudal de aspiración.

Una pieza porosa o rugosa puede necesitar más caudal para compensar fugas.

Por este motivo existen en el mercado generadores de alto vacío y generadores de alto caudal, debes seleccionar cada uno dependiendo del material a transportar.

Cada uno tiene funcionamientos distintos y debes seleccionar el que mejor se adapte a las necesidades de la aplicación.

Un generador de alto caudal alcanza más rapidamente el máximo vacío pero el vacío generado es inferior.

Presión de alimentación del eyector

En eyectores neumáticos, no conviene subir la presión sin criterio.

Muchos eyectores trabajan de forma óptima en un rango aproximado de 4 a 6 bar.

Por encima de ese rango, puede aumentar el consumo de aire y el ruido sin mejorar apenas el nivel de vacío.

Incluso puede ocurrir que el caudal de succión no mejore como se espera.

La solución correcta no es siempre subir presión, sino revisar:

Tubos.
Conexiones.
Ventosas.
Fugas.
Nivel de vacío necesario.
Eyector adecuado.
Sistema de ahorro de energía.

Punto 5: sistema de vacío descentralizado

En muchas aplicaciones, un sistema descentralizado es más eficiente que un sistema centralizado.

Esto significa colocar el generador de vacío cerca de la ventosa o del punto de consumo.

Ventajas del vacío descentralizado

Tubos de vacío más cortos.
Menor volumen a evacuar.
Mejor tiempo de respuesta.
Menos pérdidas.
Ciclos más rápidos.
Mayor eficiencia.
Mejor control por ventosa o por grupo.
Diagnóstico más sencillo.
Menor riesgo de que una fuga afecte a todo el sistema.

En aplicaciones dinámicas con robots, manipuladores o pick and place, esta opción suele tener mucho sentido.

Cuándo puede tener sentido un sistema centralizado

Un sistema centralizado puede tener sentido cuando:

Hay muchos puntos de vacío con demanda estable.
El sistema usa bomba de vacío.
Hay una red de vacío bien diseñada.
Los tiempos de ciclo no son críticos.
Se necesita vacío común para una zona amplia.
La aplicación no requiere respuesta rápida por cada ventosa.

Pero si el sistema tiene tubos largos, muchas derivaciones y fugas difíciles de controlar, puede perder eficiencia rápidamente.

Punto 6: filtrado en la línea de vacío

E

l filtrado es importante tanto en la alimentación de aire comprimido como en la zona de aspiración.

En aplicaciones de vacío, pueden entrar partículas desde la propia pieza o desde el ambiente.

Esto puede afectar al eyector, al vacuostato, a la válvula o a la ventosa.

Qué puede aspirar el sistema

Polvo.
Virutas.
Partículas del producto.
Restos de cartón.
Fibra.
Suciedad.
Humedad.
Fragmentos de material.
Aceite o contaminantes del entorno.

Un filtro en la línea de vacío ayuda a proteger el generador y facilita la inspección visual.

Dónde colocar el filtro de vacío

El filtro debe colocarse en la línea de aspiración, entre la ventosa y el generador de vacío, según la configuración del sistema.

Debe estar accesible para mantenimiento.

Un filtro oculto o difícil de revisar acaba sin mantenimiento y termina provocando pérdida de rendimiento.

Cuidado con filtros saturados

Un filtro de vacío saturado puede provocar:

Menor caudal de aspiración.
Mayor tiempo de evacuación.
Falsos fallos de agarre.
Pérdida de nivel de vacío.
Mayor consumo.
Paradas intermitentes.

No basta con montar el filtro. Hay que revisarlo periódicamente.

Punto 7: sistema de ahorro de energía

Una aplicación de vacío puede consumir mucho aire si el eyector permanece activo durante todo el tiempo de agarre.

En muchos casos, no es necesario.

Si el sistema es suficientemente estanco, puede generarse vacío hasta alcanzar un nivel máximo, detener el eyector y volver a activarlo solo si el vacío cae por debajo de un mínimo de seguridad.

Ese es el principio de ahorro de energía con vacuostato.

Cómo funciona el ahorro de energía en vacío

El ciclo básico es:

Se activa el eyector.
El vacío aumenta hasta el nivel máximo configurado.
El vacuostato confirma que se ha alcanzado el nivel de seguridad.
El eyector se desconecta.
El sistema mantiene la pieza sin consumir aire.
Si el vacío baja hasta el umbral mínimo, el eyector vuelve a activarse.
El ciclo se repite hasta soltar la pieza.

Esto puede reducir el consumo de aire de forma importante en sistemas estancos.

Generador de vacío con ahorro de energía.

Cuándo funciona bien el ahorro de energía

Funciona especialmente bien cuando:

La pieza no es porosa.
Hay buena estanqueidad.
Las conexiones son correctas.
Las ventosas sellan bien.
El tiempo de agarre es significativo.
El vacío se mantiene sin fugas grandes.
Se puede controlar el nivel mediante vacuostato.

Cuándo no funciona bien

No funciona tan bien cuando:

La pieza es muy porosa.
Hay muchas fugas.
Las ventosas no sellan.
El circuito tiene pérdidas.
El tiempo de agarre es muy corto.
El eyector tendría que reconectarse continuamente.

En sistemas con fugas permanentes, el eyector puede acabar trabajando casi todo el tiempo.

En ese caso hay que corregir fugas, ventosas o configuración antes de confiar en el ahorro de energía.

Errores comunes en aplicaciones de vacío

Usar un eyector más grande para tapar problemas

Montar un eyector más potente puede mejorar la situación, pero también aumentar consumo y ruido.

Si hay fugas, mala ventosa o tubos mal diseñados, el problema de fondo sigue ahí, hay que identificarlo y solucionarlo.

Subir presión para ganar vacío

Por encima del rango óptimo, subir presión puede aumentar consumo sin mejorar el nivel de vacío de forma relevante o incluso disminuir el nivel de vacío,

Primero revisa diseño y estanqueidad.

Usar tubos largos entre eyector y ventosa

Esto aumenta volumen interno y empeora el tiempo de respuesta.

En aplicaciones rápidas, acerca el eyector a la ventosa.

No filtrar la aspiración

Si entran partículas al eyector o al sensor, aparecerán fallos y mantenimiento innecesario.

No revisar ventosas desgastadas

Una ventosa endurecida, cortada o deformada puede generar fugas y pérdida de agarre.

Tienes que asegurar que está en buen estado y que es la ventosa adecuada para la aplicación.

No diferenciar piezas porosas y no porosas

Una pieza porosa requiere un enfoque distinto.

No puedes dimensionar igual una chapa lisa que un cartón, una bolsa o una pieza rugosa.

No usar vacuostato

Sin medición de vacío, el sistema trabaja a ciegas.

Un vacuostato permite confirmar agarre, generar alarmas y activar ahorro de energía.

Tabla rápida de diagnóstico

Síntoma	Posible causa	Acción recomendada
La pieza se cae	Vacío insuficiente, fuga o ventosa pequeña	Revisar ventosa, nivel de vacío y fugas
Tarda mucho en coger vacío	Tubo largo, volumen alto o eyector pequeño	Acortar tubos o acercar eyector
Alto consumo de aire	Eyector siempre activo o fugas	Añadir ahorro de energía y revisar estanqueidad
Vacío inestable	Conexiones con fugas o pieza porosa	Revisar racores, ventosa y material
Fallos intermitentes	Ventosa desgastada o filtro sucio	Cambiar ventosa y limpiar filtro
Mucho ruido	Presión excesiva o escape mal gestionado	Ajustar presión y revisar silenciador
Vacuostato no detecta pieza	Umbral mal ajustado o vacío insuficiente	Ajustar niveles y revisar circuito
Bajo caudal de aspiración	Tubo pequeño, filtro saturado o eyector inadecuado	Revisar diámetro, filtro y selección

Checklist para optimizar una aplicación de vacío

Punto	Pregunta clave	Estado
Tubos	¿Los tubos de vacío son lo más cortos posible?	☐
Diámetro	¿El diámetro del tubo es adecuado?	☐
Conexiones	¿Las conexiones son estancas y adecuadas para vacío?	☐
Racores	¿Se han eliminado T, L o derivaciones innecesarias?	☐
Ventosa	¿La ventosa está bien dimensionada para peso y superficie?	☐
Material	¿La ventosa es compatible con la pieza?	☐
Vacío	¿El nivel de vacío es suficiente pero no excesivo?	☐
Presión	¿El eyector trabaja en su rango óptimo de presión?	☐
Eyector	¿El generador está cerca de la ventosa?	☐
Descentralización	¿Tiene sentido descentralizar el vacío?	☐
Filtro	¿Hay filtro en la línea de aspiración?	☐
Vacuostato	¿Se mide el nivel de vacío?	☐
Ahorro	¿El eyector se desconecta cuando alcanza vacío suficiente?	☐
Expulsión	¿La expulsión de pieza está ajustada?	☐
Seguridad	¿Hay margen suficiente para cargas suspendidas?	☐

Preguntas frecuentes

¿Cómo se optimiza una aplicación de vacío neumático?

Revisando tubos, conexiones, ventosas, nivel de vacío, presión del eyector, filtrado, descentralización y ahorro de energía mediante vacuostato.

¿Es mejor aumentar la presión del eyector?

No siempre. Muchos eyectores trabajan de forma óptima alrededor de 4 a 6 bar. Subir presión puede aumentar consumo y ruido sin mejorar apenas el vacío o inclusive empeorando.

¿Por qué tarda mucho en hacerse el vacío?

Puede deberse a tubos largos, demasiado volumen, fugas, filtro saturado, eyector pequeño o ventosas mal seleccionadas.

¿Qué es mejor, vacío centralizado o descentralizado?

Depende de la aplicación. Para ciclos rápidos y manipuladores, suele ser más eficiente acercar el eyector a la ventosa y reducir el volumen a evacuar.

¿Por qué es importante el filtro de vacío?

Porque evita que partículas de la pieza o del ambiente entren en el eyector, sensor o circuito, reduciendo fallos y mantenimiento.

¿Cómo ahorrar aire en un sistema de vacío?

Usando un vacuostato y un sistema de ahorro de energía que desconecte el eyector cuando se alcanza el nivel de vacío necesario.

¿Qué pasa si la ventosa está mal dimensionada?

Puede haber fugas, pérdida de agarre, tiempos de ciclo largos, consumo excesivo o necesidad de usar más vacío del necesario.

Conclusión

Para optimizar una aplicación de vacío, no empieces cambiando el eyector.

Primero revisa el sistema completo:

Tubos cortos y bien dimensionados.
Conexiones estancas y adecuadas.
Ventosas bien seleccionadas.
Nivel de vacío suficiente.
Generación de vacío descentralizada cuando tenga sentido.
Filtrado en la línea de aspiración.
Sistema de ahorro de energía con vacuostato.

La idea clave es esta:

Menos volumen, menos fugas y mejor control = más eficiencia en vacío.

Un sistema de vacío optimizado mejora el agarre, reduce tiempos de ciclo, consume menos aire comprimido y aumenta la fiabilidad de la máquina.

Guarda esta guía si trabajas con manipulación por vacío. Muchas aplicaciones no fallan por falta de eyector, sino por tubos largos, fugas, ventosas mal elegidas o ausencia de control del nivel de vacío.

Para completar el diseño de tu instalación neumática, revisa también:

julio 19, 2026

Por qué un cilindro neumático pierde fuerza: causas y soluciones

Introducción

Un cilindro neumático pierde fuerza cuando no es capaz de empujar, tirar o mantener una carga con la fuerza esperada.

El error habitual es pensar que el problema está directamente en el cilindro, pero no siempre es así.

En muchos casos, la pérdida de fuerza se debe a:

Presión insuficiente.
Caída de presión durante el ciclo.
Fugas de aire.
Diámetro de cilindro mal seleccionado.
Carga superior a la prevista.
Rozamientos mecánicos.
Válvula con poco caudal.
Reguladores mal ajustados.
Tubos demasiado pequeños.
Filtro saturado.
Juntas internas deterioradas.
Carga lateral sobre el vástago.

En esta guía verás por qué un cilindro neumático puede perder fuerza, cómo diagnosticarlo paso a paso y qué soluciones aplicar antes de cambiar componentes sin criterio.

Índice

De qué depende la fuerza de un cilindro neumático
Diferencia entre pérdida de fuerza y pérdida de velocidad
Causa 1: presión insuficiente
Causa 2: caída de presión durante el movimiento
Causa 3: diámetro de cilindro incorrecto
Causa 4: fugas de aire comprimido
Causa 5: fugas internas en el cilindro
Causa 6: carga superior a la prevista
Causa 7: rozamientos, desalineación o carga lateral
Causa 8: válvula o tubo con poco caudal
Causa 9: filtro saturado o unidad de mantenimiento pequeña
Método de diagnóstico paso a paso
Tabla rápida de síntomas y soluciones
Checklist final
Preguntas frecuentes
Conclusión

cilindro neumático pierde fuerza causas y soluciones en una instalación neumática

De qué depende la fuerza de un cilindro neumático

La fuerza de un cilindro neumático depende principalmente de dos factores:

Fuerza = presión x superficie efectiva del pistón

Esto significa que, para aumentar la fuerza, normalmente necesitas:

Más presión.
Mayor diámetro de cilindro.
Menos pérdidas en el circuito.
Menos rozamientos mecánicos.
Mejor aprovechamiento de la superficie efectiva.

En un cilindro de doble efecto hay una diferencia importante:

En avance, normalmente trabaja toda la superficie del pistón.
En retroceso, la superficie efectiva es menor porque hay que descontar el área ocupada por el vástago.

Por eso, un cilindro suele tener más fuerza en avance que en retroceso.

Si quieres revisar el cálculo completo, consulta la guía sobre cómo calcular la fuerza de un cilindro neumático.

Diferencia entre pérdida de fuerza y pérdida de velocidad

Antes de diagnosticar, hay que separar dos problemas distintos.

El cilindro pierde fuerza

Suele estar relacionado con:

Presión baja.
Diámetro insuficiente.
Fugas.
Carga excesiva.
Rozamientos mecánicos.
Juntas internas deterioradas.
Pérdida de presión durante el esfuerzo.

El cilindro va lento

Suele estar relacionado con:

Falta de caudal.
Reguladores cerrados.
Válvula pequeña.
Tubo pequeño.
Filtro saturado.
Escape obstruido.
Carga mecánica elevada.

Un cilindro puede ir lento pero tener fuerza suficiente.

Y también puede moverse rápido en vacío, pero no tener fuerza para mover la carga real.

Si tu problema principal es velocidad, revisa cómo detectar y solucionar un cilindro neumático que va lento.

Causa 1: presión insuficiente

La causa más evidente de pérdida de fuerza es que la presión real no sea suficiente.

No basta con mirar la presión en el compresor.

Lo importante es la presión que llega realmente al cilindro durante el esfuerzo.

Síntomas

El cilindro se mueve en vacío pero no puede mover la carga.
El avance se queda a mitad de recorrido.
El cilindro empuja, pero no con fuerza suficiente.
La máquina necesita más presión para funcionar.
El problema aparece cuando trabajan varios actuadores a la vez.

Qué revisar

Presión en la entrada de la máquina.
Presión después de la unidad de mantenimiento.
Presión durante el movimiento real.
Presión durante el punto de máximo esfuerzo.
Regulador de presión.
Caídas de presión en la red.

Solución

Mide la presión en el punto más cercano posible al cilindro o a la válvula.

Si la presión cae durante el ciclo, no soluciones el problema subiendo la presión general sin más. Primero revisa fugas, filtros, tubos, válvulas y caudal disponible.

Causa 2: caída de presión durante el movimiento

Una instalación puede tener buena presión en reposo y perder presión cuando el cilindro trabaja.

Esto es muy habitual.

En reposo, el manómetro puede marcar 6 bar.

Pero durante el movimiento o cuando varios consumidores trabajan a la vez, la presión puede caer a 4,5 bar o menos.

Esa caída reduce directamente la fuerza disponible.

Posibles causas

Filtro saturado.
Regulador pequeño.
Tubo de alimentación insuficiente.
Red de aire limitada.
Válvula con poco caudal.
Fugas.

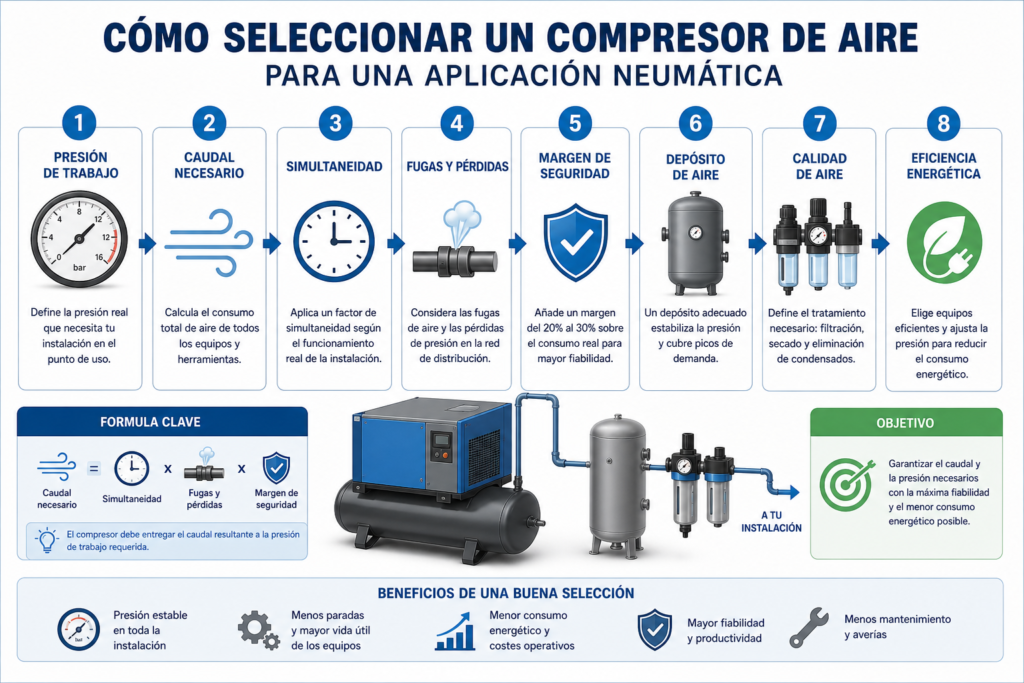

Compresor al límite.
Consumo simultáneo de varios actuadores.

Solución

Mide presión durante el ciclo, no solo en parado.

Si la presión oscila mucho en el manómetro durante el punto de consumo máximo, probablemente tienes un problema de caudal o restricción.

Puedes ampliar este punto en caída de presión en neumática: revisa los filtros de la unidad de mantenimiento.

Causa 3: diámetro de cilindro incorrecto

Si el cilindro está mal dimensionado, no tendrá fuerza suficiente aunque el circuito esté correctamente instalado.

Este error es frecuente cuando se selecciona un cilindro por espacio disponible o por costumbre, sin calcular la fuerza real necesaria.

Qué revisar

Diámetro del pistón.
Presión de trabajo.
Carrera.
Sentido de trabajo: avance o retroceso.
Peso de la carga.
Rozamientos.
Factor de seguridad.
Posición de montaje.
Cargas laterales.
Aceleraciones y esfuerzos dinámicos.

Solución

Calcula la fuerza teórica y aplica un margen de seguridad.

No diseñes un cilindro para trabajar siempre al límite.

Si el cilindro necesita empujar 400 N, no selecciones un cilindro que entregue exactamente 400 N en condiciones ideales. En máquina real hay pérdidas, rozamientos y variaciones de presión.

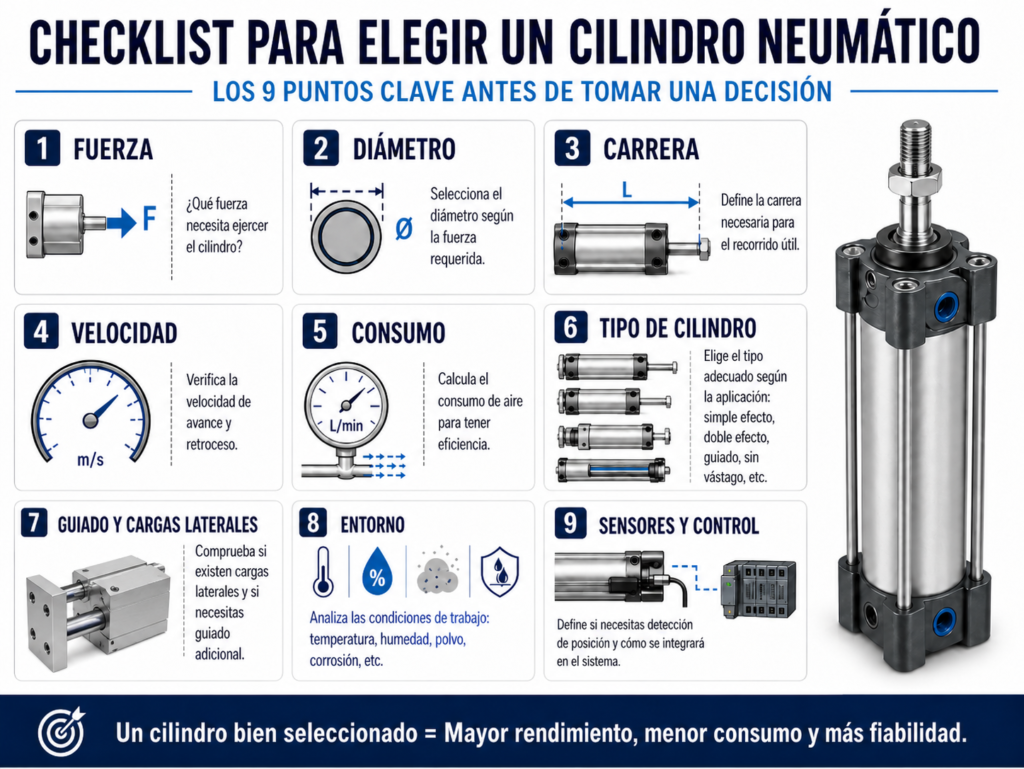

Consulta cómo elegir el diámetro de un cilindro neumático.

Causa 4: fugas de aire comprimido

Las fugas reducen la presión y el caudal disponible.

Pueden aparecer antes del cilindro, en la válvula, en los racores, en los tubos o incluso en el propio cilindro.

Puntos habituales de fuga

Racores rápidos.
Tubos dañados.
Juntas de cilindro.
Válvulas.
Reguladores de caudal.
Unidad de mantenimiento.
Purgas.
Mangueras.
Escapes.
Conexiones roscadas.

Síntomas

Se escucha fuga cerca del cilindro.
El compresor arranca con frecuencia.
La presión cae en reposo.
El cilindro no mantiene posición.
La fuerza cambia entre ciclos.
Hay consumo de aire con la máquina parada.

Solución

Localiza y repara fugas.

Puedes usar:

Escucha directa.
Agua jabonosa.
Detector ultrasónico.
Medición de caída de presión.
Control de consumo en reposo.

Revisa la guía sobre cómo detectar fugas de aire comprimido.

Causa 5: fugas internas en el cilindro

Un cilindro puede perder fuerza por fugas internas.

Esto ocurre cuando las juntas del pistón no sellan correctamente y el aire pasa de una cámara a otra.

El cilindro puede moverse, pero pierde capacidad de empuje.

Síntomas

El cilindro no mantiene posición.
Pierde fuerza bajo carga.
Se desplaza lentamente aunque la válvula no cambie.
Hay consumo de aire constante.
La fuerza disminuye con el tiempo.
El problema aparece más en una dirección que en otra.

Posibles causas

Juntas del pistón desgastadas.
Rayado interno de la camisa.
Contaminación por partículas.
Falta de mantenimiento.
Lubricación incorrecta.
Cilindro dañado por carga lateral.
Temperatura o ambiente agresivo.

Solución

Aísla el cilindro y realiza una prueba de estanqueidad si es posible.

Si hay fuga interna, normalmente hay que sustituir juntas o cambiar el cilindro.

Antes de hacerlo, revisa también si la causa fue contaminación, agua, aceite o mala alineación. Si no corriges la causa, el cilindro nuevo acabará fallando igual.

Causa 6: carga superior a la prevista

A veces el cilindro no ha perdido fuerza.

Simplemente la aplicación le exige más fuerza de la que puede entregar.

Esto puede ocurrir por:

Aumento de peso de la pieza.
Rozamiento mayor del mecanismo.
Cambios en la herramienta.
Desgaste de guías.
Producto más pesado.
Atascos.
Cambios de formato.
Topes mal ajustados.
Movimiento contra una resistencia no prevista.

Síntomas

El cilindro funciona bien en vacío.
Falla solo con producto real.
El problema aparece con ciertos formatos.
Hay variaciones según lote o pieza.
El cilindro se queda a medio recorrido bajo carga.

Solución

Prueba el cilindro sin carga de forma segura.

Si sin carga funciona bien, el problema probablemente está en la carga, rozamiento o dimensionamiento.

En ese caso, revisa el diseño mecánico antes de culpar a la neumática.

Causa 7: rozamientos, desalineación o carga lateral

Un cilindro neumático no debe trabajar soportando cargas laterales importantes sobre el vástago.

El cilindro está diseñado para empujar o tirar en línea con su eje.

Si hay desalineación, el vástago trabaja forzado y parte de la fuerza se pierde en rozamiento.

Posibles problemas mecánicos

Guías desalineadas.
Carga lateral sobre el vástago.
Soportes mal montados.
Falta de rótulas o compensación.
Movimiento no guiado.
Rozamiento en patines.
Topes mecánicos mal ajustados.
Suciedad en guías.
Pandeo en carreras largas.

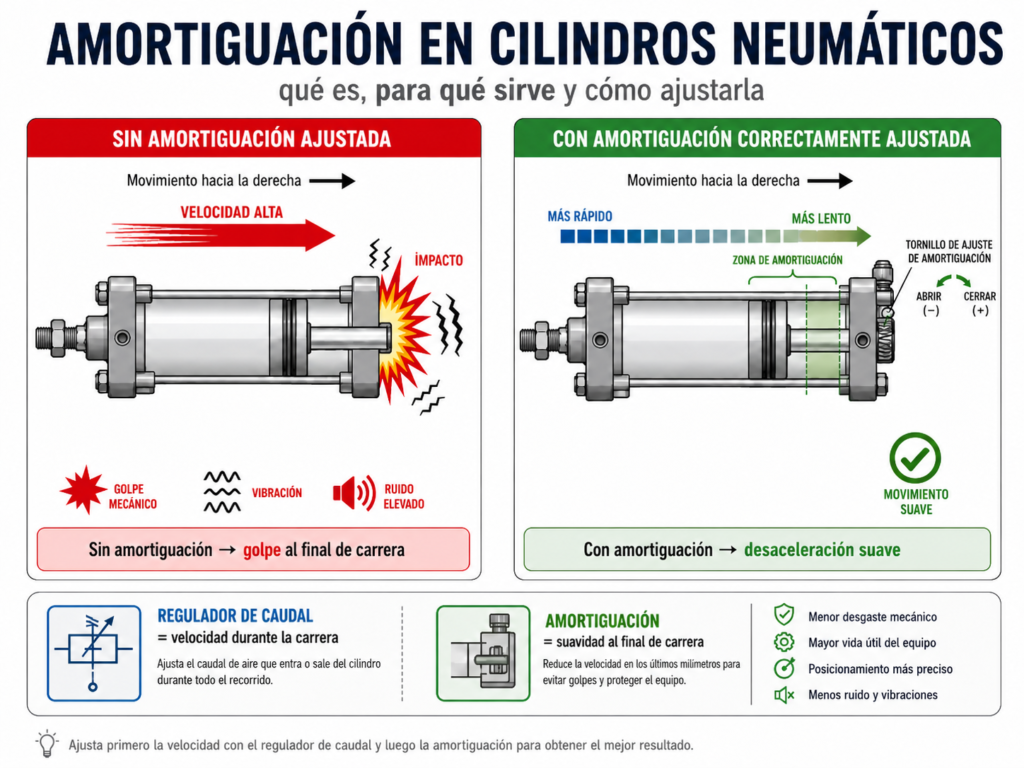

Golpes al final de carrera.

Solución

Revisa el montaje mecánico.

Comprueba si el cilindro está empujando en línea recta.

En aplicaciones con carga lateral o guiado, puede ser necesario utilizar:

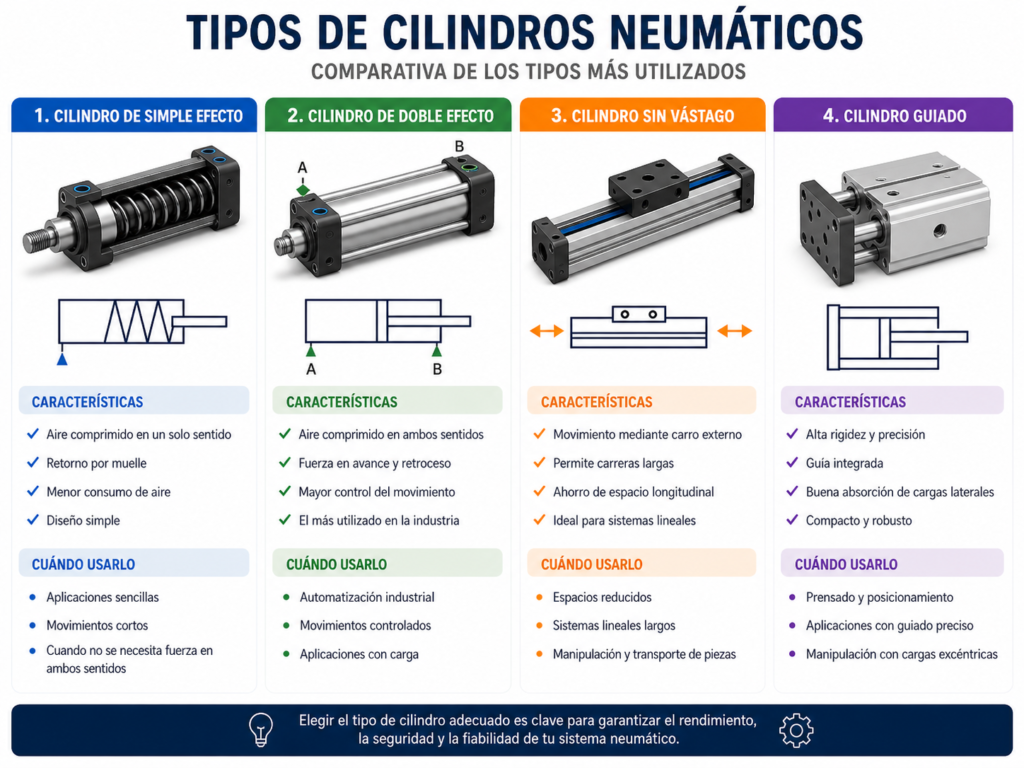

Cilindro guiado.
Guías externas.
Rótulas.
Soportes oscilantes.
Compensadores de alineación.
Topes externos.

Causa 8: válvula o tubo con poco caudal

Aunque la fuerza depende principalmente de la presión y del área del pistón, una válvula o tubo mal dimensionado puede provocar caída de presión durante el movimiento.

Y si cae la presión, también cae la fuerza.

Síntomas

El cilindro pierde fuerza durante el movimiento.
La presión cae al actuar.
El problema empeora con ciclos rápidos.
El cilindro falla cuando trabajan varios actuadores.
Abrir reguladores no soluciona el problema.
El movimiento es lento y débil.

Qué revisar

Caudal nominal de la válvula.
Diámetro del tubo.
Longitud de tubo.
Racores restrictivos.

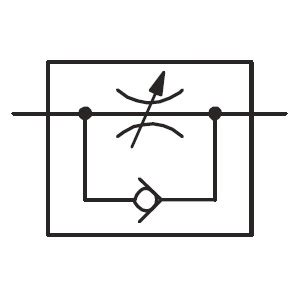

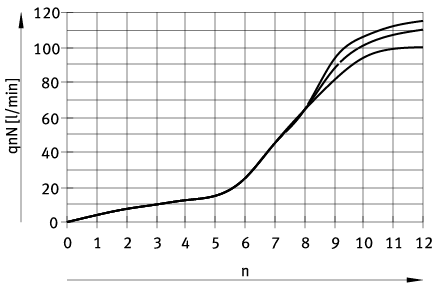

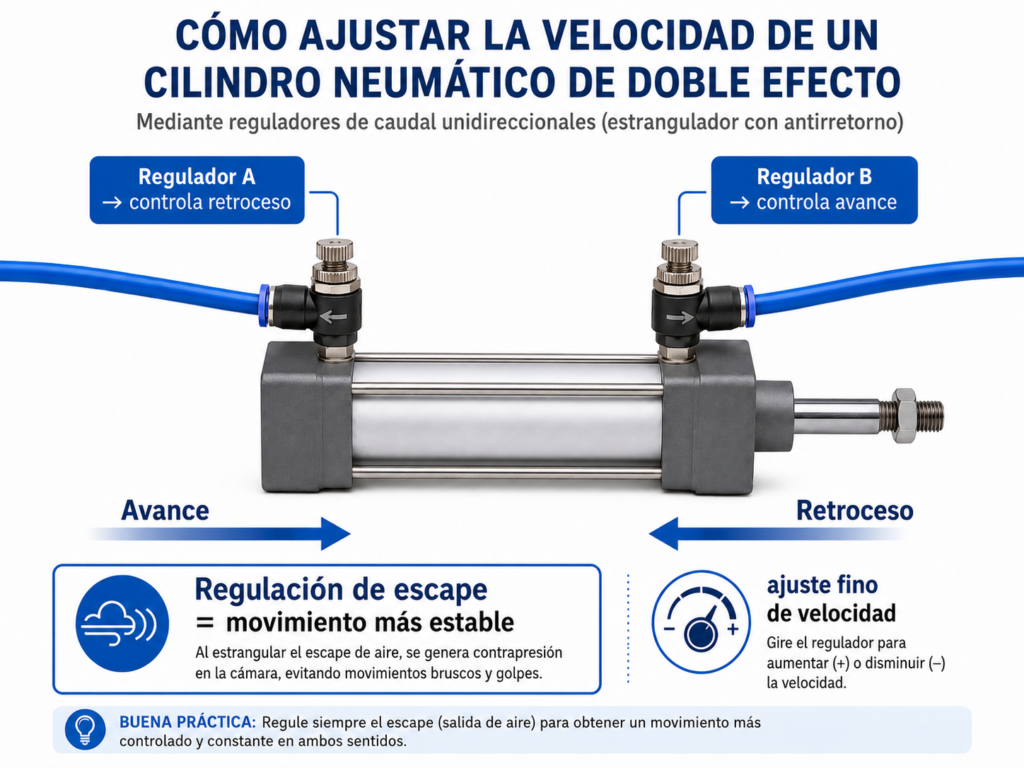

Reguladores de caudal.
Silenciadores.
Escapes.
Distancia válvula-cilindro.

Solución

Asegura que válvula, tubo, racores y reguladores permiten el caudal necesario.

Puedes revisar:

Causa 9: filtro saturado o unidad de mantenimiento pequeña

Un filtro saturado puede limitar el caudal y provocar caída de presión durante el ciclo.

Una unidad de mantenimiento demasiado pequeña también puede ser una restricción.

Síntomas

El manómetro cae durante el ciclo.
El cilindro pierde fuerza en el momento de mayor consumo.
El filtro está oscuro o sucio.
Hay agua, aceite o partículas en el vaso.
La unidad parece pequeña para la máquina.
El problema empeora con varios actuadores activos.

Solución

Revisa:

Cartucho filtrante.
Vaso del filtro.
Purga de condensado.
Regulador.
Caudal nominal de la unidad.
Presión antes y después de la unidad.
Caída de presión en pico de consumo.

Consulta qué lleva una unidad de mantenimiento neumática.

Método de diagnóstico paso a paso

Paso 1: identifica cuándo pierde fuerza

Comprueba si ocurre:

En avance.
En retroceso.
En ambos sentidos.
En vacío.
Solo con carga.
Al inicio del movimiento.
Al final de carrera.
Cuando trabajan otros actuadores.

Esto te dirá si el problema es neumático, mecánico o de dimensionamiento.

Paso 2: mide presión en reposo y durante el ciclo

No te quedes con la presión de la red.

Mide durante el punto de esfuerzo real.

Si la presión cae, tienes restricción, falta de caudal o fuga.

Paso 3: prueba el cilindro sin carga si es seguro

Si en vacío funciona bien, probablemente el problema está en:

Carga excesiva.
Rozamiento.
Desalineación.
Diámetro insuficiente.
Factor de seguridad mal aplicado.

Si en vacío también falla, revisa el circuito neumático o el cilindro.

Paso 4: revisa fugas externas

Busca fugas en:

Racores.
Tubos.
Válvula.
Reguladores.
Cilindro.
Unidad de mantenimiento.

Paso 5: revisa fugas internas

Si el cilindro no mantiene posición o pierde fuerza bajo carga, puede haber fuga interna en el pistón.

Paso 6: revisa diámetro y fuerza teórica

Calcula la fuerza disponible y compárala con la fuerza necesaria real.

Incluye margen de seguridad.

Paso 7: revisa válvula, tubo y unidad de mantenimiento

Si la presión cae durante el movimiento, revisa restricciones de caudal.

Tabla rápida de síntomas y soluciones

Síntoma	Posible causa	Acción recomendada
No mueve la carga	Presión baja o cilindro pequeño	Revisar presión y diámetro
Funciona en vacío pero falla con carga	Carga excesiva o rozamiento	Revisar mecánica y fuerza necesaria
Pierde fuerza en avance	Fuga, presión baja o carga alta	Revisar cámara de avance y presión
Pierde fuerza en retroceso	Menor superficie efectiva lado vástago	Revisar fuerza de retroceso
No mantiene posición	Fuga interna o válvula con fuga	Revisar juntas y válvula
La presión cae al actuar	Falta de caudal o restricción	Revisar filtro, tubo, válvula y red
Cambia la fuerza entre ciclos	Presión inestable o fugas	Revisar red y consumo simultáneo
Hace fuerza pero se frena	Rozamiento o desalineación	Revisar guiado y montaje mecánico

Checklist para solucionar pérdida de fuerza

Punto	Pregunta clave	Estado
Presión	¿La presión real llega al cilindro?	☐
Ciclo	¿La presión cae durante el movimiento?	☐
Sentido	¿Pierde fuerza en avance, retroceso o ambos?	☐
Diámetro	¿El cilindro tiene diámetro suficiente?	☐
Carga	¿La carga real coincide con la prevista?	☐
Rozamiento	¿Hay guías duras o desalineación?	☐
Fugas externas	¿Hay fugas en racores, tubos o válvulas?	☐
Fugas internas	¿El cilindro mantiene posición bajo carga?	☐
Válvula	¿La válvula permite caudal suficiente?	☐
Tubo	¿El tubo está bien dimensionado?	☐
Filtro	¿El filtro está limpio y no limita caudal?	☐
Regulador	¿El regulador mantiene presión estable?	☐
Montaje	¿El vástago trabaja alineado?	☐
Seguridad	¿La aplicación requiere bloqueo adicional?	☐

Preguntas frecuentes

¿Por qué un cilindro neumático pierde fuerza?

Porque puede tener presión insuficiente, fugas, caída de presión durante el ciclo, diámetro mal seleccionado, carga excesiva, rozamientos o fugas internas.

¿La fuerza depende del caudal?

La fuerza depende principalmente de presión y superficie del pistón. Pero si falta caudal, puede caer la presión durante el movimiento y entonces también baja la fuerza real.

¿Por qué el cilindro tiene menos fuerza al retroceder?

Porque en el lado del vástago la superficie efectiva es menor. Hay que descontar el área ocupada por el vástago.

¿Subir la presión soluciona la pérdida de fuerza?

Puede aumentar la fuerza, pero no siempre es la solución correcta. Primero hay que revisar fugas, caídas de presión, dimensionamiento y mecánica.

¿Cómo saber si el cilindro tiene fuga interna?

Si no mantiene posición, pierde fuerza bajo carga o consume aire de forma continua, puede haber fuga interna en las juntas del pistón.

¿Un filtro saturado puede hacer que el cilindro pierda fuerza?

Sí. Si el filtro limita el caudal, puede aparecer caída de presión durante el ciclo y reducir la fuerza real disponible.

¿Puede ser un problema mecánico?

Sí. Desalineación, carga lateral, rozamiento, guías duras o topes mal ajustados pueden hacer que el cilindro no entregue fuerza útil suficiente.

Conclusión

Cuando un cilindro neumático pierde fuerza, no cambies el cilindro directamente.

Primero revisa el sistema completo:

Presión real
Caída de presión durante el ciclo
Diámetro del cilindro
Carga real
Fugas externas
Fugas internas
Válvula y tubo
Unidad de mantenimiento
Rozamientos y alineación mecánica

En muchos casos, el cilindro no ha fallado.

La pérdida de fuerza suele venir de presión insuficiente, fugas, mala selección, caída de presión o problemas mecánicos en la aplicación.

Guarda esta guía si trabajas con neumática industrial. Un cilindro que pierde fuerza puede estar avisando de un problema de presión, fugas, dimensionamiento o mecánica antes de provocar una parada de máquina.

Para completar el diagnóstico, revisa también:

julio 2, 2026

¿Cómo configurar unidad de mantenimiento neumática?

Una unidad de mantenimiento neumática es el conjunto de componentes encargado de preparar el aire comprimido antes de que llegue a válvulas, cilindros, actuadores o herramientas neumáticas.

Su función principal es entregar aire comprimido con la calidad, presión y caudal adecuados para que la instalación trabaje de forma fiable.

En su versión más conocida, una unidad de mantenimiento está formada por tres elementos:

Filtro
Regulador de presión
Lubricador

A este conjunto también se le suele llamar FRL, por filtro, regulador y lubricador.

Pero no siempre es necesario montar los tres elementos. En muchas instalaciones industriales actuales, el lubricador ya no se utiliza salvo aplicaciones concretas para componentes que lo requieren.

En esta guía verás qué lleva una unidad de mantenimiento neumática, para qué sirve cada componente, cuándo usar lubricador y qué errores evitar al seleccionarla.

Índice

Qué es una unidad de mantenimiento neumática
Para qué sirve la preparación del aire comprimido
Calculadora de caudal para dimensionar una unidad de mantenimiento
Qué componentes lleva una unidad de mantenimiento
Filtro neumático: qué hace y por qué es importante
Regulador de presión: para qué sirve
Lubricador neumático: cuándo usarlo y cuándo evitarlo
Filtro-regulador: la solución más habitual
Otros elementos que puede incluir una unidad de mantenimiento
Cómo elegir una unidad de mantenimiento neumática
Errores comunes
Tabla rápida de componentes
Checklist final
Preguntas frecuentes
Conclusión

Qué es una unidad de mantenimiento neumática

Una unidad de mantenimiento neumática es el conjunto de componentes encargado de preparar el aire comprimido antes de que llegue a válvulas, cilindros y otros actuadores. Normalmente integra filtración, regulación de presión y, cuando la aplicación lo requiere, lubricación, además de otras funciones adicionales y opcionales que describiremos en este artículo.

Su objetivo es que el aire llegue:

Limpio
Seco dentro de lo razonable para la aplicación
Con la presión adecuada
Con caudal suficiente
Sin exceso de partículas, agua o aceite
Con condiciones estables durante el ciclo de trabajo

El aire comprimido puede contener contaminantes que afectan al funcionamiento del sistema, como partículas sólidas, condensados de agua, restos de aceite o suciedad procedente de la red.

Si estos contaminantes llegan a los componentes neumáticos, pueden provocar desgaste, obstrucciones, corrosión, pérdida de rendimiento o averías.

Para qué sirve una unidad de mantenimiento neumática

Su función principal es suministrar aire comprimido con la calidad, presión y caudal adecuados para que el sistema neumático funcione de forma fiable y eficiente.

La preparación del aire comprimido tiene tres objetivos principales:

Conseguir una calidad de aire adecuada.
Mantener una presión de trabajo correcta.
Garantizar suficiente caudal para la aplicación.

No basta con tener presión en la red.

Una máquina puede tener 6 bar disponibles y aun así funcionar mal si:

El filtro está saturado.
La unidad es demasiado pequeña.
La presión cae durante el ciclo.
El tubo de alimentación es insuficiente.
Hay fugas.
El caudal requerido por la máquina supera la capacidad de la unidad.

Por eso, una unidad de mantenimiento no debe elegirse solo por el tamaño de rosca. También hay que revisar caudal, nivel de filtrado, presión, tipo de aplicación y componentes instalados aguas abajo.

Calculadora de caudal para dimensionar una unidad de mantenimiento

Para seleccionar correctamente una unidad de mantenimiento no basta con fijarse en el tamaño de la conexión. El caudal debe ser suficiente para alimentar los actuadores de la aplicación sin generar una caída de presión excesiva.

Utiliza la siguiente calculadora para estimar el consumo medio, la demanda simultánea y el caudal mínimo recomendado de la unidad FRL.

Esta calculadora permite estimar el consumo medio de aire, la demanda instantánea y el caudal mínimo recomendado para dimensionar la unidad de mantenimiento.

Puedes añadir varios grupos de cilindros con distintos diámetros, carreras, frecuencias de trabajo y tuberías. La herramienta tiene en cuenta también el volumen de aire que se llena y descarga en las líneas entre la válvula y cada actuador.

Para obtener un resultado útil, introduce:

tipo y cantidad de cilindros;
diámetro del pistón y del vástago;
carrera;
ciclos por minuto;
tiempo aproximado de carrera;
longitud y diámetro interior de la tubería;
presión de trabajo;
simultaneidad de funcionamiento;
margen de dimensionamiento.

Consejo: si no conoces con precisión qué actuadores pueden funcionar al mismo tiempo, utiliza una simultaneidad del 100 % como criterio conservador.

Calculadora de caudal para dimensionar una unidad de mantenimiento

Añade los distintos grupos de cilindros de la instalación para estimar el consumo total de aire y el caudal mínimo recomendado para dimensionar la unidad de mantenimiento.

1. Cilindros de la aplicación

Crea un grupo diferente cuando cambie el tipo de cilindro, diámetro, carrera, tubería, frecuencia de trabajo o velocidad.

2. Condiciones de trabajo

Presión de trabajo

bar

Simultaneidad de funcionamiento

%

100 % supone considerar que todos los actuadores pueden demandar aire simultáneamente. Un 50 % supone estimar que aproximadamente la mitad de la demanda máxima puede coincidir al mismo tiempo. Si no conoces la secuencia real de la máquina, utiliza 100 % como criterio conservador.

Margen de dimensionamiento

%

Margen adicional aplicado al caudal calculado para evitar seleccionar la unidad de mantenimiento demasiado cerca de su límite.

Añade los cilindros de la instalación y pulsa Calcular caudal necesario.

Nota técnica: esta herramienta proporciona un predimensionamiento orientativo. El dimensionamiento definitivo debe comprobarse con las curvas de caudal y caída de presión del fabricante, teniendo en cuenta la presión de entrada, presión de salida, calidad del aire y configuración real de la instalación.

Cómo interpretar el resultado

La calculadora muestra tres valores diferentes que conviene no confundir.

Consumo medio total de la aplicación
Representa el aire consumido por los cilindros y las tuberías durante el funcionamiento normal, teniendo en cuenta los ciclos por minuto.

Demanda simultánea estimada
Representa el caudal que puede necesitar la instalación cuando varios actuadores demandan aire al mismo tiempo. Este valor depende especialmente de la velocidad de los movimientos y del factor de simultaneidad seleccionado.

Caudal mínimo recomendado
Es el valor que debes utilizar como referencia para seleccionar la unidad de mantenimiento. Incluye el margen de dimensionamiento indicado en la calculadora.

Por ejemplo, si el resultado es:

Caudal mínimo recomendado: 2.180 Nl/min

deberías seleccionar una unidad FRL cuyo caudal nominal sea superior a 2.180 Nl/min en las condiciones indicadas por el fabricante.

No compares únicamente el valor máximo de caudal del catálogo. Comprueba también:

presión de entrada;
presión regulada de salida;
caída de presión del conjunto;
tamaño de conexión;
grado de filtración;
configuración de filtro, regulador y otros módulos instalados.

Una unidad de mantenimiento puede anunciar un caudal elevado y, sin embargo, producir una caída de presión excesiva en las condiciones reales de la máquina.

Importante

Esta calculadora está pensada como herramienta de predimensionamiento. En aplicaciones críticas, movimientos muy rápidos o instalaciones con grandes variaciones de consumo, conviene verificar el punto de funcionamiento con las curvas de caudal y caída de presión del fabricante.

Si quieres saber más sobre la caída de presión en tus grupos de filtraje puedes consultarlo en esta guía:

Caída de presión en filtros neumáticos: causas y solución

Qué componentes lleva una unidad de mantenimiento neumática

Una unidad de mantenimiento básica puede incluir:

Componente	Función principal
Filtro	Retener partículas, agua condensada y parte de los contaminantes
Regulador de presión	Ajustar y estabilizar la presión de trabajo
Lubricador	Añadir aceite al aire comprimido cuando la aplicación lo requiere
Manómetro	Mostrar la presión regulada
Purga de condensado	Evacuar agua acumulada en el vaso
Válvula de cierre	Cortar y purgar la alimentación de aire
Válvula de arranque progresivo	Presurizar lentamente la máquina en el arranque
Sensor de presión	Monitorizar presión mínima o máxima
Sensor de caudal	Medir consumo o detectar desviaciones
Separador de agua	Retirar condensado antes del filtro principal

La combinación básica más habitual en muchas máquinas es:

filtro-regulador + manómetro

Y, solo si la aplicación lo necesita:

lubricador

Filtro neumático: qué hace y por qué es importante

El filtro neumático se encarga de retener partículas, condensados y contaminantes presentes en el aire comprimido.

Su función es proteger componentes como:

Válvulas direccionales
Cilindros neumáticos
Reguladores de caudal
Racores
Herramientas neumáticas
Actuadores especiales
Válvulas proporcionales
Equipos de soplado
Sensores neumáticos

Un filtro saturado o mal seleccionado puede generar una pérdida de presión y limitar el caudal disponible.

Esto puede provocar:

Cilindros lentos
Caídas de presión durante el ciclo
Menor fuerza disponible
Mayor consumo energético
Necesidad de subir presión para compensar
Mayor desgaste de componentes

Qué nivel de filtrado usar

En neumática industrial general, son habituales filtros de:

40 µm
5 µm
Filtros finos o submicrónicos para aplicaciones más exigentes

Para cilindros y válvulas neumáticas estándar, un filtrado general de 40 µm suele ser suficiente si los componentes lo admiten.

Para componentes más sensibles, como válvulas proporcionales, atornilladoras, motores neumáticos o pilotajes delicados, hay que revisar el nivel de filtrado recomendado por el fabricante.

La idea importante es esta:

Filtra lo necesario, no más de lo necesario.

Un filtro más fino puede proteger más, pero también puede reducir caudal y colmatarse antes.

Regulador de presión: para qué sirve

El regulador de presión permite ajustar la presión de trabajo que llega a la máquina o a una parte del circuito.

Su función no es aumentar la presión, sino reducirla y estabilizarla respecto a la presión disponible aguas arriba.

Por ejemplo:

Red general: 7 bar
Presión necesaria en máquina: 6 bar
Presión necesaria en una zona concreta: 4 bar

El regulador permite adaptar la presión a la necesidad real de la aplicación.

Esto es importante porque una presión demasiado baja puede provocar falta de fuerza o mal funcionamiento, pero una presión demasiado alta puede aumentar consumo, ruido, desgaste y esfuerzos mecánicos.

Por qué no conviene trabajar con más presión de la necesaria

Subir la presión suele ser una solución rápida, pero no siempre es correcta.

Una presión excesiva puede provocar:

Mayor consumo de aire
Más fugas
Más desgaste en juntas
Golpes más fuertes en cilindros
Mayor ruido
Mayor coste energético
Mayor fatiga mecánica

Antes de subir presión, conviene revisar:

Fugas
Filtros
Tubos
Válvulas
Reguladores de caudal
Caudal disponible
Carga real del cilindro

Si el cilindro no tiene fuerza, calcula el diámetro correctamente.

Si el cilindro va lento, revisa caudal y restricciones.

Para averiguar por que tu cilindro neumático va lento puedes verlo en Detectar y solucionar un cilindro neumático va lento.

Lubricador neumático: cuándo usarlo y cuándo evitarlo

El lubricador añade una pequeña cantidad de aceite al aire comprimido para lubricar componentes aguas abajo.

Durante años fue muy habitual montar unidades FRL completas con filtro, regulador y lubricador.

Pero en muchas instalaciones modernas, el lubricador ya no es necesario.

Muchos cilindros, válvulas y actuadores actuales vienen preparados para trabajar con aire no lubricado, ya que vienen con un engrase para la vida útil del componente, siempre que la calidad del aire sea adecuada, en estos casos un lubricado eliminaría este engrase de fabrica y quedaría el componente dependiente de lubricación constante.

Cuándo puede ser necesario un lubricador

Un lubricador puede tener sentido en aplicaciones como:

Herramientas neumáticas
Motores neumáticos
Equipos antiguos que requieren lubricación
Componentes cuyo fabricante exige aire lubricado
Aplicaciones con alto rozamiento interno
Instalaciones donde ya se trabaja históricamente con aire lubricado

La regla es clara:

Si el fabricante del componente exige lubricación, úsala. Si no la exige, no la añadas por costumbre.

Cuándo evitar el lubricador

Conviene evitar lubricador cuando:

Los componentes están diseñados para aire no lubricado.
Hay sensores de caudal aguas abajo.
Hay filtros finos o submicrónicos después.
Se quiere evitar contaminación por aceite.
Hay procesos sensibles.
Hay soplados cerca de producto.
Hay componentes que no admiten aceite.
La red de aire debe mantenerse limpia.

Además, si se lubrica una instalación una vez, normalmente debe mantenerse esa lubricación de forma regular.

El aceite puede arrastrar o lavar grasas internas de algunos componentes, por lo que cortar la lubricación después puede provocar problemas.

Problemas de lubricar en exceso

Un exceso de lubricación puede causar:

Obstrucción de silenciadores
Suciedad en válvulas
Contaminación de productos
Acumulación de aceite en tuberías
Problemas en sensores
Pegado de partículas
Costes de mantenimiento
Mayor dificultad para diagnosticar averías

Por eso, el lubricador no debe instalarse “por si acaso”.

Debe instalarse solo cuando haya una razón técnica.

Filtro-regulador: la solución más habitual

En muchas máquinas neumáticas, el componente más habitual es el filtro-regulador.

Este elemento combina en una sola unidad:

Filtrado del aire
Separación de condensado
Regulación de presión
Manómetro
Purga del vaso

Es una solución compacta y práctica para alimentar máquinas con válvulas y cilindros estándar.

El filtro-regulador suele ser la base de muchas unidades de mantenimiento.

A partir de ahí, se pueden añadir otros elementos según la aplicación:

Válvula de cierre
Arranque progresivo
Separador de agua
Filtros finos
Secador
Lubricador
Sensor de presión
Sensor de caudal
Válvula de seguridad
Módulo de eficiencia energética

Otros elementos que puede incluir una unidad de mantenimiento

Una unidad de mantenimiento no se limita siempre a filtro, regulador y lubricador.

Según el nivel de exigencia de la aplicación, puede incluir otros módulos.

Válvula de cierre manual o eléctrica

Sirve para cortar la alimentación de aire a la máquina y purgar el aire aguas abajo cuando se cierra.

Es útil para:

Mantenimiento
Puesta en marcha
Paradas
Aislamiento de la máquina
Seguridad operativa básica

Válvula de arranque progresivo

Permite llenar la instalación lentamente al arrancar.

Esto evita que los cilindros o actuadores se muevan de golpe al recuperar presión.

Es recomendable cuando hay riesgo de movimientos bruscos en el arranque.

Separador de agua

El separador de agua elimina condensados de la línea.

Es especialmente útil cuando:

Hay mucha distancia desde el compresor hasta la máquina.
La red genera condensación.
Hay cambios de temperatura.
El secado previo no es suficiente.
Hay presencia de agua en el vaso del filtro.

Filtros finos y submicrónicos

Se usan cuando la aplicación requiere una calidad de aire superior.

Pueden ser necesarios en:

Válvulas proporcionales
Aplicaciones de proceso
Instrumentación
Aire de soplado sensible
Procesos alimentarios o farmacéuticos
Componentes de precisión

Pero deben dimensionarse bien porque limitan el caudal.

Sensores de presión

Permiten comprobar que la presión está dentro de un rango correcto.

Son útiles para:

Detectar caída de presión
Validar presión mínima de trabajo
Dar alarma a PLC
Evitar ciclos defectuosos
Mejorar diagnóstico

Sensores de caudal

Permiten medir el consumo real de aire.

Son interesantes para:

Eficiencia energética
Detección de fugas
Control de consumo por máquina
Mantenimiento predictivo
Comparación entre turnos o líneas
Detección de consumos anómalos

No deben instalarse sin respetar las recomendaciones del fabricante, porque la precisión puede verse afectada por turbulencias o mala ubicación.

Cómo elegir una unidad de mantenimiento neumática

Para elegir una unidad de mantenimiento neumática, no basta con mirar el tamaño de conexión.

Debes revisar los siguientes puntos.

1. Caudal necesario

La unidad debe permitir el caudal máximo que necesita la máquina.

Si la unidad es demasiado pequeña, aparecerán caídas de presión durante los picos de consumo.

Como criterio práctico, conviene seleccionar una unidad con margen suficiente respecto al consumo máximo previsto.

El caudal es uno de los parámetros más importantes al seleccionar una unidad de mantenimiento. Si todavía no conoces la demanda de tu instalación, puedes utilizar nuestra calculadora de caudal para unidad de mantenimiento.

2. Presión de trabajo

Comprueba:

Presión de entrada
Presión de salida necesaria
Rango del regulador
Estabilidad durante el ciclo
Caída de presión admisible
Presión mínima necesaria para actuadores

3. Calidad de aire requerida

Define qué calidad necesita la aplicación:

Neumática general
Componentes sensibles
Aire de soplado
Aire de proceso
Herramientas neumáticas
Aplicaciones alimentarias o farmacéuticas
Válvulas proporcionales

No todas las aplicaciones requieren el mismo nivel de filtrado.

4. Presencia de agua, aceite o partículas

Revisa qué contaminantes llegan a la máquina.

Si hay agua, puede hacer falta mejorar secado o purga.

Si hay aceite, puede haber arrastre desde el compresor.

Si hay partículas, puede haber suciedad u oxidación en la red.

5. Necesidad real de lubricación

Antes de añadir lubricador, responde:

¿El fabricante lo exige?
¿La aplicación lo necesita?
¿Hay componentes que no admiten aceite?
¿Hay sensores aguas abajo?
¿El aire puede entrar en contacto con producto?
¿La red debe mantenerse libre de aceite?

Si no hay una razón clara, no lo instales.

6. Mantenimiento y accesibilidad

La unidad debe estar accesible para:

Ver presión
Purgar condensados
Cambiar cartuchos
Revisar fugas
Ajustar presión
Cortar aire
Diagnosticar averías

Una unidad mal ubicada acaba sin mantenimiento.

Errores comunes al seleccionar una unidad de mantenimiento

Elegir solo por la rosca

Dos unidades con la misma rosca pueden tener caudales muy distintos.

La rosca no garantiza el caudal.

Instalar siempre lubricador

No es buena práctica.

El lubricador debe instalarse solo cuando la aplicación lo necesita.

Usar filtros demasiado finos sin necesidad

Un filtro más fino puede generar más pérdida de carga y colmatarse antes.

No siempre es mejor.

No cambiar el cartucho filtrante

Vaciar el vaso no significa que el filtro esté limpio.

El elemento filtrante puede estar saturado aunque no se vea agua acumulada.

No medir presión durante el ciclo

En reposo todo puede parecer correcto.

El problema aparece durante el consumo real.

No dejar margen de caudal

Si la unidad trabaja al límite, cualquier suciedad, pico de consumo o caída de presión puede afectar a la máquina.

No revisar el punto de instalación

La unidad debe instalarse donde realmente proteja a la máquina y sea fácil de mantener.

Tabla rápida de componentes

Componente	Función	¿Es siempre necesario?
Filtro	Retener partículas, agua y contaminantes	Sí, en la mayoría de máquinas
Regulador	Ajustar presión de trabajo	Sí, en la mayoría de máquinas
Lubricador	Añadir aceite al aire	No, solo si la aplicación lo requiere
Manómetro	Ver presión regulada	Muy recomendable
Purga	Eliminar condensado	Sí, si hay filtro o separador
Válvula de cierre	Cortar y purgar alimentación	Muy recomendable
Arranque progresivo	Presurización gradual	Recomendable en máquinas con riesgo de movimiento brusco
Separador de agua	Retirar condensados	Según calidad de red
Sensor de presión	Monitorizar presión	Recomendable en máquinas críticas
Sensor de caudal	Medir consumo	Muy útil para eficiencia energética

Checklist para elegir una unidad de mantenimiento neumática

Punto	Pregunta clave	Estado
Aplicación	¿Qué componentes alimenta la unidad?	☐
Caudal	¿La unidad permite el caudal máximo de la máquina?	☐
Presión	¿El regulador cubre el rango necesario?	☐
Filtrado	¿El nivel de filtrado es adecuado?	☐
Agua	¿Hay condensado en la red?	☐
Aceite	¿Hay presencia de aceite aguas arriba?	☐
Partículas	¿Hay suciedad u óxido en la instalación?	☐
Lubricador	¿Realmente es necesario lubricar?	☐
Manómetro	¿Se puede leer la presión fácilmente?	☐
Purga	¿La purga es manual, semiautomática o automática?	☐
Accesibilidad	¿La unidad está accesible para mantenimiento?	☐
Seguridad	¿Hay válvula de cierre o purga?	☐
Arranque	¿Hace falta arranque progresivo?	☐
Medición	¿Conviene añadir sensor de presión o caudal?	☐

Preguntas frecuentes

¿Qué es una unidad de mantenimiento neumática?

Es el conjunto de componentes que prepara el aire comprimido antes de enviarlo a la máquina. Normalmente incluye filtro, regulador y, solo si es necesario, lubricador.

¿Qué significa FRL en neumática?

FRL significa filtro, regulador y lubricador.

¿Siempre hace falta lubricador?

No. En muchas instalaciones modernas no se utiliza lubricador porque los componentes están preparados para trabajar con aire no lubricado.

¿Qué hace el filtro neumático?

Retiene partículas, condensado y contaminantes para proteger válvulas, cilindros y otros componentes neumáticos.

¿Qué hace el regulador de presión?

Ajusta la presión de trabajo a un valor adecuado para la aplicación.

¿Qué pasa si el filtro está saturado?

Puede provocar caída de presión, falta de caudal, cilindros lentos y mayor consumo energético.

¿Puedo poner un filtro más fino para proteger más?

Solo si la aplicación lo requiere. Un filtro más fino puede limitar caudal y saturarse antes.

¿Dónde se monta el lubricador?

Si se usa, debe montarse cerca del consumidor que necesita lubricación y nunca antes de elementos que no admitan aceite.

Conclusión

Una unidad de mantenimiento neumática no es un accesorio secundario.

Es un punto crítico para que la instalación funcione con aire limpio, presión estable y caudal suficiente.

En una máquina estándar, lo más habitual es utilizar un filtro-regulador con manómetro y purga.

El lubricador solo debe añadirse cuando la aplicación lo requiere.

La idea clave es esta:

Prepara el aire según la aplicación, no por costumbre.

Una unidad bien seleccionada mejora la fiabilidad, protege los componentes, reduce paradas y ayuda a mantener el consumo energético bajo control.

Guarda esta guía si trabajas con neumática industrial. Una unidad de mantenimiento mal seleccionada puede provocar caída de presión, falta de caudal, averías prematuras y consumo energético innecesario.

Bloque de interlinking final

Para completar el diseño y mantenimiento de tu instalación neumática, revisa también:

unidad de mantenimiento neumática con filtro regulador y lubricador para preparar aire comprimido

junio 21, 2026

Cómo reducir consumo aire comprimido en una instalación neumática

Introducción

Reducir el consumo aire comprimido es una de las formas más directas de mejorar la eficiencia energética de una instalación neumática.

El aire comprimido es cómodo, limpio y muy útil en automatización industrial, pero también es una energía cara de generar.

El problema es que muchas instalaciones consumen más aire del necesario por fugas, presiones demasiado altas, tubos mal dimensionados, soplados abiertos, filtros saturados, válvulas inadecuadas o ciclos neumáticos poco optimizados.

En esta guía verás cómo reducir consumo aire comprimido en una instalación neumática de forma práctica, revisando los puntos que más impacto tienen en el consumo real de una máquina.

Índice

Por qué el aire comprimido consume tanta energía
Dónde se pierde aire comprimido en una instalación
Paso 1: detectar y reparar fugas
Paso 2: ajustar la presión al valor necesario
Paso 3: dimensionar correctamente tubos y racores
Paso 4: revisar filtros y unidad de mantenimiento
Paso 5: optimizar válvulas y reguladores de caudal
Paso 6: reducir soplados innecesarios
Paso 7: revisar cilindros sobredimensionados
Paso 8: controlar consumos en reposo
Paso 9: medir antes de actuar
Tabla rápida de acciones de ahorro
Checklist final
Preguntas frecuentes
Conclusión

como reducir el consumo de aire comprimido en una instalación neumática industrial

Por qué el aire comprimido consume tanta energía

El aire comprimido no aparece gratis en la máquina.

Para tener aire disponible en el punto de consumo, antes hay que:

Comprimir aire atmosférico.
Refrigerarlo.
Separar condensados.
Secarlo.
Filtrarlo.
Distribuirlo por la red.
Regularlo.
Mantener presión estable.
Compensar fugas y pérdidas.

Cada litro de aire comprimido que se pierde o se usa de forma innecesaria obliga al compresor a trabajar más.

Por eso, reducir el consumo de aire comprimido no consiste solo en “cerrar fugas”. También implica revisar cómo está diseñada y mantenida toda la instalación.

Si estás calculando consumos en actuadores, puedes revisar primero la guía sobre cómo calcular el consumo de aire en cilindros neumáticos.

Dónde se pierde aire comprimido en una instalación

Las pérdidas y consumos innecesarios pueden aparecer en muchos puntos.

Los más habituales son:

Fugas en racores.
Tubos dañados.
Válvulas con escapes internos.
Cilindros con juntas deterioradas.
Purgas automáticas defectuosas.
Filtros saturados.
Soplados continuos.
Boquillas mal diseñadas.
Presión de trabajo excesiva.
Cilindros sobredimensionados.
Tiempos de soplado demasiado largos.
Red de distribución con caída de presión.
Máquinas consumiendo aire en reposo.
Silenciadores o escapes obstruidos.
Reguladores mal ajustados.

La clave es no buscar una única causa.

Normalmente el ahorro aparece sumando varias mejoras pequeñas.

Paso 1: detectar y reparar fugas

Las fugas de aire comprimido son uno de los puntos más importantes.

Una fuga pequeña puede parecer insignificante, pero si permanece activa durante muchas horas, termina generando un coste energético real.

Puntos habituales de fuga

Revisa especialmente:

Racores.
Tubos.
Válvulas.
Cilindros.
Unidades de mantenimiento.
Purgas.
Mangueras.
Acoplamientos rápidos.
Pistolas de soplado.
Colectores.
Tomas no utilizadas.

Cómo detectarlas

Puedes usar:

Escucha directa.
Agua jabonosa.
Detector ultrasónico.
Medición de consumo en reposo.
Caída de presión con la instalación parada.
Registro de arranques del compresor sin producción.

Si quieres profundizar, revisa la guía sobre cómo detectar fugas de aire comprimido.

Recomendación práctica

No basta con detectar fugas.

Debes cerrar el ciclo:

Localizar fuga.
Registrar ubicación.
Reparar.
Verificar.
Medir mejora.
Programar revisión periódica.

Paso 2: ajustar la presión al valor necesario

Trabajar con más presión de la necesaria aumenta el consumo.

En muchas instalaciones se sube la presión para “compensar” problemas de caudal, fugas o pérdida de rendimiento.

Eso suele ser mala práctica.

Antes de subir presión, revisa:

Fugas.
Filtros.
Diámetro de tubo.
Caudal de válvula.
Reguladores de caudal.
Estado del cilindro.
Caída de presión en la red.

Por qué importa la presión

La presión afecta directamente a la fuerza de los cilindros.

Pero no debe usarse como ajuste general para corregir una instalación mal dimensionada.

Si necesitas fuerza, calcula el cilindro correctamente. Puedes revisar cómo calcular la fuerza de un cilindro neumático.

Recomendación práctica

Ajusta la presión por zonas o por máquina según necesidad real.

No todas las aplicaciones necesitan trabajar a la misma presión.

Paso 3: dimensionar correctamente tubos y racores

Un tubo demasiado pequeño genera caída de presión.

Un tubo demasiado grande puede aumentar volumen innecesario y coste.

El objetivo no es poner siempre el tubo más grande, sino elegir el diámetro adecuado según:

Caudal necesario.
Longitud de la línea.
Presión de trabajo.
Velocidad del actuador.
Ciclos por minuto.
Simultaneidad de consumidores.
Espacio disponible.
Tipo de aplicación.

Por qué afecta al consumo

Si el tubo genera pérdida de presión, es habitual que alguien suba la presión general para compensar.

Eso aumenta consumo en toda la instalación.

Una línea bien dimensionada permite entregar caudal con menor pérdida de presión y evita trabajar con presión excesiva.

Puedes ampliar este punto en qué diámetro de tubo neumático elegir.

Paso 4: revisar filtros y unidad de mantenimiento

Una unidad de mantenimiento mal seleccionada o con filtro saturado puede limitar el caudal y provocar caída de presión.

Cuando esto ocurre, la máquina puede funcionar peor y el compresor puede trabajar más tiempo.

Qué revisar

Estado del cartucho filtrante.
Presencia de agua.
Presencia de aceite.
Partículas acumuladas.
Caída de presión durante el ciclo.
Tamaño de la unidad.
Caudal nominal.
Estado del regulador.
Funcionamiento de la purga.

Señal de alerta

Si el manómetro oscila mucho durante el pico de consumo, puede haber falta de caudal.

Como criterio práctico, una caída significativa durante el ciclo indica que hay que revisar filtro, unidad, tubo o red.

Puedes ver más en caída de presión en filtros de unidad de mantenimiento y en nivel de filtrado del aire comprimido.

Paso 5: optimizar válvulas y reguladores de caudal

Una válvula con poco caudal puede hacer que el actuador trabaje lento.

Un regulador demasiado cerrado puede aumentar el tiempo de ciclo.

Un escape obstruido puede limitar el movimiento.

Todos estos puntos pueden llevar a ajustes incorrectos, mayor presión de trabajo o ciclos menos eficientes.

Qué revisar

Caudal nominal de la válvula.
Tipo de válvula.
Reguladores de caudal.
Silenciadores.
Escapes.
Presión en el punto de uso.
Coherencia entre válvula, tubo y cilindro.

Si la aplicación usa cilindros de doble efecto, revisa también cómo elegir una válvula 5/2 para un cilindro de doble efecto.

Para ajuste de velocidad, consulta cómo ajustar la velocidad de un cilindro neumático.

Paso 6: reducir soplados innecesarios

Los soplados son uno de los consumos más fáciles de disparar.

A menudo se usan para:

Limpiar piezas.
Secar productos.
Expulsar residuos.
Refrigerar.
Separar materiales.
Desplazar partículas.
Mantener zonas limpias.

El problema es que muchas veces permanecen abiertos demasiado tiempo o trabajan con boquillas poco eficientes.

Qué revisar

Tiempo real de soplado.
Presión de soplado.
Tipo de boquilla.
Diámetro de salida.
Distancia a la pieza.
Si el soplado puede ser pulsado.
Si puede activarse solo cuando sea necesario.
Si existe alternativa mecánica o eléctrica.

Recomendación práctica

No uses aire comprimido como “escoba invisible” de forma continua.

Cada soplado debe tener una función clara, un tiempo definido y una presión ajustada.

Paso 7: revisar cilindros sobredimensionados

Un cilindro demasiado grande consume más aire en cada ciclo.

Esto no significa que haya que ir siempre al diámetro mínimo, pero sí que hay que evitar sobredimensionar sin criterio.

El consumo depende principalmente de:

Diámetro del cilindro.
Carrera.
Presión.
Número de ciclos.
Si es simple o doble efecto.
Volumen de aire movido.

Un cilindro sobredimensionado puede generar:

Más consumo.
Movimientos más bruscos.
Necesidad de más caudal.
Válvulas más grandes.
Tubos mayores.
Mayor coste de instalación.

Si estás seleccionando cilindros, revisa cómo elegir el diámetro de un cilindro neumático y cómo elegir un cilindro neumático paso a paso.

Paso 8: controlar consumos en reposo

Una instalación parada no debería consumir aire de forma significativa.

Si una máquina consume aire en reposo, hay que investigarlo.

Posibles causas

Fugas.
Válvulas con escape interno.
Purgas abiertas.
Soplados permanentes.
Pilotajes activos.
Pinzas o actuadores manteniendo presión.
Circuitos mal diseñados.
Reguladores o presostatos con pérdidas.

Cómo comprobarlo

Puedes hacer una prueba sencilla:

Máquina parada.
Red presurizada.
Sin ciclos activos.
Observar si hay consumo.
Medir caída de presión.
Revisar si el compresor arranca sin producción.

Si el compresor arranca sin demanda productiva, tienes consumo oculto.

Paso 9: medir antes de actuar

No puedes mejorar bien lo que no mides.

Antes de cambiar componentes o modificar presiones, conviene tener una referencia mínima.

Qué medir

Presión antes y después de la unidad de mantenimiento.
Presión durante pico de consumo.
Caudal si hay caudalímetro.
Consumo en reposo.
Tiempo de ciclo.
Frecuencia de arranque del compresor.
Estado de fugas.
Horas de funcionamiento.
Consumo eléctrico del compresor si está disponible.

Por qué medir

Medir permite saber si una acción ha funcionado.

Ejemplo:

Antes: caída de presión durante ciclo = 0,8 bar.
Acción: cambio de filtro y ajuste de presión.
Después: caída de presión = 0,2 bar.

Ahí tienes una mejora real.

Sin medición, solo hay sensación.

Tabla rápida de acciones de ahorro

Acción	Impacto potencial	Dificultad
Reparar fugas	Alto	Baja/media
Ajustar presión por máquina	Alto	Media
Reducir soplados continuos	Alto	Baja/media
Cambiar filtros saturados	Medio/alto	Baja
Dimensionar bien tubos	Medio/alto	Media
Revisar válvulas con poco caudal	Medio	Media
Sustituir silenciadores obstruidos	Medio	Baja
Ajustar reguladores de caudal	Medio	Baja
Revisar cilindros sobredimensionados	Medio	Media
Medir consumo en reposo	Alto	Media
Instalar caudalímetros	Alto	Media/alta
Crear plan periódico de fugas	Alto	Media

Checklist para reducir consumo de aire comprimido

Punto	Pregunta clave	Estado
Fugas	¿Se han revisado racores, tubos, válvulas y cilindros?	☐
Reposo	¿La máquina consume aire estando parada?	☐
Presión	¿La presión está ajustada al mínimo necesario?	☐
Tubos	¿El diámetro de tubo es adecuado?	☐
Válvulas	¿La válvula permite el caudal necesario?	☐
Reguladores	¿Los reguladores están bien ajustados?	☐
Filtros	¿Los filtros están limpios y bien dimensionados?	☐
Soplados	¿Hay soplados abiertos más tiempo del necesario?	☐
Cilindros	¿Hay cilindros claramente sobredimensionados?	☐
Escapes	¿Hay silenciadores obstruidos?	☐
Caudal	¿Se mide el consumo de aire por máquina o zona?	☐
Compresor	¿Arranca sin producción activa?	☐
Mantenimiento	¿Existe un plan periódico de revisión neumática?	☐

Preguntas frecuentes

¿Cómo puedo reducir el consumo de aire comprimido?

Empieza por revisar fugas, presión de trabajo, soplados, filtros, tubos, válvulas, reguladores y consumos en reposo. La mayor parte del ahorro suele aparecer al corregir varios puntos pequeños.

¿Las fugas de aire comprimido consumen mucho?

Sí. Aunque una fuga parezca pequeña, si está activa durante muchas horas puede generar un coste energético importante.

¿Bajar la presión reduce el consumo?

Sí, si la aplicación puede trabajar correctamente a menor presión. Pero no debe hacerse sin revisar primero fuerza, caudal y comportamiento de los actuadores.

¿Un filtro saturado aumenta el consumo?

Puede hacerlo. Un filtro saturado genera caída de presión, limita el caudal y puede llevar a subir la presión general para compensar.

¿Los soplados consumen mucho aire?

Sí. Los soplados continuos o mal diseñados pueden ser uno de los mayores consumos de una instalación neumática.

¿Un cilindro sobredimensionado consume más?

Sí. A mayor diámetro y carrera, mayor volumen de aire consumido por ciclo.

¿Merece la pena instalar caudalímetros?

En instalaciones con consumo importante, sí. Medir por máquina o zona permite detectar desviaciones, fugas y oportunidades de ahorro.

Conclusión

Reducir el consumo de aire comprimido no depende de una única acción.

La mejora real aparece cuando revisas el sistema completo:

Fugas
Presión
Tubos
Válvulas
Reguladores
Filtros
Soplados
Cilindros
Consumos en reposo
Medición

La idea clave es sencilla:

Cada litro de aire comprimido que no aporta valor productivo es coste energético perdido.

Antes de aumentar la capacidad del compresor o subir la presión de la red, revisa si la instalación está consumiendo aire de forma innecesaria.

Guarda esta guía si trabajas con neumática industrial. Reducir el consumo de aire comprimido no solo baja el coste energético: también mejora la estabilidad de presión, reduce desgaste y ayuda a detectar problemas antes de que afecten a la producción.

Para completar la optimización de tu instalación neumática, revisa también:

junio 2, 2026

Cómo detectar y solucionar un cilindro neumático que va lento

Introducción

Un cilindro neumático va lento cuando no recibe el caudal suficiente, cuando la presión cae durante el movimiento o cuando existe alguna restricción mecánica o neumática en el sistema.

El error habitual es culpar directamente al cilindro.

Pero muchas veces el problema está en otro punto:

Reguladores de caudal demasiado cerrados.
Tubos mal dimensionados.
Válvula con poco caudal.
Filtros saturados.
Fugas de aire.
Presión insuficiente.
Silenciadores obstruidos.
Carga excesiva.
Desalineación mecánica.
Juntas internas deterioradas.

En esta guía verás cómo detectar por qué un cilindro neumático va lento y qué revisar paso a paso antes de cambiar componentes sin criterio.

Índice

Por qué un cilindro neumático puede ir lento
Diferencia entre falta de fuerza y falta de velocidad
Causa 1: reguladores de caudal mal ajustados
Causa 2: presión insuficiente en el punto de uso
Causa 3: falta de caudal disponible
Causa 4: tubo neumático demasiado pequeño o largo
Causa 5: válvula neumática con poco caudal
Causa 6: filtro saturado o unidad de mantenimiento pequeña
Causa 7: fugas de aire comprimido
Causa 8: silenciadores o escapes obstruidos
Causa 9: carga, guiado o rozamiento mecánico
Método de diagnóstico paso a paso
Tabla rápida de síntomas y soluciones
Checklist final
Preguntas frecuentes
Conclusión

Por qué un cilindro neumático puede ir lento

La velocidad de un cilindro neumático depende principalmente del caudal de aire que entra y sale de sus cámaras.

Pero ese caudal no depende solo del cilindro.

Depende de todo el circuito:

Compresor → red de aire → unidad de mantenimiento → válvula → tubo → reguladores → cilindro → escape

Si cualquiera de esos elementos limita el paso de aire, el cilindro puede moverse más lento de lo esperado.

Por eso, cuando un cilindro neumático va lento, hay que revisar el sistema completo, no solo el actuador.

Si necesitas entender la base del cálculo, puedes revisar también la guía sobre cómo calcular la velocidad de un cilindro neumático.

Diferencia entre falta de fuerza y falta de velocidad

Antes de diagnosticar, conviene separar dos problemas distintos:

El cilindro va lento

Normalmente está relacionado con:

Falta de caudal.
Reguladores cerrados.
Tubo pequeño.
Válvula insuficiente.
Escape restringido.
Filtro saturado.
Fugas.
Rozamiento mecánico.

El cilindro no tiene fuerza

Normalmente está relacionado con:

Presión insuficiente.
Diámetro de cilindro incorrecto.
Carga excesiva.
Fugas internas.
Pérdida de presión durante el ciclo.
Superficie efectiva insuficiente.

Ambos problemas pueden estar relacionados, pero no son lo mismo.

Un cilindro puede tener fuerza suficiente pero moverse lento por falta de caudal.

Y también puede moverse a una velocidad aceptable en vacío, pero no tener fuerza suficiente al aplicar carga.

Para revisar la parte de fuerza, consulta cómo calcular la fuerza de un cilindro neumático.

Causa 1: reguladores de caudal mal ajustados

La causa más sencilla y habitual es que los reguladores de caudal estén demasiado cerrados.

Los reguladores de caudal se utilizan para ajustar la velocidad de avance y retroceso del cilindro.

Si están muy cerrados, el cilindro neumático va lento aunque la presión sea correcta.

Qué revisar

Si hay reguladores en las conexiones del cilindro.
Si el avance y el retroceso están regulados por separado.
Si el regulador correcto está demasiado cerrado.
Si el antirretorno funciona correctamente.
Si el ajuste se ha modificado durante mantenimiento.

Solución

Abre progresivamente el regulador correspondiente y prueba varios ciclos.

Hazlo siempre de forma controlada. No abras completamente de golpe si existe riesgo de impacto al final de carrera.

Puedes ampliar este punto en cómo ajustar la velocidad de un cilindro neumático con reguladores de caudal.

Causa 2: presión insuficiente en el punto de uso

No basta con mirar la presión en el compresor.

Lo importante es la presión real en el punto donde trabaja el cilindro.

Puede que el compresor esté a 6 bar, pero que la presión en la máquina caiga durante el ciclo por pérdidas, restricciones o falta de caudal.

Síntomas

El cilindro va bien en vacío pero lento con carga.
La presión baja cuando varios actuadores trabajan a la vez.
El manómetro oscila durante el ciclo.
Hay que subir la presión para que la máquina funcione.
El movimiento cambia entre ciclos.

Solución

Mide presión durante el movimiento real del cilindro, no solo en reposo.

Si durante el pico de consumo la presión cae mucho, revisa:

Red de aire.
Unidad de mantenimiento.
Filtros.
Tubos.
Fugas.
Caudal de la válvula.
Capacidad del compresor

Causa 3: falta de caudal disponible

La velocidad de un cilindro depende del caudal.

Un cilindro grande, una carrera larga o un ciclo rápido necesitan más aire.

Si el caudal disponible no es suficiente, el cilindro neumático va lento aunque la presión inicial parezca correcta.

Qué puede limitar el caudal

Válvula pequeña.
Tubo pequeño.
Racores restrictivos.
Filtro saturado.
Regulador de presión pequeño.
Silenciadores obstruidos.
Red de aire insuficiente.
Compresor al límite.

Solución

Revisa el circuito completo y busca el elemento más restrictivo.

No tiene sentido cambiar el cilindro si la limitación está en la alimentación de aire.

Causa 4: tubo neumático demasiado pequeño o largo

Un tubo demasiado pequeño limita el paso de aire.

Un tubo demasiado largo aumenta la pérdida de presión.

Ambos casos pueden provocar que el cilindro vaya lento.

Síntomas

El cilindro va lento aunque los reguladores estén abiertos.
El problema empeora en cilindros alejados de la válvula.
La velocidad cae en movimientos rápidos.
El cilindro grande responde peor que los pequeños.
Hay diferencia entre una máquina y otra con el mismo cilindro.

Solución

Revisa:

Diámetro exterior e interior del tubo.
Longitud entre válvula y cilindro.
Curvas o pinzamientos.
Racores de paso reducido.
Ubicación de la válvula.

Como regla práctica, cuanto más cerca esté la válvula del cilindro, mejor respuesta tendrás.

Consulta también qué diámetro de tubo neumático elegir.

Causa 5: válvula neumática con poco caudal

Una válvula puede tener la rosca correcta y aun así no tener suficiente caudal.

Este es un error muy común.

Elegir una válvula solo por rosca G1/8, G1/4 o similar no garantiza que el cilindro se mueva a la velocidad requerida.

Síntomas

El cilindro va lento aunque el tubo sea correcto.
Al abrir reguladores no mejora mucho.
El problema aparece con cilindros de mayor diámetro.
La válvula parece pequeña para el tamaño del actuador.
Hay caída de presión durante la conmutación.

Solución

Revisa el caudal nominal de la válvula.

En cilindros de doble efecto, la válvula 5/2 debe permitir alimentar una cámara y descargar la otra con suficiente caudal.

Puedes revisar este punto en cómo elegir una válvula neumática 5/2 para un cilindro de doble efecto.

Causa 6: filtro saturado o unidad de mantenimiento pequeña

Un filtro saturado puede provocar caída de presión y falta de caudal.

El problema es que en reposo todo puede parecer correcto.

Pero cuando el cilindro demanda aire, el filtro limita el paso y la presión cae.

Síntomas

El manómetro cae durante el ciclo.
El cilindro va lento solo cuando hay consumo alto.
El filtro está sucio, oscuro o con condensado.
Hay agua, aceite o partículas en el vaso.
La unidad de mantenimiento parece pequeña para la máquina.

Solución

Revisa:

Estado del cartucho filtrante.
Presencia de agua o aceite.
Caudal nominal de la unidad.
Tamaño del regulador.
Caída de presión durante el pico de consumo.

Si el filtro está colmatado, cambiar el cartucho puede recuperar caudal sin tocar el cilindro.

Consulta también caída de presión por filtros de unidad de mantenimiento.

Causa 7: fugas de aire comprimido

Las fugas reducen la presión disponible y hacen que el compresor trabaje más.

Una fuga puede no parecer grave, pero si está cerca del actuador o en una línea con alta demanda, puede afectar al comportamiento del cilindro.

Puntos habituales de fuga

Racores.
Tubos.
Válvulas.
Cilindros.
Reguladores.
Purgas.
Unidades de mantenimiento.
Mangueras.
Silenciadores.

Solución

Revisa la instalación en reposo y durante ciclo.

Puedes usar:

Escucha directa.
Agua jabonosa.
Detector ultrasónico.
Medición de consumo en reposo.
Control de caída de presión.

Amplía este punto en cómo detectar fugas de aire comprimido.

Causa 8: silenciadores o escapes obstruidos

Los escapes de la válvula permiten evacuar el aire de las cámaras del cilindro.

Si los silenciadores están sucios u obstruidos, el aire no sale con suficiente rapidez y el cilindro neumático va lento.

Este fallo es muy habitual y muchas veces se pasa por alto.

Síntomas

El cilindro neumático va lento en un solo sentido.
El escape de la válvula parece restringido.
Hay silenciadores sucios, con aceite o partículas.
El movimiento mejora al retirar temporalmente el silenciador para prueba.
El regulador está abierto, pero el cilindro sigue lento.

Solución

Revisa los escapes de la válvula.

Si los silenciadores están obstruidos, sustitúyelos.

No los elimines como solución permanente si son necesarios por ruido, seguridad o contaminación ambiental.

Causa 9: carga, guiado o rozamiento mecánico

No todo problema de velocidad es neumático.

A veces el cilindro neumático va lento porque está trabajando contra una resistencia mecánica excesiva.

Posibles causas mecánicas

Carga demasiado alta.
Guías desalineadas.
Rozamiento en el mecanismo.
Carga lateral sobre el vástago.
Falta de lubricación en elementos mecánicos externos.
Deformaciones.
Topes mal ajustados.
Suciedad en guías.
Juntas internas deterioradas.
Cilindro dañado.

Solución

Desconecta mecánicamente la carga si es posible y prueba el cilindro en vacío de forma segura.

Si en vacío se mueve bien, el problema probablemente está en la carga, el guiado o el mecanismo.

Si también va lento en vacío, el problema probablemente está en el circuito neumático o en el propio cilindro.

Método de diagnóstico paso a paso

Paso 1: identifica en qué sentido va lento

Comprueba si el problema aparece en:

Avance.
Retroceso.
Ambos sentidos.

Si solo ocurre en un sentido, la causa puede estar en un regulador, escape, cámara concreta, tubo o carga específica.

Si ocurre en ambos sentidos, revisa alimentación general, presión, filtro, válvula o caudal disponible.

Paso 2: comprueba reguladores de caudal

Antes de tocar presión o cambiar componentes, revisa si los reguladores están demasiado cerrados.

Ajusta poco a poco y prueba varios ciclos.

Paso 3: mide presión durante el ciclo

No midas solo en reposo.

Mide presión mientras el cilindro se mueve y durante el pico de consumo.

Si cae la presión, hay restricción o falta de caudal.

Paso 4: revisa filtros y unidad de mantenimiento

Comprueba si el filtro está saturado o si la unidad es demasiado pequeña.

Un filtro colmatado puede provocar exactamente este síntoma.

Paso 5: revisa tubo, racores y válvula

Comprueba si hay algún elemento demasiado pequeño para el caudal requerido.

El conjunto debe ser coherente.

Paso 6: revisa escapes y silenciadores

Si el escape está obstruido, el aire no puede salir y el cilindro se frena.

Esto puede afectar mucho a la velocidad.

Paso 7: comprueba fugas

Busca fugas en racores, tubos, válvulas y cilindro.

Una fuga cerca del actuador puede afectar directamente al movimiento.

Paso 8: prueba sin carga si es seguro

Si el cilindro va bien sin carga pero lento con carga, el problema puede ser mecánico o de fuerza insuficiente.

Tabla rápida de síntomas y soluciones

Síntoma	Posible causa	Acción recomendada
Va lento en avance	Regulador, escape, tubo o carga en avance	Revisar regulador y escape del sentido afectado
Va lento en retroceso	Regulador, escape o menor fuerza lado vástago	Revisar regulación y carga
Va lento en ambos sentidos	Falta de caudal general	Revisar filtro, presión, válvula y tubo
Va bien en vacío pero lento con carga	Carga excesiva o falta de fuerza	Revisar presión, diámetro y mecánica
La presión cae durante el ciclo	Restricción o falta de caudal	Revisar unidad de mantenimiento y red
No mejora al abrir reguladores	Válvula, tubo o escape limitan	Revisar caudal de componentes
Movimiento cambia entre ciclos	Presión inestable o fugas	Revisar red y fugas
Solo falla cuando trabajan varios actuadores	Falta de caudal disponible	Revisar compresor, red y simultaneidad

Checklist para solucionar un cilindro neumático lento

Punto	Pregunta clave	Estado
Sentido	¿Va lento en avance, retroceso o ambos?	☐
Reguladores	¿Los reguladores de caudal están demasiado cerrados?	☐
Presión	¿La presión cae durante el movimiento?	☐
Caudal	¿Hay suficiente caudal disponible?	☐
Tubo	¿El diámetro del tubo es adecuado?	☐
Longitud	¿La distancia válvula-cilindro es excesiva?	☐
Válvula	¿La válvula tiene caudal suficiente?	☐
Filtro	¿El filtro está saturado?	☐
Unidad	¿La unidad de mantenimiento está bien dimensionada?	☐
Escapes	¿Los silenciadores están limpios?	☐
Fugas	¿Hay pérdidas de aire en el circuito?	☐
Carga	¿La carga es compatible con el cilindro?	☐
Mecánica	¿Hay desalineación o rozamiento?	☐
Cilindro	¿El cilindro está en buen estado?	☐

Preguntas frecuentes

¿Por qué mi cilindro neumático va lento?

Porque puede faltar caudal, caer la presión durante el ciclo, estar mal ajustado el regulador de caudal o existir restricciones en tubo, válvula, filtro, escapes o carga mecánica.

¿Subir la presión soluciona que un cilindro va lento?

No debería ser la primera solución. Subir presión puede aumentar fuerza, pero también consumo y desgaste. Primero hay que revisar caudal, reguladores, fugas, filtros y restricciones.

¿Un filtro saturado puede hacer que el cilindro neumático va lento?

Sí. Un filtro saturado genera pérdida de presión y reduce el caudal disponible durante el movimiento.

¿Una válvula pequeña puede hacer lento un cilindro?

Sí. Si la válvula no tiene caudal suficiente, el cilindro no alcanzará la velocidad esperada aunque el resto del circuito esté correcto.

¿El diámetro del tubo afecta a la velocidad?

Sí. Un tubo pequeño o demasiado largo limita el caudal y puede provocar pérdida de velocidad.

¿Puede ser un problema mecánico?

Sí. Carga excesiva, guías desalineadas, rozamiento o carga lateral pueden hacer que el cilindro neumático va lento aunque el circuito neumático esté bien.

Conclusión

Cuando un cilindro neumático va lento, no conviene cambiar piezas al azar.

La forma correcta de diagnosticar es revisar el sistema completo:

Reguladores de caudal
Presión real durante el ciclo
Caudal disponible
Tubo y racores
Válvula neumática
Filtro y unidad de mantenimiento
Fugas
Escapes y silenciadores
Carga y rozamientos mecánicos

En muchos casos, el cilindro no es el problema.

El fallo suele estar en una restricción de caudal, una caída de presión o un ajuste incorrecto.

Guarda esta guía si trabajas con neumática industrial. Un cilindro lento casi nunca se soluciona cambiando el actuador sin revisar antes caudal, presión, válvula, tubo, filtros y carga.

Para completar el diagnóstico, revisa también:

mayo 29, 2026

Válvula neumática 5/2 vs 5/3: diferencias, esquemas y aplicaciones

Las válvulas neumáticas 5/2 y 5/3 se utilizan habitualmente para controlar cilindros neumáticos de doble efecto.

A simple vista pueden parecer parecidas, porque ambas tienen cinco vías principales: alimentación, dos salidas hacia el cilindro y dos escapes.

Válvula neumática 5/2 vs 5/3: diferencia principal

La diferencia principal entre una válvula neumática 5/2 vs 5/3 está en el número de posiciones. La válvula 5/2 tiene dos posiciones de trabajo, mientras que la válvula 5/3 añade una posición central.

Esa posición central puede ser centro cerrado, centro a escape o centro presurizado, y cambia completamente el comportamiento del cilindro neumático.

Esa posición central puede cambiar mucho el comportamiento del circuito: puede bloquear el cilindro, descargar las cámaras o mantenerlas presurizadas, según el tipo de centro.

En esta guía verás las diferencias entre una válvula neumática 5/2 y una 5/3, cuándo usar cada una y qué errores evitar en aplicaciones con cilindros de doble efecto.

Índice

Qué significa 5/2 y 5/3 en una válvula neumática
Qué tienen en común una válvula 5/2 y una 5/3
Cómo funciona una válvula 5/2
Cómo funciona una válvula 5/3
Tipos de centro en válvulas 5/3
Diferencias principales entre 5/2 y 5/3
Cuándo usar una válvula 5/2
Cuándo usar una válvula 5/3
Errores comunes al elegir entre 5/2 y 5/3
Ejemplo práctico de selección
Tabla comparativa rápida
Checklist final
Preguntas frecuentes
Conclusión

Qué significa 5/2 y 5/3 en una válvula neumática

En una válvula neumática direccional, la nomenclatura indica:

Número de vías / Número de posiciones

Por tanto:

5/2 = 5 vías y 2 posiciones
5/3 = 5 vías y 3 posiciones

Las vías habituales son:

Puerto	Función habitual
1	Alimentación de aire comprimido
2	Salida hacia una cámara del cilindro
4	Salida hacia la otra cámara del cilindro
3	Escape
5	Escape

La diferencia no está en el número de vías, sino en el número de posiciones.

Una 5/2 solo puede conmutar entre dos estados.

Una 5/3 tiene una tercera posición central que permite funciones adicionales.

Qué tienen en común una válvula 5/2 y una 5/3

Tanto la válvula 5/2 como la 5/3 se utilizan normalmente con cilindros neumáticos de doble efecto.

Ambas permiten controlar:

Avance del cilindro
Retroceso del cilindro
Alimentación de una cámara
Escape de la cámara contraria

También comparten elementos de selección similares:

Caudal nominal
Presión de trabajo
Tipo de accionamiento
Tensión de bobina
Tipo de conexión
Tamaño de rosca
Montaje individual o en isla de válvulas
Compatibilidad con el cilindro y la aplicación

Si quieres profundizar específicamente en la selección de una 5/2, revisa la guía sobre cómo elegir una válvula neumática 5/2 para un cilindro de doble efecto.

Cómo funciona una válvula neumática 5/2

Una válvula 5/2 tiene dos posiciones.

En una posición, alimenta una cámara del cilindro y descarga la otra.

En la otra posición, invierte el sentido.

De forma simplificada:

Posición 1:
Puerto 1 alimenta una salida hacia el cilindro
La otra salida descarga hacia escape

Posición 2:
Puerto 1 alimenta la salida contraria
La primera salida descarga hacia escape

Esto permite controlar el avance y el retroceso de un cilindro neumático de doble efecto.

La válvula 5/2 puede ser:

Monoestable: una bobina o pilotaje y retorno por muelle
Biestable: dos bobinas o dos pilotajes

Cuándo suele usarse una 5/2

La válvula 5/2 es la opción habitual cuando solo necesitas dos estados claros:

Avanzar
Retroceder

Es sencilla, robusta y suficiente para muchas aplicaciones estándar.

Si ya has decidido utilizar esta configuración, puedes ver cómo seleccionar una válvula 5/2 para un cilindro de doble efecto en esta guía:

Válvula neumática 5/2: cómo elegirla para un cilindro

Cómo funciona una válvula neumática 5/3

Una válvula neumática 5/3 dispone de cinco vías y tres posiciones. Las dos posiciones laterales permiten alimentar alternativamente las cámaras de un actuador, mientras que la posición central determina qué ocurre cuando la válvula queda en reposo. Dependiendo de cómo estén conectadas las vías en esa posición central, puede ser de centro cerrado, centro a escape o centro presurizado.

Esta tercera posición central es la principal diferencia respecto a una válvula 5/2 y permite adaptar el comportamiento del circuito neumático cuando no existe una orden de avance o retroceso. Una válvula 5/3 tiene tres posiciones:

Posición de avance
Posición de retroceso
Posición central

Esa posición central puede estar configurada de distintas formas, y por eso una 5/3 no siempre se comporta igual.

Los tres tipos más habituales son:

Centro cerrado
Centro a escape
Centro presurizado

La elección del tipo de centro es crítica, porque afecta directamente al comportamiento del cilindro cuando la válvula está en reposo o sin señal.

Existen otros modelos de válvulas 5/3 con diferentes configuraciones centrales pero no son de uso tan habitual.

Tipos de centro en válvulas 5/3

Válvula 5/3 con centro cerrado

En una válvula 5/3 con centro cerrado, las cinco vías quedan bloqueadas cuando la corredera se encuentra en la posición central. De esta forma se interrumpe tanto la alimentación como los escapes del actuador.

En una 5/3 de centro cerrado, las vías quedan bloqueadas en la posición central.

De forma simplificada:

Alimentación bloqueada
Salidas al cilindro bloqueadas
Escapes bloqueados

Para qué sirve

Puede utilizarse cuando se quiere mantener el cilindro en una posición determinada al dejar la válvula en centro.

Pero hay que tener cuidado, no confundir con una función de bloqueo de seguridad.

El aire es compresible, por lo que una 5/3 de centro cerrado no garantiza un posicionamiento preciso si hay cargas variables, fugas internas o esfuerzos externos.

Si quieres profundizar en conocer y desarrollar funciones neumáticas de seguridad puedes revisar nuestra guía de funciones de seguridad:

Funciones de seguridad neumática: tabla práctica y ejemplos

Aplicaciones típicas

Mantener temporalmente la posición de un cilindro
Evitar movimiento inmediato al quitar señal
Realizar paradas intermedias
Aplicaciones donde se quiere bloquear neumáticamente el circuito

Precaución

No debe confundirse con un sistema de seguridad ni con un bloqueo mecánico preciso.

Para cargas verticales o riesgos de caída, puede hacer falta otro tipo de solución: antirretornos pilotados, frenos, bloqueos mecánicos o análisis de seguridad específico.

Válvula 5/3 con centro a escape

En una 5/3 de centro a escape, las salidas hacia el cilindro se conectan a escape en posición central.

De forma simplificada:

Cámaras del cilindro descargadas
Alimentación cerrada o aislada según diseño
Salidas 2 y 4 hacia escape

Para qué sirve

Permite descargar las cámaras del cilindro cuando la válvula está en posición central.

Esto puede ser útil cuando interesa liberar presión del actuador.

Aplicaciones típicas

Descargar presión de las cámaras
Permitir movimiento manual del actuador en ciertas condiciones
Evitar que el cilindro quede presurizado
Sistemas donde se busca despresurización en reposo

Precaución

Si el cilindro mueve una carga, al descargar ambas cámaras puede perder capacidad de sostenerla.

No es adecuado si necesitas mantener posición bajo carga.

En caso de despresurizar las cámaras el cilindro puede seguir avanzando una cierta distancia por la inercia del movimiento.

Válvula 5/3 con centro presurizado

En una 5/3 de centro presurizado, ambas salidas hacia el cilindro quedan presurizadas en la posición central.

De forma simplificada:

Puerto 1 alimenta simultáneamente las salidas 2 y 4
Ambas cámaras reciben presión
Escapes cerrados

Para qué sirve

Puede utilizarse en aplicaciones donde interesa mantener presión en ambas cámaras.

El comportamiento dependerá del tipo de cilindro, de la diferencia de superficies efectivas y de la carga.

En cilindros de doble efecto con vástago simple, la superficie efectiva no es igual en avance y retroceso, porque el lado del vástago tiene menor área útil.

Por eso, con ambas cámaras presurizadas, puede existir una fuerza resultante hacia un lado.

Aplicaciones típicas

Casos específicos de equilibrado neumático
Aplicaciones donde se desea mantener presión en ambas cámaras
Circuitos especiales que requieren comportamiento controlado en posición central

Precaución

No debe usarse sin entender bien la fuerza resultante en el cilindro.

Sigue este enlace para calcular la fuerza de un cilindro y una calculadora rápida de fuerza.

Diferencias principales entre válvula 5/2 y 5/3

La diferencia clave es la posición central, cuándo hablamos de válvula neumática 5/2 vs 5/3, la clave no está en el número de vías, sino en la existencia o no de una posición central.

Criterio	Válvula 5/2	Válvula 5/3
Número de vías	5	5
Número de posiciones	2	3
Posición central	No	Sí
Uso típico	Avance / retroceso	Avance / centro / retroceso
Simplicidad	Mayor	Menor
Coste habitual	Menor	Mayor
Control del reposo	Limitado	Más opciones
Aplicación típica	Cilindro doble efecto estándar	Aplicaciones con necesidad de función central
Tipos de centro	No aplica	Cerrado, escape o presurizado

Cuándo usar una válvula 5/2

Usa una válvula 5/2 cuando la aplicación solo necesita controlar dos estados:

Avanzar
Retroceder

Es la elección habitual para cilindros de doble efecto en aplicaciones estándar.

Ejemplos

Empujadores
Posicionadores simples
Topes neumáticos
Cilindros de transferencia
Apertura y cierre
Expulsión de piezas
Movimientos repetitivos de máquina

Ventajas

Circuito más sencillo
Fácil de diagnosticar
Menor complejidad
Menor coste
Menos posibilidades de error
Muy común en automatización industrial

En muchas aplicaciones, una 5/2 monoestable o biestable es suficiente.

Cuándo usar una válvula 5/3

Usa una válvula 5/3 cuando necesitas una función adicional en posición central.

Casos típicos

Quieres detener temporalmente el cilindro
Necesitas descargar ambas cámaras
Quieres bloquear el circuito en una posición
Necesitas una condición de reposo específica
La aplicación requiere una transición más controlada
El proceso necesita una posición central definida

La clave es elegir correctamente el tipo de centro.

No basta con decir “necesito una 5/3”. Hay que definir si debe ser:

Centro cerrado
Centro a escape
Centro presurizado

Hay otras opciones disponibles pero estas son las opciones predominantes en industria.

Errores comunes al elegir entre 5/2 y 5/3

Pensar que una 5/3 siempre posiciona mejor

No necesariamente.

Una 5/3 puede ayudar a detener o mantener una condición, pero el aire comprimido es compresible.

Si necesitas posicionamiento preciso, probablemente necesites otra tecnología o elementos adicionales.

Usar centro cerrado como sistema de seguridad

Una 5/3 centro cerrado no debe considerarse por sí sola un sistema de seguridad.

Puede haber fugas internas, compresibilidad del aire o movimiento por cargas externas.

Usar centro a escape con cargas verticales

Si descargas ambas cámaras, el cilindro puede perder capacidad de sostener la carga.

Esto puede ser peligroso en ejes verticales.

Elegir una 5/3 sin saber el tipo de centro

Este es uno de los errores más graves.

Una 5/3 de centro cerrado, centro a escape y centro presurizado tienen comportamientos muy distintos.

No revisar el caudal

Igual que con una 5/2, una 5/3 debe tener caudal suficiente para mover el cilindro a la velocidad requerida.

Si el cilindro va lento, también conviene revisar cómo ajustar la velocidad de un cilindro neumático con reguladores de caudal o la guía Detectar y solucionar un cilindro neumático va lento.

No considerar la amortiguación

Si el cilindro golpea al final de carrera, cambiar de 5/2 a 5/3 no solucionará el problema.

Ahí debes revisar velocidad, carga y amortiguación del cilindro neumático, puedes ver como hacerlo en esta guía:

Amortiguación cilindros neumáticos: que es y cómo ajustarla

Ejemplo práctico de selección

Supongamos una aplicación con:

Cilindro de doble efecto
Movimiento de avance y retroceso
Sin necesidad de parada intermedia
Control desde PLC
Velocidad ajustada mediante reguladores de caudal
Sin función especial en reposo

Selección recomendada

En este caso, normalmente elegiría una válvula 5/2.

No hay motivo claro para usar una 5/3.

Ahora supongamos otra aplicación:

Cilindro de doble efecto
Se necesita detener temporalmente el cilindro
Se quiere evitar que avance o retroceda al quitar señal
La carga no es crítica ni vertical
Se acepta que la posición no sea de precisión absoluta

Selección posible

Podría valorarse una válvula 5/3 de centro cerrado.

Pero habría que validar:

Fugas internas
Carga aplicada
Seguridad
Repetibilidad
Comportamiento real en máquina

Otro caso:

Cilindro de doble efecto
Se quiere liberar presión al parar
No hay carga que deba mantenerse
Interesa descargar ambas cámaras

Selección posible

Podría utilizarse una válvula 5/3 de centro a escape.

Tabla comparativa rápida válvula 5/2 vs 5/3

Necesidad de aplicación	Opción más probable
Solo avance y retroceso	5/2
Cilindro doble efecto estándar	5/2
Mantener temporalmente posición	5/3 centro cerrado
Descargar ambas cámaras en reposo	5/3 centro a escape
Presurizar ambas cámaras en reposo	5/3 centro presurizado
Aplicación sencilla	5/2
Necesidad de posición central	5/3
Función de seguridad	Requiere análisis específico
Posicionamiento preciso	No resolver solo con 5/3

Checklist para elegir entre 5/2 y 5/3

Punto	Pregunta clave	Estado
Actuador	¿Es un cilindro de doble efecto?	☐
Función	¿Solo necesito avance y retroceso?	☐
Centro	¿Necesito una posición central?	☐
Tipo de centro	¿Cerrado, escape o presurizado?	☐
Carga	¿Hay carga vertical o riesgo de movimiento?	☐
Seguridad	¿Hay riesgo para personas o máquina?	☐
Caudal	¿La válvula permite la velocidad necesaria?	☐
Presión	¿Trabaja dentro del rango requerido?	☐
Control	¿El PLC gestiona correctamente las posiciones?	☐
Escape	¿La descarga de aire es adecuada?	☐
Movimiento	¿Necesito precisión o solo control básico?	☐
Mantenimiento	¿Será fácil diagnosticar el circuito?	☐

Selector de válvula neumática 5/2 o 5/3

Utiliza este selector para obtener una recomendación orientativa según el tipo de actuador, movimiento, posición central, carga, seguridad y condiciones del circuito.

Selector de válvula neumática 5/2 o 5/3

Responde a las siguientes preguntas para obtener una recomendación orientativa sobre el tipo de válvula más adecuado para tu aplicación neumática.

1. ¿El actuador es un cilindro de doble efecto?

2. ¿Solo necesitas avance y retroceso?

3. ¿Necesitas una posición central?

4. Tipo de centro deseado

5. ¿Hay carga vertical o riesgo de movimiento?

6. ¿Un movimiento inesperado puede generar riesgo para personas o máquina?

7. ¿Has comprobado que el caudal permite la velocidad necesaria?

8. ¿La válvula trabaja dentro del rango de presión requerido?

9. ¿El PLC o sistema de control puede gestionar correctamente las posiciones?

10. ¿La descarga de aire prevista es adecuada?

11. ¿Qué tipo de control de movimiento necesitas?

12. ¿La solución debe facilitar especialmente diagnóstico y mantenimiento?

Completa el checklist y pulsa Obtener recomendación.

Nota técnica: esta herramienta proporciona una orientación inicial. La selección definitiva debe comprobarse con las características de la válvula, el actuador, el circuito neumático y los requisitos de seguridad de la máquina.

Preguntas frecuentes

¿Qué diferencia hay entre una válvula 5/2 y una 5/3?

La 5/2 tiene cinco vías y dos posiciones. La 5/3 tiene cinco vías y tres posiciones, incluyendo una posición central.

¿Cuándo usar una válvula 5/2?

Cuando necesitas controlar avance y retroceso de un cilindro de doble efecto sin una función central especial.

¿Cuándo usar una válvula 5/3?

Cuando necesitas una posición central para bloquear, descargar o presurizar las cámaras del cilindro según la aplicación.

¿Una válvula 5/3 sirve para parar un cilindro en mitad de carrera?

Puede detenerlo, pero no garantiza posicionamiento preciso. El aire es compresible y puede haber desplazamientos por carga o fugas.

¿Qué es una válvula 5/3 centro cerrado?

Es una válvula en la que, en posición central, las vías quedan bloqueadas.

¿Qué es una válvula 5/3 centro a escape?

Es una válvula en la que, en posición central, las cámaras del cilindro descargan hacia escape.

¿Qué es una válvula 5/3 centro presurizado?

Es una válvula en la que, en posición central, ambas cámaras del cilindro quedan presurizadas.

¿Una 5/3 es más segura que una 5/2?

No necesariamente. La seguridad depende del circuito completo, la aplicación, la carga, la lógica de control y los componentes adicionales.

Conclusión

La válvula 5/2 y la válvula 5/3 pueden parecer similares, pero su comportamiento es diferente.

La 5/2 es la opción habitual para controlar avance y retroceso en cilindros neumáticos de doble efecto.

La 5/3 añade una posición central que puede ser útil para bloquear, descargar o presurizar cámaras según el tipo de centro.

La decisión correcta no es elegir la más completa, sino la que mejor encaje con la aplicación.

Como regla práctica:

Si solo necesitas avance y retroceso, normalmente una 5/2 es suficiente.
Si necesitas una condición central específica, valora una 5/3 y define bien el tipo de centro.

Y si hay riesgos de seguridad, cargas verticales o necesidad de posicionamiento preciso, no lo resuelvas solo cambiando la válvula: analiza el circuito completo.

Guarda esta guía si trabajas con cilindros de doble efecto. Elegir entre una válvula 5/2 y una 5/3 no depende solo del número de vías, sino del comportamiento que necesita la máquina en avance, retroceso y posición central.

Para completar el diseño de tu sistema neumático, revisa también:

mayo 25, 2026

Qué nivel de filtrado necesita el aire comprimido en neumática industrial

Introducción

A la hora de diseñar una instalación neumática o seleccionar una unidad de mantenimiento, una de las preguntas habituales es:

¿A qué nivel se debe filtrar el aire comprimido?

La respuesta no es única.

Depende del tipo de aplicación, de la calidad del aire que llega desde la red, del tipo de componentes instalados y del caudal que necesita la máquina.

Filtrar demasiado poco puede dejar pasar partículas, agua o aceite hacia válvulas y cilindros.

Pero filtrar demasiado fino sin necesidad también puede generar pérdida de carga, menor caudal disponible y saturación prematura del filtro.

En esta guía verás cuándo usar filtrado de 40 µm, cuándo puede tener sentido usar 5 µm o inferior y qué señales indican que el filtro está limitando el rendimiento de la instalación.

Índice

Por qué importa el filtrado del aire comprimido
Qué dice la ISO 8573-1 sobre calidad de aire comprimido
Qué significa una calidad de aire 7.4.4
Filtrado general de máquina: 40 µm o 5 µm
Cuándo usar filtrado de 40 µm
Cuándo puede ser necesario filtrar más fino
Por qué un filtro más fino puede reducir el caudal
Cómo detectar que el filtro limita el caudal
Qué puede indicar el estado del filtro
Recomendación práctica de selección
Checklist final
Preguntas frecuentes
Conclusión

Por qué importa el filtrado del aire comprimido

El aire comprimido no siempre llega limpio a la máquina.

Durante su generación, tratamiento y distribución puede arrastrar:

Partículas sólidas
Agua
Aerosoles de aceite
Condensados
Óxido procedente de tuberías
Suciedad acumulada en la red
Restos generados por trabajos de mantenimiento

La función del filtro neumático es proteger los componentes aguas abajo.

Entre ellos:

Válvulas
Cilindros
Reguladores
Racores
Herramientas neumáticas
Actuadores especiales
Válvulas proporcionales
Pilotajes delicados

El problema es que el filtro también introduce una restricción al paso del aire.

Por eso, el nivel de filtrado debe elegirse con criterio técnico, no “cuanto más fino, mejor”.

Qué dice la ISO 8573-1 sobre calidad de aire comprimido

La norma ISO 8573-1:2010 clasifica la calidad del aire comprimido en función de los principales contaminantes: partículas, agua y aceite. La propia ISO indica que esta clasificación aplica independientemente del punto del sistema donde se especifique o mida la calidad del aire.

La clasificación se expresa habitualmente con tres cifras:

ISO 8573-1:2010 [A:B:C]

Donde:

A = clase de partículas sólidas
B = clase de agua / humedad
C = clase de aceite total

Por ejemplo:

ISO 8573-1:2010 [7:4:4]

Esto indicaría una calidad de aire con clase 7 para partículas, clase 4 para agua y clase 4 para aceite.

Según tablas técnicas de referencia basadas en ISO 8573-1:2010, la clase 4 de agua corresponde a un punto de rocío bajo presión de ≤ +3 °C, y la clase 4 de aceite total corresponde a ≤ 5 mg/m³. En esas mismas tablas, la especificación se estructura como partículas, agua y aceite en ese orden.

Filtrado general de máquina: 40 µm o 5 µm

En muchas aplicaciones industriales aparecen dos opciones habituales:

Filtro de 40 µm
Filtro de 5 µm

La decisión no debe tomarse por intuición.

Debe basarse en:

Tipo de componente instalado
Sensibilidad de válvulas y actuadores
Caudal necesario
Calidad del aire de la red
Presencia de agua, aceite o partículas
Recomendación del fabricante
Coste de mantenimiento
Riesgo de caída de presión

Un filtro más fino retiene partículas más pequeñas, pero también puede colmatarse antes y generar mayor pérdida de presión.

Cuándo usar filtrado de 40 µm

El filtrado de 40 µm suele ser adecuado para muchas aplicaciones neumáticas generales con componentes robustos.

Por ejemplo:

Cilindros neumáticos estándar
Válvulas direccionales convencionales
Actuadores neumáticos generales
Máquinas con aire comprimido industrial común
Aplicaciones donde el fabricante admite ese nivel de filtrado

La ventaja del 40 µm es que ofrece una protección razonable con menor restricción al caudal que filtros más finos.

Esto es importante porque una unidad de mantenimiento no debe proteger a costa de estrangular la máquina.

Si el sistema pierde caudal aunque no haya fugas y el compresor esta funcionando correctamente, conviene revisar si el filtro está saturado o infra dimensionado. Puedes ampliar este punto en la guía sobre caída de presión por filtros de unidad de mantenimiento.

Cuándo puede ser necesario filtrar más fino

Un filtrado más fino, como 5 µm o incluso etapas adicionales, puede tener sentido cuando hay componentes más sensibles.

Por ejemplo:

Válvulas proporcionales
Reguladores de precisión
Servo-pilotajes
Equipos neumáticos delicados
Herramientas neumáticas específicas
Atornilladoras neumáticas
Motores neumáticos
Instrumentación neumática
Aplicaciones con requisitos especiales de calidad de aire

Aquí no hay que improvisar.

La regla correcta es:

Consulta siempre el nivel de filtrado recomendado por el fabricante del componente más sensible.

Si instalas una válvula proporcional o un componente con tolerancias internas más delicadas, puede que el filtrado general de 40 µm no sea suficiente.

Por qué un filtro más fino puede reducir el caudal

Filtrar más fino no siempre mejora el sistema.

Un filtro de menor micraje puede generar:

Mayor pérdida de carga
Mayor restricción al paso de aire
Saturación más rápida
Menor caudal disponible
Oscilaciones de presión durante picos de consumo
Más mantenimiento
Mayor frecuencia de sustitución del cartucho

La clave está en el equilibrio.

Un aire más limpio puede ser necesario para ciertos componentes, pero producir y tratar aire comprimido con mayor pureza también puede aumentar costes y consumo energético. Fabricantes del sector remarcan que seleccionar una pureza superior a la necesaria puede hacer el sistema más costoso y energético, por lo que conviene ajustar la calidad al uso real.

Cómo detectar que el filtro limita el caudal

Una forma práctica de detectar problemas es observar el manómetro de la unidad de mantenimiento durante el pico de consumo de la máquina.

Si durante el ciclo el indicador oscila o cae de forma significativa, puede estar indicando que falta caudal.

Como criterio práctico:

Si durante el pico de consumo la presión cae más de 0,4 bar, revisa el filtro, la unidad de mantenimiento, el tubo de alimentación y la red.

Esta caída puede deberse a varios motivos:

Cartucho filtrante colmatado
Filtro demasiado fino para el caudal requerido
Unidad de mantenimiento infradimensionada
Tubo de alimentación demasiado pequeño
Red de distribución insuficiente en esa zona
Fugas aguas arriba
Compresor trabajando al límite
Regulador mal dimensionado

No conviene culpar al compresor sin revisar antes estos puntos.

Qué puede indicar el estado del filtro

El filtro no solo protege.

También da información sobre la salud de la instalación.

Si aparece aceite

Puede indicar:

Arrastre de aceite desde el compresor
Separación deficiente
Mantenimiento pendiente en el compresor
Contaminación acumulada en la red

Si aparece agua

Puede indicar:

Problemas de condensado
Secador insuficiente
Purgas defectuosas
Enfriamiento del aire en la red
Falta de tratamiento previo

Si aparecen partículas sólidas

Puede indicar:

Óxido en tuberías
Red de distribución envejecida
Trabajos recientes sin limpieza posterior
Suciedad acumulada aguas arriba
Falta de filtrado previo

Este diagnóstico es muy útil porque permite detectar problemas antes de que afecten a válvulas, cilindros o herramientas neumáticas.

Recomendación práctica de selección

Para aplicaciones neumáticas generales, la recomendación práctica sería:

Usa componentes robustos siempre que sea posible.
Trabaja con filtrado general de 40 µm si los componentes lo admiten.
Usa filtrado más fino solo cuando la aplicación o el fabricante lo requiera.
No instales filtros finos “por seguridad” sin comprobar caudal.
Sobredimensiona la unidad de mantenimiento respecto al consumo de la máquina.
Revisa caída de presión durante el pico de consumo.
Sustituye el cartucho antes de que limite el rendimiento.
Analiza la contaminación encontrada en el filtro.

Como criterio de diseño:

Selecciona una unidad de mantenimiento capaz de aportar aproximadamente un 30% más de caudal que el consumo máximo previsto de la máquina.

Ese margen ayuda a mantener una presión más estable durante más tiempo y reduce el riesgo de que la unidad trabaje al límite.

Ejemplo práctico

Supongamos una máquina con:

Cilindros neumáticos estándar
Válvulas direccionales convencionales
Consumo de aire moderado
Red de distribución correctamente dimensionada
Aire seco desde compresor con secador frigorífico
Sin componentes proporcionales ni pilotajes delicados

En este caso, una unidad de mantenimiento con filtro de 40 µm correctamente dimensionada puede ser suficiente.

Ahora supongamos otra máquina con:

Válvulas proporcionales
Reguladores de precisión
Atornilladoras neumáticas
Alta sensibilidad a partículas o aceite

En ese caso, no deberías decidir solo por costumbre. Debes revisar la ficha técnica de cada componente y aplicar el nivel de filtrado recomendado por el fabricante.

Errores comunes

Pensar que más filtrado siempre es mejor

No siempre.

Un filtro más fino puede proteger más, pero también puede reducir caudal y colmatarse antes.

No revisar el caudal nominal de la unidad

La rosca no basta.

Una unidad con la misma rosca puede tener distinto caudal nominal según diseño interno, tamaño y elemento filtrante.

Usar 5 µm por sistema en toda la máquina

Puede ser innecesario si los componentes son robustos y admiten 40 µm.

Además, puede aumentar pérdida de carga y mantenimiento.

No mirar el manómetro durante consumo real

En reposo todo puede parecer correcto.

El problema aparece durante el pico de demanda.

No analizar la suciedad del filtro

Aceite, agua y partículas no significan lo mismo.

Cada contaminante apunta a una causa distinta.

No sustituir el cartucho filtrante

Vaciar el vaso no equivale a cambiar el elemento filtrante.

Un filtro puede estar colmatado aunque el vaso parezca limpio.

nivel de filtrado del aire comprimido en neumática industrial con filtros de 40 y 5 micras

Checklist para seleccionar el nivel de filtrado

Punto a revisar	Pregunta clave	Estado
Aplicación	¿Es neumática general o aplicación sensible?	☐
Componentes	¿Qué nivel de filtrado recomienda el fabricante?	☐
Filtro	¿40 µm es suficiente para los componentes instalados?	☐
Filtrado fino	¿Existe motivo real para usar 5 µm?	☐
Caudal	¿La unidad permite el caudal máximo de la máquina?	☐
Margen	¿La unidad tiene al menos un 30% de margen de caudal?	☐
Presión	¿La presión se mantiene estable en pico de consumo?	☐
Manómetro	¿Oscila más de 0,4 bar durante el ciclo?	☐
Agua	¿Hay condensado en el vaso?	☐
Aceite	¿Hay aceite acumulado en el filtro?	☐
Partículas	¿Hay suciedad u óxido visible?	☐
Mantenimiento	¿Está definida la frecuencia de cambio del cartucho?	☐

Preguntas frecuentes

¿Qué nivel de filtrado usar en neumática industrial?

En muchas aplicaciones generales con cilindros y válvulas estándar, un filtrado de 40 µm puede ser adecuado si los componentes lo admiten, siempre es bueno verificar al fabricante del producto. Para componentes sensibles, hay que revisar la recomendación del fabricante.

¿Es mejor usar siempre filtros de 5 µm?

No necesariamente. Un filtro más fino puede colmatarse antes y generar mayor caída de presión. Solo debe usarse cuando la aplicación lo requiera.

¿Qué significa ISO 8573-1 7.4.4?

Es una forma de expresar la calidad del aire comprimido según tres clases: partículas, agua y aceite. Cada número indica una clase de calidad para cada contaminante. Cuanto menor es cada número mejor la calidad de aire.

¿Qué indica que el manómetro oscile durante el ciclo?

Puede indicar falta de caudal, filtro colmatado, unidad infra dimensionada, tubo pequeño o limitación en la red.

¿Cada cuánto hay que cambiar el filtro?

Depende de la calidad del aire, horas de funcionamiento, contaminación de la red y criticidad de la aplicación. Lo importante es no esperar a que genere caída de presión.

¿Qué pasa si el filtro tiene aceite?

Puede indicar arrastre de aceite desde el compresor o problemas de separación previa.

¿Qué pasa si el filtro tiene agua?

Puede indicar condensación en la línea, secado insuficiente o problemas de purga.

Conclusión

El nivel de filtrado del aire comprimido debe seleccionarse según la aplicación, no por costumbre.

Para neumática industrial general, con cilindros y válvulas robustas, el filtrado de 40 µm suele ser una solución práctica si los componentes lo admiten.

Para componentes sensibles, como válvulas proporcionales, servo-pilotajes, atornilladoras o motores neumáticos, sistemas de precisión hay que revisar siempre el nivel de filtrado recomendado por el fabricante.

La idea clave es esta:

Filtra lo necesario, no más de lo necesario.

Un filtrado demasiado fino puede reducir caudal, generar caída de presión y saturarse antes.

Por eso, además del nivel de filtrado, debes revisar el caudal nominal de la unidad de mantenimiento, el margen de seguridad y la estabilidad de presión durante el pico de consumo de la máquina.

Guarda esta guía si diseñas o mantienes instalaciones neumáticas. Una unidad de mantenimiento mal seleccionada puede parecer correcta en reposo, pero limitar el caudal justo cuando la máquina más lo necesita.

Para completar el diagnóstico de tu instalación neumática, revisa también:

mayo 21, 2026

Cómo elegir una válvula neumática 5/2 para un cilindro de doble efecto

Tiempo de lectura: 5 min

Introducción

Una válvula neumática 5/2 se utiliza habitualmente para controlar cilindros neumáticos de doble efecto, permitiendo el avance y retroceso del actuador mediante dos posiciones de trabajo.

Elegir correctamente una válvula 5/2 no depende solo del tamaño de la rosca. También hay que revisar el caudal, la presión de trabajo, el tipo de accionamiento, la tensión de la bobina, la conexión neumática y la velocidad requerida del cilindro.

En esta guía verás cómo elegir una válvula neumática 5/2 paso a paso para evitar pérdidas de caudal, movimientos lentos y errores de selección en aplicaciones industriales. Para controlar un cilindro neumático de doble efecto, una de las soluciones más habituales es utilizar una válvula neumática 5/2.

Esta válvula permite alimentar alternativamente las dos cámaras del cilindro para conseguir el avance y el retroceso del vástago.

Si la aplicación necesita una posición central, puede que una válvula 5/3 sea más adecuada que una 5/2.

Índice

Qué es una válvula neumática 5/2
Por qué se usa con cilindros de doble efecto
Cómo funciona una válvula 5/2
Válvula 5/2 monoestable o biestable
Accionamiento manual, neumático o eléctrico
Qué caudal debe tener la válvula
Qué presión de trabajo revisar
Bobina, tensión y conexión eléctrica
Montaje individual o en isla de válvulas
Relación entre válvula, tubo y reguladores de caudal
Ejemplo práctico de selección
Errores comunes
Checklist final
Preguntas frecuentes
Conclusión

Qué es una válvula neumática 5/2

Una válvula neumática 5/2 es una válvula distribuidora con cinco vías y dos posiciones. Se utiliza habitualmente para controlar cilindros neumáticos de doble efecto, alternando la alimentación y el escape de aire entre las dos cámaras del cilindro.

Una válvula neumática 5/2 es una válvula direccional con:

5 vías o conexiones
2 posiciones de trabajo

Las cinco vías habituales son:

Número	Función habitual
1	Alimentación de aire comprimido
2	Salida hacia una cámara del cilindro
4	Salida hacia la otra cámara del cilindro
3	Escape de una cámara
5	Escape de la otra cámara

La segunda cifra indica el número de posiciones. En este caso, una válvula 5/2 tiene dos posiciones posibles: una para enviar aire a una cámara del cilindro y otra para enviarlo a la cámara contraria.

Si quieres una visión más general de otros tipos de válvulas, puedes revisar la guía sobre cómo elegir una válvula neumática.

Por qué se usa una válvula 5/2 con cilindros de doble efecto

Un cilindro de doble efecto necesita aire comprimido para avanzar y también para retroceder.

Esto significa que tiene dos cámaras:

Cámara de avance
Cámara de retroceso o lado vástago

Para mover el cilindro, la válvula debe hacer dos cosas al mismo tiempo:

Alimentar una cámara con aire comprimido.
Permitir que la cámara contraria evacúe el aire hacia escape.

La válvula 5/2 permite hacer exactamente eso.

Por eso es una de las válvulas más utilizadas para controlar cilindros neumáticos de doble efecto.

Cómo funciona una válvula 5/2

Una válvula 5/2 funciona alternando dos posiciones internas. En una posición alimenta una cámara del cilindro y descarga la contraria; al conmutar la válvula, las conexiones se invierten y el cilindro realiza el movimiento opuesto

En una posición, la válvula conecta la alimentación de aire con una de las salidas hacia el cilindro, mientras la otra cámara queda conectada a escape.

En la otra posición, ocurre lo contrario.

De forma simplificada:

Posición 1:
Aire comprimido → cámara A
Cámara B → escape

Posición 2:
Aire comprimido → cámara B
Cámara A → escape

Esto permite que el cilindro avance y retroceda.

La válvula no controla por sí sola toda la velocidad del cilindro. La velocidad real dependerá también del caudal de la válvula, el diámetro del tubo, los racores, la carga, los reguladores de caudal y la presión disponible.

Si necesitas ajustar el movimiento del actuador, revisa también cómo ajustar la velocidad de un cilindro neumático con reguladores de caudal.

Válvula 5/2 monoestable o biestable

Una de las decisiones más importantes es elegir entre válvula 5/2 monoestable o biestable

Si necesitas conocer las diferencias y aplicaciones de una 5/2 respecto una 5/3 puedes revisar este otro artículo:

Válvula neumática 5/2 vs 5/3: esquemas y aplicaciones

Válvula 5/2 monoestable

Una válvula monoestable tiene una posición de reposo definida.

Normalmente funciona con:

Una bobina o una señal de mando
Retorno por muelle

Cuando se activa la bobina, la válvula cambia de posición.

Cuando se desactiva la bobina, vuelve automáticamente a su posición inicial por acción del muelle.

Cuándo usar una 5/2 monoestable

Es recomendable cuando quieres que el cilindro vuelva a una posición definida al quitar la señal.

Por ejemplo:

Retorno automático al desactivar la salida del PLC
Aplicaciones sencillas
Sistemas donde interesa una posición de reposo clara
Puestas en marcha más simples
Diagnóstico más fácil

Ventajas

Comportamiento previsible
Más fácil de entender
Solo necesita una salida eléctrica
Vuelve a posición inicial al perder señal
Muy usada en automatización industrial

Limitaciones

La bobina debe permanecer energizada para mantener la posición accionada
En algunas aplicaciones puede no interesar que vuelva automáticamente

Válvula 5/2 biestable

Una válvula biestable mantiene la última posición aunque desaparezca la señal de mando.

Normalmente utiliza:

Dos bobinas
Dos señales de mando
Una bobina para avance
Otra bobina para retroceso

Cuando recibe una señal, cambia de posición y se queda en esa posición hasta recibir la señal contraria.

Cuándo usar una 5/2 biestable

Puede ser interesante cuando:

Quieres mantener la última posición del cilindro
No quieres mantener una bobina energizada continuamente
La lógica del PLC gestiona claramente avance y retroceso
Hay secuencias donde interesa memorizar la última orden

Ventajas

Mantiene posición sin señal permanente
Puede reducir consumo eléctrico de bobina
Útil en determinadas secuencias neumáticas

Riesgos

Si no se diseña bien la lógica, puede mantener una posición no deseada
Ante una parada o pérdida de alimentación, puede quedarse en la última posición
Requiere entender bien el comportamiento del sistema
Necesita dos salidas de control

Monoestable vs biestable: comparación rápida

Criterio	5/2 monoestable	5/2 biestable
Bobinas	1	2
Retorno	Por muelle mecánico o neumático	Por señal contraria
Mantiene última posición	No	Sí
Salidas PLC necesarias	1	2
Diagnóstico	Más sencillo	Requiere más atención
Uso típico	Aplicaciones estándar	Secuencias con memoria de posición
Comportamiento al quitar señal	Vuelve a reposo	Mantiene última posición

Como regla práctica, si no tienes una razón clara para usar biestable, muchas aplicaciones estándar se resuelven bien con una 5/2 monoestable.

Accionamiento manual, neumático o eléctrico

Una válvula 5/2 puede accionarse de varias formas.

Accionamiento manual

Se acciona mediante:

Pulsador
Palanca
Selector
Pedal

Se utiliza en aplicaciones simples, pruebas, mantenimiento o puestos manuales.

***válvula 5/2 accionamiento manual de palanca***

Accionamiento neumático

La válvula cambia de posición mediante una señal de aire.

Puede encontrarse en lógica neumática, sistemas antiguos o aplicaciones donde se evita usar señales eléctricas.

***Válvula 5/2 biestable de accionamiento neumático***

Accionamiento eléctrico

Es el más habitual en automatización industrial moderna.

La válvula se activa mediante bobina eléctrica, normalmente controlada desde:

PLC
Relé
Módulo de salidas
Isla de válvulas
Sistema de control descentralizado

En máquinas automatizadas, lo más habitual es usar una electroválvula neumática 5/2.

Qué caudal debe tener la válvula 5/2

El caudal de la válvula es crítico.

Una válvula puede tener la rosca correcta y aun así no permitir suficiente caudal para mover el cilindro a la velocidad necesaria.

El caudal requerido depende de:

Diámetro del cilindro
Carrera
Velocidad requerida
Presión de trabajo
Número de ciclos
Diámetro del tubo
Longitud del tubo
Racores
Reguladores de caudal
Carga movida

Si la válvula tiene poco caudal, puedes tener estos problemas:

Cilindro lento
Ciclos más largos
Pérdida de productividad
Movimiento irregular
Caída de presión local
Dificultad para ajustar velocidad

Antes de sobredimensionar o cambiar el cilindro, conviene revisar si la válvula permite el caudal necesario.

Puedes ampliar este punto en la guía sobre qué diámetro de tubo neumático elegir.

Calculadora de caudal para elegir una válvula 5/2

Estima el caudal necesario para alimentar un cilindro neumático de doble efecto y obtener una referencia del caudal mínimo recomendado para la válvula 5/2.

Diámetro del cilindro

mm

Diámetro del vástago

mm

Carrera

mm

Presión de trabajo

bar

Ciclos por minuto

ciclos/min

Velocidad objetivo

mm/s

Margen de seguridad

%

Introduce los datos de la aplicación y pulsa calcular.

Importante: esta herramienta proporciona una estimación orientativa para preselección. El caudal nominal indicado por cada fabricante depende de las condiciones de ensayo, presión de alimentación, caída de presión, conexiones, racores, tubo, silenciadores y configuración real del circuito.

Qué presión de trabajo revisar

Toda válvula tiene un rango de presión admisible.

Debes comprobar:

Presión mínima de trabajo
Presión máxima admisible
Presión real en la instalación
Presión disponible en el punto de uso
Caídas de presión durante el ciclo
Presión necesaria para pilotaje, si aplica

Una válvula puede no conmutar correctamente si la presión disponible es demasiado baja.

También puede deteriorarse si trabaja por encima de su rango permitido.

Si tienes problemas de presión o caudal en la instalación, revisa también si hay fugas de aire comprimido o filtros saturados en la unidad de mantenimiento.

Bobina, tensión y conexión eléctrica

Si la válvula 5/2 es eléctrica, la bobina debe ser compatible con tu sistema de control.

Revisa:

Tensión de alimentación
Corriente continua o alterna
Consumo de la bobina
Tipo de conector
LED de estado ¿necesario o no?
Protección contra sobretensiones
Índice de protección IP
Compatibilidad con el módulo de salida del PLC

Tensiones habituales:

Tensión	Uso habitual
24 V DC	Automatización industrial moderna
12 V DC	Aplicaciones móviles o especiales
110 V AC	Algunas instalaciones industriales
230 V AC	Instalaciones antiguas o específicas

En automatización industrial actual, lo más común suele ser 24 V DC.

Error típico: elegir bien la válvula neumática pero equivocarse en la tensión de bobina.

Montaje individual o en isla de válvulas

Una válvula 5/2 puede montarse de forma individual o integrada en una isla de válvulas.

Válvula individual

Tiene sentido cuando:

Hay pocos actuadores
La máquina es sencilla
Quieres instalación independiente
La sustitución debe ser rápida
No necesitas comunicación avanzada

Isla de válvulas

Tiene sentido cuando:

Hay muchos cilindros
Quieres reducir cableado
Quieres diagnóstico
Usas bus de campo
Buscas modularidad
Quieres una instalación más ordenada

En máquinas con varios actuadores, una isla de válvulas suele ser más limpia y eficiente que muchas válvulas individuales repartidas sin criterio.

Siempre hay que tener en cuenta la distribución en máquina de los actuadores para optimizar la distancia de las válvulas al actuador.

Relación entre válvula, tubo y reguladores de caudal

La válvula 5/2 no trabaja sola.

Forma parte de un conjunto:

Compresor → unidad de mantenimiento → válvula 5/2 → tubos → reguladores de caudal → cilindro

Si uno de estos elementos limita el paso de aire, el cilindro no trabajará como esperas.

Ejemplos:

Válvula con poco caudal → cilindro lento
Tubo pequeño → caída de presión
Racor restrictivo → menor caudal
Regulador demasiado cerrado → movimiento lento
Filtro saturado → pérdida de presión
Compresor insuficiente → falta de aire disponible

Por eso, al elegir una válvula 5/2 también debes revisar el sistema completo.

Si quieres ampliar información de este punto puedes revisar la guía:

Ajustar velocidad cilindro neumático: guía práctica

Ejemplo práctico de selección

Supongamos una aplicación con estos datos:

Cilindro de doble efecto
Diámetro 50 mm
Carrera 200 mm
Presión de trabajo 6 bar
Movimiento de avance y retroceso
Control desde PLC
Tensión disponible 24 V DC
Velocidad media
Una posición de reposo deseada al quitar señal

Selección orientativa

En este caso tendría sentido elegir:

Válvula neumática 5/2
Accionamiento eléctrico
Bobina 24 V DC
Monoestable con retorno por muelle
Caudal suficiente para el cilindro
Roscas y racores adecuados al tubo
Reguladores de caudal para ajustar avance y retroceso
Silenciadores en escapes si es necesario

Por qué

La válvula 5/2 permite controlar avance y retroceso.

La versión monoestable permite que el sistema vuelva a una posición definida cuando se desactiva la señal.

La bobina de 24 V DC es compatible con la mayoría de sistemas de automatización modernos.

El caudal debe validarse según la velocidad requerida del cilindro.

Errores comunes al elegir una válvula 5/2

Elegir solo por la rosca

Una rosca G1/8 o G1/4 no garantiza que la válvula tenga caudal suficiente.

Hay que revisar el caudal nominal.

No distinguir monoestable y biestable

Una monoestable vuelve por muelle.

Una biestable mantiene la última posición.

No son equivalentes.

Elegir mal la tensión de bobina

Una bobina incorrecta puede impedir el funcionamiento o dañar el componente.

No revisar el caudal

Si la válvula no permite suficiente caudal, el cilindro puede ir lento aunque el resto del sistema esté bien.

No considerar qué pasa al perder señal

Debes pensar qué debe hacer el cilindro si se pierde la señal eléctrica, presión o alimentación general.

No revisar escapes

Los escapes deben permitir evacuar aire correctamente.

En algunos casos conviene usar silenciadores o reguladores de escape.

No considerar seguridad

Una válvula 5/2 estándar no resuelve por sí sola funciones de seguridad.

Si hay riesgo para personas o máquina, hay que analizar el circuito completo.

Checklist para elegir una válvula 5/2

Punto	Pregunta clave	Estado
Actuador	¿Es un cilindro de doble efecto?	☐
Función	¿Necesito avance y retroceso?	☐
Tipo	¿Debe ser 5/2 y no 5/3?	☐
Retorno	¿Monoestable o biestable?	☐
Seguridad	¿Qué debe pasar al perder señal?	☐
Accionamiento	¿Manual, neumático o eléctrico?	☐
Bobina	¿La tensión es correcta?	☐
Caudal	¿La válvula permite la velocidad requerida?	☐
Presión	¿Trabaja dentro del rango permitido?	☐
Montaje	¿Individual o isla de válvulas?	☐
Tubo	¿El tubo permite el caudal necesario?	☐
Racores	¿Los racores no limitan el paso?	☐
Escape	¿Los escapes están correctamente gestionados?	☐
Mantenimiento	¿Es accesible para sustitución o diagnóstico?	☐

Preguntas frecuentes sobre válvulas 5/2

¿Para qué sirve una válvula neumática 5/2?

Sirve para controlar actuadores de doble efecto, enviando aire alternativamente a una cámara u otra y permitiendo el escape de la cámara contraria.

¿Una válvula 5/2 sirve para un cilindro de simple efecto?

No suele ser lo normal. Para un cilindro de simple efecto normalmente se usa una válvula 3/2.

¿Qué diferencia hay entre una válvula 5/2 monoestable y biestable?

La monoestable vuelve a su posición inicial por muelle cuando desaparece la señal. La biestable mantiene la última posición hasta recibir una señal contraria.

¿Qué válvula necesito para un cilindro de doble efecto?

En la mayoría de aplicaciones estándar se utiliza una válvula 5/2. Si necesitas una posición central, puede ser necesaria una 5/3.

¿La válvula 5/2 controla la velocidad del cilindro?

No directamente. Influye por su caudal disponible, pero el ajuste fino de velocidad suele hacerse con reguladores de caudal.

¿Qué tensión de bobina elegir?

Depende del sistema de control. En automatización industrial moderna es habitual usar 24 V DC.

Conclusión

Para controlar un cilindro neumático de doble efecto, la válvula 5/2 es una de las opciones más habituales.

Pero elegirla correctamente requiere revisar más que la rosca.

Debes comprobar:

Si el actuador es realmente de doble efecto
Si necesitas una 5/2 o una 5/3
Si conviene monoestable o biestable
Tipo de accionamiento
Tensión de bobina
Caudal disponible
Presión de trabajo
Montaje individual o en isla
Tubos, racores, reguladores y escapes
Comportamiento ante pérdida de señal

Una válvula bien seleccionada permite que el cilindro trabaje con un movimiento fiable, repetitivo y coherente con la aplicación.

Guarda esta guía si trabajas con cilindros neumáticos de doble efecto. Una válvula 5/2 mal seleccionada puede hacer que un actuador correctamente dimensionado funcione lento, inestable o de forma insegura.

Para completar el diseño de tu sistema neumático, revisa también:

mayo 14, 2026

Amortiguación cilindros neumáticos: qué es, para qué sirve y cómo ajustarla

Introducción

Cuando un cilindro neumático llega al final de carrera demasiado rápido, puede generar golpes, ruido, vibraciones, desgaste prematuro y pérdida de precisión en la máquina.

Muchas veces se intenta corregir el problema cerrando reguladores de caudal, pero eso no siempre es suficiente.

En aplicaciones con cierta velocidad, masa movida o carrera larga, también hay que revisar la amortiguación del cilindro neumático.

En esta guía verás qué es la amortiguación en un cilindro neumático, para qué sirve, qué tipos existen y cómo ajustarla correctamente para evitar golpes al final de carrera

Índice

Qué es la amortiguación en un cilindro neumático
Para qué sirve la amortiguación
Qué ocurre si no hay amortiguación suficiente
Tipos de amortiguación en cilindros neumáticos
Diferencia entre regular velocidad y ajustar amortiguación
Cómo funciona la amortiguación regulable
Cómo ajustar la amortiguación paso a paso
Errores comunes al ajustar amortiguación
Ejemplo práctico
Checklist final
Preguntas frecuentes
Conclusión

Qué es la amortiguación en un cilindro neumático

La amortiguación en un cilindro neumático es el sistema que reduce la velocidad del pistón justo antes de llegar al final de carrera.

Su objetivo no es controlar toda la velocidad del movimiento, sino suavizar la fase final para evitar impactos bruscos contra la culata del cilindro.

Dicho de forma sencilla:

La amortiguación reduce el golpe final cuando el cilindro llega al final de su recorrido.

En un cilindro neumático, el movimiento puede ser rápido durante la mayor parte de la carrera, pero debe desacelerarse antes del final para evitar impactos.

Si no se controla esa energía, el cilindro golpea mecánicamente contra el final de carrera.

Esto no es problemático en cilindros con carrera corta, pero se convierte en un problema grave con carreras mas largas.

Para qué sirve la amortiguación

La amortiguación sirve para proteger tanto el cilindro como la máquina.

Sus funciones principales son:

Reducir golpes al final de carrera
Disminuir ruido
Evitar vibraciones
Proteger juntas y culatas
Reducir esfuerzos mecánicos
Mejorar la vida útil del cilindro
Hacer el movimiento más suave
Evitar desajustes en la máquina
Mejorar la repetibilidad del ciclo

En aplicaciones industriales, una mala amortiguación puede terminar generando averías mecánicas, pérdida de precisión o paradas no previstas.

Si el problema principal es la velocidad general del movimiento, antes conviene revisar también cómo ajustar la velocidad de un cilindro neumático con reguladores de caudal.

Qué ocurre si no hay amortiguación suficiente

Cuando la amortiguación no es suficiente, el cilindro puede llegar al final de carrera con demasiada energía.

Esto puede provocar:

Golpe seco al final del recorrido
Ruido elevado
Vibraciones en la estructura
Aflojamiento de tornillos
Desgaste prematuro de juntas
Daños en culatas
Rotura de soportes
Movimientos poco repetitivos
Daños en la carga o pieza manipulada

En cilindros pequeños y movimientos lentos, puede que el efecto sea poco relevante.

Pero en cilindros grandes, carreras largas o masas elevadas, una mala amortiguación se nota rápidamente.

Tipos de amortiguación en cilindros neumáticos

No todos los cilindros tienen el mismo sistema de amortiguación.

Los tipos más habituales son:

1. Sin amortiguación específica

Algunos cilindros pequeños o de carrera corta pueden no tener amortiguación regulable.

En estos casos, si hay impacto al final de carrera, habrá que controlar la velocidad con reguladores de caudal o usar elementos externos.

2. Amortiguación elástica

Utiliza elementos elásticos internos para suavizar el final de carrera.

Suele encontrarse en cilindros compactos o aplicaciones donde no se requiere un ajuste fino.

Ventajas:

Simple
Sin ajuste
Bajo mantenimiento

Limitaciones:

Menor capacidad de absorción
No permite regular el comportamiento
Puede no ser suficiente con velocidades o masas altas

3. Amortiguación neumática regulable

Es habitual en cilindros neumáticos industriales estándar.

Consiste en restringir el escape del aire en la parte final de la carrera para generar una desaceleración progresiva.

Normalmente se ajusta mediante un tornillo de amortiguación en la culata.

Ventajas:

Ajustable
Más adecuada para aplicaciones industriales
Permite adaptar el comportamiento a la carga y velocidad
Reduce impactos al final de carrera

Limitaciones:

Requiere ajuste correcto
Puede quedar mal regulada
No sustituye una mala selección del cilindro o una velocidad excesiva

Diferencia entre regular velocidad y ajustar amortiguación

Este punto es clave.

Regular la velocidad y ajustar la amortiguación no es lo mismo.

Regulador de caudal

Controla la velocidad del cilindro durante el recorrido.

Sirve para ajustar:

Velocidad de avance
Velocidad de retroceso
Tiempo de ciclo
Suavidad general del movimiento

Amortiguación

Controla la desaceleración al final de carrera.

Sirve para evitar:

Golpes finales
Impactos
Vibraciones
Ruido
Daño mecánico

La relación correcta sería:

Regulador de caudal = velocidad durante la carrera
Amortiguación = suavidad al final de carrera

Si el cilindro se mueve demasiado rápido durante todo el recorrido, debes ajustar caudal.

Si el cilindro se mueve bien pero golpea al final, debes revisar amortiguación.

En muchos casos hay que ajustar ambas cosas.

Cómo funciona la amortiguación neumática regulable

En una amortiguación neumática regulable, el cilindro reduce su velocidad al final de carrera porque el aire queda parcialmente atrapado y sale por un paso regulado.

El principio es:

El pistón se acerca al final de carrera.
Se cierra el escape principal.
El aire restante debe salir por un paso restringido.
Esa restricción genera contrapresión.
El pistón desacelera antes de llegar al final.

El tornillo de amortiguación permite modificar cuánto se restringe ese escape final.

Si el tornillo está demasiado abierto, la amortiguación será débil.

Si está demasiado cerrado, el cilindro puede frenarse demasiado, quedarse corto o generar un movimiento irregular al final.

Cómo ajustar la amortiguación paso a paso

El ajuste debe hacerse con método y con seguridad.

Paso 1: trabaja en modo seguro

Antes de ajustar, asegúrate de que la máquina está en condiciones seguras:

Modo manual o mantenimiento
Sin riesgo de atrapamiento
Zona despejada
Presión controlada
Personal fuera de la zona de movimiento

No ajustes un cilindro en una zona peligrosa con la máquina funcionando en automático.

Paso 2: identifica qué final de carrera golpea

Determina si el golpe ocurre en:

Avance
Retroceso
Ambos sentidos

No ajustes ambos lados sin saber cuál está generando el problema.

Paso 3: reduce velocidad si el impacto es muy fuerte

Si el cilindro golpea con mucha energía, primero reduce la velocidad con reguladores de caudal.

La amortiguación no debe usarse para corregir una velocidad totalmente excesiva.

Primero ajusta el movimiento general y luego afina la amortiguación.

Paso 4: localiza el tornillo de amortiguación

En cilindros con amortiguación regulable suele haber un tornillo en cada culata.

Normalmente hay uno para amortiguar el final del avance y otro para amortiguar el final del retroceso.

Identifica cuál corresponde al sentido que quieres ajustar.

Paso 5: ajusta poco a poco

Haz pequeños ajustes.

No cierres el tornillo por completo de golpe.

Como criterio general:

Si golpea al final → aumenta la amortiguación poco a poco
Si se frena demasiado antes del final → reduce la amortiguación
Si el movimiento es irregular → revisa velocidad, carga y regulación

Después de cada ajuste, realiza varios ciclos y observa el resultado.

Paso 6: prueba con carga real

El ajuste en vacío puede engañar.

Un cilindro que parece bien ajustado sin carga puede golpear con carga real.

Siempre verifica el comportamiento en condiciones reales de trabajo.

Paso 7: comprueba repetibilidad

Una buena amortiguación debe ser repetible.

El cilindro debe llegar al final de carrera sin golpes y sin variaciones importantes entre ciclos.

Si el comportamiento cambia mucho, puede haber:

Presión inestable
Fugas
Caudal insuficiente
Carga variable
Guías mecánicas con rozamiento
Amortiguación mal ajustada

Errores comunes al ajustar amortiguación

Usar la amortiguación para compensar una velocidad excesiva

La amortiguación ayuda al final de carrera, pero no debe sustituir un ajuste correcto de velocidad.

Si todo el movimiento es demasiado rápido, primero ajusta caudal.

Cerrar demasiado el tornillo

Si cierras demasiado, el cilindro puede frenarse bruscamente, quedarse sin llegar correctamente al final o generar movimientos poco repetitivos.

Ajustar sin carga real

El ajuste debe hacerse con la masa real que mueve el cilindro.

No diferenciar avance y retroceso

Cada sentido puede necesitar un ajuste distinto.

El avance y el retroceso no tienen por qué comportarse igual.

Ignorar la masa movida

Cuanta más masa se mueve, más energía hay que absorber al final.

Si la masa es elevada, puede que la amortiguación integrada no sea suficiente.

No revisar topes externos

En algunas aplicaciones, la solución correcta no es solo ajustar la amortiguación del cilindro.

Puede ser necesario usar:

Topes mecánicos externos
Amortiguadores hidráulicos
Guías adecuadas
Rediseño del movimiento
Menor velocidad de aproximación

Ejemplo práctico

Supongamos una aplicación con:

Cilindro de doble efecto
Carrera de 300 mm
Carga moderada
Movimiento de avance rápido
Golpe seco al final del avance
Retroceso correcto

Diagnóstico

El problema está en el final del avance.

No hace falta tocar el retroceso.

Primero revisaría:

Velocidad de avance
Regulador de caudal correspondiente
Tornillo de amortiguación del final de avance
Masa movida
Topes mecánicos
Presión real de trabajo

Ajuste recomendado

Reducir ligeramente la velocidad de avance si el impacto es fuerte.
Ajustar progresivamente la amortiguación del final de avance.
Realizar varios ciclos.
Verificar que llega correctamente al final.
Comprobar con carga real.
Confirmar que el ciclo sigue siendo productivo.

Resultado esperado

El cilindro debe llegar al final de carrera sin golpe seco, sin frenarse en exceso y sin perder repetibilidad.

Tabla rápida de diagnóstico

Síntoma	Posible causa	Acción recomendada
Golpe seco al final	Amortiguación insuficiente	Aumentar amortiguación poco a poco
Se frena demasiado	Amortiguación excesiva	Reducir amortiguación
Golpea aunque ajustes	Velocidad o masa excesiva	Reducir velocidad o añadir amortiguación externa
Movimiento irregular al final	Ajuste excesivo o presión inestable	Revisar regulación y presión
Solo golpea en avance	Ajuste incorrecto en una culata	Ajustar solo ese lado
Golpea en ambos sentidos	Velocidad alta o mala amortiguación	Revisar caudal y amortiguación en ambos lados
No llega bien al final	Amortiguación demasiado cerrada	Abrir ligeramente el ajuste

Checklist para ajustar la amortiguación

Punto	Pregunta clave	Estado
Seguridad	¿Estoy ajustando en modo seguro?	☐
Sentido	¿El golpe ocurre en avance, retroceso o ambos?	☐
Velocidad	¿La velocidad general está controlada?	☐
Carga	¿Estoy probando con carga real?	☐
Tornillo	¿He identificado el ajuste correcto de amortiguación?	☐
Ajuste	¿Estoy haciendo cambios pequeños?	☐
Ciclos	¿He probado varios ciclos tras cada ajuste?	☐
Final	¿El cilindro llega al final sin golpe?	☐
Repetibilidad	¿El comportamiento es estable entre ciclos?	☐
Topes	¿Hay topes externos o impactos adicionales?	☐
Masa	¿La masa movida es compatible con la amortiguación integrada?	☐
Mantenimiento	¿El cilindro está en buen estado?	☐

Preguntas frecuentes sobre amortiguación en cilindros neumáticos

¿Qué es la amortiguación de un cilindro neumático?

Es el sistema que reduce la velocidad del pistón al final de carrera para evitar golpes e impactos contra la culata.

¿Todos los cilindros neumáticos tienen amortiguación?

No. Algunos tienen amortiguación elástica, otros amortiguación neumática regulable y otros pueden no tener amortiguación específica.

¿Cómo sé si debo ajustar la amortiguación?

Si el cilindro golpea al final de carrera, genera ruido, vibración o desgaste, conviene revisar el ajuste de amortiguación.

¿La amortiguación controla la velocidad del cilindro?

No exactamente. La velocidad general se controla con reguladores de caudal. La amortiguación controla principalmente la desaceleración al final de carrera.

¿Qué pasa si cierro demasiado la amortiguación?

El cilindro puede frenarse demasiado, moverse de forma irregular o no llegar correctamente al final de carrera.

¿Cuándo necesito amortiguadores externos?

Cuando la masa, la velocidad o la energía del movimiento superan la capacidad de amortiguación integrada del cilindro.

Conclusión

La amortiguación en cilindros neumáticos es fundamental para evitar golpes al final de carrera y proteger tanto el actuador como la máquina.

Un buen ajuste debe tener en cuenta:

Velocidad del cilindro
Masa movida
Sentido del movimiento
Carga real
Amortiguación integrada
Topes externos
Repetibilidad del ciclo

Si un cilindro golpea al final de carrera, no ajustes al azar.

Primero revisa velocidad, carga y sentido del golpe. Después ajusta la amortiguación poco a poco hasta conseguir un movimiento suave, estable y repetitivo.

Guarda esta guía si trabajas con neumática industrial. Un cilindro mal amortiguado puede generar golpes, desgaste prematuro y problemas de fiabilidad en máquina.

Para completar el ajuste y diagnóstico de cilindros neumáticos, revisa también:

mayo 13, 2026

Autor: Alberto – Neumática Industrial

Funciones de seguridad neumáticas

Preguntas frecuentes sobre funciones de seguridad neumática

¿Qué son las funciones de seguridad neumática?

¿Qué significa STO en neumática?

¿Qué diferencia hay entre SS1 y SS2?

¿SLS se puede aplicar a cilindros neumáticos?

¿Los iconos de la tabla son símbolos normalizados?

Cómo optimizar una aplicación de vacío en neumática industrial

Introducción

Índice

Qué es el vacío en neumática industrial

Por qué es importante optimizar una aplicación de vacío

Cómo funciona una aplicación de vacío neumático

Punto 1: tubos cortos y diámetros adecuados

Por qué los tubos largos perjudican el vacío

Diámetro del tubo de vacío

Punto 2: conexiones adecuadas y estancas

Reducir T y L innecesarias

Punto 3: ventosas bien dimensionadas

Ventosa demasiado pequeña

Ventosa demasiado grande

Material y forma de la ventosa

Punto 4: nivel de vacío suficiente, no excesivo

Vacío en manipulación industrial

Presión de alimentación del eyector

Punto 5: sistema de vacío descentralizado

Ventajas del vacío descentralizado

Cuándo puede tener sentido un sistema centralizado

Punto 6: filtrado en la línea de vacío

Dónde colocar el filtro de vacío

Cuidado con filtros saturados

Punto 7: sistema de ahorro de energía

Cuándo funciona bien el ahorro de energía

Cuándo no funciona bien

Errores comunes en aplicaciones de vacío

Usar un eyector más grande para tapar problemas

Subir presión para ganar vacío

Usar tubos largos entre eyector y ventosa

No filtrar la aspiración

No revisar ventosas desgastadas

No diferenciar piezas porosas y no porosas

No usar vacuostato

Tabla rápida de diagnóstico

Checklist para optimizar una aplicación de vacío

Preguntas frecuentes

¿Cómo se optimiza una aplicación de vacío neumático?

¿Es mejor aumentar la presión del eyector?

¿Por qué tarda mucho en hacerse el vacío?

¿Qué es mejor, vacío centralizado o descentralizado?

¿Por qué es importante el filtro de vacío?

¿Cómo ahorrar aire en un sistema de vacío?

¿Qué pasa si la ventosa está mal dimensionada?

Conclusión

Por qué un cilindro neumático pierde fuerza: causas y soluciones

Introducción

Índice

De qué depende la fuerza de un cilindro neumático

Diferencia entre pérdida de fuerza y pérdida de velocidad

El cilindro pierde fuerza

El cilindro va lento

Causa 1: presión insuficiente

Síntomas

Qué revisar

Solución

Causa 2: caída de presión durante el movimiento

Posibles causas

Solución

Causa 3: diámetro de cilindro incorrecto

Qué revisar

Solución

Causa 4: fugas de aire comprimido

Puntos habituales de fuga

Síntomas

Solución

Causa 5: fugas internas en el cilindro

Síntomas

Posibles causas

Solución

Causa 6: carga superior a la prevista
