  • Qué diámetro de tubo neumático elegir y por qué importa

    Introducción

    Elegir bien el diámetro tubo neumático es clave para evitar pérdidas de caudal, caídas de presión y movimientos lentos en cilindros neumáticos.

    Un tubo demasiado pequeño puede provocar caídas de presión, pérdida de velocidad, movimientos irregulares y falta de fuerza en los actuadores.

    Un tubo demasiado grande no siempre mejora el sistema y puede aumentar el volumen de aire, el coste y el tiempo de respuesta.

    En esta guía verás cómo elegir el diámetro de tubo neumático adecuado según el caudal, la longitud de la línea, la presión de trabajo, la velocidad requerida y el tipo de aplicación.

    Si hay caídas de presión en la red, además del diámetro del tubo conviene revisar posibles fugas de aire comprimido en racores, tubos y válvulas.

    El diámetro del tubo debe estar alineado con el caudal que permite la válvula neumática y con la velocidad requerida por el actuador.

    Aunque el diámetro del tubo sea correcto, el ajuste final de velocidad suele realizarse mediante reguladores de caudal en el cilindro.

    Si el caudal no llega correctamente al punto de consumo, además del diámetro del tubo conviene revisar el estado de los filtros de la unidad de mantenimiento.

    Índice

    1. Por qué importa el diámetro del tubo neumático
    2. Qué pasa si el tubo es demasiado pequeño
    3. Qué pasa si el tubo es demasiado grande
    4. Factores que influyen en la elección del diámetro
    5. Relación entre diámetro de tubo, caudal y velocidad
    6. Tabla orientativa de diámetros habituales
    7. Ejemplo práctico de selección
    8. Errores comunes
    9. Checklist final
    10. Preguntas frecuentes
    diámetro tubo neumático

    Calculadora caudal estimado

    El diámetro interior del tubo neumático influye directamente en el caudal disponible.
    Un tubo demasiado pequeño puede provocar caída de presión, pérdida de velocidad en el cilindro y tiempos de ciclo más largos.

    Esta calculadora permite estimar de forma orientativa el caudal disponible según la presión de trabajo, el diámetro interior del tubo y la longitud aproximada de la línea.

    Calculadora de caudal estimado en tubo neumático

    Calcula de forma orientativa el caudal de aire que puede circular por un tubo neumático según la presión de trabajo y el diámetro interior.

    bar
    mm
    m
    Introduce los datos y pulsa calcular.
    Nota técnica: el resultado es una estimación orientativa para aire comprimido descargando a presión atmosférica. En instalaciones reales el caudal puede variar por pérdidas de carga, racores, curvas, válvulas, reguladores y longitud del tubo.

    Por qué importa el diámetro del tubo neumático

    El tubo neumático es el camino por el que circula el aire comprimido hasta válvulas, cilindros, ventosas, soplados o herramientas neumáticas.

    Si el tubo no está bien dimensionado, el sistema puede tener problemas aunque el compresor, la válvula y el cilindro estén correctamente seleccionados.

    El diámetro tubo neumñático afecta directamente a:

    • El caudal disponible
    • La pérdida de presión
    • La velocidad del actuador
    • El tiempo de respuesta
    • El consumo de aire
    • La estabilidad del movimiento
    • La eficiencia energética de la instalación

    En aplicaciones con cilindros neumáticos, este punto es especialmente importante porque el caudal disponible influye directamente en la velocidad de un cilindro neumático.

    Qué pasa si el diámetro tubo neumático es demasiado pequeño

    Un tubo demasiado pequeño limita el paso de aire.

    Esto puede provocar:

    • Caída de presión en el punto de uso
    • Cilindros más lentos de lo esperado
    • Movimientos irregulares
    • Falta de fuerza efectiva
    • Mayor tiempo de ciclo
    • Mayor esfuerzo del compresor
    • Dificultad para regular correctamente la velocidad

    El problema es que muchas veces el fallo no se detecta a simple vista.

    La instalación puede parecer correcta, pero el cilindro no alcanza la velocidad esperada o pierde fuerza en determinadas fases del ciclo.

    Antes de culpar al cilindro, conviene revisar si el diámetro del tubo y el caudal disponible son adecuados.

    Qué pasa si el diámetro tubo neumático es demasiado grande

    Sobredimensionar el tubo tampoco siempre es la mejor solución.

    Un diámetro excesivo puede provocar:

    • Mayor volumen de aire en la línea
    • Mayor coste de instalación
    • Más espacio ocupado
    • Respuesta menos rápida en algunas aplicaciones
    • Mayor volumen a llenar y vaciar en cada ciclo
    • Mayor dificultad de integración en máquinas compactas

    En líneas principales de distribución puede tener sentido usar diámetros mayores para reducir pérdidas de presión.

    Pero en conexiones cortas hacia actuadores, hay que equilibrar caudal, respuesta, espacio y coste.

    Factores que influyen en la elección del diámetro

    No existe un único diámetro válido para todas las aplicaciones.

    La elección depende de varios factores.

    1. Caudal necesario

    Cuanto mayor sea el caudal necesario, mayor deberá ser el diámetro interior del tubo.

    El caudal depende de:

    • Tamaño del cilindro
    • Velocidad requerida
    • Carrera
    • Número de ciclos
    • Tipo de actuador
    • Consumo de aire de la aplicación

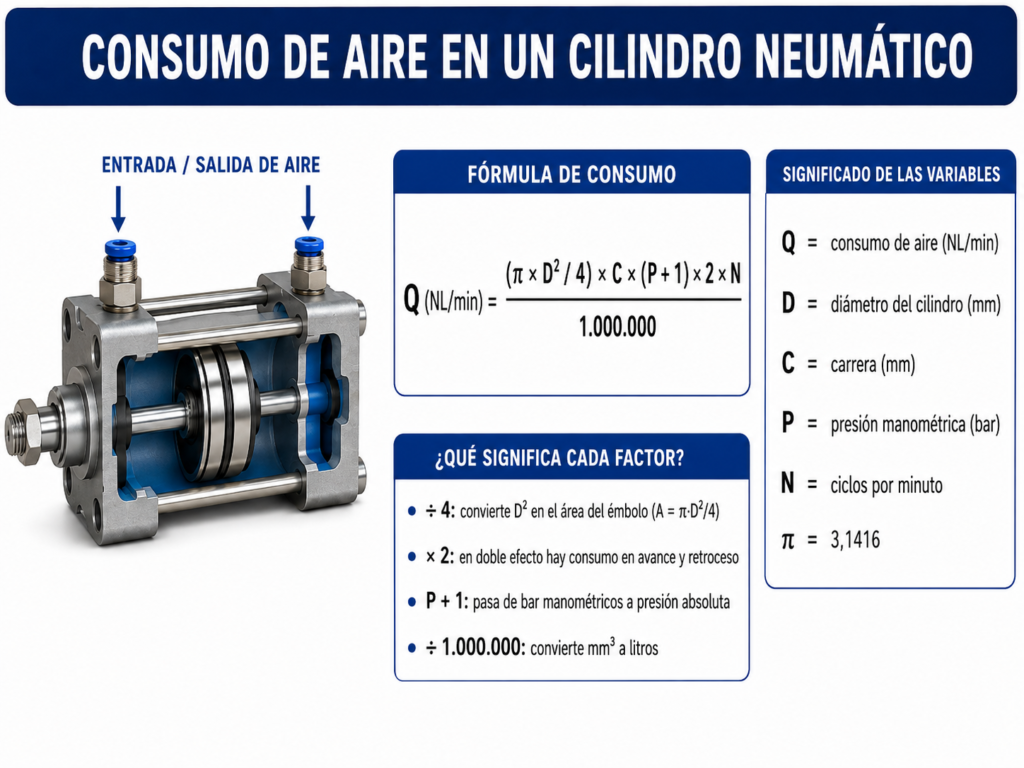

    Si todavía no has calculado el consumo, revisa primero esta guía sobre consumo de aire en cilindros neumáticos.

    2. Longitud del tubo

    A mayor longitud, mayor pérdida de presión.

    Por eso, un tubo que funciona correctamente en 0,5 metros puede quedarse corto si la línea mide 5 o 10 metros.

    Como criterio general:

    • Tubo corto → menor pérdida de carga
    • Tubo largo → más pérdida de presión
    • Mayor longitud → conviene revisar diámetro y caudal

    3. Presión de trabajo

    La presión disponible también influye.

    No es lo mismo alimentar una aplicación a 6 bar reales que a 4 bar.

    Si trabajas con poca presión disponible, cualquier pérdida en el tubo afecta más al comportamiento del actuador.

    Este punto se relaciona directamente con el dimensionamiento del compresor y de la red de aire. Puedes revisarlo en la guía sobre cómo seleccionar un compresor de aire.

    4. Velocidad requerida

    Si necesitas movimientos rápidos, necesitas suficiente caudal.

    Y para tener caudal suficiente, el tubo no debe ser una restricción.

    Un cilindro puede estar bien dimensionado en fuerza y diámetro, pero moverse lento si el tubo, la válvula o los reguladores limitan el caudal.

    5. Diámetro del cilindro

    Cuanto mayor sea el cilindro, mayor volumen de aire necesitará llenar y vaciar.

    Por tanto, los cilindros de mayor diámetro suelen requerir tubos de mayor sección si se quiere mantener una buena velocidad.

    Si estás seleccionando el actuador, revisa también la guía sobre cómo elegir el diámetro de un cilindro neumático.

    6. Tipo de aplicación

    No todas las aplicaciones tienen la misma exigencia.

    Por ejemplo:

    • Un cilindro pequeño de bloqueo puede trabajar con tubo pequeño
    • Un cilindro grande y rápido necesita más caudal
    • Un soplado continuo puede requerir mayor sección
    • Una ventosa de vacío puede ser sensible a pérdidas
    • Una herramienta neumática puede necesitar mucho caudal puntual

    Relación entre diámetro de tubo, caudal y velocidad

    El aire comprimido necesita circular con suficiente caudal hasta el consumidor.

    Si el tubo es demasiado estrecho, se genera una restricción.

    La consecuencia práctica es:

    Tubo pequeño → menor caudal disponible → caída de presión → movimiento más lento o débil

    Pero tampoco debes pensar que “más grande siempre es mejor”.

    La selección correcta busca equilibrio entre:

    • Caudal necesario
    • Longitud del tubo
    • Presión disponible
    • Tiempo de respuesta
    • Coste
    • espacio disponible
    • facilidad de montaje

    Diámetro tubo neumático: tabla orientativa por aplicación

    Esta tabla es orientativa y sirve como referencia inicial.

    Diámetro exterior del tuboUso típico orientativo
    4 mmSeñales neumáticas, pilotajes, cilindros muy pequeños, conexiones cortas
    6 mmCilindros pequeños, sensores, aplicaciones de bajo consumo
    8 mmCilindros medianos, actuadores estándar, uso industrial frecuente
    10 mmCilindros medianos/grandes, mayor caudal, líneas algo más largas
    12 mmActuadores grandes, alto caudal, alimentación a grupos o válvulas
    16 mm o másDistribución principal, colectores, líneas con alto consumo

    Importante: esta tabla no sustituye el cálculo. Es una guía rápida para no partir de cero.

    En aplicaciones críticas, con carreras largas, ciclos rápidos o alto consumo, conviene revisar caudal real y pérdidas de presión.

    Ejemplo práctico 1: cilindro pequeño

    Supongamos una aplicación con:

    • Cilindro pequeño
    • Carrera corta
    • Movimiento no crítico
    • Tubo de 0,5 m
    • Presión de trabajo de 6 bar

    En este caso, un tubo de diámetro exterior 4 mm o 6 mm puede ser suficiente, dependiendo del caudal necesario y de la velocidad requerida.

    Si el cilindro se mueve lento, antes de cambiar el cilindro conviene revisar:

    • Reguladores de caudal
    • Válvula
    • Tubo
    • Presión real en el punto de uso

    Ejemplo práctico 2: cilindro mediano con carrera rápida

    Supongamos:

    • Cilindro de diámetro medio
    • Carrera de 300 mm
    • Movimiento rápido
    • Tubo de 3 metros
    • Válvula alejada del actuador

    Aquí un tubo demasiado pequeño puede limitar claramente la velocidad.

    En este caso, probablemente convenga valorar un tubo de 8 mm o 10 mm, dependiendo del caudal necesario.

    También sería recomendable acercar la válvula al cilindro para reducir volumen y mejorar la respuesta.

    Ejemplo práctico 3: línea de alimentación a una isla de válvulas

    Supongamos que alimentas una isla de válvulas que controla varios actuadores.

    En este caso no estás alimentando un solo cilindro, sino varios consumidores.

    Aquí debes considerar:

    • Consumo total
    • Simultaneidad
    • Picos de demanda
    • Longitud de la línea
    • Pérdidas de presión

    Normalmente, la línea de alimentación a una isla de válvulas debe tener mayor diámetro que los tubos individuales hacia cada cilindro.

    Este punto está directamente relacionado con el dimensionamiento del compresor de aire y con el diseño de la red neumática.

    Errores comunes al elegir tubo neumático

    Elegir el tubo solo por costumbre

    Usar siempre 6 mm u 8 mm porque “es lo que hay en almacén” puede generar problemas.

    Cada aplicación tiene necesidades distintas de caudal, presión y velocidad.

    No considerar la longitud

    Cuanto más largo sea el tubo, mayor será la pérdida de presión y mayor el consumo de aire en la aplicación, incrementando los costes de producción.

    Un diámetro válido en una conexión corta puede no servir en una línea larga.

    Culpar al cilindro cuando el problema es el caudal

    Si el cilindro se mueve lento, no siempre significa que el cilindro sea incorrecto.

    El problema puede estar en:

    • Tubo pequeño
    • Válvula con poco caudal
    • Regulador mal ajustado
    • Pérdidas de presión
    • Filtros saturados

    Sobredimensionar sin criterio

    Poner tubo grande en todas partes aumenta coste, espacio y volumen de aire.

    Debe hacerse donde realmente aporta valor.

    No revisar racores y válvulas

    El tubo puede estar bien dimensionado, pero si el racor, la válvula o el regulador tienen paso reducido, seguirás teniendo restricción.

    El sistema completo debe tener coherencia.

    Checklist para elegir el diámetro de tubo neumático

    Antes de seleccionar el tubo, revisa:

    PuntoPregunta claveEstado
    Caudal¿Qué caudal necesita la aplicación?☐
    Presión¿Qué presión real hay en el punto de uso?☐
    Longitud¿Qué distancia hay entre válvula y actuador?☐
    Velocidad¿El actuador necesita movimiento rápido?☐
    Cilindro¿Qué diámetro y carrera tiene el cilindro?☐
    Ciclos¿Cuántos ciclos por minuto realiza?¿Cuanto tarde en hacer cada ciclo?☐
    Válvula¿La válvula permite el caudal necesario?☐
    Racores¿Los racores no limitan el paso?☐
    Reguladores¿Hay reguladores de caudal instalados?☐
    Entorno¿El tubo necesita resistencia a temperatura, químicos o flexión?☐
    Instalación¿Hay riesgo de pinzamiento, roce o curvatura excesiva?☐
    Eficiencia¿El diámetro elegido evita pérdidas innecesarias?☐

    Tabla rápida de decisión

    SituaciónRecomendación
    Cilindro pequeño y tubo corto4–6 mm puede ser suficiente
    Cilindro estándar industrial6–8 mm suele ser habitual
    Cilindro mediano con velocidad altaRevisar 8–10 mm
    Cilindro grande o carrera largaRevisar 10–12 mm
    Alimentación a isla de válvulasUsar diámetro superior al de los actuadores
    Línea principal de aireDimensionar por caudal total
    Soplado continuoRevisar consumo y caída de presión
    Problemas de velocidadComprobar tubo, válvula, racores y presión

    Preguntas frecuentes sobre el diámetro de tubo neumático

    ¿Qué diámetro de tubo neumático es el más habitual?

    En muchas aplicaciones industriales son habituales tubos de 6 mm y 8 mm de diámetro exterior, pero no deben elegirse por costumbre. Depende del caudal, la longitud y la velocidad requerida.

    ¿Un tubo más grande mejora siempre la instalación?

    No siempre. Puede reducir pérdidas de presión en algunos casos, pero también aumenta coste, volumen de aire y espacio ocupado.

    ¿Qué pasa si uso un tubo neumático demasiado pequeño?

    Puede provocar caída de presión, pérdida de velocidad, movimientos irregulares y falta de fuerza efectiva en el actuador.

    ¿Influye la longitud del tubo?

    Sí. A mayor longitud, mayor pérdida de presión. Por eso, en líneas largas puede ser necesario aumentar diámetro o revisar el diseño de la instalación.

    ¿El tubo afecta a la velocidad del cilindro?

    Sí. El diámetro del tubo afecta al caudal disponible y el caudal influye directamente en la velocidad del cilindro.

    ¿Debo dimensionar también los racores?

    Sí. No sirve de mucho usar un tubo grande si el racor, la válvula o el regulador tienen paso interno reducido.

    Conclusión

    El diámetro del tubo neumático no debe elegirse al azar.

    Un tubo demasiado pequeño limita el caudal y puede generar caída de presión, movimientos lentos y pérdida de rendimiento.

    Un tubo demasiado grande puede aumentar costes y volumen de aire sin aportar mejora real.

    La selección correcta debe considerar:

    1. Caudal necesario
    2. Presión real
    3. Longitud del tubo
    4. Velocidad requerida
    5. Tamaño del cilindro
    6. Ciclos de trabajo
    7. Válvulas, racores y reguladores
    8. Eficiencia energética

    Si estás diseñando una aplicación neumática, revisa siempre el tubo como parte del sistema completo, no como un componente secundario.

    Guarda esta guía si trabajas con neumática industrial. Una mala elección del tubo puede hacer que una aplicación bien calculada funcione peor de lo esperado.

    Para completar el diseño de tu sistema neumático, revisa también estas guías:

    Puedes consultar las especificaciones técnicas de tubos neumáticos industriales en el catálogo de Festo.

    Combinaciones de tubos flexibles y racores

  • Cómo seleccionar compresor de aire para una aplicación neumática

    Introducción

    Seleccionar correctamente un compresor de aire es clave para que una instalación neumática funcione de forma estable, eficiente y fiable.

    Un compresor mal dimensionado puede provocar caídas de presión, movimientos lentos, paradas de máquina, consumo energético excesivo y desgaste prematuro del equipo.

    En esta guía verás cómo seleccionar compresor de aire paso a paso, teniendo en cuenta caudal, presión, simultaneidad, fugas, depósito, margen de seguridad y consumo real de la instalación.

    Un compresor mal dimensionado puede provocar caídas de presión, movimientos lentos, paradas de máquina, consumo energético excesivo y desgaste prematuro del propio equipo.

    En esta guía verás cómo seleccionar un compresor de aire paso a paso, teniendo en cuenta caudal, presión, simultaneidad, fugas, depósito, margen de seguridad y consumo real de la instalación.

    Antes de ampliar la capacidad del compresor, conviene revisar si existen fugas de aire comprimido que estén aumentando el consumo de la instalación.

    Antes de sobredimensionar el compresor, conviene revisar si los filtros de la unidad de mantenimiento están generando una caída de presión en la línea.

    La calidad del aire comprimido y el nivel de filtrado también influyen en la pérdida de presión y en el caudal disponible para la máquina.

    Índice

    1. Qué datos necesitas antes de elegir un compresor
    2. Paso 1: define la presión de trabajo
    3. Paso 2: calcula el consumo de aire de la instalación
    4. Paso 3: aplica el factor de simultaneidad
    5. Paso 4: considera fugas y pérdidas de presión
    6. Paso 5: añade margen de seguridad
    7. Paso 6: revisa el depósito de aire
    8. Paso 7: analiza calidad de aire y tratamiento
    9. Paso 8: revisa eficiencia energética
    10. Ejemplo práctico de selección
    11. Errores comunes
    12. Checklist final
    13. Preguntas frecuentes
    Cómo seleccionar un compresor de aire para una instalación neumática

    Qué datos necesitas antes de elegir un compresor de aire

    Antes de elegir un compresor, necesitas conocer los datos reales de consumo de la instalación.

    Como mínimo debes tener claros estos puntos:

    • Presión de trabajo necesaria
    • Caudal total consumido por los actuadores
    • Número de ciclos por minuto
    • Herramientas neumáticas conectadas
    • Número de usuarios o máquinas simultáneas
    • Pérdidas de presión en la red
    • Nivel de fugas estimado
    • Calidad de aire requerida
    • Horas de trabajo al día
    • Posibles ampliaciones futuras

    Elegir un compresor solo por potencia en kW o por tamaño del depósito es un error habitual. Lo importante no es solo la potencia del motor, sino el caudal útil disponible a la presión de trabajo necesaria.

    Paso 1: define la presión de trabajo necesaria

    La presión de trabajo es uno de los primeros datos que debes revisar.

    En muchas instalaciones neumáticas se trabaja alrededor de 6 bar, pero no siempre es el valor correcto para todos los equipos.

    Debes diferenciar entre:

    • Presión nominal del compresor
    • Presión en el depósito
    • Presión en la red principal
    • Presión real en el punto de uso

    Este último dato es el más importante.

    Si una máquina necesita 6 bar reales en el punto de consumo, el compresor y la red deben compensar las pérdidas de presión generadas por tuberías, filtros, reguladores, secadores, racores y válvulas.

    Un error típico es pensar que si el compresor marca 6 bar, toda la instalación trabaja realmente a 6 bar. En la práctica puede haber caídas de presión importantes.

    Paso 2: calcula el consumo de aire de la instalación

    El siguiente paso es calcular cuánto aire consume la instalación.

    En una planta industrial, el consumo puede venir de:

    • Cilindros neumáticos
    • Válvulas
    • Soplados
    • Ventosas de vacío
    • Herramientas neumáticas
    • Actuadores rotativos
    • Sistemas de limpieza por aire
    • Fugas de la instalación

    En aplicaciones con cilindros neumáticos, el consumo depende de:

    • Diámetro del cilindro
    • Carrera
    • Presión de trabajo
    • Número de ciclos
    • Si el cilindro es simple o doble efecto

    Puedes ampliar este cálculo en la guía sobre consumo de aire en cilindros neumáticos.

    Paso 3: aplica el factor de simultaneidad

    No todos los consumidores funcionan al mismo tiempo.

    Por eso, una vez calculado el consumo teórico total, debes aplicar un factor de simultaneidad.

    Ejemplo:

    Si tienes 10 cilindros neumáticos en una máquina, normalmente no todos trabajan exactamente en el mismo instante.

    El factor de simultaneidad permite estimar el consumo real más probable.

    Como referencia general:

    Tipo de instalaciónFactor orientativo
    Una máquina sencilla0,5 – 0,7
    Varias máquinas con ciclos alternos0,6 – 0,8
    Producción continua con muchos actuadores0,8 – 1
    Soplados continuos1
    Herramientas neumáticas de uso manual0,3 – 0,7

    Estos valores son orientativos. En aplicaciones críticas conviene medir el consumo real con caudalímetro.

    Paso 4: considera fugas y pérdidas de presión

    Las fugas de aire comprimido son uno de los mayores costes ocultos en una instalación neumática.

    Una instalación con fugas puede obligarte a instalar un compresor más grande del necesario, aumentar el consumo eléctrico y reducir la estabilidad de presión en máquinas.

    Debes considerar:

    • Fugas en racores
    • Fugas en tubos
    • Fugas en válvulas
    • Fugas en cilindros
    • Fugas en unidades de mantenimiento
    • Pérdidas en filtros saturados
    • Caídas de presión por tuberías mal dimensionadas

    Como criterio práctico, si la instalación ya existe, conviene hacer una revisión de fugas antes de dimensionar una ampliación o sustituir el compresor.

    Paso 5: añade margen de seguridad

    Una vez estimado el consumo real, hay que añadir margen de seguridad.

    No conviene seleccionar un compresor trabajando siempre al 100% de capacidad.

    Un compresor trabajando al límite puede provocar:

    • Sobrecalentamiento
    • Mayor desgaste
    • Caídas de presión
    • Peor eficiencia
    • Menor vida útil
    • Falta de capacidad ante ampliaciones

    Como orientación general, puedes considerar un margen del 20% al 30% sobre el consumo estimado.

    Ejemplo:

    Consumo estimado real: 1.000 l/min
    Margen 25%: 250 l/min
    Caudal recomendado: 1.250 l/min

    Fórmula orientativa para dimensionar el caudal del compresor

    Caudal recomendado = Consumo total × Factor de simultaneidad × Factor de fugas × Factor de seguridad

    Ejemplo:
    1.200 l/min × 0,8 × 1,10 × 1,25 = 1.320 l/min

    Este resultado indica el caudal aproximado que debería entregar el compresor a la presión de trabajo requerida.

    Este margen debe ajustarse según la criticidad de la instalación y la previsión de crecimiento.

    Paso 6: revisa el depósito de aire

    El depósito de aire ayuda a estabilizar la instalación.

    Sus funciones principales son:

    • Reducir arranques y paradas del compresor
    • Cubrir picos de demanda
    • Estabilizar la presión
    • Facilitar la separación de condensados
    • Mejorar la respuesta ante consumos puntuales

    Un depósito demasiado pequeño puede provocar arranques frecuentes y caídas de presión.

    Un depósito adecuado no sustituye a un compresor bien dimensionado, pero ayuda a absorber variaciones de consumo.

    En instalaciones con consumos muy intermitentes, el depósito cobra más importancia.

    Paso 7: analiza la calidad del aire

    No todas las aplicaciones necesitan la misma calidad de aire.

    Debes revisar si la instalación requiere:

    • Aire seco
    • Aire filtrado
    • Aire sin aceite
    • Aire para instrumentación
    • Aire para alimentación, farmacia o procesos sensibles
    • Protección contra condensados

    Según la aplicación, puede ser necesario incluir:

    • Filtro
    • Regulador
    • Lubricador
    • Secador frigorífico
    • Secador de adsorción
    • Separador de condensados
    • Purga automática
    • Filtros coalescentes

    Paso 8: revisa la eficiencia energética

    El aire comprimido es una de las formas de energía más caras en industria.

    Por eso, seleccionar un compresor no debe hacerse solo por precio de compra.

    Debes valorar:

    • Rendimiento energético
    • Horas de funcionamiento
    • Control de carga/vacío
    • Variador de frecuencia
    • Recuperación de calor
    • Mantenimiento
    • Nivel de fugas de la instalación
    • Presión de trabajo real necesaria

    Reducir la presión de trabajo cuando sea posible puede generar ahorros importantes. Trabajar a más presión de la necesaria aumenta el consumo eléctrico y agrava las fugas.

    Aunque el compresor esté bien dimensionado, una red con tubos demasiado pequeños puede generar caídas de presión en el punto de uso.

    En este artículo te dejo una guía práctica de selección del diámetro de tubo adecuado

    Ejemplo práctico de selección de compresor

    Supongamos una instalación con estos datos:

    • Consumo de cilindros y actuadores: 700 l/min
    • Consumo de soplados: 300 l/min
    • Herramientas neumáticas: 200 l/min
    • Factor de simultaneidad medio: 0,8
    • Fugas estimadas: 10%
    • Margen de seguridad: 25%
    • Presión de trabajo requerida: 6 bar reales

    Paso 1: consumo total teórico

    700 + 300 + 200 = 1.200 l/min

    Paso 2: aplicar simultaneidad

    1.200 × 0,8 = 960 l/min

    Paso 3: añadir fugas estimadas

    960 × 1,10 = 1.056 l/min

    Paso 4: añadir margen de seguridad

    1.056 × 1,25 = 1.320 l/min

    Resultado orientativo

    En este caso, habría que seleccionar un compresor capaz de entregar aproximadamente:

    1.320 l/min a la presión de trabajo requerida

    No basta con mirar la potencia del motor. Debes comprobar el caudal efectivo entregado a la presión necesaria.

    Tabla rápida de decisión

    SituaciónRecomendación
    Consumo bajo e intermitenteCompresor pequeño con depósito adecuado
    Consumo continuoCompresor dimensionado por caudal real
    Muchos picos de demandaRevisar depósito y caudal disponible
    Varias máquinasAplicar simultaneidad
    Soplados constantesCalcular como consumo continuo
    Instalación antiguaRevisar fugas antes de ampliar
    Caídas de presiónRevisar red, filtros y diámetro de tubería
    Aplicación críticaAñadir margen y medir consumo real
    Alta variación de demandaValorar compresor con variador

    Checklist para seleccionar un compresor de aire

    Antes de elegir el compresor, revisa:

    PuntoPregunta claveEstado
    Presión¿Qué presión real necesita la instalación?☐
    Caudal¿He calculado el consumo total?☐
    Simultaneidad¿Todos los consumidores trabajan a la vez?☐
    Fugas¿He considerado fugas de aire?☐
    Margen¿He añadido margen de seguridad?☐
    Depósito¿El depósito cubre los picos de demanda?☐
    Red¿La tubería está bien dimensionada?☐
    Calidad de aire¿Necesito aire seco, filtrado o sin aceite?☐
    Secador¿La aplicación requiere secador?☐
    Eficiencia¿He valorado consumo energético?☐
    Ampliaciones¿Puede crecer la instalación?☐
    Mantenimiento¿El equipo será fácil de mantener?☐

    Errores comunes al seleccionar un compresor

    Elegir solo por potencia en kW

    La potencia del motor no es suficiente para seleccionar un compresor.

    Lo importante es el caudal efectivo entregado a la presión requerida.

    No calcular el consumo real

    Seleccionar “a ojo” suele terminar en sobredimensionamiento o falta de presión.

    Ignorar las fugas

    Las fugas pueden representar una parte importante del consumo total de aire.

    No considerar simultaneidad

    Sumar todos los consumidores como si trabajaran siempre a la vez puede llevar a sobredimensionar.

    No revisar la red de aire

    A veces el problema no está en el compresor, sino en tuberías mal dimensionadas, filtros saturados o caídas de presión.

    Trabajar a más presión de la necesaria

    Aumentar presión no siempre soluciona el problema. Muchas veces solo aumenta el coste energético.

    Preguntas frecuentes sobre cómo seleccionar un compresor de aire

    ¿Qué es más importante, la presión o el caudal?

    Ambos son importantes. La presión determina si la aplicación puede trabajar correctamente, pero el caudal determina si el compresor puede mantener esa presión durante el consumo.

    ¿Puedo elegir un compresor solo por los kW?

    No. Debes revisar el caudal efectivo entregado a la presión de trabajo. Dos compresores con la misma potencia pueden tener rendimientos distintos.

    ¿Qué margen de seguridad debo aplicar?

    Como referencia general, entre un 20% y un 30%. En aplicaciones críticas o con previsión de crecimiento, puede ser mayor.

    ¿Qué pasa si el compresor es demasiado pequeño?

    Tendrás caídas de presión, ciclos lentos, falta de fuerza en actuadores y posibles paradas de máquina.

    ¿Qué pasa si el compresor es demasiado grande?

    Tendrás mayor inversión inicial, menor eficiencia en algunos casos y posibles ciclos de trabajo poco optimizados.

    ¿Cuándo necesito un secador?

    Cuando la humedad pueda afectar a válvulas, cilindros, herramientas, calidad del proceso o vida útil de los componentes.

    ¿Qué caudal debe tener un compresor de aire?

    El caudal del compresor debe cubrir el consumo real de la instalación a la presión de trabajo necesaria. Para estimarlo, hay que sumar el consumo de los actuadores, aplicar un factor de simultaneidad, considerar fugas y añadir un margen de seguridad.

    Conclusión

    Seleccionar un compresor de aire no consiste en escoger el equipo más grande ni el más barato.

    El proceso correcto es:

    1. Definir presión real de trabajo
    2. Calcular consumo de aire
    3. Aplicar simultaneidad
    4. Considerar fugas
    5. Añadir margen de seguridad
    6. Revisar depósito
    7. Definir calidad de aire
    8. Valorar eficiencia energética

    Un compresor bien seleccionado mejora la estabilidad de la instalación, reduce problemas de presión y evita costes energéticos innecesarios.

    Guarda esta guía si estás diseñando o revisando una instalación neumática. Una mala selección del compresor puede convertirse en uno de los errores más caros de una red de aire comprimido.

    Para completar el dimensionamiento de tu sistema neumático, revisa también estas guías:

  • Cómo elegir cilindro neumático paso a paso: checklist real

    Introducción

    Elegir cilindro neumático no consiste solo en escoger un diámetro y una carrera.

    En una aplicación real hay que tener en cuenta la fuerza necesaria, la presión disponible, la velocidad de trabajo, el consumo de aire, el tipo de guiado, la carga lateral, el entorno y la forma de montaje.

    Un error en la selección puede provocar falta de fuerza, movimientos inestables, desgaste prematuro, consumo excesivo de aire o incluso paradas de máquina.

    En esta guía encontrarás un checklist técnico paso a paso para elegir cilindro neumático de forma correcta y evitar los errores más habituales en industria.

    En aplicaciones con carreras largas, masas elevadas o velocidades altas, la amortiguación del cilindro es un punto crítico de selección.

    Qué datos necesitas antes de elegir cilindro neumático

    Antes de buscar una referencia concreta, necesitas recopilar los datos básicos de la aplicación.

    Como mínimo debes conocer:

    • Qué movimiento debe realizar el cilindro
    • Qué carga debe mover
    • Si el movimiento es horizontal, vertical o inclinado
    • Qué carrera necesita
    • Qué presión real hay disponible
    • Qué velocidad de avance y retroceso se requiere
    • Cuántos ciclos por minuto realizará
    • Si existen cargas laterales
    • Qué espacio disponible hay en la máquina
    • Qué condiciones ambientales existen

    Sin estos datos, elegir cilindro neumático es básicamente adivinar.

    Y en neumática industrial, adivinar suele terminar en sobredimensionamiento, consumo excesivo o problemas de funcionamiento.

    Paso 1: define el movimiento que debe realizar el cilindro

    El primer paso es entender exactamente qué tiene que hacer el cilindro.

    No es lo mismo:

    • Empujar una pieza
    • Elevar una carga
    • Sujetar un producto
    • Desplazar un carro
    • Realizar una expulsión rápida
    • Hacer un prensado
    • Posicionar una pieza con precisión

    También debes definir si el movimiento será:

    • Horizontal
    • Vertical
    • Inclinado
    • Con carga guiada
    • Con carga descentrada
    • Con impacto al final de carrera

    Este punto es importante porque el tipo de movimiento condiciona la fuerza necesaria, el tipo de cilindro y la necesidad de guiado adicional.

    Para entender mejor las opciones disponibles, puedes revisar esta guía sobre tipos de cilindros neumáticos

    Paso 2: calcula la fuerza necesaria

    Una vez definido el movimiento, toca calcular la fuerza.

    La fórmula base es:

    F = P × S

    Donde:

    • F = fuerza del cilindro
    • P = presión de trabajo
    • S = superficie efectiva del pistón

    Pero en una aplicación real no basta con calcular la fuerza teórica.

    Debes tener en cuenta:

    • Peso de la carga
    • Rozamientos
    • Inclinación
    • Aceleraciones
    • Pérdidas de presión
    • Margen de seguridad

    Como regla práctica, no conviene seleccionar un cilindro trabajando al límite. Es recomendable aplicar un margen de seguridad, normalmente entre el 20% y el 50%, según la aplicación.

    Para ver el cálculo completo, puedes consultar la guía sobre cómo calcular la fuerza de un cilindro neumático.

    Paso 3: elige el diámetro del cilindro

    El diámetro del cilindro determina la superficie del pistón y, por tanto, la fuerza disponible.

    A mayor diámetro:

    • Mayor fuerza
    • Mayor consumo de aire
    • Mayor tamaño
    • Mayor coste
    • Mayor volumen interno

    A menor diámetro:

    • Menor consumo
    • Menor coste
    • Menor fuerza disponible
    • Mayor riesgo de trabajar al límite

    Por eso no conviene elegir el diámetro “por costumbre”.

    El criterio correcto es:

    1. Calcular la fuerza necesaria
    2. Aplicar un margen de seguridad
    3. Usar la presión real de trabajo
    4. Seleccionar el diámetro comercial inmediatamente superior

    Puedes ampliar este punto en la guía sobre cómo elegir el diámetro de un cilindro neumático.

    Paso 4: define correctamente la carrera

    La carrera es la distancia que debe recorrer el vástago del cilindro.

    Este dato parece sencillo, pero es una fuente habitual de errores.

    Debes tener en cuenta:

    • Recorrido útil necesario
    • Tolerancias mecánicas
    • Posición inicial y final
    • Espacio para sensores
    • Amortiguación al final de carrera
    • Posibles topes mecánicos externos

    No es recomendable usar el cilindro como tope mecánico principal si la aplicación tiene impactos importantes. En esos casos conviene usar topes externos o soluciones de amortiguación adecuadas.

    También hay que tener cuidado con carreras largas, especialmente si el cilindro trabaja empujando con el vástago extendido. Una carrera larga puede aumentar el riesgo de flexión del vástago si existen esfuerzos laterales.

    Paso 5: comprueba la velocidad de avance y retroceso

    La velocidad de un cilindro neumático depende principalmente de:

    • Caudal disponible
    • Diámetro del cilindro
    • Carrera
    • Longitud y diámetro de tubo
    • Válvula utilizada
    • Reguladores de caudal
    • Carga movida

    Un cilindro puede tener fuerza suficiente y aun así no funcionar bien si la velocidad no es adecuada.

    Una velocidad excesiva puede provocar:

    • Golpes al final de carrera
    • Vibraciones
    • Mayor desgaste
    • Problemas de seguridad
    • Dificultad de control

    Una velocidad demasiado baja puede provocar:

    • Pérdida de productividad
    • Ciclos lentos
    • Movimientos irregulares

    Si necesitas profundizar en este punto, revisa la guía sobre cómo calcular la velocidad de un cilindro neumático.

    Paso 6: revisa el consumo de aire

    El consumo de aire es uno de los puntos más ignorados al elegir cilindro neumático.

    Y es un error importante.

    Un cilindro sobredimensionado puede funcionar, sí, pero consumirá más aire del necesario durante toda la vida de la máquina.

    El consumo depende de:

    • Diámetro del cilindro
    • Carrera
    • Presión de trabajo
    • Número de ciclos
    • Si es simple o doble efecto
    • Volumen de tuberías
    • Pérdidas y fugas

    Este punto es clave si quieres diseñar una máquina eficiente.

    Antes de sobredimensionar “por seguridad”, conviene revisar el impacto en el consumo. Puedes verlo en detalle en la guía sobre consumo de aire en cilindros neumáticos.

    Paso 7: elige el tipo de cilindro adecuado

    No todos los cilindros sirven para lo mismo.

    Estos son los tipos más habituales:

    Cilindro de simple efecto

    Utiliza aire comprimido en un solo sentido y retorno por muelle.

    Úsalo cuando:

    • El movimiento sea sencillo
    • No necesites fuerza en ambos sentidos
    • La carrera sea corta
    • Quieras reducir consumo de aire

    Cilindro de doble efecto

    Utiliza aire comprimido para avanzar y retroceder.

    Úsalo cuando:

    • Necesites control en ambos sentidos
    • Haya carga en avance y retroceso
    • La aplicación sea industrial estándar
    • Necesites mayor versatilidad

    Cilindro compacto

    Tiene menor longitud total.

    Úsalo cuando:

    • El espacio sea limitado
    • La carrera sea corta o media
    • Necesites una solución sencilla y compacta

    Cilindro guiado

    Incluye guías para soportar mejor cargas laterales y mejorar la precisión.

    Úsalo cuando:

    • Exista carga descentrada
    • Necesites rigidez
    • Haya esfuerzos laterales
    • Quieras evitar que el vástago soporte cargas que no debe soportar

    Cilindro sin vástago

    Permite carreras largas ocupando menos espacio longitudinal.

    Úsalo cuando:

    • Necesites carreras largas
    • El espacio sea limitado
    • Quieras desplazar un carro o pieza sobre un eje lineal

    Para una comparativa más completa, revisa la guía sobre tipos de cilindros neumáticos.

    Paso 8: revisa montaje, guiado y cargas laterales

    Uno de los errores más graves es usar el cilindro como si fuera una guía mecánica.

    El vástago del cilindro está diseñado principalmente para transmitir fuerza axial, no para soportar cargas laterales importantes.

    Debes revisar:

    • Si la carga está alineada con el eje del cilindro
    • Si hay momentos o cargas descentradas
    • Si el cilindro empuja o tira de forma guiada
    • Si existen esfuerzos laterales durante el movimiento
    • Si el montaje permite pequeñas desalineaciones

    Si hay carga lateral, lo correcto suele ser usar:

    • Cilindro guiado
    • Guías externas
    • Rótulas
    • Horquillas
    • Elementos de compensación de desalineación

    Un cilindro mal guiado puede funcionar al principio, pero acabará generando desgaste prematuro en juntas, casquillos y vástago.

    Paso 9: analiza el entorno de trabajo

    El entorno también influye en la selección.

    Debes tener en cuenta:

    • Temperatura
    • Humedad
    • Polvo
    • Agua
    • Productos químicos
    • Lavados frecuentes
    • Ambientes corrosivos
    • Requisitos alimentarios
    • Riesgo de golpes externos

    En ambientes agresivos puede ser necesario utilizar:

    • Materiales resistentes a la corrosión
    • Rascadores especiales
    • Versiones inoxidables
    • Juntas específicas
    • Protecciones para el vástago
    • Sensores adecuados al entorno

    Este punto es especialmente importante en industria alimentaria, química, farmacéutica o zonas con lavado.

    Paso 10: define sensores y control de posición

    En muchas aplicaciones no basta con mover el cilindro.

    También hay que saber si ha llegado a posición.

    Para ello se suelen utilizar sensores magnéticos de final de carrera.

    Debes definir:

    • Si necesitas detectar avance
    • Si necesitas detectar retroceso
    • Si necesitas posiciones intermedias
    • Si el cilindro admite sensores
    • Si el entorno requiere sensores especiales
    • Cómo se conectarán al sistema de control

    Este punto debe revisarse antes de cerrar la selección, no al final.

    📥 Descarga gratis el checklist en PDF

    Si estás seleccionando un cilindro neumático para una aplicación real, este checklist te ayudará a revisar fuerza, diámetro, carrera, velocidad, consumo, guiado, entorno y sensores antes de tomar una decisión.

    📥 Descarga gratis el checklist para elegir un cilindro neumático

    Antes de seleccionar un cilindro, revisa fuerza, diámetro, carrera, velocidad, consumo, tipo de cilindro, guiado, entorno y sensores con este checklist práctico en PDF.

    Descarga checklist en PDF

    Antes de seleccionar la referencia final, revisa esta lista:

    Punto a revisarPregunta claveEstado
    Movimiento¿Qué debe hacer exactamente el cilindro?☐
    Carga¿Qué peso o esfuerzo debe mover?☐
    Fuerza¿Está calculada con margen de seguridad?☐
    Presión¿He usado presión real y no teórica?☐
    Diámetro¿El diámetro cubre la fuerza necesaria?☐
    Carrera¿La carrera útil está correctamente definida?☐
    Velocidad¿La velocidad de avance y retroceso es adecuada?☐
    Consumo¿El consumo de aire es razonable?☐
    Tipo¿Simple efecto, doble efecto, guiado, compacto o sin vástago?☐
    Guiado¿Hay cargas laterales o desalineaciones?☐
    Montaje¿La fijación es adecuada para la aplicación?☐
    Entorno¿El ambiente requiere materiales o juntas especiales?☐
    Sensores¿Necesito detección de posición?☐
    Seguridad¿Hay riesgo de impacto, atrapamiento o caída de carga?☐
    Mantenimiento¿Será accesible para ajustes o sustitución?☐
    elegir cilindro neumático
    Checklist técnico con los puntos clave para seleccionar correctamente un cilindro neumático industrial.

    Ejemplo práctico de selección

    Supongamos una aplicación sencilla:

    • Carga a empujar: 80 kg
    • Movimiento horizontal
    • Presión disponible: 6 bar
    • Presión real considerada: 5 bar
    • Carrera necesaria: 200 mm
    • Ciclos: 10 ciclos/min
    • Sin carga lateral importante
    • Necesidad de detectar avance y retroceso

    Análisis

    Primero calculamos la fuerza necesaria considerando rozamiento y margen de seguridad.

    Si estimamos una fuerza requerida de 800 N y aplicamos un margen del 30%, necesitamos aproximadamente:

    800 × 1,3 = 1040 N

    Con presión real de 5 bar, habría que seleccionar un diámetro capaz de superar esa fuerza.

    En este caso, probablemente estaríamos en un cilindro de doble efecto de diámetro aproximado 50 mm o superior, dependiendo de la fuerza real requerida y del rozamiento.

    Como no hay carga lateral importante, no sería necesario un cilindro guiado.

    Como necesitamos detección de posición, se debería elegir una versión compatible con sensores magnéticos.

    Selección orientativa

    • Tipo: cilindro de doble efecto
    • Diámetro: según cálculo de fuerza, probablemente 50 mm o superior
    • Carrera: 200 mm
    • Sensores: avance y retroceso
    • Montaje: según diseño mecánico de la máquina
    • Regulación: control de caudal para ajustar velocidad

    Errores comunes al elegir cilindro neumático

    Elegir el cilindro solo por diámetro

    El diámetro es importante, pero no es el único dato.

    También debes revisar carrera, velocidad, consumo, montaje, carga lateral y entorno.

    Usar presión teórica en lugar de presión real

    Muchos sistemas trabajan a 6 bar nominales, pero la presión real en el punto de uso puede ser menor.

    Si calculas con presión teórica, puedes quedarte corto de fuerza.

    No aplicar margen de seguridad

    Un cilindro que trabaja al límite puede fallar ante pequeñas variaciones de presión, rozamiento o carga.

    Ignorar el consumo de aire

    Sobredimensionar puede parecer seguro, pero aumenta el consumo energético durante toda la vida útil de la máquina.

    No considerar cargas laterales

    El cilindro no debe usarse como guía mecánica principal.

    Si hay cargas laterales, necesitas guiado.

    No prever sensores desde el principio

    Si necesitas confirmar posiciones, asegúrate de que el cilindro admite sensores y de que hay espacio para instalarlos.

    Tabla rápida de decisión

    Necesidad de la aplicaciónTipo de cilindro recomendado
    Movimiento sencillo y cortoSimple efecto
    Movimiento controlado en ambos sentidosDoble efecto
    Poco espacio disponibleCompacto
    Carrera largaSin vástago
    Carga descentradaGuiado
    Alta precisión mecánicaGuiado
    Bajo consumo en aplicación simpleSimple efecto
    Automatización estándarDoble efecto

    Preguntas frecuentes sobre cómo elegir cilindro neumático

    ¿Qué dato es más importante al elegir un cilindro neumático?

    El dato más importante es la fuerza necesaria, pero no debe analizarse de forma aislada. También hay que revisar carrera, velocidad, consumo, tipo de montaje, carga lateral y entorno.

    ¿Es mejor sobredimensionar un cilindro?

    No siempre. Sobredimensionar puede evitar problemas de fuerza, pero aumenta el consumo de aire, el coste y el tamaño del sistema.

    ¿Qué presión debo usar para calcular?

    Debes usar la presión real disponible en el punto de uso, no solo la presión nominal del compresor o de la instalación.

    ¿Cuándo necesito un cilindro guiado?

    Cuando hay cargas laterales, esfuerzos descentrados, necesidad de precisión o riesgo de que el vástago trabaje forzado.

    ¿Qué cilindro neumático consume menos aire?

    En general, un cilindro de simple efecto consume menos que uno de doble efecto, pero depende del diámetro, la carrera, la presión y el número de ciclos.

    ¿Qué pasa si elijo una carrera demasiado larga?

    Puedes tener problemas de flexión, falta de rigidez, golpes al final de carrera o dificultades de integración mecánica.

    Conclusión

    Elegir cilindro neumático correctamente requiere seguir un proceso técnico, no seleccionar una referencia al azar.

    La secuencia correcta es:

    1. Definir el movimiento
    2. Calcular la fuerza
    3. Elegir el diámetro
    4. Definir la carrera
    5. Revisar velocidad
    6. Calcular consumo
    7. Elegir el tipo de cilindro
    8. Verificar guiado, montaje, entorno y sensores

    Si sigues este checklist, reducirás errores de diseño, evitarás sobredimensionamientos y mejorarás la eficiencia del sistema neumático.

    Guarda esta guía si trabajas con neumática industrial. Este checklist puede evitar errores de dimensionamiento, consumo innecesario de aire y problemas mecánicos en máquina.

    Para completar el dimensionamiento del sistema, revisa también estas guías:

  • Tipos de cilindros neumáticos y cuándo usar cada uno

    Introducción

    Conocer los tipos de cilindros neumáticos es clave para elegir el actuador adecuado según la fuerza necesaria, carrera, velocidad, guiado y tipo de aplicación y p

    ara garantizar el rendimiento, la eficiencia y la fiabilidad de cualquier sistema.

    En este artículo encontrarás una guía clara con los principales tipos, ejemplos reales de uso y criterios técnicos para seleccionar el más adecuado sin errores.

    Además de elegir el tipo de cilindro, también es importante seleccionar correctamente la válvula neumática que controlará el avance y retroceso del actuador.

    Además del tipo de cilindro, conviene revisar si la aplicación necesita amortiguación regulable para evitar impactos al final de carrera.

    Antes de elegir entre los distintos tipos de cilindros neumáticos, conviene calcular la fuerza necesaria, la velocidad de trabajo y el consumo de aire del actuador.

    Tipos de cilindros neumáticos más utilizados

    1. Cilindros de simple efecto

    Son los tipos de cilindros neumáticos que utilizan aire comprimido en un solo sentido del movimiento.

    Características:

    • Retorno mediante muelle
    • Menor consumo de aire
    • Diseño simple

    Cuándo usarlos:

    • Aplicaciones sencillas
    • Movimientos cortos
    • Donde no se necesita fuerza en ambos sentidos
    • aseguramiento de la

    2. Cilindros de doble efecto

    Son los más utilizados en la industria.

    Características:

    • Aire en ambos sentidos
    • Mayor control
    • Fuerza en avance y retroceso

    !!Para dimensionarlos correctamente, es clave calcular previamente la fuerza de un cilindro neumático.

    Cuándo usarlos:

    • Movimientos controlados en ambos sentidos
    • Aplicaciones con carga
    • aplicaciones con carrera larga

    3. Cilindros sin vástago

    El movimiento se transmite mediante un carro externo.

    Características:

    • Ocupan menos espacio longitudinal por que no tienen un vástago que se extiende
    • Permiten carreras largas, es habitual tener carreras de hasta varios metros
    • Diseño compacto

    Cuándo usarlos:

    • Espacios reducidos, en aplicaciones que solo dispongo de espacio para la carrera del actuador
    • Sistemas lineales largos en los que se quiere tener un actuador en el espacio de trabajo con la opción de un guiado incluido en la mecánica
    • Manipulación de piezas, sistemas tipo cartesiano pick&place

    4. Cilindros guiados

    Incorporan guías para evitar movimientos laterales.

    Características:

    • Mayor precisión
    • Soportan cargas laterales
    • Mejor estabilidad

    Cuándo usarlos:

    • Aplicaciones con carga descentrada
    • Posicionamiento preciso
    • Aplicaciones tipo stopper
    • Siempre que se en la aplicación se apliquen cargas que no vayan en la dirección axial (avance-retroceso)

    5. Cilindros compactos

    Diseñados para ahorrar espacio en comparación con un equivalente de su mismo diámetro.

    Características:

    • Longitud reducida
    • Menor peso

    Cuándo usarlos:

    • Espacios limitados
    • Máquinas compactas
    • Requerimientos de bajo peso, como por ejemplo una garra de robot

    Cómo elegir el cilindro adecuado

    Elegir el tipo correcto no depende solo del formato.

    Debes tener en cuenta:

    • Tipo de movimiento
    • Espacio disponible
    • Carga, como esta repartida y en que dirección aplican los momentos
    • Precisión requerida

    Además, es fundamental calcular correctamente:

    Errores comunes al elegir un cilindro neumático

    • Elegir por costumbre
    • No considerar el espacio disponible
    • Ignorar el consumo de aire
    • No calcular correctamente el diámetro

    Errores comunes al elegir un cilindro neumático

    • Elegir por costumbre
    • No considerar el espacio disponible
    • Ignorar el consumo de aire
    • No calcular correctamente el diámetro
    Tipos de cilindros neumáticos

    Preguntas frecuentes sobre cilindros neumáticos

    ¿Cuál es el tipo más utilizado?

    El cilindro de doble efecto, por su versatilidad.

    ¿Qué cilindro ocupa menos espacio?

    El cilindro compacto o el sin vástago.

    ¿Cómo saber qué cilindro necesito?

    Siempre Debes analizar la aplicación y calcular fuerza, velocidad y consumo, debes conocer las principales opciones de cilindros para que conociendo la aplicación puedas elegir la opción mas adecuada.

    Conclusión

    Elegir el tipo de cilindro adecuado es el primer paso para un sistema eficiente.

    Si quieres evitar errores, asegúrate de analizar todos los factores y no solo el tipo de cilindro.

    Si trabajas con neumática de forma habitual, guarda esta guía porque te evitará errores en futuros proyectos.

  • Cómo elegir el diámetro cilindro neumático (sin equivocarte)

    Cómo elegir el diámetro de un cilindro neumático + tabla y cálculo

    Calcular el diámetro cilindro neumático correctamente es clave para conseguir la fuerza necesaria sin sobredimensionar el actuador ni aumentar el consumo de aire.

    Elegir correctamente el diámetro cilindro neumático es una de las decisiones más importantes en cualquier aplicación industrial.

    Un error aquí no es pequeño: implica fallos de funcionamiento, sobrecostes energéticos o incluso paradas de máquina, si eres el fabricante de la máquina puede suponer realizar cambios en la máquina ya diseñada con elevados costes y complejidad y venir asociado a una perdida de confianza en tu cliente.

    En esta guía te explico cómo hacerlo paso a paso, con ejemplo real y sin teoría innecesaria.

    Por qué elegir mal el diámetro es el error más caro

    En la práctica industrial hay dos errores típicos:

    • Sobredimensionar el cilindro
      • Mayor consumo de aire
      • Mayor coste energético
      • Componentes más caros
    • Infradimensionar el cilindro
      • No alcanza la fuerza necesaria
      • Movimientos inestables
      • Fallos en producción

    La realidad: la mayoría de cilindros están mal dimensionados porque se eligen “por costumbre” y no por cálculo.

    La fórmula clave para calcular el diámetro

    La base de todo es esta:

    • Fuerza (N) = Presión (Pa) × Superficie (m²)

    En neumática, simplificando:

    • Presión en bar
    • Superficie en cm²
    • Resultado en Newtons (N)

    Lo importante:

    • La fuerza depende directamente del diámetro
    • El diámetro define la superficie del émbolo
    diámetro cilindro neumático

    Calculadora de diámetro mínimo de cilindro neumático

    Introduce la fuerza necesaria, la presión de trabajo y un margen de seguridad para estimar el diámetro mínimo recomendado del cilindro.

    N
    bar
    %
    Introduce los datos y pulsa calcular.

    Nota: el resultado es orientativo. En una aplicación real también deben considerarse rozamientos, aceleraciones, montaje, guías, pérdidas de presión y condiciones de trabajo.

    El diámetro recomendado debe tomarse como una referencia inicial. Si el cilindro trabaja en vertical, mueve una carga con rozamiento elevado o necesita acelerar rápido, es recomendable aumentar el margen de seguridad o seleccionar el siguiente diámetro comercial.

    Cómo calcular paso a paso el diámetro cilindro neumático

    Paso 1: Define la fuerza necesaria

    Debes considerar:

    • Peso de la carga
    • Rozamientos
    • Inclinaciones (si aplica)
    • Margen de seguridad (recomendado: +20% a +50%)

    Paso 2: Define la presión real de trabajo

    Error típico: usar 6 bar “teóricos”.

    En realidad:

    • Presión efectiva suele ser 5–5,5 bar

    Esto depende de:

    • Pérdidas en instalación
    • Reguladores
      • Precisión en la medida
    • Caídas de presión

    Paso 3: Calcula la superficie necesaria

    A partir de la fórmula:

    • Superficie = Fuerza / Presión

    Esto te da el área del pistón.

    Paso 4: Selecciona el diámetro estándar

    Una vez tienes la superficie:

    • Se convierte a diámetro
    • Se elige el diámetro comercial inmediatamente superior

    ¡¡Nunca el inferior!!

    Ejemplo práctico real

    Supongamos:

    • Carga: 100 kg
    • Fuerza necesaria ≈ 1000 N (aprox.)
    • Presión real: 5 bar

    Aplicando margen de seguridad del 30%:

    • Fuerza total = 1300 N

    Cálculo:

    • Superficie = 1300 / 5 = 260 cm²

    Equivalente a un diámetro aproximado:

    • ≈ 58 mm

    Selección final:

    • Cilindro de 63 mm

    Tabla rápida de selección (referencia práctica)

    Fuerza aproximada en avance a 6 bar:

    DiámetroFuerza (N)
    32 mm~480 N
    40 mm~750 N
    50 mm~1170 N
    63 mm~1870 N
    80 mm~3000 N
    100 mm~4700 N

    Atención:

    • En retroceso la fuerza es menor (por el vástago)

    Errores más comunes al dimensionar un cilindro

    1. No considerar rozamientos

    Guías, cargas laterales o sistemas mal alineados afectan mucho.

    2. Usar presión teórica en lugar de real

    Esto lleva directamente a cilindros infradimensionados.

    3. No aplicar margen de seguridad

    Error crítico en aplicaciones dinámicas.

    4. Ignorar la fuerza en retroceso

    Especialmente importante en aplicaciones de doble efecto.

    5. No considerar la carrera

    Carreras largas pueden introducir:

    • Flexión
    • Pérdida de eficiencia

    ¿Y el consumo de aire?

    El diámetro influye directamente en el consumo:

    A mayor diámetro:

    • Mayor volumen de aire
    • Mayor coste energético

    Si quieres profundizar en esto, te recomiendo este artículo:
    Cómo calcular el consumo de aire en un cilindro neumático

    Conclusión

    Elegir el diámetro cilindro neumático no es complicado, pero hacerlo mal tiene consecuencias directas en coste y rendimiento.

    Quédate con esto:

    • Calcula la fuerza real (con margen)
    • Usa presión efectiva
    • Selecciona siempre el diámetro superior

    Siguiente paso

    Si quieres afinar aún más el diseño de tu sistema, revisa también:

  • Cómo calcular la velocidad cilindro neumático (fórmula + ejemplo práctico + calculadora )

    Tiempo de lectura 5min

    En esta guía explico cómo calcular la velocidad cilindro neumático con fórmula, ejemplo práctico y factores reales que afectan al movimiento.

    Intro

    La velocidad de un cilindro neumático es un parámetro clave en cualquier sistema de automatización.

    La velocidad de un cilindro no se puede analizar de forma aislada, ya que depende directamente de la fuerza que debe ejercer el cilindro neumático.

    La principal variable es el caudal, pero No depende solo de de esto: la presión, el diámetro del cilindro y la carga influyen directamente en el movimiento real.

    Si el cilindro no alcanza la velocidad esperada, la causa puede estar en el caudal de la válvula neumática, el tubo o los reguladores.

    En este artículo verás cómo calcularla correctamente y qué factores afectan en una instalación real.

    FÓRMULA DE LA VELOCIDAD

    v=QAv = \frac{Q}{A}

    Donde:

    • v → velocidad del cilindro (m/s)
    • Q → caudal de aire (m³/s)
    • A → superficie del émbolo (m²)

    Por tanto:

    Cuanto mayor sea el caudal, mayor será la velocidad.
    Cuanto mayor sea el diámetro, menor será la velocidad (más superficie).

    CÓMO CALCULAR LA SUPERFICIE

    A=πD24A = \frac{\pi D^2}{4}

    VELOCIDAD EN RETROCESO (MUY IMPORTANTE)

    Av=π(D2−d2)4A_v = \frac{\pi (D^2 – d^2)}{4}

    • d → diámetro del vástago

    En retroceso hay menos superficie ⇒ la velocidad suele ser mayor

    EJEMPLO PRÁCTICO

    Supongamos:

    • Cilindro: Ø63 mm
    • Vástago: Ø20 mm
    • Caudal: 300 l/min

    Paso 1: convertir caudal

    300 l/min ≈ 0,005 m³/s

    Paso 2: superficie avance

    A ≈ 0,0031 m²

    Paso 3: velocidad

    v ≈ 1,6 m/s

    !!Resultado orientativo (sin pérdidas)!!

    FACTORES REALES QUE AFECTAN

    En la práctica:

    • reguladores de caudal
      • Atención este punto, no todos los reguladores de caudal regulan igual, mas adelante daré algún ejemplo comparativa
    • pérdidas en racores y tuberías, no hay estanqueidad total en neumática
    • presión real (no nominal)
    • carga aplicada
    • fricción interna

    Resultado:
    ❗ la velocidad real siempre es menor ❗

    Además, aumentar la velocidad tiene un impacto directo en el consumo de aire en cilindros neumáticos.

    ERRORES TÍPICOS

    • usar caudal teórico del compresor
    • no considerar el vástago
    • no ajustar con reguladores
    • ignorar pérdidas de carga

    Calculadora de velocidad de cilindro neumático

    Calculadora de velocidad de cilindro neumático

    Introduce el diámetro del cilindro, el caudal disponible y la presión de trabajo para estimar la velocidad de avance y retroceso.

    Introduce los datos y pulsa calcular.
    Nota: este cálculo es orientativo. La velocidad real puede variar por pérdidas de carga, racores, longitud del tubo, válvula utilizada, reguladores de caudal, carga movida y rozamientos del cilindro.

    CONCLUSIÓN

    La velocidad de un cilindro neumático no es solo una fórmula.

    Es el resultado de caudal, geometría y condiciones reales de instalación.

    Si el cilindro no alcanza la velocidad esperada, también conviene revisar si el diámetro del tubo neumático permite el caudal necesario.

    Para completar el dimensionamiento, es fundamental definir correctamente el diámetro de un cilindro neumático.

    Si ya conoces la velocidad teórica, el siguiente paso práctico es ajustar la velocidad del cilindro con reguladores de caudal en avance y retroceso.

    Factores que afectan a la velocidad de un cilindro neumático

    La velocidad cilindro neumático no depende solo del caudal disponible. También influyen el diámetro del cilindro, la presión de trabajo, la carga desplazada, el diámetro del tubo, la válvula utilizada y los reguladores de caudal instalados.

    Un cilindro puede tener suficiente presión para mover la carga, pero si el caudal es insuficiente, el movimiento será lento. Por eso, para calcular velocidad cilindro neumático correctamente, hay que analizar tanto la sección del cilindro como el aire disponible en la instalación.

    También es importante revisar los escapes de la válvula, la longitud de los tubos y posibles pérdidas de carga. En aplicaciones industriales, pequeños cambios en racores, silenciadores o reguladores pueden modificar de forma notable la velocidad real del actuador.

    Velocidad cilindro neumático

  • Cómo calcular el consumo de aire en un cilindro neumático (fórmula + calculadora + ejemplo)

    Tiempo de lectura: 5min

    INTRODUCCIÓN

    El consumo de aire en un cilindro neumático es un factor clave en el diseño de cualquier instalación.

    Calcular el consumo aire cilindro neumático es clave para dimensionar correctamente el compresor, las válvulas, los tubos y el coste energético de la instalación

    Un cálculo incorrecto puede provocar caídas de presión por falta de caudal, bajo rendimiento de la máquina o sobredimensionamiento del compresor.

    En este artículo explico cómo calcularlo de forma sencilla, con un ejemplo práctico.

    Además del consumo propio de los cilindros, las fugas de aire comprimido pueden aumentar de forma importante el consumo total de la instalación.

    Calcular el consumo aire cilindro neumático ayuda a dimensionar correctamente el compresor

    ¿DE QUÉ DEPENDE EL CONSUMO?

    • Diámetro del cilindro
    • Carrera
    • Presión de trabajo
    • Número de ciclos por minuto
    • Dos puntos que se suelen pasar por alto:
      • El tubo hay que tenerlo en cuenta a la hora del cálculo, no deja de ser un depósito que hay que llenar en cada ciclo y grandes longitudes de tubo pueden hacer una diferencia
      • También influyen pérdidas y fugas en el sistema, es difícil de calcular, pero debemos dejar un margen de seguridad para que la instalación no se quede justa

    FÓRMULA DEL CONSUMO DE AIRE

    Q=A⋅L⋅n⋅PQ = A \cdot L \cdot n \cdot P

    Explicación:

    • Q = consumo de aire
    • A = superficie del pistón
    • L = carrera
    • n = ciclos por minuto
    • P = presión absoluta

    CÁLCULO DE LA SUPERFICIE

    A=πD24A = \frac{\pi D^2}{4}

    EJEMPLO REAL

    Supongamos un cilindro de:

    • Diámetro: 50 mm
    • Carrera: 500 mm
    • Presión: 6 bar
    • Ciclos: 10 por minuto

    Calculando el volumen y teniendo en cuenta ambos sentidos del movimiento, obtenemos un consumo aproximado de aire de X litros/min.

    Muy importante: A la hora de dimensionar no solo hay que tener en cuenta cuantos ciclos por minuto hace, también hay que tener en cuenta en cuanto tiempo hace estos ciclos, no es lo mismo hacer 10 ciclos por minuto por que ida y vuelta tarda 6 segundos, que hacer 10 ciclos por minuto, tardando 2s en ida y vuelta y 4 s de espera, la velocidad va determinada por el caudal, por tanto una mayor velocidad supondrá una necesidad mayor de caudal.

    Calculadora de consumo de aire en cilindros neumáticos

    Puedes usar esta calculadora para estimar el consumo de aire de un cilindro neumático introduciendo el diámetro, la carrera, la presión de trabajo y los ciclos por minuto.

    Calculadora de consumo de aire en cilindro neumático

    Introduce los datos del cilindro para estimar el consumo de aire en NL/min.

    Introduce los datos y pulsa calcular.
    Nota: El cálculo es orientativo. Para dimensionar compresores o instalaciones reales conviene añadir un margen del 20-30% por fugas, pérdidas de carga y simultaneidad de consumos.

    CONSUMO EN DOBLE EFECTO

    En cilindros de doble efecto, el consumo debe calcularse en ambos sentidos, teniendo en cuenta que el lado del vástago tiene menor superficie debido a la superficie ocupada por el vástago.

    ERRORES COMUNES

    • No considerar ambos movimientos
    • No usar presión absoluta
    • Ignorar margen para fugas (siempre hay)
    • No tener en cuenta pérdidas del sistema
    • No tener en cuenta el consumo del tubo, longitudes largas de tubo y diámetros grandes pueden suponer una diferencia importante

    CONSEJO PRÁCTICO

    En aplicaciones industriales, es habitual añadir un margen del 20–30% sobre el consumo calculado para evitar problemas de suministro, esto nos da margen para fluctuaciones en el consumo, y margen para las fugas adicionales que se irán generando.

    Además del diámetro y la carrera del cilindro, el diámetro del tubo neumático influye en el caudal disponible y en las pérdidas de presión.

    Debes tener en cuenta también que un exceso de presión aumenta el consumo aire cilindro neumático, subir la presión sin motivo no suele ser la solución del problema y se debe investigar la causa raíz.

    Te puede interesar averiguar donde se generan las perdidas y unos de los puntos puede ser el grupo de filtraje o las fugas en la instalación.

    ¿Cómo reducir el consumo de aire en un cilindro neumático?

    Reducir el consumo de aire en un cilindro neumático permite disminuir el coste energético de la instalación y mejorar la eficiencia del sistema. Algunas medidas habituales son ajustar correctamente la presión de trabajo, evitar sobredimensionar el cilindro, reducir recorridos innecesarios y minimizar fugas de aire comprimido. También es importante seleccionar correctamente el diámetro del tubo neumático y utilizar reguladores de caudal adecuados.

    consumo aire cilindro neumático

  • Fuerza de un cilindro neumático: fórmula, calculadora y ejemplo práctico

    INTRODUCCIÓN

    Calcular la fuerza de un cilindro neumático es fundamental para dimensionar correctamente cualquier sistema. En este artículo encontrarás la fórmula, ejemplos prácticos y una tabla de referencia a 6 bar.

    Un error en este cálculo puede provocar fallos de funcionamiento, falta de rendimiento o incluso daños en el sistema.

    En este artículo explico cómo calcularla de forma sencilla, con ejemplos prácticos.

    Antes de dimensionar correctamente un actuador, es clave entender cómo afecta la velocidad de un cilindro neumático al comportamiento del sistema.

    ¿De qué depende la fuerza de un cilindro neumático?

    La fuerza de un cilindro neumático depende principalmente de la presión de trabajo y de la superficie del émbolo.

    Cuanto mayor sea el diámetro del cilindro, mayor será la superficie sobre la que actúa el aire comprimido y, por tanto, mayor será la fuerza disponible.

    En la práctica también hay que tener en cuenta pérdidas por rozamiento, caída de presión, carga lateral, velocidad de trabajo y margen de seguridad. Por eso, la fuerza real disponible puede ser inferior a la fuerza teórica calculada.

    La fuerza de un cilindro neumático no debe calcularse solo de forma teórica, sino teniendo en cuenta las condiciones reales de trabajo de la instalación.

    Además de la fuerza, también conviene revisar la velocidad del cilindro neumático, ya que el caudal disponible puede limitar el movimiento real del actuador.

    Fórmula para calcular la fuerza de un cilindro neumático

    F=P⋅AF = P \cdot A

    Explicación:

    • F = Fuerza (N)
    • P = Presión (Pa o bar)
    • A = Superficie del émbolo (m²)

    CÓMO CALCULAR LA SUPERFICIE

    A=πD24A = \frac{\pi D^2}{4}

    Donde D es el diámetro del cilindro.

    Como referencia, 6 bar equivalen aproximadamente a 0,6 N/mm². El bar es una unidad de presión muy utilizada en neumática industrial.

    Calculadora de fuerza de cilindro neumático

    Puedes usar esta calculadora para estimar la fuerza de avance y retroceso de un cilindro neumático según el diámetro, la presión de trabajo y el diámetro del vástago.

    Calculadora de fuerza de cilindro neumático

    Introduce el diámetro del cilindro, la presión de trabajo y, si aplica, el diámetro del vástago para calcular la fuerza teórica de avance y retroceso.

    Introduce los datos y pulsa calcular.
    Nota: el resultado es orientativo. La fuerza real puede variar por rozamientos, presión efectiva, pérdidas de carga, estado del cilindro, juntas, velocidad y condiciones de trabajo.

    EJEMPLO REAL

    Supongamos un cilindro de 50 mm de diámetro trabajando a 6 bar.

    Calculamos la superficie del émbolo y aplicamos la fórmula para obtener la fuerza teórica.

    En este caso, la fuerza será aproximadamente de 1170 N.

    En la práctica, es recomendable aplicar un margen de seguridad del 20–30%. Esto en la practica no nos supone un alto sobrecoste pero nos asegura un margen para evitar errores.

    Si no tienes claro qué diámetro necesitas, puedes revisar la guía sobre cómo calcular el diámetro de un cilindro neumático.

    TABLA RÁPIDA

    Diámetro del émboloFuerza teórica a 6 barEquivalente aproximado
    16 mm121 N12,3 kgf
    20 mm188 N19,2 kgf
    25 mm295 N30,0 kgf
    32 mm483 N49,2 kgf
    40 mm754 N76,9 kgf
    50 mm1.178 N120,1 kgf
    63 mm1.870 N190,7 kgf
    80 mm3.016 N307,5 kgf
    100 mm4.712 N480,5 kgf
    125 mm7.363 N750,8 kgf
    Estos valores son teóricos. Para dimensionar correctamente una aplicación real conviene aplicar un margen de seguridad, especialmente si hay rozamientos, guías externas, desalineaciones, variaciones de presión o movimientos rápidos.

    Si el cilindro trabaja con muchos ciclos por minuto, también es importante calcular el consumo de aire para dimensionar correctamente la instalación.

    Ejemplo práctico de cálculo de fuerza

    Supongamos que queremos calcular la fuerza teórica de avance de un cilindro neumático de 50 mm de diámetro trabajando a 6 bar.

    Primero calculamos la superficie del émbolo:

    A = π × D² / 4

    A = 3,1416 × 50² / 4

    A = 1.963,5 mm²

    Como 6 bar equivalen aproximadamente a 0,6 N/mm², aplicamos la fórmula:

    F = P × A

    F = 0,6 × 1.963,5

    F = 1.178 N

    Por tanto, un cilindro neumático de 50 mm trabajando a 6 bar puede desarrollar una fuerza teórica de avance aproximada de 1.178 N.

    En una aplicación real no conviene dimensionar el cilindro justo al límite. Si necesitas mover una carga equivalente a 1.000 N, elegir un cilindro que entregue exactamente 1.000 N te dejaría sin margen frente a pérdidas, rozamientos o caídas de presión.

    Como criterio práctico, es recomendable aplicar un margen de seguridad y elegir un diámetro superior cuando la aplicación tenga fricción, guías, carga lateral o movimientos rápidos.

    Diferencia entre fuerza de avance y fuerza de retroceso

    En un cilindro neumático de doble efecto, la fuerza de avance y la fuerza de retroceso no siempre son iguales.

    En el avance, el aire comprimido actúa sobre toda la superficie del émbolo. En el retroceso, hay que descontar la superficie ocupada por el vástago, por lo que la superficie útil es menor.

    Por este motivo, la fuerza de retroceso suele ser inferior a la fuerza de avance.

    La fórmula simplificada para la fuerza de retroceso es:

    F = P × (A émbolo – A vástago)

    Este punto es importante cuando el cilindro debe empujar y tirar con cargas similares. En esos casos no basta con revisar solo la fuerza de avance.

    Si la aplicación requiere fuerza en ambos sentidos, conviene comprobar por separado la fuerza de avance y la fuerza de retroceso. Esto es especialmente importante en sistemas de elevación, prensado, desplazamiento de piezas o mecanismos donde el cilindro trabaja con carga durante la carrera de retorno.

    ERRORES COMUNES

    • No considerar rozamientos
    • No aplicar margen de seguridad
    • Usar presión teórica en vez de real
    • No tener en cuenta pérdidas

    Si quieres ver cómo aplicar este cálculo en la selección real, puedes revisar como seleccionar tipos de cilindros.

    Conclusión:

    El cálculo de la fuerza es un paso básico pero crítico en cualquier sistema neumático.

    Una correcta estimación evita problemas y garantiza el funcionamiento adecuado del sistema.

    Además, el rendimiento del sistema también depende del consumo de aire en cilindros neumáticos.

    fuerza de un cilindro neumático

    Preguntas frecuentes sobre la fuerza de un cilindro neumático

    ¿Qué presión se usa normalmente para calcular la fuerza de un cilindro neumático?

    En muchas aplicaciones industriales se utiliza una presión de referencia de 6 bar, aunque la presión real puede variar según la instalación, la unidad de mantenimiento, la caída de presión y las condiciones de trabajo.

    ¿Por qué la fuerza real puede ser menor que la fuerza teórica?

    Porque en la práctica existen pérdidas por rozamiento, juntas, desalineaciones, velocidad de movimiento, carga lateral y variaciones de presión. Por eso es recomendable aplicar un margen de seguridad.

    ¿La fuerza de avance y retroceso es la misma?

    No siempre. En un cilindro de doble efecto, la fuerza de retroceso suele ser menor porque hay que descontar la superficie ocupada por el vástago.

    ¿Cómo puedo aumentar la fuerza de un cilindro neumático?

    Puedes aumentar la fuerza utilizando un cilindro de mayor diámetro o trabajando con una presión superior, siempre dentro de los límites permitidos por el componente y la instalación.

    ¿Qué margen de seguridad conviene aplicar?

    Depende de la aplicación, pero no conviene dimensionar un cilindro justo al límite. Si hay rozamientos, movimientos rápidos, guías, desalineaciones o variaciones de presión, es recomendable seleccionar un cilindro con fuerza superior a la mínima calculada.

    Como regla general suele aplicarse un 20/30% superior al valor calculado, pero siempre hay que ver en detalle la aplicación.

  • Cómo elegir un cilindro neumático: guía completa para no equivocarte

    Introducción:

    • Elegir mal = + paradas de producción + costes
    • En este artículo vamos a evitar los fallos por un mal dimensionamiento

    Elegir cilindro neumático correctamente es clave para evitar falta de fuerza, movimientos lentos, desgaste prematuro y errores de dimensionamiento.

    El cálculo de fuerza y consumo es fundamental antes de elegir cilindro neumático correctamente.

    ¿Qué es un cilindro neumático?

    Un cilindro neumático es un actuador que transforma la energía del aire comprimido en movimiento lineal.
    En términos simples: convierte presión en desplazamiento, permitiendo mover, empujar o posicionar elementos dentro de un sistema automatizado.

    Se trata de uno de los componentes más utilizados en automatización industrial por su simplicidad, fiabilidad y bajo coste de mantenimiento.

    ¿Para qué sirve?

    Los cilindros neumáticos se utilizan principalmente para:

    • Empujar o desplazar piezas
    • Realizar movimientos de apertura y cierre
    • Posicionar elementos en procesos automáticos
    • Ejecutar movimientos repetitivos en líneas de producción

    Son especialmente útiles en aplicaciones donde se requiere rapidez, repetibilidad y un control relativamente sencillo del movimiento y también sigue siendo un sistema bastante más económico que una solución similar eléctrica, por supuesto con menores prestaciones.

    Elegir cilindro neumático correctamente mejora la eficiencia de la instalación

    Tipos básicos

    elegir cilindro neumático
    cilindro simple efecto vs doble efecto

    Cilindro de simple efecto

    Funciona con aire comprimido en un solo sentido.
    El retorno se realiza mediante un muelle interno.

    Se utiliza cuando:

    • Solo necesitas fuerza en una dirección
    • Aplicaciones simples
    • Asegurar una posición en ausencia de presión neumática
    • Buscas un menor consumo de aire

    Cilindro de doble efecto

    Utiliza aire comprimido tanto para avanzar como para retroceder.

    Se utiliza cuando:

    • Necesitas control total del movimiento
    • Mayor fuerza y precisión
    • Aplicaciones industriales más exigentes

    Errores mas comunes de selección

    • No calcular la fuerza necesaria (Suponer)
    • Elegir mal el diámetro
    • No considerar la carrera
    • Ignorar las condiciones ambientales de la aplicación (polvo, temperatura, humedad)
    • No tener en cuenta velocidad y ciclos

    Errores habituales al elegir un cilindro neumático

    Uno de los errores más habituales al elegir un cilindro neumático es sobredimensionar el diámetro sin analizar el caudal disponible. También es frecuente seleccionar carreras más largas de lo necesario o no tener en cuenta las cargas laterales y la velocidad requerida y un detalle que se suele pasar por alto es también el ambiente de trabajo.

    Como elegir cilindro neumático adecuado (lo más importante)

    • Paso 1: Calcular fuerza
    • Peso + rozamientos
      • Debemos saber con cierta exactitud la carga que debemos mover y las cargas que debe soportar el cilindro
      • ¿es toda la carga axial? ¿Tiene que soportar fuerzas en una dirección que no es la de avance?
    • Margen de seguridad
      • Una vez que sabemos la carga exacta y las fuerzas que debe soportar y hacer, es conveniente no ajustar y dejar un cierto margen de seguridad para asegurar que variaciones en la presión por ejemplo no afecten al funcionamiento
    • Paso 2: Elegir diámetro
    • Relación con presión (6 bar típico)
      • ¿A que presión voy a trabajar? La presión disponible en la máquina es imprescindible para poder determinar el diámetro correcto
    • Paso 3: Definir carrera
      • Longitud real necesaria
    • Paso 4: Tipo de cilindro
      • Normal / compacto / guiado /
    • Paso 5: Condiciones de trabajo
    • Ambiente agresivo
      • Debemos sabes si va a trabajar a temperatura ambiental o por el contrario ha
    • Frecuencia de uso
    • A continuación se muestra una referencia rápida de fuerza en función del diámetro a 6 bar con algunos de los diámetros más comunes
    Diámetro (mm)Fuerza a 6 bar (N)
    32480 N
    40750 N
    501170 N
    631870 N
    803010 N
    1004710 N

    Hay que tener en cuenta que la fuerza en avance es superior a la de retroceso por que la cámara delantera tiene una menor superficie debida al émbolo

    Recomendaciones prácticas

    • Siempre sobredimensionar ligeramente
    • Evitar soluciones “justas”
    • Usar componentes estándar siempre que sea posible, nos acortará los plazos a la hora de pedir el material si tenemos una rotura y bajará los costes
    • El consumo de aire influye directamente al elegir cilindro neumático

    Puedes consultar más información técnica sobre cilindros neumáticos en Festo.

    Festo España
