Introducción
Para controlar un cilindro neumático de doble efecto, una de las soluciones más habituales es utilizar una válvula neumática 5/2.
Esta válvula permite alimentar alternativamente las dos cámaras del cilindro para conseguir el avance y el retroceso del vástago.
Pero elegir una válvula 5/2 no consiste solo en mirar la rosca o el tamaño físico. Hay que revisar el tipo de accionamiento, el caudal, la presión de trabajo, la tensión de bobina, si debe ser monoestable o biestable, el tipo de montaje y el comportamiento esperado ante pérdida de señal.
En esta guía verás cómo elegir correctamente una válvula neumática 5/2 para un cilindro de doble efecto y qué errores evitar.
Índice
- Qué es una válvula neumática 5/2
- Por qué se usa con cilindros de doble efecto
- Cómo funciona una válvula 5/2
- Válvula 5/2 monoestable o biestable
- Accionamiento manual, neumático o eléctrico
- Qué caudal debe tener la válvula
- Qué presión de trabajo revisar
- Bobina, tensión y conexión eléctrica
- Montaje individual o en isla de válvulas
- Relación entre válvula, tubo y reguladores de caudal
- Ejemplo práctico de selección
- Errores comunes
- Checklist final
- Preguntas frecuentes
- Conclusión
Qué es una válvula neumática 5/2
Una válvula neumática 5/2 es una válvula direccional con:
- 5 vías o conexiones
- 2 posiciones de trabajo
Las cinco vías habituales son:
| Número | Función habitual |
|---|---|
| 1 | Alimentación de aire comprimido |
| 2 | Salida hacia una cámara del cilindro |
| 4 | Salida hacia la otra cámara del cilindro |
| 3 | Escape de una cámara |
| 5 | Escape de la otra cámara |
La segunda cifra indica el número de posiciones. En este caso, una válvula 5/2 tiene dos posiciones posibles: una para enviar aire a una cámara del cilindro y otra para enviarlo a la cámara contraria.
Si quieres una visión más general de otros tipos de válvulas, puedes revisar la guía sobre cómo elegir una válvula neumática.
Por qué se usa una válvula 5/2 con cilindros de doble efecto
Un cilindro de doble efecto necesita aire comprimido para avanzar y también para retroceder.
Esto significa que tiene dos cámaras:
- Cámara de avance
- Cámara de retroceso o lado vástago
Para mover el cilindro, la válvula debe hacer dos cosas al mismo tiempo:
- Alimentar una cámara con aire comprimido.
- Permitir que la cámara contraria evacúe el aire hacia escape.
La válvula 5/2 permite hacer exactamente eso.
Por eso es una de las válvulas más utilizadas para controlar cilindros neumáticos de doble efecto.
Cómo funciona una válvula 5/2
En una posición, la válvula conecta la alimentación de aire con una de las salidas hacia el cilindro, mientras la otra cámara queda conectada a escape.
En la otra posición, ocurre lo contrario.
De forma simplificada:
Posición 1:
Aire comprimido → cámara A
Cámara B → escape
Posición 2:
Aire comprimido → cámara B
Cámara A → escapeEsto permite que el cilindro avance y retroceda.
La válvula no controla por sí sola toda la velocidad del cilindro. La velocidad real dependerá también del caudal de la válvula, el diámetro del tubo, los racores, la carga, los reguladores de caudal y la presión disponible.
Si necesitas ajustar el movimiento del actuador, revisa también cómo ajustar la velocidad de un cilindro neumático con reguladores de caudal.
Válvula 5/2 monoestable o biestable
Una de las decisiones más importantes es elegir entre válvula 5/2 monoestable o biestable

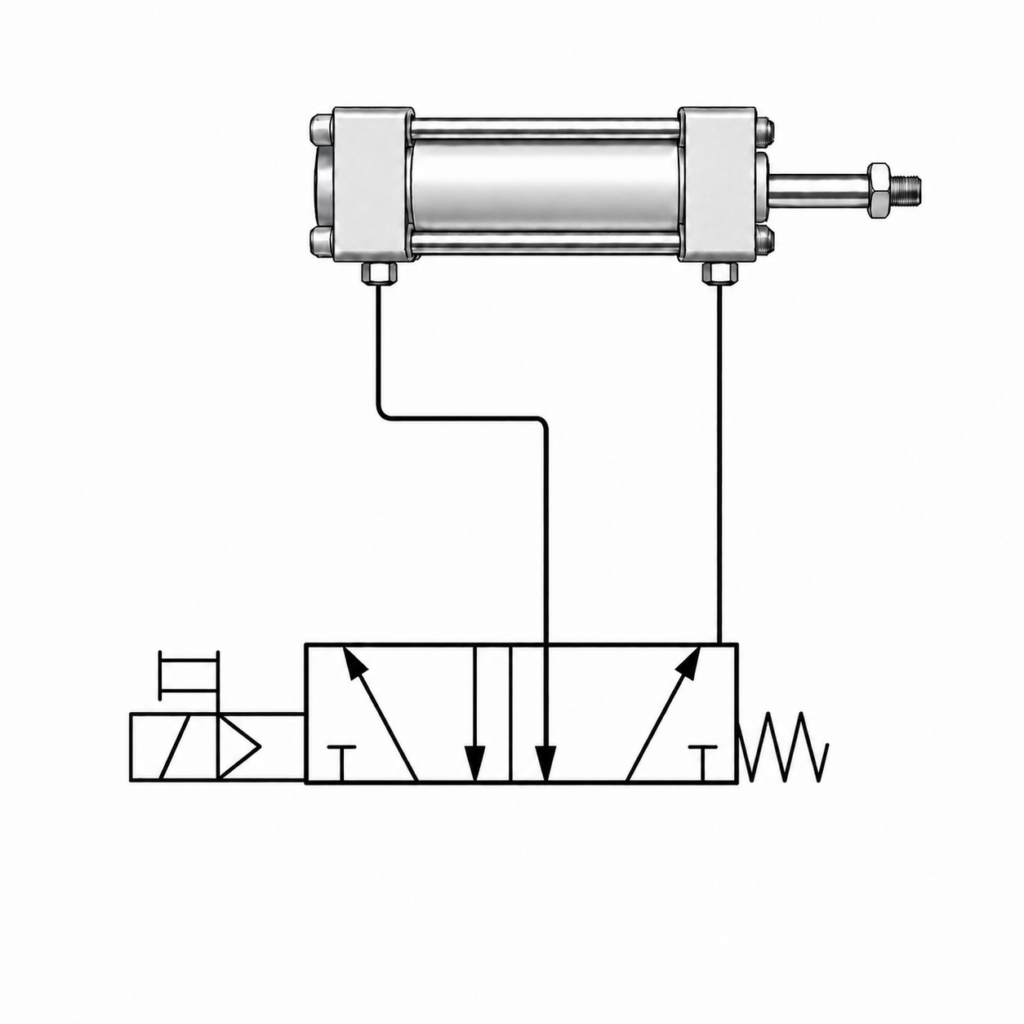

Válvula 5/2 monoestable
Una válvula monoestable tiene una posición de reposo definida.
Normalmente funciona con:
- Una bobina o una señal de mando
- Retorno por muelle
Cuando se activa la bobina, la válvula cambia de posición.
Cuando se desactiva la bobina, vuelve automáticamente a su posición inicial por acción del muelle.
Cuándo usar una 5/2 monoestable
Es recomendable cuando quieres que el cilindro vuelva a una posición definida al quitar la señal.
Por ejemplo:
- Retorno automático al desactivar la salida del PLC
- Aplicaciones sencillas
- Sistemas donde interesa una posición de reposo clara
- Puestas en marcha más simples
- Diagnóstico más fácil
Ventajas
- Comportamiento previsible
- Más fácil de entender
- Solo necesita una salida eléctrica
- Vuelve a posición inicial al perder señal
- Muy usada en automatización industrial
Limitaciones
- La bobina debe permanecer energizada para mantener la posición accionada
- En algunas aplicaciones puede no interesar que vuelva automáticamente

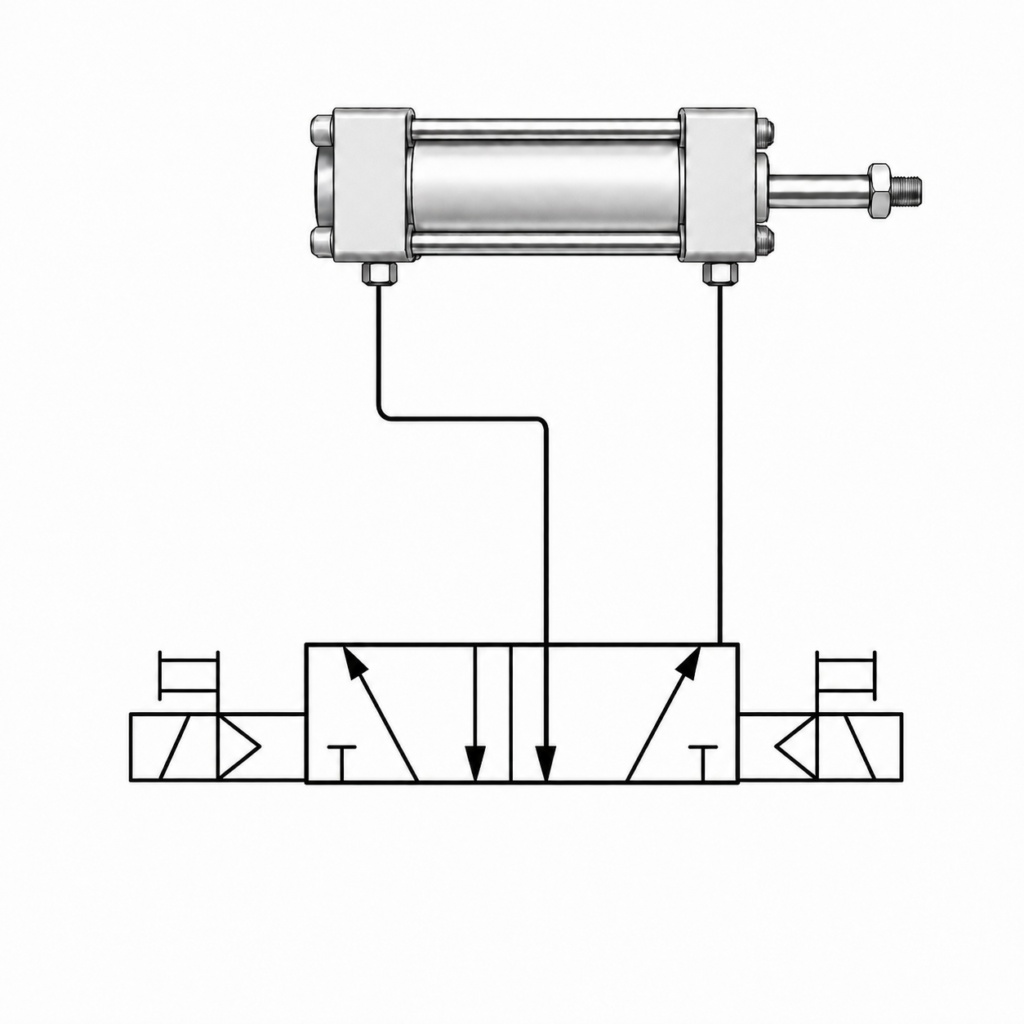

Válvula 5/2 biestable
Una válvula biestable mantiene la última posición aunque desaparezca la señal de mando.
Normalmente utiliza:
- Dos bobinas
- Dos señales de mando
- Una bobina para avance
- Otra bobina para retroceso
Cuando recibe una señal, cambia de posición y se queda en esa posición hasta recibir la señal contraria.
Cuándo usar una 5/2 biestable
Puede ser interesante cuando:
- Quieres mantener la última posición del cilindro
- No quieres mantener una bobina energizada continuamente
- La lógica del PLC gestiona claramente avance y retroceso
- Hay secuencias donde interesa memorizar la última orden
Ventajas
- Mantiene posición sin señal permanente
- Puede reducir consumo eléctrico de bobina
- Útil en determinadas secuencias neumáticas
Riesgos
- Si no se diseña bien la lógica, puede mantener una posición no deseada
- Ante una parada o pérdida de alimentación, puede quedarse en la última posición
- Requiere entender bien el comportamiento del sistema
- Necesita dos salidas de control
Monoestable vs biestable: comparación rápida
| Criterio | 5/2 monoestable | 5/2 biestable |
|---|---|---|
| Bobinas | 1 | 2 |
| Retorno | Por muelle mecánico o neumático | Por señal contraria |
| Mantiene última posición | No | Sí |
| Salidas PLC necesarias | 1 | 2 |
| Diagnóstico | Más sencillo | Requiere más atención |
| Uso típico | Aplicaciones estándar | Secuencias con memoria de posición |
| Comportamiento al quitar señal | Vuelve a reposo | Mantiene última posición |
Como regla práctica, si no tienes una razón clara para usar biestable, muchas aplicaciones estándar se resuelven bien con una 5/2 monoestable.
Accionamiento manual, neumático o eléctrico
Una válvula 5/2 puede accionarse de varias formas.
Accionamiento manual
Se acciona mediante:
- Pulsador
- Palanca
- Selector
- Pedal
Se utiliza en aplicaciones simples, pruebas, mantenimiento o puestos manuales.
Accionamiento neumático
La válvula cambia de posición mediante una señal de aire.
Puede encontrarse en lógica neumática, sistemas antiguos o aplicaciones donde se evita usar señales eléctricas.
Accionamiento eléctrico
Es el más habitual en automatización industrial moderna.
La válvula se activa mediante bobina eléctrica, normalmente controlada desde:
- PLC
- Relé
- Módulo de salidas
- Isla de válvulas
- Sistema de control descentralizado
En máquinas automatizadas, lo más habitual es usar una electroválvula neumática 5/2.
Qué caudal debe tener la válvula 5/2
El caudal de la válvula es crítico.
Una válvula puede tener la rosca correcta y aun así no permitir suficiente caudal para mover el cilindro a la velocidad necesaria.
El caudal requerido depende de:
- Diámetro del cilindro
- Carrera
- Velocidad requerida
- Presión de trabajo
- Número de ciclos
- Diámetro del tubo
- Longitud del tubo
- Racores
- Reguladores de caudal
- Carga movida
Si la válvula tiene poco caudal, puedes tener estos problemas:
- Cilindro lento
- Ciclos más largos
- Pérdida de productividad
- Movimiento irregular
- Caída de presión local
- Dificultad para ajustar velocidad
Antes de sobredimensionar o cambiar el cilindro, conviene revisar si la válvula permite el caudal necesario.
Puedes ampliar este punto en la guía sobre qué diámetro de tubo neumático elegir.
Qué presión de trabajo revisar
Toda válvula tiene un rango de presión admisible.
Debes comprobar:
- Presión mínima de trabajo
- Presión máxima admisible
- Presión real en la instalación
- Presión disponible en el punto de uso
- Caídas de presión durante el ciclo
- Presión necesaria para pilotaje, si aplica
Una válvula puede no conmutar correctamente si la presión disponible es demasiado baja.
También puede deteriorarse si trabaja por encima de su rango permitido.
Si tienes problemas de presión o caudal en la instalación, revisa también si hay fugas de aire comprimido o filtros saturados en la unidad de mantenimiento.
Bobina, tensión y conexión eléctrica
Si la válvula 5/2 es eléctrica, la bobina debe ser compatible con tu sistema de control.
Revisa:
- Tensión de alimentación
- Corriente continua o alterna
- Consumo de la bobina
- Tipo de conector
- LED de estado ¿necesario o no?
- Protección contra sobretensiones
- Índice de protección IP
- Compatibilidad con el módulo de salida del PLC
Tensiones habituales:
| Tensión | Uso habitual |
|---|---|
| 24 V DC | Automatización industrial moderna |
| 12 V DC | Aplicaciones móviles o especiales |
| 110 V AC | Algunas instalaciones industriales |
| 230 V AC | Instalaciones antiguas o específicas |
En automatización industrial actual, lo más común suele ser 24 V DC.
Error típico: elegir bien la válvula neumática pero equivocarse en la tensión de bobina.
Montaje individual o en isla de válvulas
Una válvula 5/2 puede montarse de forma individual o integrada en una isla de válvulas.
Válvula individual
Tiene sentido cuando:
- Hay pocos actuadores
- La máquina es sencilla
- Quieres instalación independiente
- La sustitución debe ser rápida
- No necesitas comunicación avanzada
Isla de válvulas
Tiene sentido cuando:
- Hay muchos cilindros
- Quieres reducir cableado
- Quieres diagnóstico
- Usas bus de campo
- Buscas modularidad
- Quieres una instalación más ordenada
En máquinas con varios actuadores, una isla de válvulas suele ser más limpia y eficiente que muchas válvulas individuales repartidas sin criterio.
Siempre hay que tener en cuenta la distribución en máquina de los actuadores para optimizar la distancia de las válvulas al actuador.
Relación entre válvula, tubo y reguladores de caudal
La válvula 5/2 no trabaja sola.
Forma parte de un conjunto:
Compresor → unidad de mantenimiento → válvula 5/2 → tubos → reguladores de caudal → cilindroSi uno de estos elementos limita el paso de aire, el cilindro no trabajará como esperas.
Ejemplos:
- Válvula con poco caudal → cilindro lento
- Tubo pequeño → caída de presión
- Racor restrictivo → menor caudal
- Regulador demasiado cerrado → movimiento lento
- Filtro saturado → pérdida de presión
- Compresor insuficiente → falta de aire disponible
Por eso, al elegir una válvula 5/2 también debes revisar el sistema completo.
Ejemplo práctico de selección
Supongamos una aplicación con estos datos:
- Cilindro de doble efecto
- Diámetro 50 mm
- Carrera 200 mm
- Presión de trabajo 6 bar
- Movimiento de avance y retroceso
- Control desde PLC
- Tensión disponible 24 V DC
- Velocidad media
- Una posición de reposo deseada al quitar señal
Selección orientativa
En este caso tendría sentido elegir:
- Válvula neumática 5/2
- Accionamiento eléctrico
- Bobina 24 V DC
- Monoestable con retorno por muelle
- Caudal suficiente para el cilindro
- Roscas y racores adecuados al tubo
- Reguladores de caudal para ajustar avance y retroceso
- Silenciadores en escapes si es necesario
Por qué
La válvula 5/2 permite controlar avance y retroceso.
La versión monoestable permite que el sistema vuelva a una posición definida cuando se desactiva la señal.
La bobina de 24 V DC es compatible con la mayoría de sistemas de automatización modernos.
El caudal debe validarse según la velocidad requerida del cilindro.
Errores comunes al elegir una válvula 5/2
Elegir solo por la rosca
Una rosca G1/8 o G1/4 no garantiza que la válvula tenga caudal suficiente.
Hay que revisar el caudal nominal.
No distinguir monoestable y biestable
Una monoestable vuelve por muelle.
Una biestable mantiene la última posición.
No son equivalentes.
Elegir mal la tensión de bobina
Una bobina incorrecta puede impedir el funcionamiento o dañar el componente.
No revisar el caudal
Si la válvula no permite suficiente caudal, el cilindro puede ir lento aunque el resto del sistema esté bien.
No considerar qué pasa al perder señal
Debes pensar qué debe hacer el cilindro si se pierde la señal eléctrica, presión o alimentación general.
No revisar escapes
Los escapes deben permitir evacuar aire correctamente.
En algunos casos conviene usar silenciadores o reguladores de escape.
No considerar seguridad
Una válvula 5/2 estándar no resuelve por sí sola funciones de seguridad.
Si hay riesgo para personas o máquina, hay que analizar el circuito completo.
Checklist para elegir una válvula 5/2
| Punto | Pregunta clave | Estado |
|---|---|---|
| Actuador | ¿Es un cilindro de doble efecto? | ☐ |
| Función | ¿Necesito avance y retroceso? | ☐ |
| Tipo | ¿Debe ser 5/2 y no 5/3? | ☐ |
| Retorno | ¿Monoestable o biestable? | ☐ |
| Seguridad | ¿Qué debe pasar al perder señal? | ☐ |
| Accionamiento | ¿Manual, neumático o eléctrico? | ☐ |
| Bobina | ¿La tensión es correcta? | ☐ |
| Caudal | ¿La válvula permite la velocidad requerida? | ☐ |
| Presión | ¿Trabaja dentro del rango permitido? | ☐ |
| Montaje | ¿Individual o isla de válvulas? | ☐ |
| Tubo | ¿El tubo permite el caudal necesario? | ☐ |
| Racores | ¿Los racores no limitan el paso? | ☐ |
| Escape | ¿Los escapes están correctamente gestionados? | ☐ |
| Mantenimiento | ¿Es accesible para sustitución o diagnóstico? | ☐ |
Preguntas frecuentes sobre válvulas 5/2
¿Para qué sirve una válvula neumática 5/2?
Sirve para controlar actuadores de doble efecto, enviando aire alternativamente a una cámara u otra y permitiendo el escape de la cámara contraria.
¿Una válvula 5/2 sirve para un cilindro de simple efecto?
No suele ser lo normal. Para un cilindro de simple efecto normalmente se usa una válvula 3/2.
¿Qué diferencia hay entre una válvula 5/2 monoestable y biestable?
La monoestable vuelve a su posición inicial por muelle cuando desaparece la señal. La biestable mantiene la última posición hasta recibir una señal contraria.
¿Qué válvula necesito para un cilindro de doble efecto?
En la mayoría de aplicaciones estándar se utiliza una válvula 5/2. Si necesitas una posición central, puede ser necesaria una 5/3.
¿La válvula 5/2 controla la velocidad del cilindro?
No directamente. Influye por su caudal disponible, pero el ajuste fino de velocidad suele hacerse con reguladores de caudal.
¿Qué tensión de bobina elegir?
Depende del sistema de control. En automatización industrial moderna es habitual usar 24 V DC.
Conclusión
Para controlar un cilindro neumático de doble efecto, la válvula 5/2 es una de las opciones más habituales.
Pero elegirla correctamente requiere revisar más que la rosca.
Debes comprobar:
- Si el actuador es realmente de doble efecto
- Si necesitas una 5/2 o una 5/3
- Si conviene monoestable o biestable
- Tipo de accionamiento
- Tensión de bobina
- Caudal disponible
- Presión de trabajo
- Montaje individual o en isla
- Tubos, racores, reguladores y escapes
- Comportamiento ante pérdida de señal
Una válvula bien seleccionada permite que el cilindro trabaje con un movimiento fiable, repetitivo y coherente con la aplicación.
Guarda esta guía si trabajas con cilindros neumáticos de doble efecto. Una válvula 5/2 mal seleccionada puede hacer que un actuador correctamente dimensionado funcione lento, inestable o de forma insegura.
Para completar el diseño de tu sistema neumático, revisa también:
Deja una respuesta
