Válvula neumática 3/2: qué es, funcionamiento y tipos

Una válvula neumática 3/2 se utiliza para controlar el paso y la descarga del aire comprimido mediante tres vías y dos posiciones de funcionamiento. Es una de las configuraciones más habituales para controlar cilindros de simple efecto, generar señales neumáticas, activar soplados y gobernar determinados circuitos de vacío.

Aunque su funcionamiento parece sencillo, al seleccionarla aparecen varias decisiones importantes: normalmente cerrada o normalmente abierta, monoestable o biestable, accionamiento manual, mecánico, neumático o eléctrico, muelle mecánico o neumático, pilotaje interno o externo y caudal suficiente para la aplicación.

En esta guía no nos limitaremos a explicar su simbología. Veremos cómo elegir la configuración según el comportamiento que necesita la máquina, cómo conectarla correctamente y cómo diagnosticar los fallos más habituales en una aplicación real.

¿Qué es una válvula neumática 3/2?

Una válvula neumática 3/2 es una válvula distribuidora que dispone de:

• Tres vías o conexiones neumáticas.
• Dos posiciones de conmutación.

Su función es comunicar o bloquear determinadas vías según la posición en la que se encuentre.

En una configuración habitual, las tres conexiones cumplen estas funciones:

• Entrada de aire comprimido (1)
• Salida hacia el actuador o circuito (2)
• Escape a la atmósfera (3)

Gracias al escape, la válvula no solo permite alimentar un elemento neumático, sino también descargar el aire que queda en la línea o en la cámara del actuador.

Esta es la diferencia fundamental respecto a una válvula 2/2. Una 2/2 abre o cierra el paso entre dos conexiones, mientras que una 3/2 puede alimentar una salida y posteriormente descargarla.

Por este motivo, la válvula 3/2 es la solución habitual para controlar un cilindro de simple efecto. Cuando se acciona, alimenta la cámara del cilindro; cuando vuelve a reposo, conecta esa cámara con el escape y permite que el muelle del cilindro realice el movimiento de retorno.

También puede emplearse en soplados, pilotajes neumáticos, generación de señales, descarga de pequeñas líneas y control de algunos generadores de vacío.

¿Cómo funciona una válvula 3/2?

Una válvula 3/2 cambia las conexiones internas entre sus tres vías cada vez que pasa de una posición a otra.

En cada posición, normalmente dos vías quedan comunicadas y la tercera permanece bloqueada. La combinación concreta depende de si la válvula es normalmente cerrada o normalmente abierta.

Para entender su funcionamiento hay que distinguir claramente entre las vías y las posiciones.

Las tres vías de la válvula

Las conexiones suelen identificarse mediante números y letras:

• 1 o P: alimentación de presión.
• 2 o A: salida hacia el actuador o circuito.
• 3 o R: escape.

La vía 1 recibe el aire comprimido procedente de la unidad de mantenimiento, regulador o red de la máquina.

La vía 2 conduce el aire hacia el cilindro, soplado, pilotaje u otro elemento que se quiera controlar.

La vía 3 permite evacuar el aire de la salida cuando la válvula cambia de posición. Puede descargar directamente a la atmósfera o incorporar un silenciador.

No conviene identificar las vías únicamente observando dónde están situados los racores. La disposición física cambia según el fabricante, la serie y el tipo de montaje. Antes de conectar la válvula deben comprobarse siempre la numeración grabada en el cuerpo y su símbolo neumático.

Las dos posiciones

Las dos posiciones representan los dos estados internos posibles de la válvula:

• Posición de reposo.
• Posición accionada.

La posición de reposo es la que adopta la válvula cuando no recibe ninguna orden externa. En una válvula monoestable, esta posición suele mantenerse mediante un muelle.

La posición accionada aparece cuando se aplica una orden manual, mecánica, neumática o eléctrica. La corredera, asiento o elemento interno cambia de posición y modifica la comunicación entre las vías.

En una válvula 3/2 normalmente cerrada, el funcionamiento habitual es:

• En reposo: la alimentación 1 queda bloqueada y la salida 2 comunica con el escape 3.
• Accionada: la alimentación 1 comunica con la salida 2 y el escape 3 queda bloqueado.

En una válvula 3/2 normalmente abierta sucede lo contrario:

• En reposo: la alimentación 1 comunica con la salida 2 y el escape 3 queda bloqueado.
• Accionada: la alimentación 1 queda bloqueada y la salida 2 comunica con el escape 3.

La elección entre ambas configuraciones depende de qué debe ocurrir cuando la válvula no está accionada y, especialmente, de cómo debe comportarse el circuito si desaparece la señal de mando.

Aplicaciones más habituales

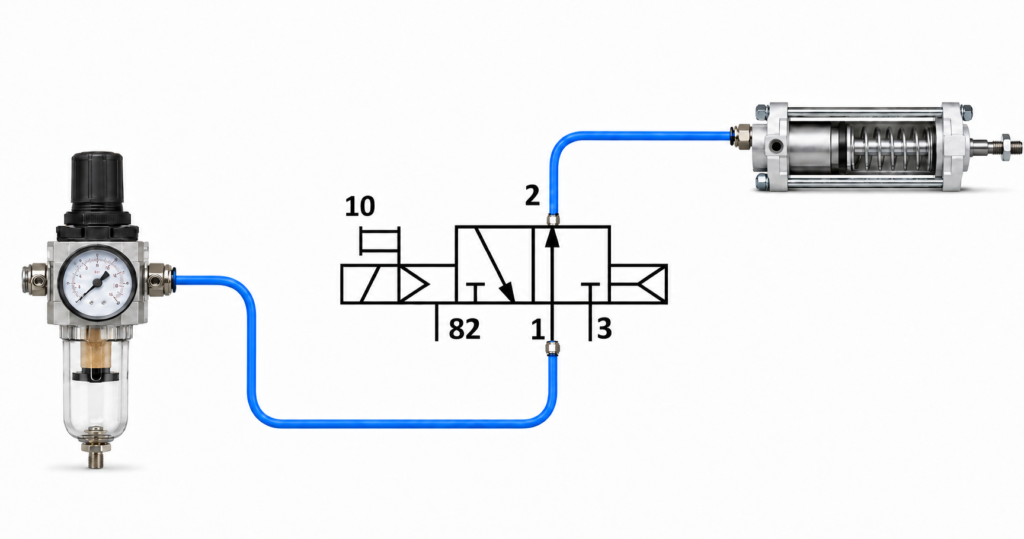

La aplicación más conocida es el control de un cilindro neumático de simple efecto. Al accionar la válvula, el aire entra en la única cámara presurizada del cilindro y produce el movimiento. Cuando la válvula vuelve a reposo, esa cámara se conecta al escape y el muelle del cilindro realiza el retorno.

Otras aplicaciones frecuentes son:

• Activación y descarga de soplados de aire.
• Generación de señales neumáticas mediante pulsadores o finales de carrera.

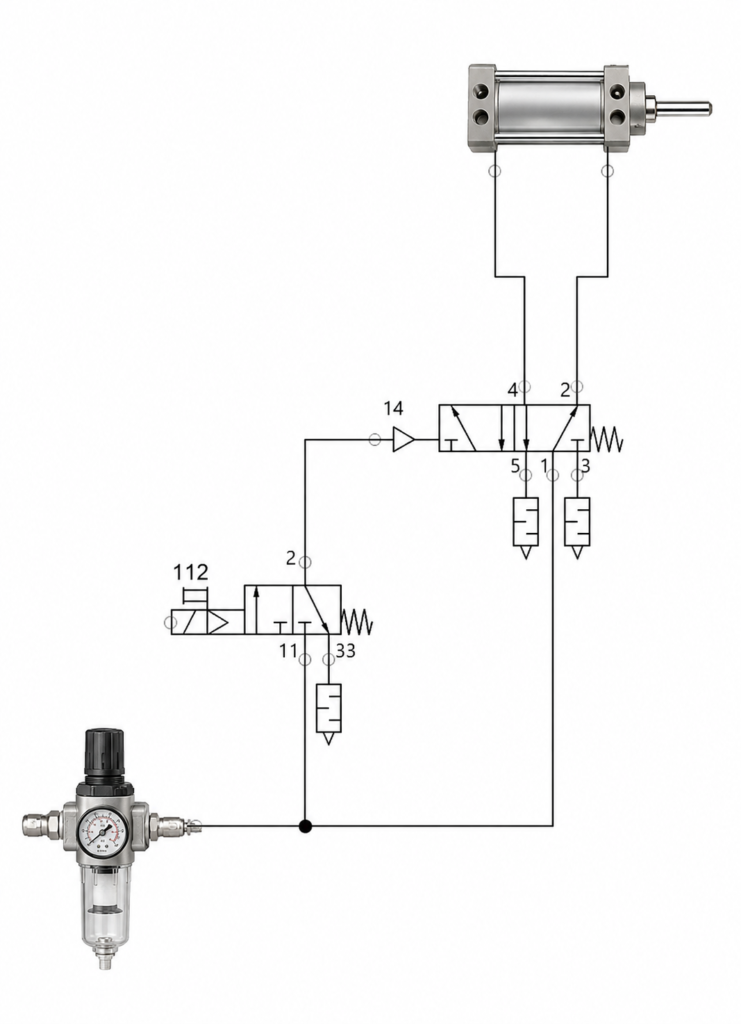

• Pilotaje de válvulas distribuidoras de mayor tamaño.
• Alimentación de generadores de vacío o eyectores.
• Descarga de pequeñas líneas o volúmenes neumáticos.
• Control de pinzas y actuadores de simple efecto.
• Aislamiento y despresurización de circuitos auxiliares.

Una sola válvula 3/2 no permite controlar de forma convencional las dos cámaras de un cilindro de doble efecto. Para esa aplicación normalmente se utiliza una válvula 5/2, 5/3 o dos válvulas 3/2 coordinadas.

Cómo leer las casillas del símbolo

El símbolo de una válvula 3/2 está formado por dos casillas contiguas. Cada casilla representa una de las dos posiciones internas que puede adoptar la válvula. No muestran dos válvulas diferentes ni el recorrido progresivo del aire: representan dos estados alternativos del mismo componente.

Para interpretar correctamente el símbolo, deben seguirse estos pasos:

1. Identificar la posición activa.
   En una válvula monoestable, la casilla situada junto al muelle representa normalmente la posición de reposo. La casilla situada junto al accionamiento manual, mecánico, neumático o eléctrico muestra el estado que adopta la válvula cuando recibe la orden.
2. Analizar una sola casilla cada vez.
   Las conexiones exteriores permanecen en la misma posición, pero el dibujo interno cambia. No deben combinarse las líneas de ambas casillas.
3. Seguir las líneas internas.
   Una línea que une dos vías indica que estas quedan comunicadas en esa posición. Si aparece una flecha, muestra el sentido previsto de circulación del aire.
4. Localizar las vías bloqueadas.
   Una línea terminada en forma de T indica que esa vía permanece cerrada y el aire no puede circular a través de ella.

En una válvula 3/2 normalmente cerrada, la casilla de reposo suele mostrar la vía 1 bloqueada y la comunicación entre la salida 2 y el escape 3. En la posición accionada, el símbolo muestra la comunicación entre 1 y 2, mientras que el escape 3 queda bloqueado.

En una válvula biestable no existe una posición de reposo impuesta por un muelle. Cada casilla representa uno de los dos estados estables y la válvula permanece en la última posición seleccionada hasta recibir la orden contraria, en el caso de las 3/2 suelen ser monoestables salvo en accionamientos manuales.

El error más frecuente es intentar leer las dos casillas simultáneamente. Para evitarlo, conviene preguntarse primero qué accionamiento está actuando y analizar únicamente la casilla correspondiente a ese estado.

Cómo identificar alimentación, salida y escape

La posición física de los racores no permite identificarlos con seguridad. Dependiendo del fabricante y del diseño de la válvula, la alimentación puede encontrarse en un lateral, en la base o incluso en una placa de montaje. La comprobación debe realizarse mediante:

1. La numeración grabada en el cuerpo.
2. El símbolo neumático impreso en la válvula.
3. La ficha técnica del fabricante.

Conectar la alimentación y el escape al revés puede provocar fugas continuas, falta de caudal o una conmutación incorrecta. Algunas válvulas admiten circulación reversible, pero no debe darse por hecho, especialmente en modelos de asiento o servopilotados.

Si aparecen otras numeraciones, como conexiones de pilotaje o escapes auxiliares, deben consultarse en el esquema del fabricante. Estas conexiones forman parte del sistema de mando de la válvula y no sustituyen a las tres vías principales 1, 2 y 3.

Válvula 3/2 normalmente cerrada y normalmente abierta

Los términos normalmente cerrada — NC y normalmente abierta — NA describen la comunicación interna de la válvula cuando no recibe ninguna orden de accionamiento.

“Normalmente” significa estado de reposo, no la situación más frecuente durante el funcionamiento de la máquina. Tampoco debe confundirse con monoestable o biestable: NC/NA indica cómo están comunicadas las vías, mientras que monoestable/biestable describe cómo mantiene o recupera sus posiciones.

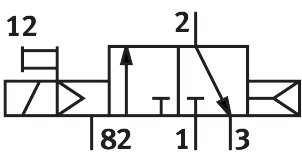

Válvula 3/2 normalmente cerrada — NC

En una válvula 3/2 normalmente cerrada, el paso entre la alimentación y la salida permanece cerrado en reposo:

• En reposo: la vía 1 está bloqueada y la salida 2 comunica con el escape 3.
• Accionada: la alimentación 1 comunica con la salida 2 y el escape 3 queda bloqueado.

Si controla un cilindro de simple efecto con retorno por muelle, el cilindro permanece normalmente recogido. Al accionar la válvula, recibe aire y avanza; al retirar la señal, la cámara se descarga y el muelle provoca el retorno.

Es la configuración habitual cuando se necesita:

• Activar un cilindro únicamente mientras exista una señal.
• Detener un soplado al retirar la orden.
• Desactivar un generador de vacío en reposo.
• Descargar automáticamente una línea al desaparecer la señal.
• Evitar consumo de aire durante los periodos de inactividad.

En una electroválvula NC monoestable, la pérdida de alimentación eléctrica hace que la válvula regrese a reposo y descargue la salida. Esto no convierte automáticamente la aplicación en segura: también deben analizarse la carga, la presión residual y los riesgos del movimiento de retorno.

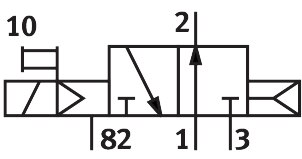

Válvula 3/2 normalmente abierta — NA

En una válvula 3/2 normalmente abierta, la alimentación permanece comunicada con la salida mientras la válvula está en reposo:

• En reposo: la alimentación 1 comunica con la salida 2 y el escape 3 queda bloqueado.
• Accionada: la vía 1 queda bloqueada y la salida 2 comunica con el escape 3.

Con un cilindro de simple efecto convencional, esta configuración mantiene el cilindro extendido mientras no exista señal. Al accionar la válvula, la cámara se descarga y el muelle realiza el retorno.

Puede utilizarse cuando se necesita:

• Mantener presurizado un actuador sin activar continuamente una bobina.
• Obtener un funcionamiento inverso al de una válvula NC.
• Descargar un actuador o una línea cuando aparece una señal.
• Mantener una función activa durante el estado normal del sistema.

Una válvula NA no mantiene la presión si desaparece el suministro general de aire. Por tanto, no debe confundirse la pérdida de señal eléctrica con la pérdida de presión neumática: son situaciones diferentes y pueden producir comportamientos distintos.

Tabla comparativa NC frente a NA

Criterio	Válvula 3/2 NC	Válvula 3/2 NA
Comunicación en reposo	1 bloqueada; 2 comunica con 3	1 comunica con 2; 3 bloqueada
Salida en reposo	Descargada	Presurizada
Salida al accionar	Presurizada	Descargada
Cilindro simple efecto convencional	Recogido en reposo	Extendido en reposo
Comportamiento al perder la señal en una monoestable	Descarga la salida	Alimenta la salida
Soplado de aire	Se detiene sin señal	Permanece activo sin señal
Consumo en reposo	Normalmente nulo	Puede existir si la aplicación consume aire
Aplicación habitual	Activar una función mediante una orden	Desactivar o descargar una función mediante una orden

La elección debe realizarse preguntando primero: ¿qué debe ocurrir en la salida cuando desaparece la señal de mando? La respuesta determina si la aplicación necesita una válvula normalmente cerrada o normalmente abierta.

Válvula 3/2 monoestable o biestable

Los términos monoestable y biestable indican cuántas posiciones puede mantener la válvula sin necesidad de conservar una señal de accionamiento.

Esta característica es independiente de que la válvula sea normalmente cerrada o normalmente abierta:

• NC o NA: describe cómo están comunicadas las vías en el estado de referencia.
• Monoestable o biestable: describe si la válvula vuelve automáticamente a una posición o mantiene la última posición seleccionada.

Válvula con retorno por muelle

Una válvula 3/2 monoestable tiene una sola posición estable. Cuando recibe una orden manual, mecánica, neumática o eléctrica, conmuta a la segunda posición. Al desaparecer esa orden, un muelle interno la devuelve automáticamente a su posición de reposo.

En el símbolo neumático, el muelle se representa mediante una línea en zigzag situada en uno de los lados. La casilla próxima al muelle indica normalmente las comunicaciones internas en reposo.

Una válvula 3/2 NC monoestable funciona de esta manera:

• Sin señal, bloquea la alimentación y comunica la salida con el escape.
• Con señal, comunica la alimentación con la salida.
• Al retirar la señal, el muelle devuelve la válvula a reposo y descarga la salida.

En una válvula 3/2 NA monoestable, el mecanismo es el mismo, pero las comunicaciones están invertidas: la salida permanece alimentada en reposo y se descarga cuando se acciona la válvula.

La configuración monoestable es habitual cuando se necesita que el circuito recupere automáticamente un estado definido al desaparecer la orden.

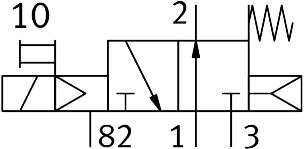

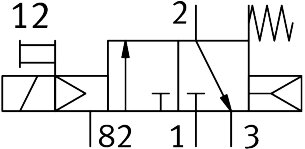

Válvula 3/2 biestable

Una válvula 3/2 biestable dispone de dos posiciones estables. Una orden conmuta la válvula hacia una posición y otra orden la desplaza hacia la posición contraria.

Cuando desaparece la señal, la válvula no regresa automáticamente. Su mecanismo interno permanece en la última posición seleccionada hasta recibir la orden opuesta. Por este motivo, también se habla de una válvula con memoria.

En una electroválvula biestable suelen utilizarse dos bobinas. En una válvula de accionamiento neumático pueden existir dos pilotajes, uno para cada sentido de conmutación. Generalmente basta con enviar un impulso a uno de los accionamientos; no es necesario mantener continuamente la señal.

Esta configuración resulta útil cuando se necesita:

• Mantener la última orden sin alimentar permanentemente una bobina.
• Reducir el consumo eléctrico del accionamiento.
• Conservar el estado de conmutación ante una interrupción de la señal.
• Controlar una función mediante dos impulsos independientes.

Antes de utilizarla debe comprobarse qué posición adopta durante la puesta en marcha. Si se desconoce el último estado de la válvula, el comportamiento inicial del circuito puede no ser el esperado.

Qué sucede cuando desaparece la señal

El comportamiento depende de la estabilidad de la válvula:

Situación	Válvula monoestable	Válvula biestable
Desaparece la señal de mando	Regresa a reposo mediante el muelle	Mantiene la última posición
Se envía un impulso breve	Conmuta mientras dura la orden	Conmuta y conserva la nueva posición
Vuelve la alimentación eléctrica	Permanece o vuelve a reposo	Puede conservar la posición anterior
Desaparece la presión neumática	Pierde la capacidad de alimentar la salida	Mantiene mecánicamente la posición, pero no la presión de trabajo

Mantener la posición de la válvula no significa mantener la presión en el actuador. Si desaparece el suministro de aire, existen fugas o la salida queda comunicada con el escape, la presión puede caer aunque una válvula biestable conserve internamente su última posición.

Por tanto, antes de elegir entre monoestable y biestable deben analizarse por separado tres situaciones:

1. Pérdida de la señal eléctrica o neumática.
2. Pérdida del suministro general de aire.
3. Recuperación de la energía después de una parada.

La opción correcta no depende solo del funcionamiento durante la producción, sino del estado que debe adoptar la máquina ante cada una de estas situaciones.

Tipos de accionamiento de una válvula 3/2

El accionamiento es el mecanismo que provoca el cambio de posición de la válvula. Puede ser manual, mecánico, eléctrico o neumático.

El tipo de accionamiento no determina por sí solo si la válvula es NC, NA, monoestable o biestable. Estas características deben comprobarse por separado en el símbolo y en la ficha técnica.

Accionamiento manual

Una válvula 3/2 de accionamiento manual conmuta mediante la intervención directa de una persona. Los mecanismos más habituales son:

• Pulsador.
• Palanca.
• Selector giratorio.
• Pedal.
• Tirador.

El accionamiento puede ser momentáneo, con retorno automático al soltarlo, o mantenido mediante un enclavamiento. En el primer caso, la válvula suele regresar mediante un muelle; en el segundo, conserva la posición hasta que el operador vuelva a actuar sobre el mando.

Estas válvulas se utilizan habitualmente para:

• Realizar pruebas y ajustes.
• Accionar manualmente cilindros de simple efecto.
• Activar soplados puntuales.
• Generar órdenes dentro de un circuito neumático.
• Ejecutar funciones auxiliares de una máquina.

Al seleccionarlas debe comprobarse si el mando es momentáneo o mantenido. Dos válvulas con el mismo pulsador pueden producir comportamientos diferentes si una retorna por muelle y la otra queda enclavada.

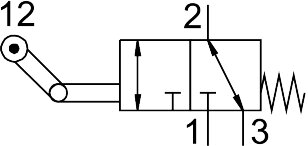

Accionamiento mecánico

En una válvula 3/2 de accionamiento mecánico, la conmutación se produce por el contacto físico con una pieza móvil de la máquina.

Los accionamientos más utilizados son:

• Émbolo o palpador.
• Rodillo.
• Palanca con rodillo.
• Palanca articulada.
• Accionamiento unidireccional.

Una aplicación frecuente consiste en utilizarla como final de carrera neumático. Cuando una leva, cilindro o elemento móvil presiona el mecanismo, la válvula genera o elimina una señal de aire que puede pilotar otra válvula.

Para conseguir un funcionamiento fiable deben revisarse:

• Dirección de aproximación de la pieza.
• Carrera necesaria para conmutar.
• Sobrecarrera admisible.
• Fuerza de accionamiento.
• Velocidad del elemento móvil.
• Posibles desalineaciones.
• Desgaste del rodillo o palpador.

Un error habitual es utilizar el actuador mecánico como tope físico de la máquina. La pieza debe accionar la válvula sin transmitirle impactos ni esfuerzos superiores a los permitidos.

Accionamiento eléctrico o electroválvula

Una electroválvula 3/2 utiliza una bobina para transformar una señal eléctrica en un cambio de posición neumático. Es la opción habitual cuando la orden procede de un PLC, relé, sensor o sistema de control.

El accionamiento puede ser:

• Directo: la bobina desplaza directamente el elemento de cierre. Puede funcionar desde presiones bajas o incluso desde 0 bar, según el modelo. Tienen una respuesta más rápida y por ello se utilizan habitualmente en aplicaciones especiales con requisitos de alta velocidad de respuesta.
• Servopilotado: la bobina controla un pequeño pilotaje y la presión del aire realiza la conmutación principal, es la opción más utilizada actualmente. Normalmente necesita una presión mínima de funcionamiento.

Antes de seleccionar una electroválvula deben comprobarse:

• Tensión de la bobina, por ejemplo 24 V DC o 230 V AC.
• Potencia eléctrica y consumo.
• Tipo de conector.
• Grado de protección IP frente a polvo y agua.
• Tiempo de respuesta.
• Frecuencia máxima de conmutación.
• Funcionamiento continuo admisible.
• Presión mínima y máxima.
• Existencia y tipo de accionamiento manual auxiliar.

Que la bobina reciba tensión o produzca un clic no demuestra que el aire esté llegando a la salida. La válvula puede no conmutar correctamente por falta de presión de pilotaje, suciedad, bloqueo interno, conexiones invertidas o una bobina incompatible.

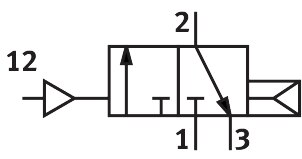

Accionamiento neumático

Una válvula 3/2 de accionamiento neumático conmuta cuando recibe una señal de presión en su conexión de pilotaje.

Se utiliza en circuitos donde las órdenes también se generan neumáticamente, por ejemplo mediante:

• Pulsadores 3/2.
• Finales de carrera neumáticos.
• Presostatos neumáticos.
• Temporizadores.
• Otras válvulas distribuidoras.

Este accionamiento permite controlar una válvula a distancia sin instalar una bobina eléctrica en el punto de uso. También resulta útil para construir secuencias y funciones lógicas completamente neumáticas.

Los aspectos principales que deben comprobarse son:

• Presión mínima necesaria en el pilotaje.
• Volumen y longitud del tubo de mando.
• Tiempo de respuesta.
• Capacidad de descarga de la señal.
• Pilotaje interno o externo.
• Comportamiento al desaparecer la presión de mando.

Una línea de pilotaje demasiado larga o con un diámetro insuficiente puede retrasar la conmutación. También puede ocurrir que la válvula reciba presión suficiente para comenzar a moverse, pero no para completar el cambio de posición de forma fiable.

La elección del accionamiento debe considerar quién genera la orden, la frecuencia de uso, el tiempo de respuesta necesario, las condiciones ambientales y el comportamiento requerido cuando desaparece la señal.

Aplicaciones de las válvulas neumáticas 3/2

Las válvulas neumáticas 3/2 se utilizan cuando es necesario alimentar una línea de aire y descargarla posteriormente mediante una única salida. Esta función resulta especialmente útil para controlar actuadores de simple efecto, realizar operaciones de soplado o generar señales neumáticas.

Aunque su funcionamiento es sencillo, la elección entre una válvula normalmente cerrada o abierta y entre una versión monoestable o biestable determina cómo responderá la instalación cuando desaparezca la señal de accionamiento.

Control de cilindros de simple efecto

Una de las aplicaciones más habituales es el control de un cilindro neumático de simple efecto. Este tipo de cilindro tiene una única conexión de aire y normalmente incorpora un muelle interno que provoca el retorno del vástago.

Cuando la válvula 3/2 comunica la alimentación con la salida, el aire entra en el cilindro y desplaza el pistón. Al cambiar de posición, la válvula corta la alimentación y conecta la cámara del cilindro con el escape. El aire sale y el muelle devuelve el vástago a su posición inicial.

Esta solución se utiliza en operaciones como expulsión de piezas, topes, sujeción, marcaje, separación de productos o accionamiento de pequeñas compuertas.

Soplado y limpieza

Una válvula 3/2 también puede controlar una boquilla de soplado. En la posición de trabajo, permite el paso del aire hacia la boquilla; cuando desaparece la señal, interrumpe el suministro y descarga el aire que queda entre la válvula y la salida.

Se emplea para:

• Limpiar restos de mecanizado.
• Secar piezas.
• Separar productos.
• Expulsar componentes.
• Refrigerar zonas concretas.
• Crear impulsos breves de aire.

Para reducir el consumo, conviene adaptar el diámetro de la boquilla, la presión y la duración del soplado a las necesidades reales de la aplicación.

si quieres calcular el caudal de soplado con un tubo neumático lo puedes revisar en nuestro artículo y calculadora de caudal:

Diámetro tubo neumático: guía y calculadora de caudal

Generación de señales neumáticas

Las válvulas 3/2 con accionamiento mecánico o manual pueden utilizarse como elementos generadores de señales dentro de un circuito neumático.

Por ejemplo, un final de carrera neumático 3/2 puede detectar que un cilindro ha alcanzado una determinada posición. Al ser accionado, envía una señal de presión hacia otra válvula pilotada o hacia un elemento lógico neumático.

Este tipo de control es habitual en máquinas que funcionan sin PLC o en zonas donde se desea evitar la instalación de componentes eléctricos.

Pilotaje de otras válvulas

Una válvula 3/2 de pequeño caudal puede utilizarse para pilotar una válvula principal de mayor tamaño. En este caso, la 3/2 no alimenta directamente el actuador, sino que envía o descarga la presión de pilotaje que provoca la conmutación de otra válvula.

Esta configuración permite controlar caudales elevados utilizando una señal neumática o eléctrica de baja potencia.

Descarga de una línea neumática

Dependiendo de su conexión y diseño, una válvula 3/2 puede utilizarse para aislar una zona del circuito y descargar el aire contenido aguas abajo.

No obstante, una válvula 3/2 convencional no debe considerarse automáticamente un elemento de seguridad. Si la función está relacionada con la protección de personas, deben emplearse componentes adecuados para la categoría de seguridad requerida y realizarse la correspondiente evaluación de riesgos.

Control de vacío

Algunas válvulas 3/2 también se utilizan en sistemas de vacío para comunicar una ventosa con un generador de vacío o con la atmósfera.

Una posición puede conectar la ventosa con el generador, mientras que la otra permite romper el vacío. En ciertas aplicaciones se introduce además un pequeño impulso de aire para acelerar la liberación de la pieza.

Antes de utilizar una válvula 3/2 en vacío debe comprobarse que el fabricante autoriza ese funcionamiento, ya que no todas las válvulas están diseñadas para trabajar con presiones inferiores a la atmosférica.

Cómo conectar una válvula 3/2 a un cilindro de simple efecto

La conexión básica requiere identificar correctamente la alimentación, la salida de trabajo y el escape. Una conexión equivocada puede impedir el funcionamiento, provocar una fuga continua o dañar internamente determinados modelos de válvula.

Identificación de las conexiones

En la numeración normalizada utilizada habitualmente en neumática:

• 1 o P: alimentación de aire comprimido.
• 2 o A: salida hacia el cilindro.
• 3 o R: escape.

La conexión 1 recibe el aire procedente de la unidad de mantenimiento o de la red. La conexión 2 se une a la única entrada del cilindro de simple efecto. La conexión 3 permite evacuar el aire de la cámara cuando el cilindro debe retornar.

Aunque esta numeración es habitual, siempre debe comprobarse el símbolo y la ficha técnica del fabricante.

Conexión de la alimentación

La tubería procedente de la red de aire debe conectarse al puerto 1 de la válvula. La presión suministrada debe encontrarse dentro del rango indicado por el fabricante.

Si la válvula es servopilotada, también debe respetarse su presión mínima de funcionamiento. Una válvula de este tipo puede no conmutar correctamente aunque la bobina reciba tensión si la presión disponible es insuficiente.

Conexión del cilindro

La conexión neumática del cilindro de simple efecto debe unirse al puerto 2 de la válvula.

El diámetro y la longitud del tubo influyen en la velocidad del movimiento. Un tubo demasiado estrecho o excesivamente largo puede limitar tanto la entrada como la evacuación del aire y provocar un avance o retorno lento, los tubos y racores deben dimensionarse acorde a los caudales de la válvula seleccionada.

Conexión del escape

El puerto 3 debe quedar libre para que el aire pueda salir cuando la válvula cambia a la posición de descarga. Puede instalarse un silenciador para reducir el ruido, siempre que tenga suficiente capacidad de paso.

No debe colocarse un tapón en el escape. Si se bloquea esta conexión, el aire queda atrapado en el cilindro y el muelle no puede provocar el retorno del vástago.

Un silenciador sucio también puede generar contrapresión y producir el mismo síntoma.

Según la aplicación, en lugar de un silenciador también se puede colocar un racor para realizar la descarga en otro punto, esto es habitual en armarios de maniobra para no presurizar el armario.

Funcionamiento del conjunto

En una válvula 3/2 normalmente cerrada y monoestable, el ciclo habitual es el siguiente:

1. Sin señal, la alimentación 1 está cerrada y la salida 2 está comunicada con el escape 3.
2. El cilindro permanece retraído por la fuerza de su muelle.
3. Al accionar la válvula, se conecta la alimentación 1 con la salida 2.
4. El aire entra en el cilindro y el vástago avanza.
5. Al retirar la señal, el muelle de la válvula la devuelve a reposo.
6. La salida 2 vuelve a conectarse con el escape 3.
7. El aire abandona la cámara y el muelle del cilindro retrae el vástago.

Debe distinguirse el muelle de retorno de la válvula del muelle incorporado en el cilindro: son elementos diferentes y cumplen funciones distintas.

Cómo elegir una válvula 3/2 según el comportamiento necesario

La selección no debe comenzar por el tamaño de la rosca o por la tensión de la bobina. Primero hay que definir cómo debe comportarse la aplicación en funcionamiento normal y qué debe suceder cuando desaparece una señal, se corta la alimentación eléctrica o se pierde la presión neumática.

Qué debe ocurrir al quitar la señal

La primera cuestión es determinar la posición que debe adoptar la válvula cuando deja de recibir la señal de mando.

Con una válvula monoestable, el muelle la devuelve automáticamente a su posición de reposo. En una válvula biestable, la corredera permanece en la última posición alcanzada hasta que recibe la señal contraria.

En el control habitual de un cilindro de simple efecto interesa que, al quitar la señal eléctrica, la válvula descargue la cámara y permita el retorno del cilindro. Para esta función suele emplearse una válvula 3/2 normalmente cerrada y monoestable.

Qué debe ocurrir si se pierde la presión

La pérdida de presión no produce siempre un movimiento definido. Un cilindro puede regresar por su muelle, permanecer detenido por rozamiento o desplazarse por la acción de una carga externa.

Por tanto, no basta con seleccionar una válvula NC o NA. Debe analizarse el comportamiento completo del actuador, la carga, la orientación, el volumen de aire atrapado y la posibilidad de que existan movimientos por gravedad.

Si un movimiento inesperado puede crear un riesgo, debe realizarse una evaluación específica y utilizar soluciones de seguridad apropiadas.

NC o NA

Una válvula 3/2 normalmente cerrada —NC— bloquea la alimentación en reposo y normalmente comunica la salida con el escape. Cuando se acciona, permite el paso de aire hacia la salida.

Es la elección más habitual para cilindros de simple efecto, soplado bajo demanda y señales neumáticas que solo deben estar presurizadas durante el accionamiento.

Una válvula 3/2 normalmente abierta —NA— comunica la alimentación con la salida en reposo. Al accionarla, interrumpe esa alimentación y normalmente descarga la salida.

Puede utilizarse cuando una línea debe permanecer presurizada mientras no exista señal o cuando la actuación debe provocar la descarga del circuito.

NC y NA describen la comunicación interna de la válvula en su posición normal. No indican si la válvula es monoestable o biestable.

Caudal, presión y tamaño de conexión

El caudal nominal debe ser suficiente para llenar y vaciar el volumen conectado a la velocidad requerida. Elegir la válvula únicamente por la rosca puede llevar a errores, ya que dos válvulas con la misma conexión pueden tener capacidades de caudal muy diferentes.

Para seleccionar correctamente deben considerarse:

• Volumen del cilindro o de la línea.
• Tiempo disponible para presurizar o descargar.
• Presión de alimentación.
• Diámetro y longitud del tubo.
• Número y características de los racores.
• Caudal del regulador y del resto de componentes.
• Contrapresión generada por el silenciador.

La presión máxima de la válvula debe ser superior a la presión real de la instalación. También deben comprobarse la presión mínima de trabajo y las condiciones admitidas en el escape.

Tensión, protección y entorno

En una electroválvula debe seleccionarse una tensión compatible con el sistema de control, por ejemplo 24 V CC o 230 V CA. También conviene revisar:

• Potencia consumida por la bobina.
• Corriente de arranque y mantenimiento, si corresponde.
• Tipo de conector.
• Protección frente a sobretensiones.
• Grado de protección IP.
• Temperatura ambiente.
• Resistencia a polvo, agua o agentes químicos.
• Certificaciones necesarias para zonas especiales.

El grado de protección indicado solo se alcanza cuando el conector, la junta y el cableado están montados correctamente.

Tres casos prácticos con válvulas 3/2

Cilindro de simple efecto con electroválvula NC

Una electroválvula 3/2 NC y monoestable controla un expulsor neumático. El puerto 1 recibe aire comprimido, el puerto 2 se conecta al cilindro y el puerto 3 incorpora un silenciador.

Cuando el PLC activa la bobina, la válvula comunica 1 con 2 y el cilindro avanza. Al desactivar la salida eléctrica, el muelle devuelve la válvula a reposo, se comunica 2 con 3 y el cilindro retorna por su muelle interno.

Esta configuración evita mantener el cilindro extendido cuando desaparece la señal eléctrica, siempre que ninguna carga o avería impida su retorno.

Soplado con descarga automática de la línea

Una válvula 3/2 NC alimenta una boquilla utilizada para expulsar una pieza. El aire solo circula mientras la válvula está accionada.

Cuando termina la señal, la alimentación queda bloqueada y la tubería situada después de la válvula se comunica con el escape. De este modo, la línea no permanece presurizada entre ciclos.

Si se necesita un soplado muy breve y repetitivo, deben comprobarse la frecuencia máxima de conmutación, el tiempo de respuesta y la capacidad de caudal de la válvula.

Final de carrera 3/2 utilizado como señal neumática

Un cilindro acciona mecánicamente un final de carrera neumático 3/2 al llegar al final de su recorrido. La válvula envía entonces una señal de pilotaje hacia otra distribuidora, iniciando el siguiente movimiento de la secuencia.

Cuando el cilindro abandona la posición, el final de carrera deja de estar accionado y descarga la línea de señal.

En esta aplicación son importantes la posición del rodillo o palpador, el sentido de ataque permitido, la repetibilidad mecánica y la ausencia de esfuerzos laterales excesivos.

Diagnóstico de problemas en válvulas 3/2

El cilindro no avanza

Las causas más frecuentes son:

• Falta de presión en la conexión 1.
• Alimentación y escape conectados al revés.
• Bobina sin tensión o con tensión incorrecta.
• Conector mal cableado.
• Presión inferior a la mínima requerida por una válvula servopilotada.
• Regulador cerrado o caudal insuficiente.
• Tubo doblado u obstruido.
• Válvula o cilindro bloqueados.
• Fuerza del cilindro insuficiente para mover la carga.

La comprobación debe comenzar midiendo la presión antes de la válvula y verificando si aparece presión en la salida cuando se acciona.

El cilindro no retorna

Si el cilindro avanza, pero no regresa, debe revisarse:

• Escape 3 bloqueado.
• Silenciador sucio.
• Tubo de salida estrangulado.
• Válvula que no vuelve a reposo.
• Presencia permanente de señal eléctrica o neumática.
• Muelle del cilindro dañado o insuficiente.
• Carga externa que impide el retorno.
• Rozamiento o desalineación mecánica.

También puede quedar presión atrapada si se ha instalado un antirretorno o un regulador de caudal en un sentido incorrecto.

La válvula pierde aire continuamente por el escape

Una salida continua de aire por el escape puede deberse a:

• Conexiones 1 y 3 intercambiadas.
• Suciedad en el asiento.
• Juntas desgastadas.
• Corredera dañada.
• Presión fuera del rango permitido.
• Contrapresión no admitida.

La bobina conmuta, pero no sale aire

Escuchar el clic de la bobina no confirma que el paso principal haya cambiado. Puede existir:

• Presión insuficiente para el pilotaje.
• Pilotaje externo sin alimentar.
• Núcleo del solenoide bloqueado.
• Accionamiento manual en una posición incorrecta.
• Racor o tubo obstruido.
• Escape o alimentación mal conectados.
• Avería interna de la válvula.

Debe verificarse primero el rango de presión y después medir la presión directamente en los puertos de entrada y salida.

El cilindro se mueve demasiado lento

La velocidad puede estar limitada por:

• Caudal insuficiente de la válvula.
• Tubo demasiado estrecho o largo.
• Racores con paso interior reducido.
• Regulador de caudal demasiado cerrado.
• Silenciador saturado.
• Presión dinámica baja.
• Fugas.
• Carga excesiva.
• Lubricación o alineación deficientes.

La presión estática puede parecer correcta mientras la máquina está parada y caer durante el movimiento. Por eso conviene medirla mientras el cilindro está funcionando.

Cómo leer la ficha técnica de una válvula 3/2

Función de la válvula

La ficha debe indicar claramente que se trata de una válvula 3/2 y especificar su posición normal: NC o NA. El símbolo neumático permite comprobar qué conexiones están comunicadas y cuáles permanecen bloqueadas en cada posición.

También debe indicarse si la válvula es monoestable o biestable y qué tipo de retorno incorpora.

Accionamiento directo o servopilotado

Este dato permite saber cómo se produce la conmutación y si la válvula necesita una presión mínima.

En algunos modelos aparece además la opción de pilotaje interno o externo. El pilotaje externo puede ser necesario cuando la presión del fluido principal es demasiado baja, cuando existe vacío ,cuando la presión varía fuera del rango admitido por el pilotaje interno o por temas de seguridad.

Presión mínima y máxima

El rango de presión establece los límites en los que el fabricante garantiza el funcionamiento.

No debe confundirse la presión máxima de trabajo con la presión de prueba. Tampoco debe ignorarse la presión mínima de una válvula servopilotada.

Si se utiliza vacío, contrapresión o presión en el escape, la ficha debe autorizar expresamente esas condiciones.

Caudal nominal

El caudal puede expresarse en l/min, Nl/min, Cv, Kv. Para comparar dos válvulas es necesario utilizar magnitudes equivalentes y comprobar las condiciones con las que se ha realizado la medición.

Un caudal nominal elevado no garantiza por sí solo un movimiento rápido si el resto de la instalación —tubo, racores, reguladores o silenciadores— crea una restricción mayor.

Sentido de circulación

No todas las válvulas admiten circulación en ambos sentidos. Algunas están diseñadas para que la alimentación entre únicamente por el puerto 1 y pueden presentar fugas o fallos de conmutación si se conectan al revés.

La posibilidad de aplicar presión por el escape o utilizar la válvula de forma reversible debe confirmarse en la documentación del fabricante.

Datos eléctricos y protección

La ficha eléctrica debe incluir:

• Tensión nominal.
• Tolerancia de tensión.
• Potencia de la bobina.
• Tipo de corriente.
• Tiempo de conexión permitido.
• Tipo de conector.
• Protección frente a sobretensiones.
• Grado de protección IP.
• Tiempo de respuesta.

También conviene comprobar si el conector incorpora LED, diodo, varistor u otro circuito de protección, especialmente cuando la bobina será controlada directamente desde una salida de PLC.

Errores que encuentro habitualmente en instalaciones

Uno de los errores más frecuentes es elegir una válvula por el tamaño de la conexión sin comprobar su caudal real. Una rosca G1/4 no garantiza por sí sola que la válvula pueda proporcionar el caudal necesario.

También es habitual confundir una válvula normalmente cerrada con una válvula monoestable. NC define las comunicaciones internas en la posición normal; monoestable indica que la válvula regresa automáticamente a una posición cuando desaparece la señal.

Otros errores habituales son:

• Conectar la alimentación en el escape.
• Bloquear el puerto 3 con un tapón.
• Bloquear escapes o alimentaciones de los pilotajes
• Instalar un silenciador demasiado restrictivo.
• Utilizar una válvula servopilotada por debajo de su presión mínima.
• No comprobar el comportamiento al perder la señal.
• Sobredimensionar la presión para compensar un problema de caudal.
• Utilizar tubos o racores con un diámetro interior insuficiente.
• Montar la válvula en un ambiente incompatible con sus materiales.
• Considerar una válvula convencional como componente de seguridad sin validación.
• No revisar si la válvula admite contrapresión o circulación inversa.

Una selección correcta debe considerar conjuntamente función, estado de reposo, tipo de accionamiento, presión, caudal, conexiones, entorno y comportamiento ante fallos.

Tabla de selección rápida

Necesidad de la aplicación	Configuración orientativa	Aspectos que deben comprobarse
Controlar un cilindro de simple efecto que debe retornar al quitar la señal	3/2 NC monoestable	Caudal, escape libre y fuerza del muelle del cilindro
Mantener una línea presurizada en ausencia de señal	3/2 NA	Comportamiento de la máquina al cortar la señal
Mantener la última posición de la válvula	3/2 biestable	Estado después de un corte y restablecimiento
Trabajar desde una presión muy baja	Accionamiento directo	Rango de presión y caudal disponible
Controlar un caudal mayor con una bobina pequeña	Servopilotada	Presión mínima de pilotaje
Generar una señal neumática de posición	3/2 mecánica	Tipo de palpador, sentido de ataque y repetibilidad
Realizar soplados intermitentes	3/2 NC	Frecuencia, caudal, presión y consumo
Descargar una línea al retirar la señal	3/2 NC con salida comunicada al escape en reposo	Capacidad de descarga y posible contrapresión
Trabajar en vacío	Válvula diseñada para vacío, pilotaje externo o directo.	Estanqueidad, rango de presión y sentido de circulación
Instalar en zonas húmedas o con polvo	Electroválvula con protección adecuada	IP real del conjunto, conector y cableado

La tabla sirve como orientación inicial. La selección definitiva debe validarse con los datos técnicos del fabricante y las condiciones reales de la instalación.

Conclusión

Una válvula neumática 3/2 tiene tres vías y dos posiciones. Su función principal consiste en alimentar una salida y permitir posteriormente su descarga, por lo que resulta especialmente adecuada para cilindros de simple efecto, operaciones de soplado, señales neumáticas y pilotaje de otras válvulas.

Para elegirla correctamente no basta con conocer el tamaño de la rosca. Hay que determinar qué debe suceder en reposo, al retirar la señal y al perder la presión. Después deben comprobarse el carácter NC o NA, el funcionamiento monoestable o biestable, el tipo de accionamiento, el rango de presión, el caudal, la tensión eléctrica y las condiciones ambientales.

La interpretación del símbolo y de la ficha técnica permite evitar errores como bloquear el escape, invertir las conexiones o utilizar una válvula servopilotada sin presión suficiente. Cuando la aplicación pueda afectar a la seguridad de las personas, la válvula debe formar parte de una solución diseñada y validada específicamente para esa función.
