Una unidad de mantenimiento neumática es el conjunto de componentes encargado de preparar el aire comprimido antes de que llegue a válvulas, cilindros, actuadores o herramientas neumáticas.
Su función principal es entregar aire comprimido con la calidad, presión y caudal adecuados para que la instalación trabaje de forma fiable.

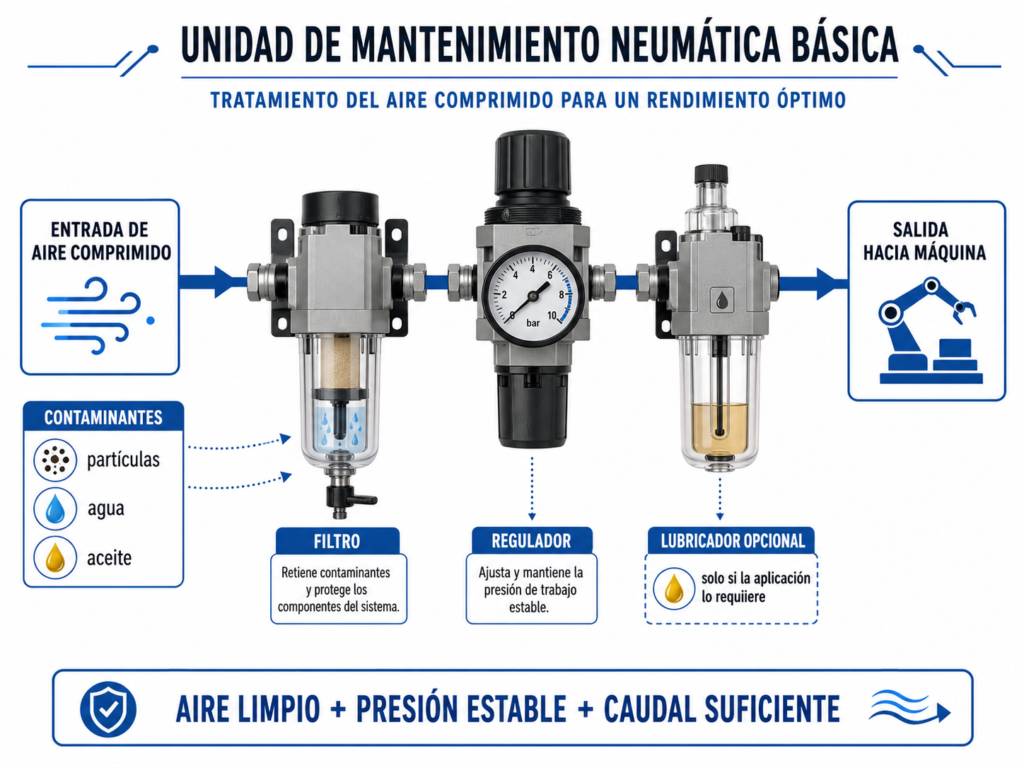

En su versión más conocida, una unidad de mantenimiento está formada por tres elementos:
- Filtro
- Regulador de presión
- Lubricador
A este conjunto también se le suele llamar FRL, por filtro, regulador y lubricador.
Pero no siempre es necesario montar los tres elementos. En muchas instalaciones industriales actuales, el lubricador ya no se utiliza salvo aplicaciones concretas para componentes que lo requieren.
En esta guía verás qué lleva una unidad de mantenimiento neumática, para qué sirve cada componente, cuándo usar lubricador y qué errores evitar al seleccionarla.
Índice
- Qué es una unidad de mantenimiento neumática
- Para qué sirve la preparación del aire comprimido
- Calculadora de caudal para dimensionar una unidad de mantenimiento
- Qué componentes lleva una unidad de mantenimiento
- Filtro neumático: qué hace y por qué es importante
- Regulador de presión: para qué sirve
- Lubricador neumático: cuándo usarlo y cuándo evitarlo
- Filtro-regulador: la solución más habitual
- Otros elementos que puede incluir una unidad de mantenimiento
- Cómo elegir una unidad de mantenimiento neumática
- Errores comunes
- Tabla rápida de componentes
- Checklist final
- Preguntas frecuentes
- Conclusión
Qué es una unidad de mantenimiento neumática
Una unidad de mantenimiento neumática es el conjunto de componentes encargado de preparar el aire comprimido antes de que llegue a válvulas, cilindros y otros actuadores. Normalmente integra filtración, regulación de presión y, cuando la aplicación lo requiere, lubricación, además de otras funciones adicionales y opcionales que describiremos en este artículo.
Su objetivo es que el aire llegue:
- Limpio
- Seco dentro de lo razonable para la aplicación
- Con la presión adecuada
- Con caudal suficiente
- Sin exceso de partículas, agua o aceite
- Con condiciones estables durante el ciclo de trabajo
El aire comprimido puede contener contaminantes que afectan al funcionamiento del sistema, como partículas sólidas, condensados de agua, restos de aceite o suciedad procedente de la red.
Si estos contaminantes llegan a los componentes neumáticos, pueden provocar desgaste, obstrucciones, corrosión, pérdida de rendimiento o averías.
Para qué sirve una unidad de mantenimiento neumática
Su función principal es suministrar aire comprimido con la calidad, presión y caudal adecuados para que el sistema neumático funcione de forma fiable y eficiente.
La preparación del aire comprimido tiene tres objetivos principales:
- Conseguir una calidad de aire adecuada.
- Mantener una presión de trabajo correcta.
- Garantizar suficiente caudal para la aplicación.
No basta con tener presión en la red.
Una máquina puede tener 6 bar disponibles y aun así funcionar mal si:
- El filtro está saturado.
- La unidad es demasiado pequeña.
- La presión cae durante el ciclo.
- El tubo de alimentación es insuficiente.
- Hay fugas.
- El caudal requerido por la máquina supera la capacidad de la unidad.
Por eso, una unidad de mantenimiento no debe elegirse solo por el tamaño de rosca. También hay que revisar caudal, nivel de filtrado, presión, tipo de aplicación y componentes instalados aguas abajo.
Calculadora de caudal para dimensionar una unidad de mantenimiento
Para seleccionar correctamente una unidad de mantenimiento no basta con fijarse en el tamaño de la conexión. El caudal debe ser suficiente para alimentar los actuadores de la aplicación sin generar una caída de presión excesiva.
Utiliza la siguiente calculadora para estimar el consumo medio, la demanda simultánea y el caudal mínimo recomendado de la unidad FRL.
Esta calculadora permite estimar el consumo medio de aire, la demanda instantánea y el caudal mínimo recomendado para dimensionar la unidad de mantenimiento.
Puedes añadir varios grupos de cilindros con distintos diámetros, carreras, frecuencias de trabajo y tuberías. La herramienta tiene en cuenta también el volumen de aire que se llena y descarga en las líneas entre la válvula y cada actuador.
Para obtener un resultado útil, introduce:
- tipo y cantidad de cilindros;
- diámetro del pistón y del vástago;
- carrera;
- ciclos por minuto;
- tiempo aproximado de carrera;
- longitud y diámetro interior de la tubería;
- presión de trabajo;
- simultaneidad de funcionamiento;
- margen de dimensionamiento.
Consejo: si no conoces con precisión qué actuadores pueden funcionar al mismo tiempo, utiliza una simultaneidad del 100 % como criterio conservador.
Calculadora de caudal para dimensionar una unidad de mantenimiento
Añade los distintos grupos de cilindros de la instalación para estimar el consumo total de aire y el caudal mínimo recomendado para dimensionar la unidad de mantenimiento.
1. Cilindros de la aplicación
Crea un grupo diferente cuando cambie el tipo de cilindro, diámetro, carrera, tubería, frecuencia de trabajo o velocidad.
2. Condiciones de trabajo
Cómo interpretar el resultado
La calculadora muestra tres valores diferentes que conviene no confundir.
Consumo medio total de la aplicación
Representa el aire consumido por los cilindros y las tuberías durante el funcionamiento normal, teniendo en cuenta los ciclos por minuto.
Demanda simultánea estimada
Representa el caudal que puede necesitar la instalación cuando varios actuadores demandan aire al mismo tiempo. Este valor depende especialmente de la velocidad de los movimientos y del factor de simultaneidad seleccionado.
Caudal mínimo recomendado
Es el valor que debes utilizar como referencia para seleccionar la unidad de mantenimiento. Incluye el margen de dimensionamiento indicado en la calculadora.
Por ejemplo, si el resultado es:
Caudal mínimo recomendado: 2.180 Nl/min
deberías seleccionar una unidad FRL cuyo caudal nominal sea superior a 2.180 Nl/min en las condiciones indicadas por el fabricante.
No compares únicamente el valor máximo de caudal del catálogo. Comprueba también:
- presión de entrada;
- presión regulada de salida;
- caída de presión del conjunto;
- tamaño de conexión;
- grado de filtración;
- configuración de filtro, regulador y otros módulos instalados.
Una unidad de mantenimiento puede anunciar un caudal elevado y, sin embargo, producir una caída de presión excesiva en las condiciones reales de la máquina.
Importante
Esta calculadora está pensada como herramienta de predimensionamiento. En aplicaciones críticas, movimientos muy rápidos o instalaciones con grandes variaciones de consumo, conviene verificar el punto de funcionamiento con las curvas de caudal y caída de presión del fabricante.
Si quieres saber más sobre la caída de presión en tus grupos de filtraje puedes consultarlo en esta guía:
Caída de presión en filtros neumáticos: causas y solución
Qué componentes lleva una unidad de mantenimiento neumática
Una unidad de mantenimiento básica puede incluir:
| Componente | Función principal |
|---|---|
| Filtro | Retener partículas, agua condensada y parte de los contaminantes |
| Regulador de presión | Ajustar y estabilizar la presión de trabajo |
| Lubricador | Añadir aceite al aire comprimido cuando la aplicación lo requiere |
| Manómetro | Mostrar la presión regulada |
| Purga de condensado | Evacuar agua acumulada en el vaso |
| Válvula de cierre | Cortar y purgar la alimentación de aire |
| Válvula de arranque progresivo | Presurizar lentamente la máquina en el arranque |
| Sensor de presión | Monitorizar presión mínima o máxima |
| Sensor de caudal | Medir consumo o detectar desviaciones |
| Separador de agua | Retirar condensado antes del filtro principal |
La combinación básica más habitual en muchas máquinas es:
filtro-regulador + manómetro
Y, solo si la aplicación lo necesita:
lubricador
Filtro neumático: qué hace y por qué es importante
El filtro neumático se encarga de retener partículas, condensados y contaminantes presentes en el aire comprimido.
Su función es proteger componentes como:
- Válvulas direccionales
- Cilindros neumáticos
- Reguladores de caudal
- Racores
- Herramientas neumáticas
- Actuadores especiales
- Válvulas proporcionales
- Equipos de soplado
- Sensores neumáticos
Un filtro saturado o mal seleccionado puede generar una pérdida de presión y limitar el caudal disponible.
Esto puede provocar:
- Cilindros lentos
- Caídas de presión durante el ciclo
- Menor fuerza disponible
- Mayor consumo energético
- Necesidad de subir presión para compensar
- Mayor desgaste de componentes
Qué nivel de filtrado usar
En neumática industrial general, son habituales filtros de:
- 40 µm
- 5 µm
- Filtros finos o submicrónicos para aplicaciones más exigentes
Para cilindros y válvulas neumáticas estándar, un filtrado general de 40 µm suele ser suficiente si los componentes lo admiten.
Para componentes más sensibles, como válvulas proporcionales, atornilladoras, motores neumáticos o pilotajes delicados, hay que revisar el nivel de filtrado recomendado por el fabricante.
La idea importante es esta:
Filtra lo necesario, no más de lo necesario.
Un filtro más fino puede proteger más, pero también puede reducir caudal y colmatarse antes.
Regulador de presión: para qué sirve
El regulador de presión permite ajustar la presión de trabajo que llega a la máquina o a una parte del circuito.
Su función no es aumentar la presión, sino reducirla y estabilizarla respecto a la presión disponible aguas arriba.
Por ejemplo:
- Red general: 7 bar
- Presión necesaria en máquina: 6 bar
- Presión necesaria en una zona concreta: 4 bar
El regulador permite adaptar la presión a la necesidad real de la aplicación.
Esto es importante porque una presión demasiado baja puede provocar falta de fuerza o mal funcionamiento, pero una presión demasiado alta puede aumentar consumo, ruido, desgaste y esfuerzos mecánicos.
Por qué no conviene trabajar con más presión de la necesaria
Subir la presión suele ser una solución rápida, pero no siempre es correcta.
Una presión excesiva puede provocar:
- Mayor consumo de aire
- Más fugas
- Más desgaste en juntas
- Golpes más fuertes en cilindros
- Mayor ruido
- Mayor coste energético
- Mayor fatiga mecánica
Antes de subir presión, conviene revisar:
- Fugas
- Filtros
- Tubos
- Válvulas
- Reguladores de caudal
- Caudal disponible
- Carga real del cilindro
Si el cilindro no tiene fuerza, calcula el diámetro correctamente.
Si el cilindro va lento, revisa caudal y restricciones.
Para averiguar por que tu cilindro neumático va lento puedes verlo en Detectar y solucionar un cilindro neumático va lento.
Lubricador neumático: cuándo usarlo y cuándo evitarlo
El lubricador añade una pequeña cantidad de aceite al aire comprimido para lubricar componentes aguas abajo.
Durante años fue muy habitual montar unidades FRL completas con filtro, regulador y lubricador.
Pero en muchas instalaciones modernas, el lubricador ya no es necesario.
Muchos cilindros, válvulas y actuadores actuales vienen preparados para trabajar con aire no lubricado, ya que vienen con un engrase para la vida útil del componente, siempre que la calidad del aire sea adecuada, en estos casos un lubricado eliminaría este engrase de fabrica y quedaría el componente dependiente de lubricación constante.
Cuándo puede ser necesario un lubricador
Un lubricador puede tener sentido en aplicaciones como:
- Herramientas neumáticas
- Motores neumáticos
- Equipos antiguos que requieren lubricación
- Componentes cuyo fabricante exige aire lubricado
- Aplicaciones con alto rozamiento interno
- Instalaciones donde ya se trabaja históricamente con aire lubricado
La regla es clara:
Si el fabricante del componente exige lubricación, úsala. Si no la exige, no la añadas por costumbre.
Cuándo evitar el lubricador
Conviene evitar lubricador cuando:
- Los componentes están diseñados para aire no lubricado.
- Hay sensores de caudal aguas abajo.
- Hay filtros finos o submicrónicos después.
- Se quiere evitar contaminación por aceite.
- Hay procesos sensibles.
- Hay soplados cerca de producto.
- Hay componentes que no admiten aceite.
- La red de aire debe mantenerse limpia.
Además, si se lubrica una instalación una vez, normalmente debe mantenerse esa lubricación de forma regular.
El aceite puede arrastrar o lavar grasas internas de algunos componentes, por lo que cortar la lubricación después puede provocar problemas.
Problemas de lubricar en exceso
Un exceso de lubricación puede causar:
- Obstrucción de silenciadores
- Suciedad en válvulas
- Contaminación de productos
- Acumulación de aceite en tuberías
- Problemas en sensores
- Pegado de partículas
- Costes de mantenimiento
- Mayor dificultad para diagnosticar averías
Por eso, el lubricador no debe instalarse “por si acaso”.
Debe instalarse solo cuando haya una razón técnica.

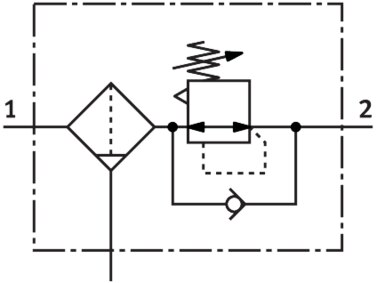

Filtro-regulador: la solución más habitual
En muchas máquinas neumáticas, el componente más habitual es el filtro-regulador.
Este elemento combina en una sola unidad:
- Filtrado del aire
- Separación de condensado
- Regulación de presión
- Manómetro
- Purga del vaso
Es una solución compacta y práctica para alimentar máquinas con válvulas y cilindros estándar.
El filtro-regulador suele ser la base de muchas unidades de mantenimiento.
A partir de ahí, se pueden añadir otros elementos según la aplicación:
- Válvula de cierre
- Arranque progresivo
- Separador de agua
- Filtros finos
- Secador
- Lubricador
- Sensor de presión
- Sensor de caudal
- Válvula de seguridad
- Módulo de eficiencia energética
Otros elementos que puede incluir una unidad de mantenimiento
Una unidad de mantenimiento no se limita siempre a filtro, regulador y lubricador.
Según el nivel de exigencia de la aplicación, puede incluir otros módulos.
Válvula de cierre manual o eléctrica
Sirve para cortar la alimentación de aire a la máquina y purgar el aire aguas abajo cuando se cierra.
Es útil para:
- Mantenimiento
- Puesta en marcha
- Paradas
- Aislamiento de la máquina
- Seguridad operativa básica

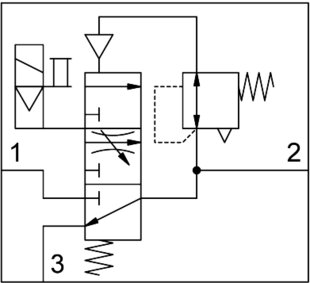

Válvula de arranque progresivo
Permite llenar la instalación lentamente al arrancar.
Esto evita que los cilindros o actuadores se muevan de golpe al recuperar presión.
Es recomendable cuando hay riesgo de movimientos bruscos en el arranque.
Separador de agua
El separador de agua elimina condensados de la línea.
Es especialmente útil cuando:
- Hay mucha distancia desde el compresor hasta la máquina.
- La red genera condensación.
- Hay cambios de temperatura.
- El secado previo no es suficiente.
- Hay presencia de agua en el vaso del filtro.
Filtros finos y submicrónicos
Se usan cuando la aplicación requiere una calidad de aire superior.
Pueden ser necesarios en:
- Válvulas proporcionales
- Aplicaciones de proceso
- Instrumentación
- Aire de soplado sensible
- Procesos alimentarios o farmacéuticos
- Componentes de precisión
Pero deben dimensionarse bien porque limitan el caudal.
Sensores de presión
Permiten comprobar que la presión está dentro de un rango correcto.
Son útiles para:
- Detectar caída de presión
- Validar presión mínima de trabajo
- Dar alarma a PLC
- Evitar ciclos defectuosos
- Mejorar diagnóstico
Sensores de caudal
Permiten medir el consumo real de aire.
Son interesantes para:
- Eficiencia energética
- Detección de fugas
- Control de consumo por máquina
- Mantenimiento predictivo
- Comparación entre turnos o líneas
- Detección de consumos anómalos
No deben instalarse sin respetar las recomendaciones del fabricante, porque la precisión puede verse afectada por turbulencias o mala ubicación.
Cómo elegir una unidad de mantenimiento neumática
Para elegir una unidad de mantenimiento neumática, no basta con mirar el tamaño de conexión.
Debes revisar los siguientes puntos.
1. Caudal necesario
La unidad debe permitir el caudal máximo que necesita la máquina.
Si la unidad es demasiado pequeña, aparecerán caídas de presión durante los picos de consumo.
Como criterio práctico, conviene seleccionar una unidad con margen suficiente respecto al consumo máximo previsto.
El caudal es uno de los parámetros más importantes al seleccionar una unidad de mantenimiento. Si todavía no conoces la demanda de tu instalación, puedes utilizar nuestra calculadora de caudal para unidad de mantenimiento.
2. Presión de trabajo
Comprueba:
- Presión de entrada
- Presión de salida necesaria
- Rango del regulador
- Estabilidad durante el ciclo
- Caída de presión admisible
- Presión mínima necesaria para actuadores
3. Calidad de aire requerida
Define qué calidad necesita la aplicación:
- Neumática general
- Componentes sensibles
- Aire de soplado
- Aire de proceso
- Herramientas neumáticas
- Aplicaciones alimentarias o farmacéuticas
- Válvulas proporcionales
No todas las aplicaciones requieren el mismo nivel de filtrado.
4. Presencia de agua, aceite o partículas
Revisa qué contaminantes llegan a la máquina.
Si hay agua, puede hacer falta mejorar secado o purga.
Si hay aceite, puede haber arrastre desde el compresor.
Si hay partículas, puede haber suciedad u oxidación en la red.
5. Necesidad real de lubricación
Antes de añadir lubricador, responde:
- ¿El fabricante lo exige?
- ¿La aplicación lo necesita?
- ¿Hay componentes que no admiten aceite?
- ¿Hay sensores aguas abajo?
- ¿El aire puede entrar en contacto con producto?
- ¿La red debe mantenerse libre de aceite?
Si no hay una razón clara, no lo instales.
6. Mantenimiento y accesibilidad
La unidad debe estar accesible para:
- Ver presión
- Purgar condensados
- Cambiar cartuchos
- Revisar fugas
- Ajustar presión
- Cortar aire
- Diagnosticar averías
Una unidad mal ubicada acaba sin mantenimiento.
Errores comunes al seleccionar una unidad de mantenimiento
Elegir solo por la rosca
Dos unidades con la misma rosca pueden tener caudales muy distintos.
La rosca no garantiza el caudal.
Instalar siempre lubricador
No es buena práctica.
El lubricador debe instalarse solo cuando la aplicación lo necesita.
Usar filtros demasiado finos sin necesidad
Un filtro más fino puede generar más pérdida de carga y colmatarse antes.
No siempre es mejor.
No cambiar el cartucho filtrante
Vaciar el vaso no significa que el filtro esté limpio.
El elemento filtrante puede estar saturado aunque no se vea agua acumulada.
No medir presión durante el ciclo
En reposo todo puede parecer correcto.
El problema aparece durante el consumo real.
No dejar margen de caudal
Si la unidad trabaja al límite, cualquier suciedad, pico de consumo o caída de presión puede afectar a la máquina.
No revisar el punto de instalación
La unidad debe instalarse donde realmente proteja a la máquina y sea fácil de mantener.
Tabla rápida de componentes
| Componente | Función | ¿Es siempre necesario? |
|---|---|---|
| Filtro | Retener partículas, agua y contaminantes | Sí, en la mayoría de máquinas |
| Regulador | Ajustar presión de trabajo | Sí, en la mayoría de máquinas |
| Lubricador | Añadir aceite al aire | No, solo si la aplicación lo requiere |
| Manómetro | Ver presión regulada | Muy recomendable |
| Purga | Eliminar condensado | Sí, si hay filtro o separador |
| Válvula de cierre | Cortar y purgar alimentación | Muy recomendable |
| Arranque progresivo | Presurización gradual | Recomendable en máquinas con riesgo de movimiento brusco |
| Separador de agua | Retirar condensados | Según calidad de red |
| Sensor de presión | Monitorizar presión | Recomendable en máquinas críticas |
| Sensor de caudal | Medir consumo | Muy útil para eficiencia energética |
Checklist para elegir una unidad de mantenimiento neumática
| Punto | Pregunta clave | Estado |
|---|---|---|
| Aplicación | ¿Qué componentes alimenta la unidad? | ☐ |
| Caudal | ¿La unidad permite el caudal máximo de la máquina? | ☐ |
| Presión | ¿El regulador cubre el rango necesario? | ☐ |
| Filtrado | ¿El nivel de filtrado es adecuado? | ☐ |
| Agua | ¿Hay condensado en la red? | ☐ |
| Aceite | ¿Hay presencia de aceite aguas arriba? | ☐ |
| Partículas | ¿Hay suciedad u óxido en la instalación? | ☐ |
| Lubricador | ¿Realmente es necesario lubricar? | ☐ |
| Manómetro | ¿Se puede leer la presión fácilmente? | ☐ |
| Purga | ¿La purga es manual, semiautomática o automática? | ☐ |
| Accesibilidad | ¿La unidad está accesible para mantenimiento? | ☐ |
| Seguridad | ¿Hay válvula de cierre o purga? | ☐ |
| Arranque | ¿Hace falta arranque progresivo? | ☐ |
| Medición | ¿Conviene añadir sensor de presión o caudal? | ☐ |
Preguntas frecuentes
¿Qué es una unidad de mantenimiento neumática?
Es el conjunto de componentes que prepara el aire comprimido antes de enviarlo a la máquina. Normalmente incluye filtro, regulador y, solo si es necesario, lubricador.
¿Qué significa FRL en neumática?
FRL significa filtro, regulador y lubricador.
¿Siempre hace falta lubricador?
No. En muchas instalaciones modernas no se utiliza lubricador porque los componentes están preparados para trabajar con aire no lubricado.
¿Qué hace el filtro neumático?
Retiene partículas, condensado y contaminantes para proteger válvulas, cilindros y otros componentes neumáticos.
¿Qué hace el regulador de presión?
Ajusta la presión de trabajo a un valor adecuado para la aplicación.
¿Qué pasa si el filtro está saturado?
Puede provocar caída de presión, falta de caudal, cilindros lentos y mayor consumo energético.
¿Puedo poner un filtro más fino para proteger más?
Solo si la aplicación lo requiere. Un filtro más fino puede limitar caudal y saturarse antes.
¿Dónde se monta el lubricador?
Si se usa, debe montarse cerca del consumidor que necesita lubricación y nunca antes de elementos que no admitan aceite.
Conclusión
Una unidad de mantenimiento neumática no es un accesorio secundario.
Es un punto crítico para que la instalación funcione con aire limpio, presión estable y caudal suficiente.
En una máquina estándar, lo más habitual es utilizar un filtro-regulador con manómetro y purga.
El lubricador solo debe añadirse cuando la aplicación lo requiere.
La idea clave es esta:
Prepara el aire según la aplicación, no por costumbre.
Una unidad bien seleccionada mejora la fiabilidad, protege los componentes, reduce paradas y ayuda a mantener el consumo energético bajo control.
Guarda esta guía si trabajas con neumática industrial. Una unidad de mantenimiento mal seleccionada puede provocar caída de presión, falta de caudal, averías prematuras y consumo energético innecesario.
Bloque de interlinking final
Para completar el diseño y mantenimiento de tu instalación neumática, revisa también:
- Qué nivel de filtrado necesita el aire comprimido en neumática industrial
- Caída de presión en neumática: revisa los filtros de la unidad de mantenimiento
- Cómo reducir el consumo de aire comprimido en una instalación neumática
- Cómo detectar fugas de aire comprimido
- Qué diámetro de tubo neumático elegir y por qué importa
Deja una respuesta
